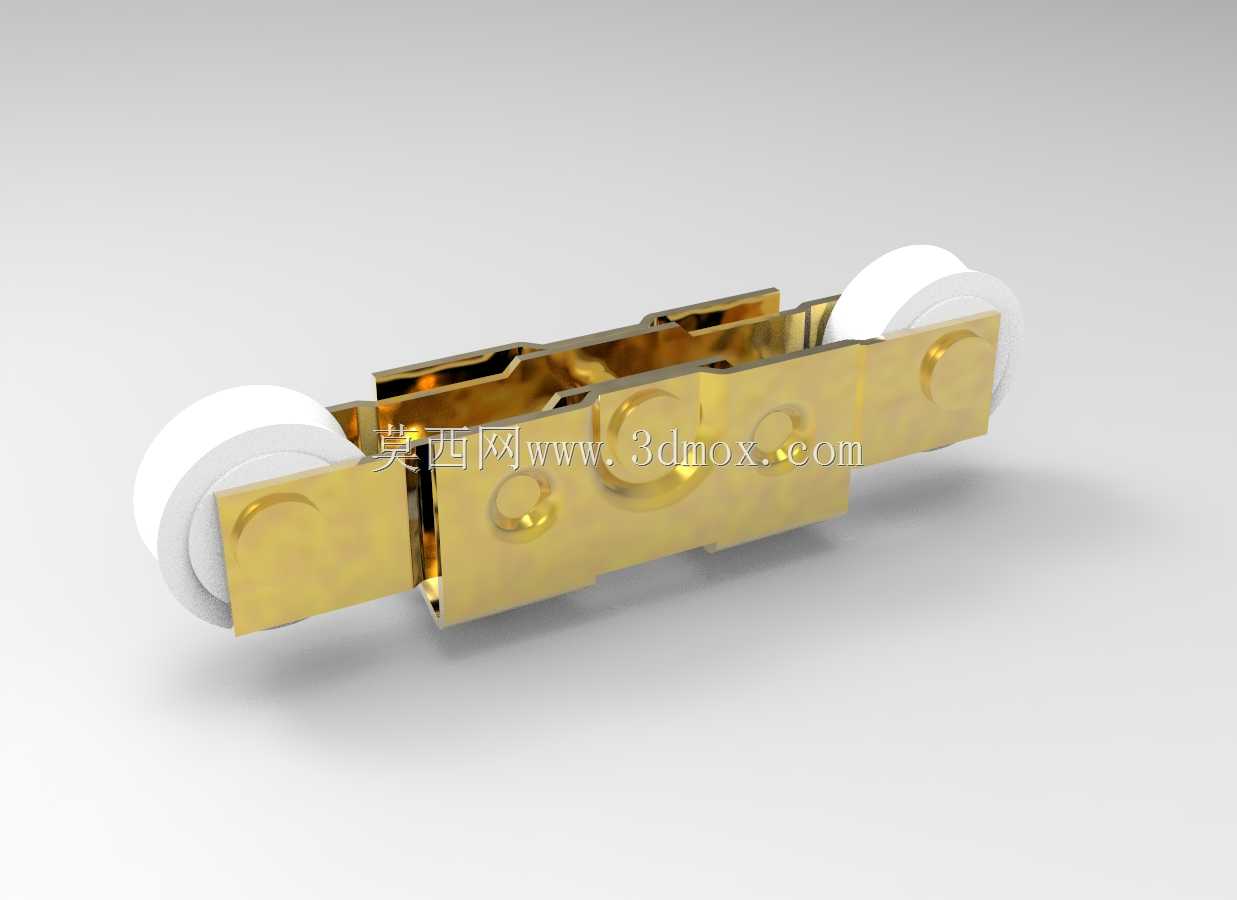

推拉门窗用黄铜双滚轮组件结构设计

在民用建筑、商用办公空间的推拉类门窗系统中，滑轮组件是决定门窗启闭顺畅度、承重稳定性与长期使用寿命的核心五金部件，本次呈现的双滚轮结构，是针对常规塑钢、断桥铝推拉窗优化设计的承重滑动部件，适配多数常规尺寸的推拉窗扇安装需求。从实际应用场景来看，这类双辊滑轮主要嵌入安装在推拉窗扇的下边框型材槽口内，承担整扇窗的垂直承重，同时将窗扇与窗框轨道之间的滑动摩擦转化为滚轮的滚动摩擦，大幅降低启闭时的阻力，避免窗扇长期推拉出现的型材磨损、启闭卡滞、扇体下坠偏移等常见问题。不同于单滚轮结构，双辊的布局可以在同等安装空间内分散承重载荷，单轮承受的径向压力降低近40%，尤其适配单扇重量在20-40kg区间的常规民用推拉窗，在高层住宅外窗、阳台推拉门的窄边型材适配场景中，这种紧凑的双轮结构比宽体单轮更易适配型材的内置安装槽，不会出现轮体突出型材边框、影响密封胶条安装的问题。从功能特性上看，该滑轮主体支架采用黄铜冲压成型，黄铜材质本身具备优异的自润滑特性与抗锈蚀能力，在南方高湿多雨、沿海盐雾环境下，不会像普通镀锌钢板支架那样出现两三年就锈蚀卡滞的问题，同时黄铜的刚性足够，长期承重不会出现支架形变、轮轴偏移的问题。滚轮部分采用白色工程塑料材质，具体为高耐磨POM材质，表面光滑度高，与铝合金轨道、PVC轨道接触时不会产生金属摩擦的异响，同时POM材质的耐磨性能是普通PP材质的3倍以上，正常使用场景下轮体磨损量极小，长期使用不会出现轮体失圆导致的推拉晃动。轮轴与支架之间采用间隙配合设计，预留了0.02mm的配合间隙，既保证轮体转动无卡滞，又不会出现轴向窜动导致的轮体偏移，支架上预留的调节结构，可以在安装时通过螺丝调整轮体的伸出高度，适配不同高度的窗框轨道，抵消窗扇加工、型材安装时的尺寸误差，保证窗扇安装后上下边的密封间隙均匀，避免出现漏风、漏雨的密封问题。从设计思路上，该结构优先考虑了安装便捷性与长期维护性，整体支架采用连续冲压折弯成型，没有多余的拼接部件，生产时的装配工序仅需压入轮轴、套装滚轮两步即可完成，生产效率高，品控稳定性好。支架的外形轮廓完全匹配常规推拉窗型材的C型安装槽，安装时无需额外打孔，直接将滑轮滑入型材槽内，拧紧定位螺丝即可完成固定，普通安装工人单扇窗的滑轮安装时间不超过2分钟，大幅提升现场安装效率。在尺寸与安装边界上，该滑轮整体长度适配市面上主流的60系列、70系列推拉窗型材槽宽，支架厚度控制在槽口允许的安装范围内，轮体直径经过优化，既保证滚动时的越过微小轨道接缝、积尘的能力，又不会因为轮径过大导致窗扇抬升量超标，影响上边框的搭接密封量。轮体的伸出量调节范围在3-8mm之间，可以覆盖绝大多数型材的安装高度差需求，支架两端的折弯翻边结构，在滑轮滑入型材槽后可以起到限位作用，避免长期使用过程中滑轮出现横向移位，导致轮体脱离轨道的问题。在实际工程选型中，这类双铜辊滑轮常被用于对使用寿命要求较高的精装修住宅、酒店类项目，相比普通的镀锌铁壳单轮，其全生命周期内的故障率降低60%以上，减少了后期物业维护的上门成本，同时黄铜材质的支架与白色POM轮体的搭配，外观质感更优，适配高端门窗的外观需求，不会出现廉价五金件的锈渍渗出污染型材表面的问题。设计过程中也充分考虑了极端使用场景，比如轨道内积灰、落入细小沙粒的情况，双轮之间的预留间隙可以让沙粒从间隙中掉落，不会卡在轮体与支架之间导致滚轮卡滞，轮体的圆弧面设计也能在轨道出现轻微形变时，保持与轨道面的有效接触，不会出现单点接触导致的轮体异常磨损。
