平开窗用四连杆式限位支撑铰链结构

日常做门窗配套结构选型时，这类四连杆窗撑是外平开窗上最常用的支撑部件，很多住宅项目、商用楼宇的外开窗都会用到，核心作用是在窗扇开启后提供稳定的支撑力，避免窗扇被阵风刮动出现磕碰、自动闭合或者过度外翻的问题，同时能把窗扇的开启角度限制在安全范围内，防止高层外开窗开启角度过大带来的坠物、人员探身坠落风险。

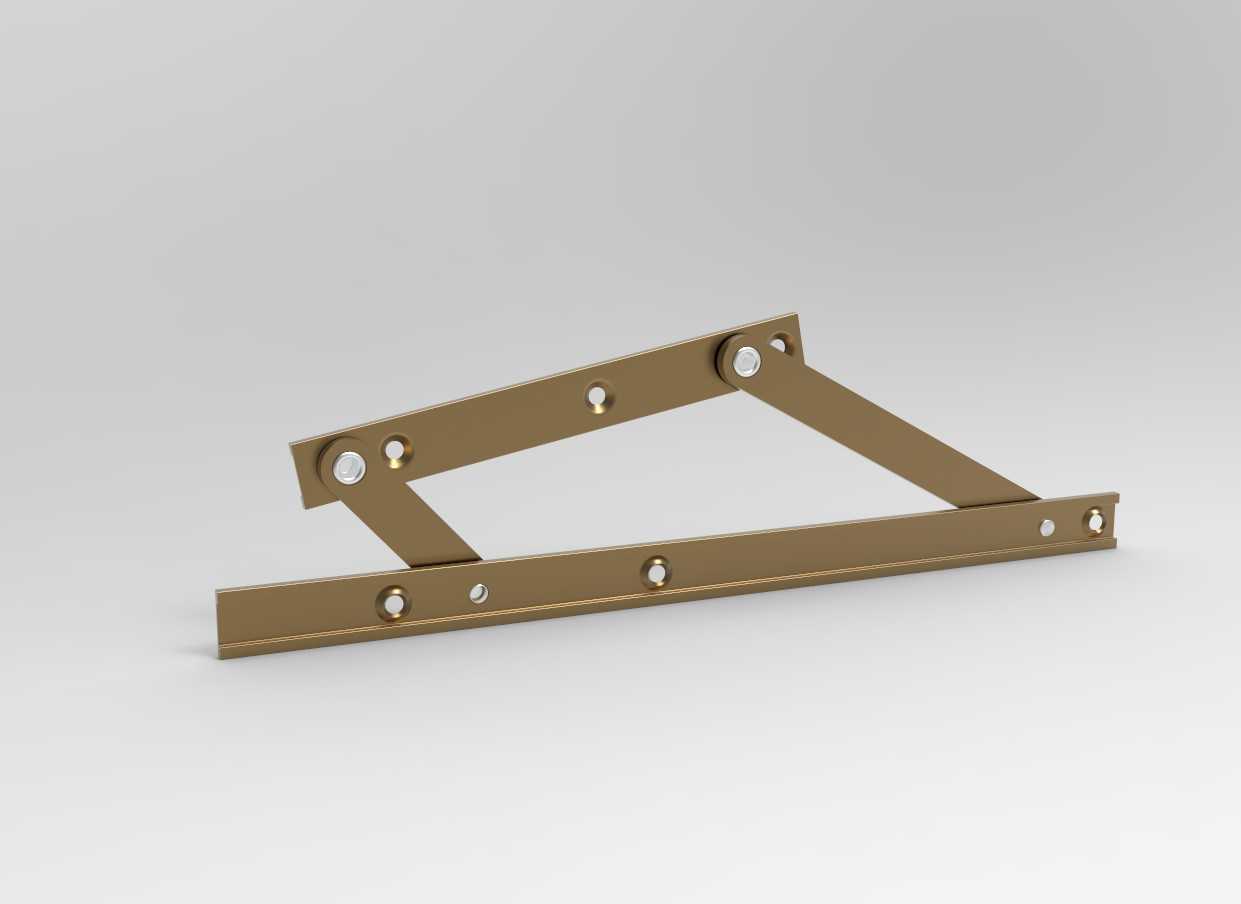

从结构设计逻辑来看，这款窗撑采用多连杆铰接的形式，两根长杆搭配两根短铰接臂，所有转动节点都用铆接销轴做连接，转动时的阻尼感均匀，不会出现卡滞或者旷量过大的问题。底座是长条形的平直型材结构，安装时是固定在窗框的下沿槽口内，活动臂的末端则是固定在窗扇的侧边型材上，当窗扇绕合页转动开启时，连杆机构会同步做展开运动，到最大开启位置时，连杆之间形成稳定的三角形受力结构，能承受窗扇自身的重量，同时抵抗室外的风压载荷，哪怕是遇到瞬时的强阵风，也不会出现连杆弯折、窗扇下坠的情况。

做三维建模的时候，这类结构要重点关注几个安装边界的尺寸：首先是底座的安装孔位间距，要匹配常规塑钢、铝合金窗框的标准槽口尺寸，安装孔采用沉头设计，固定螺丝拧入后表面不会突出，避免和窗扇关闭时产生干涉；其次是连杆展开后的最大行程，要对应窗扇的开启角度，常规民用窗的开启角度一般控制在30度到45度之间，这个角度下既可以保证通风量，也能避免窗扇伸出窗外过多，和外墙、空调外机等周边构件产生碰撞；还有就是铰接点的转动间隙，建模时要给每个销轴位置预留合理的转动配合间隙，不能把配合做的过紧，不然实际生产装配后会出现转动卡涩，窗扇开关费力的问题，也不能间隙过大，不然使用一段时间后会出现旷量，窗扇关闭时密封不严，漏风漏雨。

从实际使用的功能特性来说，这款窗撑的所有杆件都采用等厚度的金属板材冲压成型，杆件的弯折角度经过反复校核，在窗扇完全关闭时，整个连杆机构可以完全收折在窗框和窗扇的型材缝隙里，不会突出到室内或者室外侧，不会影响窗户的整体外观，也不会和纱窗、窗帘等周边配件产生干涉。表面做了古铜色的防锈处理，既可以适配复古风格的门窗配色，也能提升杆件的抗腐蚀能力，在南方潮湿多雨的地区使用，也不容易出现生锈、镀层脱落的问题，长期使用也能保持转动顺畅。

在做结构校核的时候，还要重点考虑受力的传递路径，窗扇的重量通过活动臂传递到各个铰接销轴上，再通过底座传递到窗框型材上，所以每个销轴的铆接强度、杆件的抗弯截面都要满足载荷要求，尤其是最外侧的铰接点，是整个机构受力最大的位置，建模时要做适当的圆角过渡，避免应力集中导致长期使用后杆件出现疲劳断裂。另外在收折状态下，连杆的排布要完全贴合底座的型面，不能有凸起的部分，不然窗扇关闭时会压到连杆，导致关窗不严，胶条无法均匀压缩，影响整窗的密封性能。

很多刚接触门窗结构设计的工程师，在选型这类窗撑的时候容易忽略安装槽口的深度，导致选的窗撑底座过厚，装上去之后窗扇关不上，或者连杆收折后和胶条干涉，所以在建模阶段就要把窗框、窗扇的型材截面和窗撑做装配干涉检查，模拟从完全关闭到最大开启角度的全行程运动，确认每个角度下都没有构件干涉，运动轨迹顺畅，同时要校核最大开启位置下的限位是否可靠，不会因为外力作用导致机构过死点出现失效。这类窗撑因为是隐藏式安装，后期维护也比较方便，只需要定期在铰接销轴位置滴少量润滑油，就可以长期保持顺畅的开关手感，不需要频繁更换配件，是目前民用建筑外开窗上性价比很高的支撑五金件。
