推拉门配套承重滑动门辊组件结构

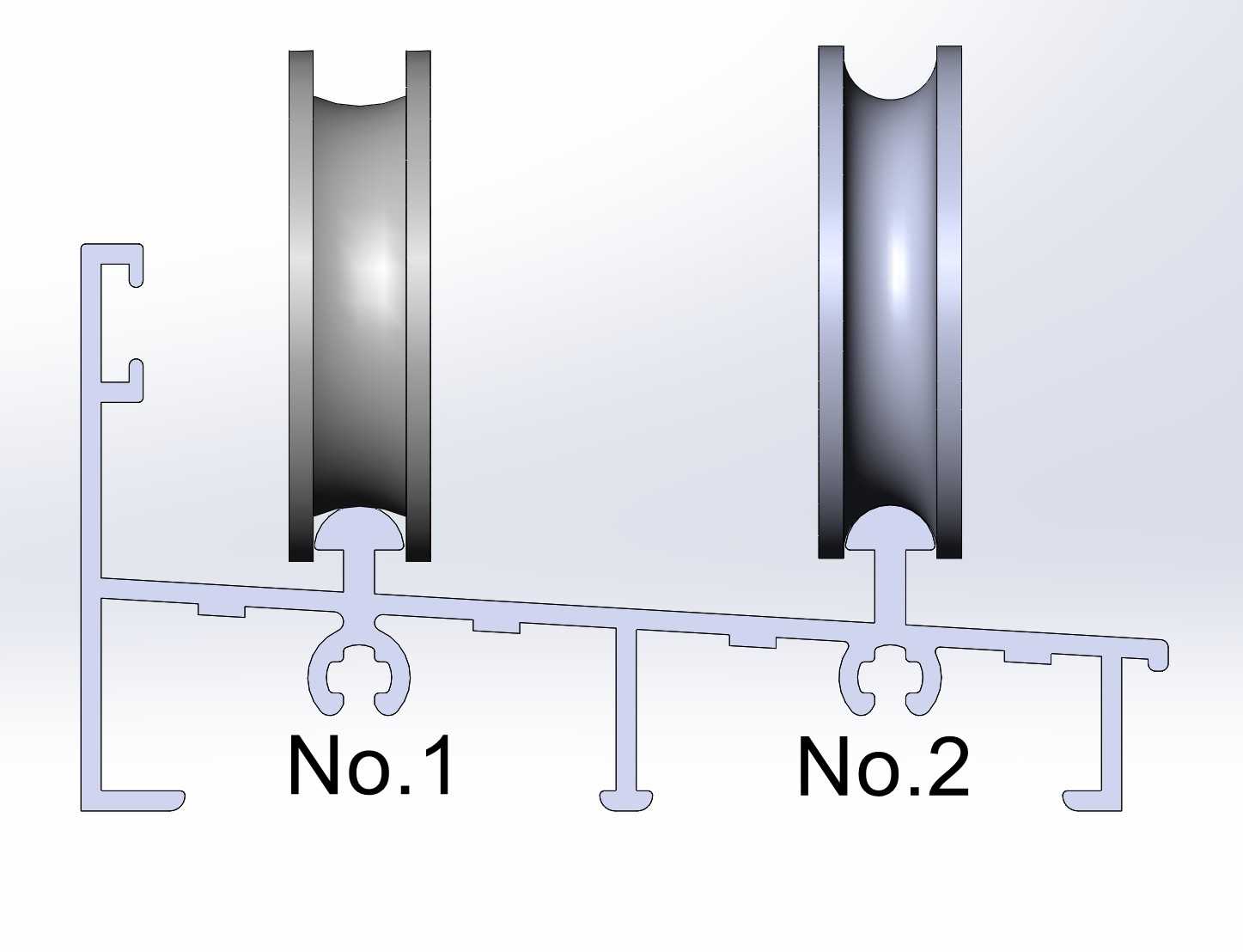

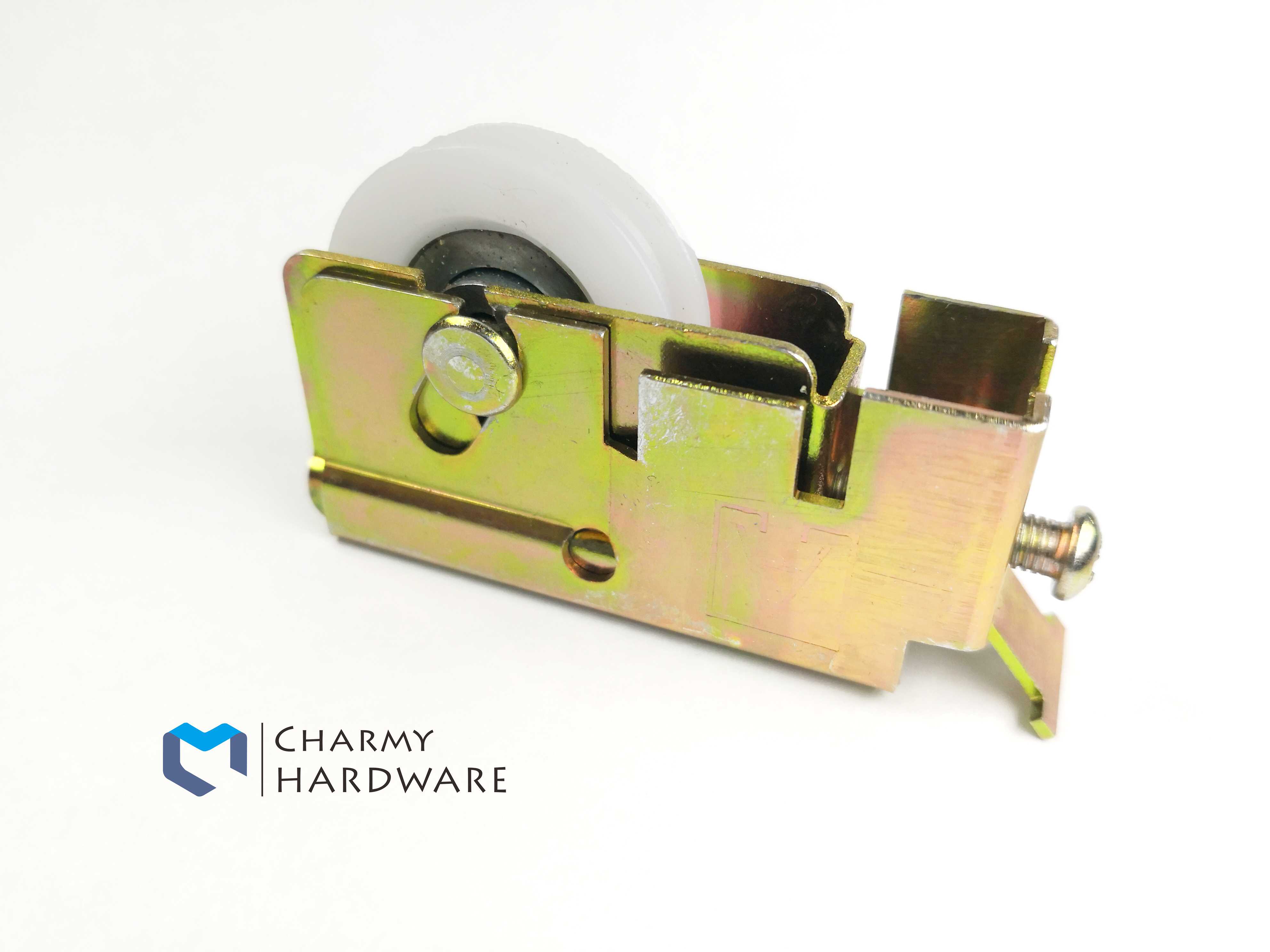

　　在民用家装、商用隔断以及工业柜体的滑动启闭场景中，门辊是承担门扇承重、保障滑动顺畅度的核心五金构件，其结构设计合理性直接决定移门的使用寿命、启闭噪音水平以及运行平稳性，很多现场出现的移门卡顿、跳轨、下沉问题，本质上都是门辊组件的结构匹配度不足或者安装边界预留偏差导致的。这套门辊组件采用滚轮与安装基座一体化的集成式设计，基座部分直接卡入配套的铝合金导轨型腔内部，不需要额外的转接固定件，既减少了装配环节的零件数量，也能避免多零件拼接带来的累积装配误差，滚轮部分采用内嵌轴承的外包耐磨材质结构，轮面与导轨的接触型面做了圆弧过渡匹配，滚动过程中不会出现硬摩擦的尖锐异响，同时能承受垂直方向的门扇荷载，不会因为长期承重出现轮面偏磨的问题。

　　从实际应用的场景来看，这类门辊适配多扇联动的推拉移门系统，不管是家装场景的阳台推拉门、衣柜移门，还是商用场景的办公隔断移门、工业设备的防护舱移门，只要配套对应截面尺寸的导轨型材，都可以通过调整基座的固定位置来适配不同厚度、不同重量的门扇，单组滚轮的承重冗余设计可以覆盖常规民用门扇的重量区间，不需要额外增加滚轮数量来分散荷载。设计过程中首先考虑的是安装便捷性，基座侧面设置了可调式的偏心调节结构，安装完成后可以通过调节螺丝微调滚轮的高度，抵消门扇加工或者导轨安装带来的平面度误差，保证门扇上下缝隙均匀，不会出现蹭边的问题；其次是运行的可靠性，滚轮的轮轴采用不锈钢材质，避免长期使用在潮湿环境下出现锈蚀卡滞，轮面的耐磨材质摩擦系数低，

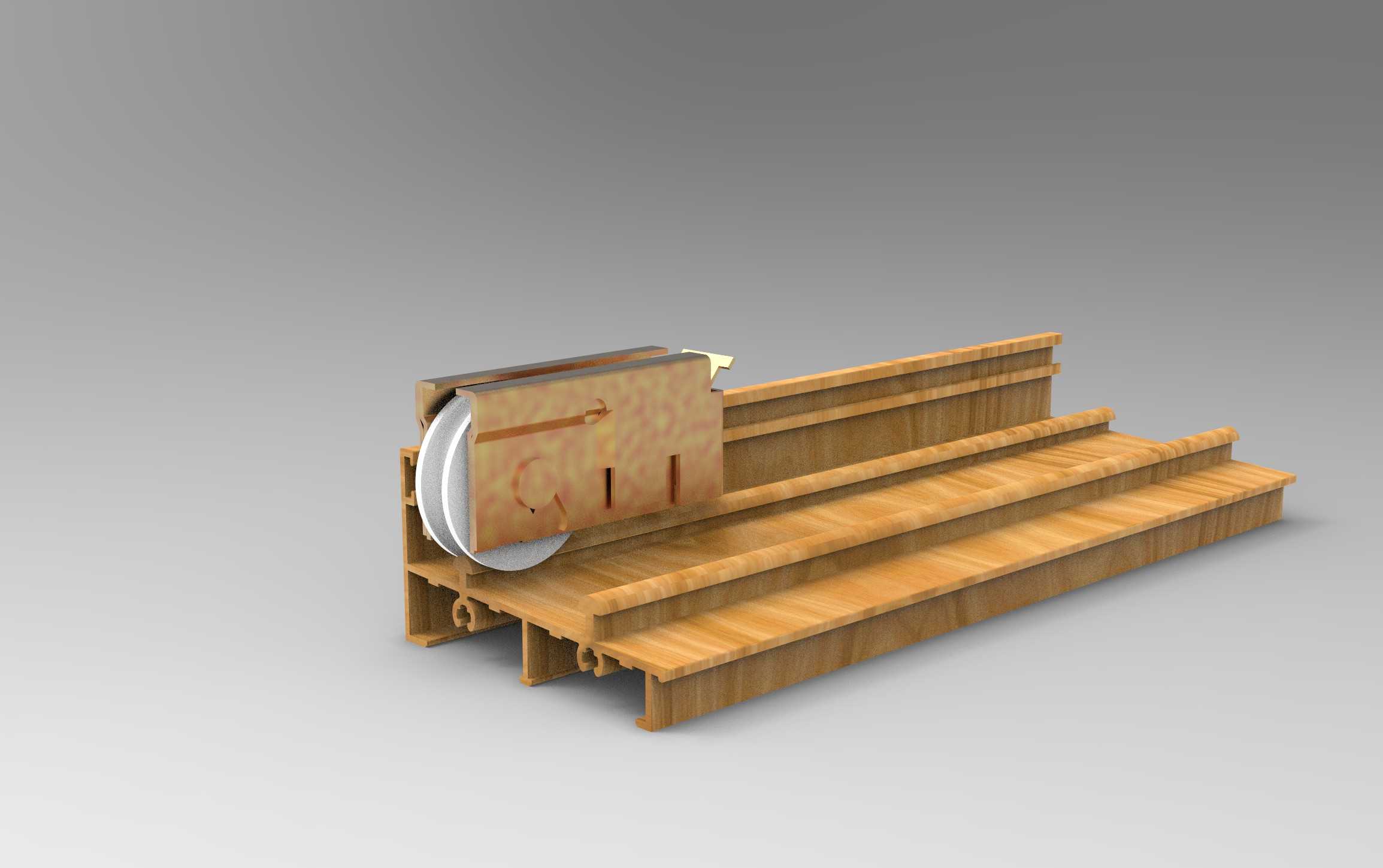

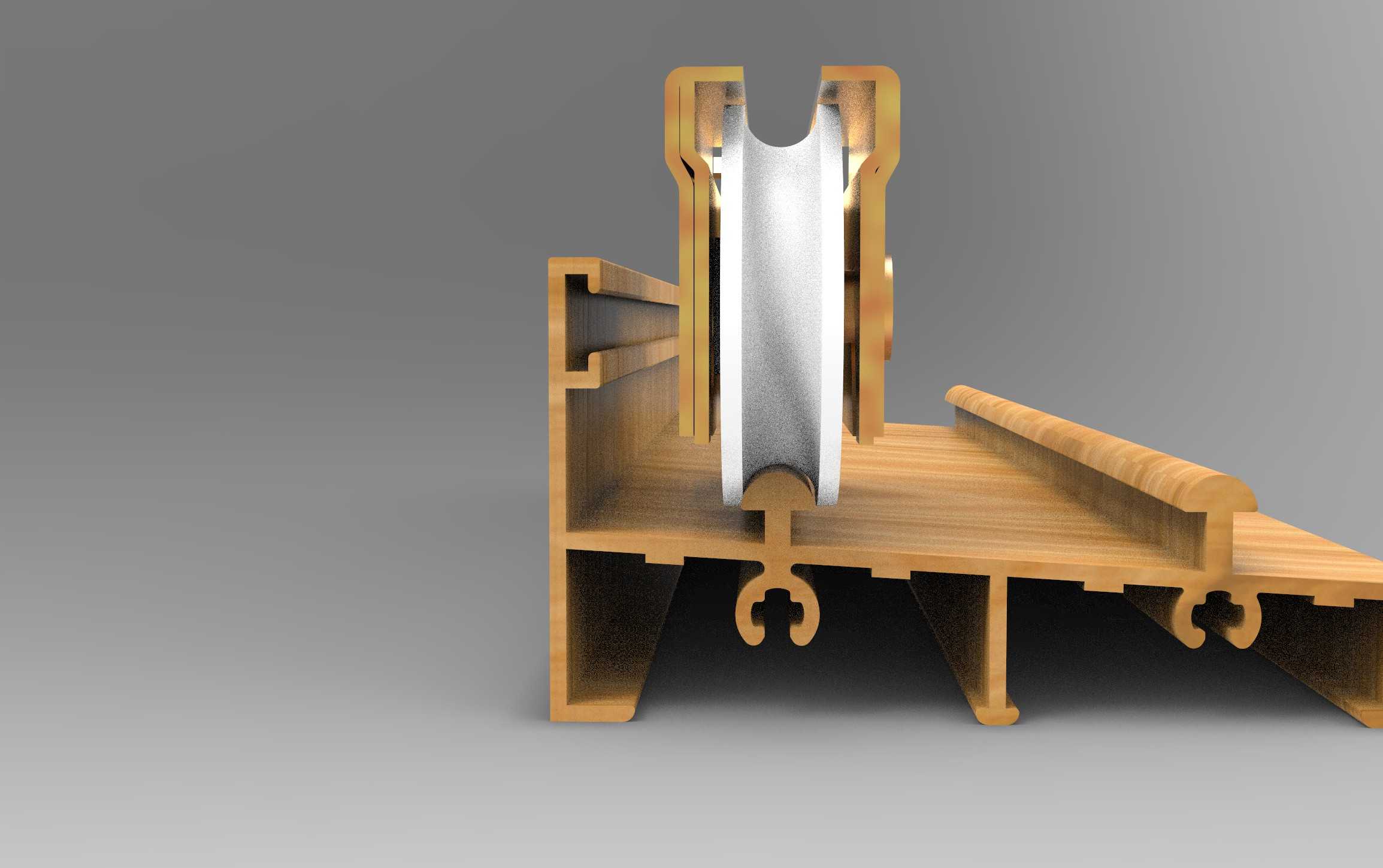

　　即使长期频繁启闭也不会出现明显的磨损量，不需要定期加注润滑脂来维护。从安装边界来看，这套门辊组件的基座外形完全匹配配套导轨的内部型腔尺寸，安装时只需要将基座从导轨的端部滑入对应位置，拧紧侧面的顶丝就可以完成固定，不需要在导轨上额外打孔或者做焊接处理，导轨本身的截面采用多腔室结构，既保证了自身的结构刚度，也为门辊的滑动提供了足够的导向空间，导轨的安装基面只需要保证平面度误差在每米两毫米以内，就可以保障门辊的顺畅运行，门扇的安装槽位需要预留足够的下沉空间，保证门辊装入后滚轮可以完全落在导轨的支撑面上，不会出现悬空受力的情况。在实际选型匹配的时候，需要注意门扇的总重量不能超过单组门辊的额定承重，

　　多扇联动的结构需要根据门扇的宽度配置对应数量的门辊，宽幅门扇需要在两端对称布置门辊，避免门扇受力不均出现倾斜，导向面的间隙需要控制在合理范围，间隙过大会导致门扇滑动过程中出现晃动，间隙过小则会增大滑动阻力，甚至出现卡滞的问题。另外这套门辊的结构设计还考虑了防跳轨的功能，基座上的限位凸台可以卡在导轨的内侧翻边位置，即使门扇受到侧向的冲击力，滚轮也不会从导轨型腔内脱出，提升了使用过程中的安全性，不会出现门扇脱落的安全隐患。很多现场安装出现的问题，往往是因为没有核对门辊与导轨的截面匹配度，强行适配不同规格的导轨，导致轮面与导轨的接触面积不足，长期使用后出现导轨变形或者滚轮磨损过快的问题，还有部分安装场景没有预留足够的调节余量，后期门扇下沉后没有调整空间，只能拆卸重新安装，增加了售后维护的成本。从结构设计的角度来说，这类门辊组件不需要复杂的传动结构，核心是要保证各个配合面的尺寸精度，滚轮的同轴度、基座的尺寸公差、调节结构的锁紧可靠性，都是影响最终使用体验的关键因素，建模过程中需要重点核对各个配合件的间隙值，保证装配后不存在运动干涉，同时要模拟承重状态下的结构变形量，确保长期受力状态下结构不会出现塑性变形。
