UPVC门窗双滚轮滑动支撑组件

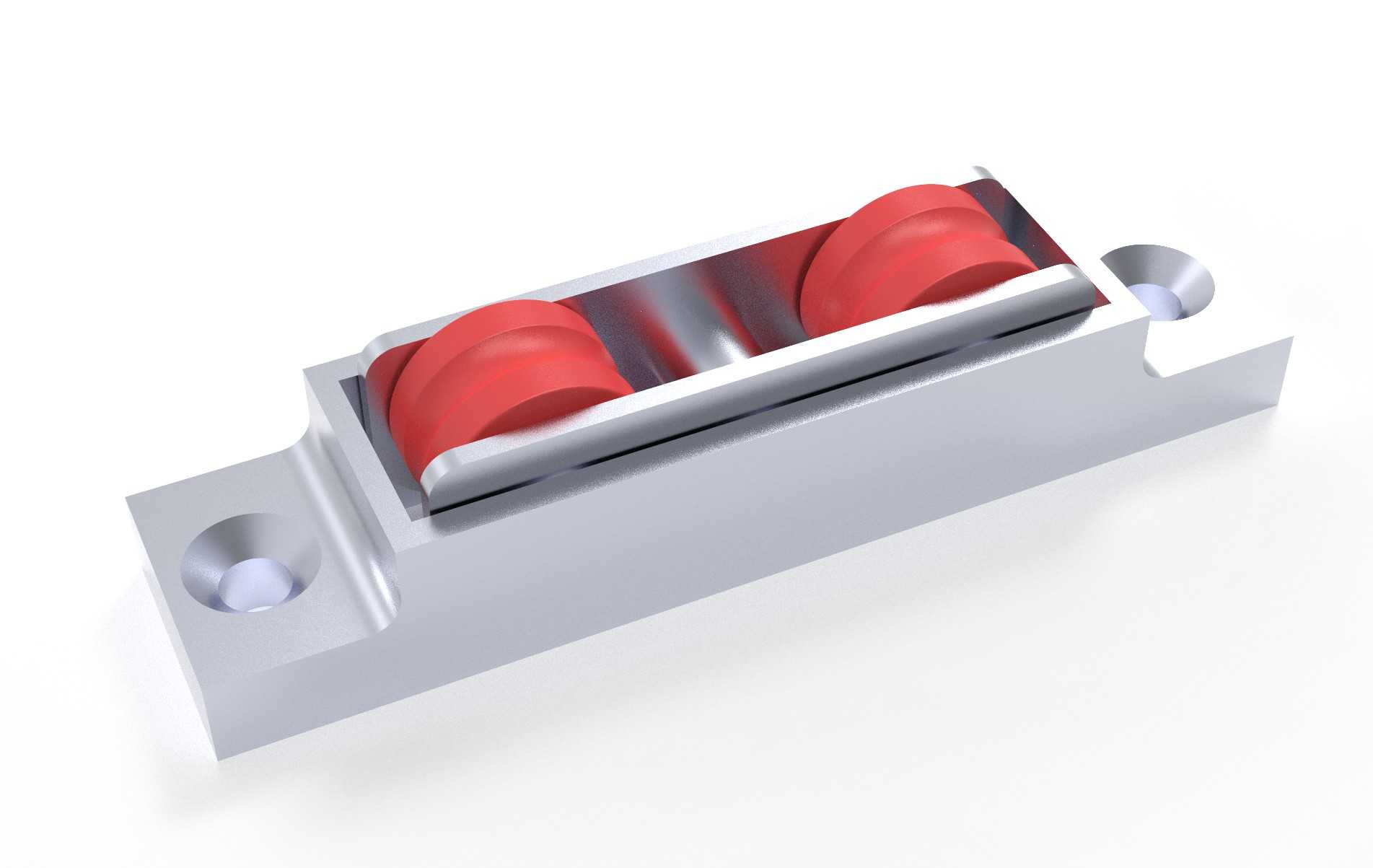

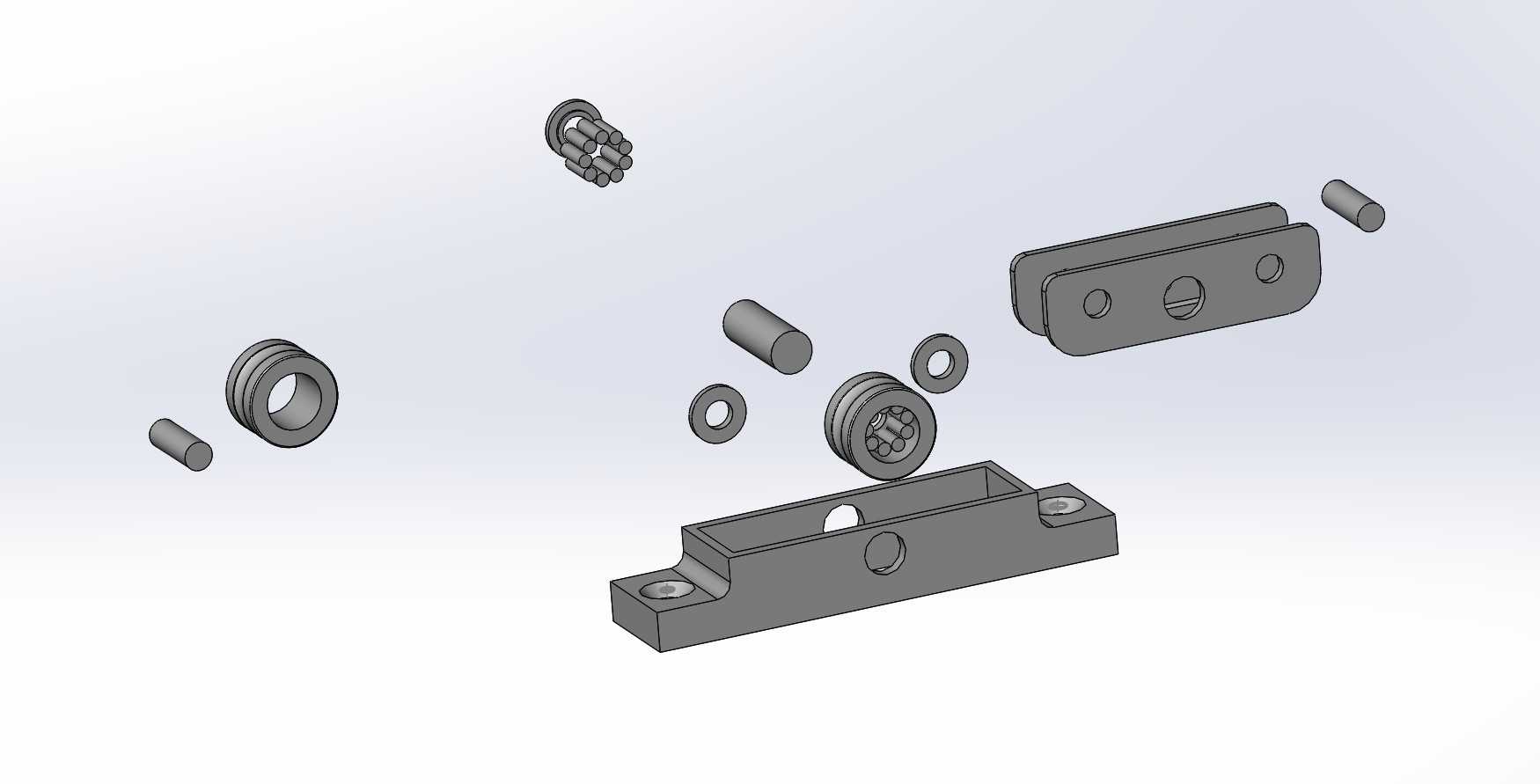

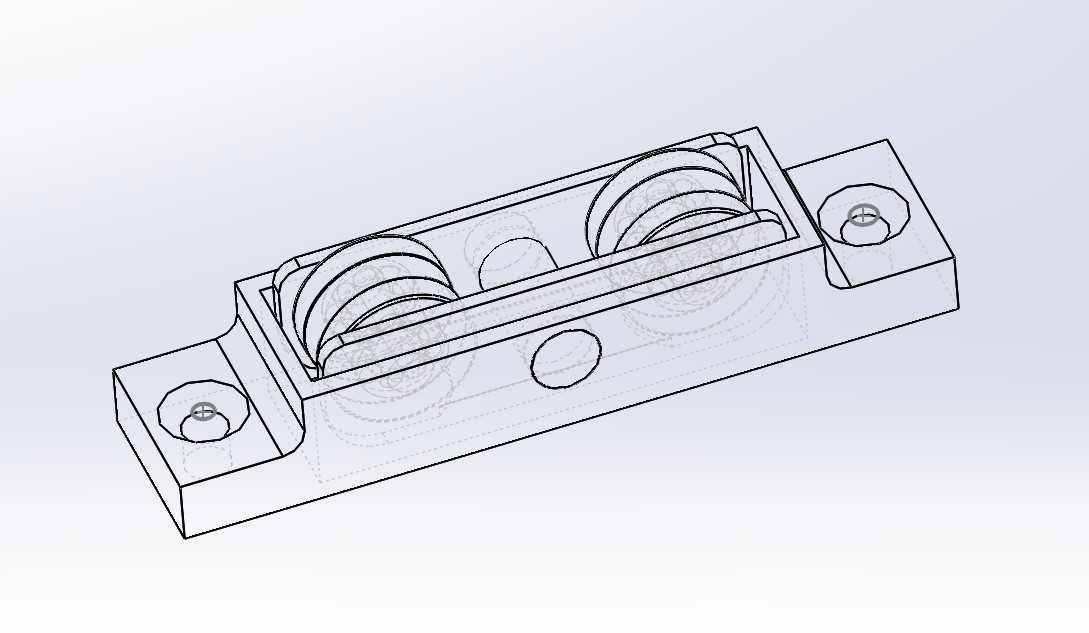

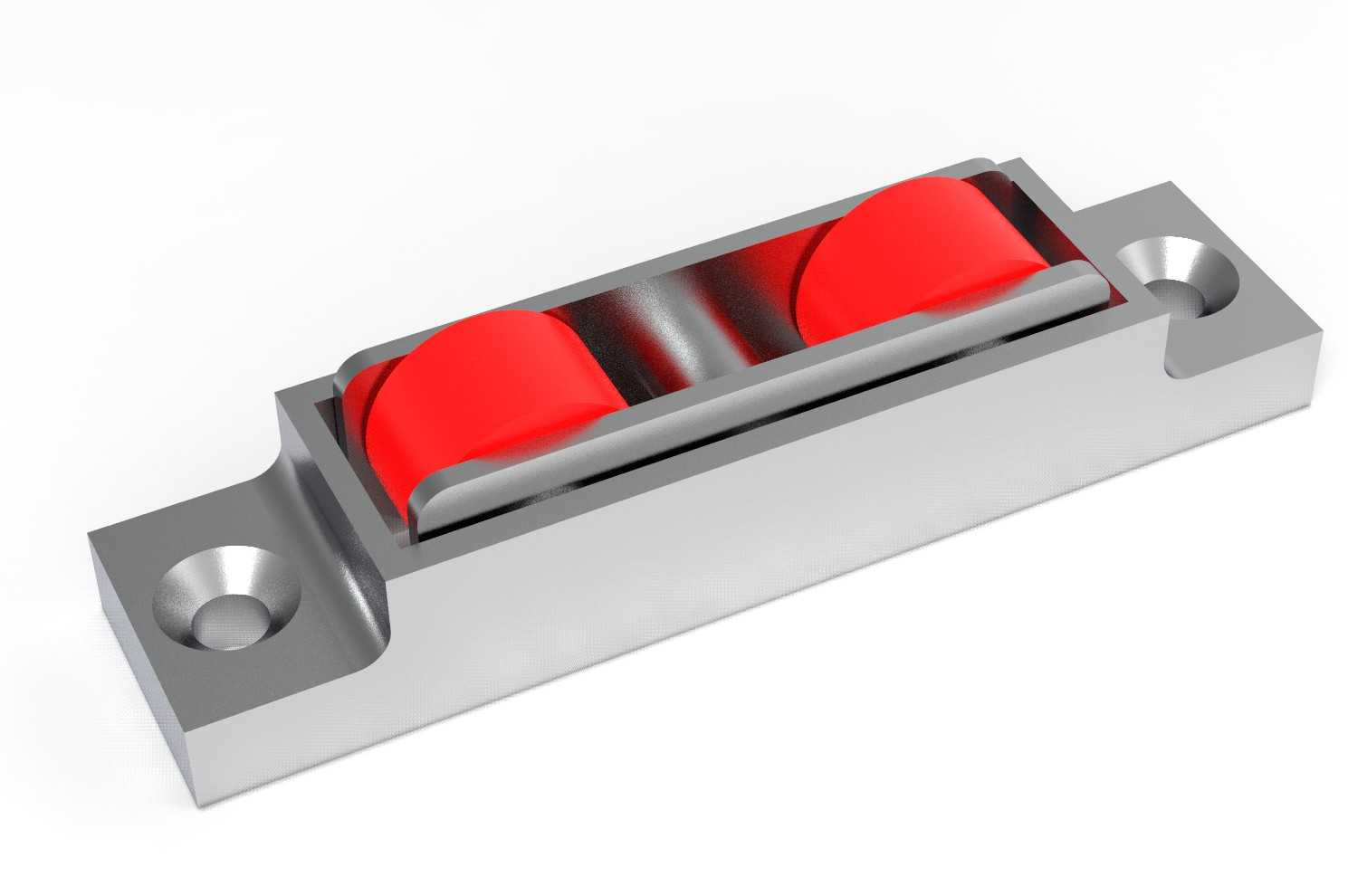

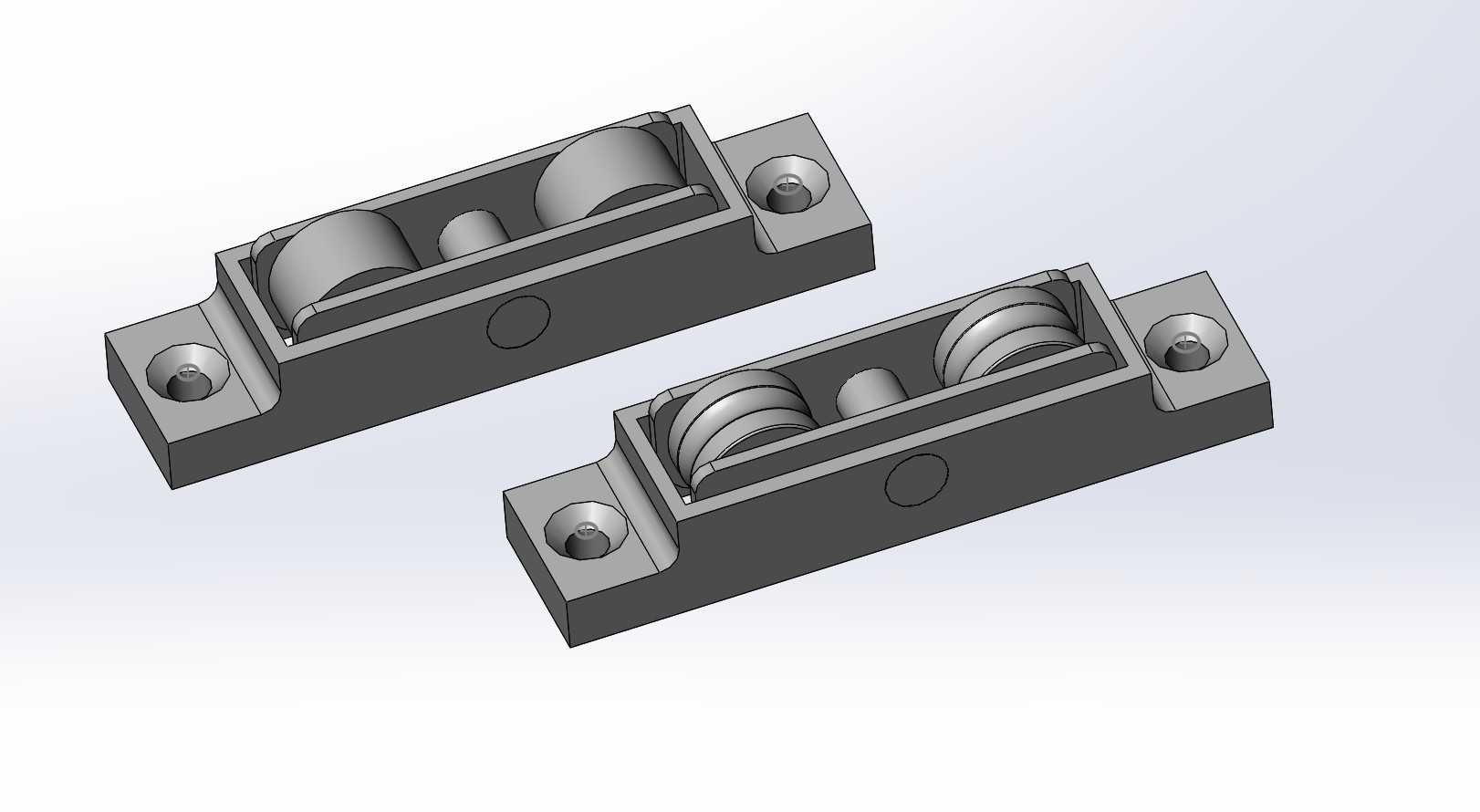

这款双辊结构的滑动支撑件，主要适配UPVC材质的推拉门窗扇体，在民用住宅、商用写字楼的塑钢推拉门窗系统中承担承重与滑动导向的核心作用，日常使用中需要承受整扇窗扇的竖向荷载，同时保障窗扇沿窗框轨道做水平方向的顺畅往复移动，避免窗扇推拉过程中出现卡滞、跳轨、晃动偏移等常见问题。从结构设计逻辑来看，主体采用一体式冲压成型的镀锌钢质基座，基座两端预留沉头安装孔，安装时可直接通过自攻螺丝将组件固定在窗扇下沿的预设槽位内，沉头孔的设计能够保证螺丝安装后端面与基座表面齐平，不会突出结构表面干涉窗扇与窗框的配合间隙，基座的安装边做了折弯加强处理，能够提升整体结构的抗扭强度，避免长期承重后基座出现变形弯折的情况。基座中部的辊轮安装槽采用对称式布局，两个红色的改性尼龙辊轮平行布置，辊轮内部嵌装了自润滑轴承，不需要额外加注润滑脂即可长期保持低摩擦系数的滑动状态，辊轮的轮面做了微弧面设计，能够更好地适配窗框上的凸形轨道，接触过程中可以自动补偿小范围的安装同轴度误差，减少轮面与轨道的硬摩擦损耗，相比单辊结构的滑轮，双辊布局能够将窗扇的竖向荷载均匀分散到两个接触点上，单辊承受的压强大幅降低，不仅能提升整体承重能力，还能减少长期使用后轨道出现压痕变形的概率，延长整套门窗滑动系统的使用寿命。从安装边界尺寸来看，基座的整体厚度控制在适配常规UPVC窗扇型材槽口的范围内，安装时不需要对型材槽口做额外的铣削加工，直接卡入槽位后拧入固定螺丝即可完成装配，辊轮突出基座底面的高度经过精准计算，既能够保证轮面与窗框轨道充分接触承重，又不会因为突出量过大导致窗扇安装后与窗框上沿的配合间隙过小，影响窗扇的正常启闭。在实际工程选型过程中，这类双辊滑轮需要匹配对应规格的UPVC型材槽口尺寸，同时根据窗扇的单扇重量选择对应承重等级的型号，这款组件的双辊设计能够适配常规尺寸的卧室、阳台推拉窗扇，日常推拉操作时的施力需求更低，即使是大尺寸的窗扇也能做到单手轻松推动，辊轮采用的改性尼龙材质具备良好的耐候性，在-20℃到60℃的环境温度范围内都能保持稳定的物理性能，不会因为冬季低温出现材质脆裂，也不会因为夏季长期暴晒出现材质软化发胀卡滞的问题，同时尼龙材质本身具备一定的减震效果，推拉过程中不会产生金属摩擦的异响，能够提升门窗使用的静音表现。基座的表面采用镀锌钝化处理，具备良好的防锈耐腐蚀能力，即使在厨卫等相对潮湿的使用场景下，也不会轻易出现锈蚀卡滞的问题，辊轮与基座的连接轴采用不锈钢材质，避免长期使用后轴体锈蚀导致辊轮转动不畅。在结构细节处理上，辊轮安装槽的两侧做了翻边限位结构，能够限制辊轮的轴向窜动量，避免辊轮在滑动过程中出现轴向偏移脱出基座的情况，基座的前端做了导向斜角，安装时能够更顺畅地滑入型材的安装槽内，降低现场安装的操作难度。
