塑钢门窗用UPVC单辊滑轮组件结构

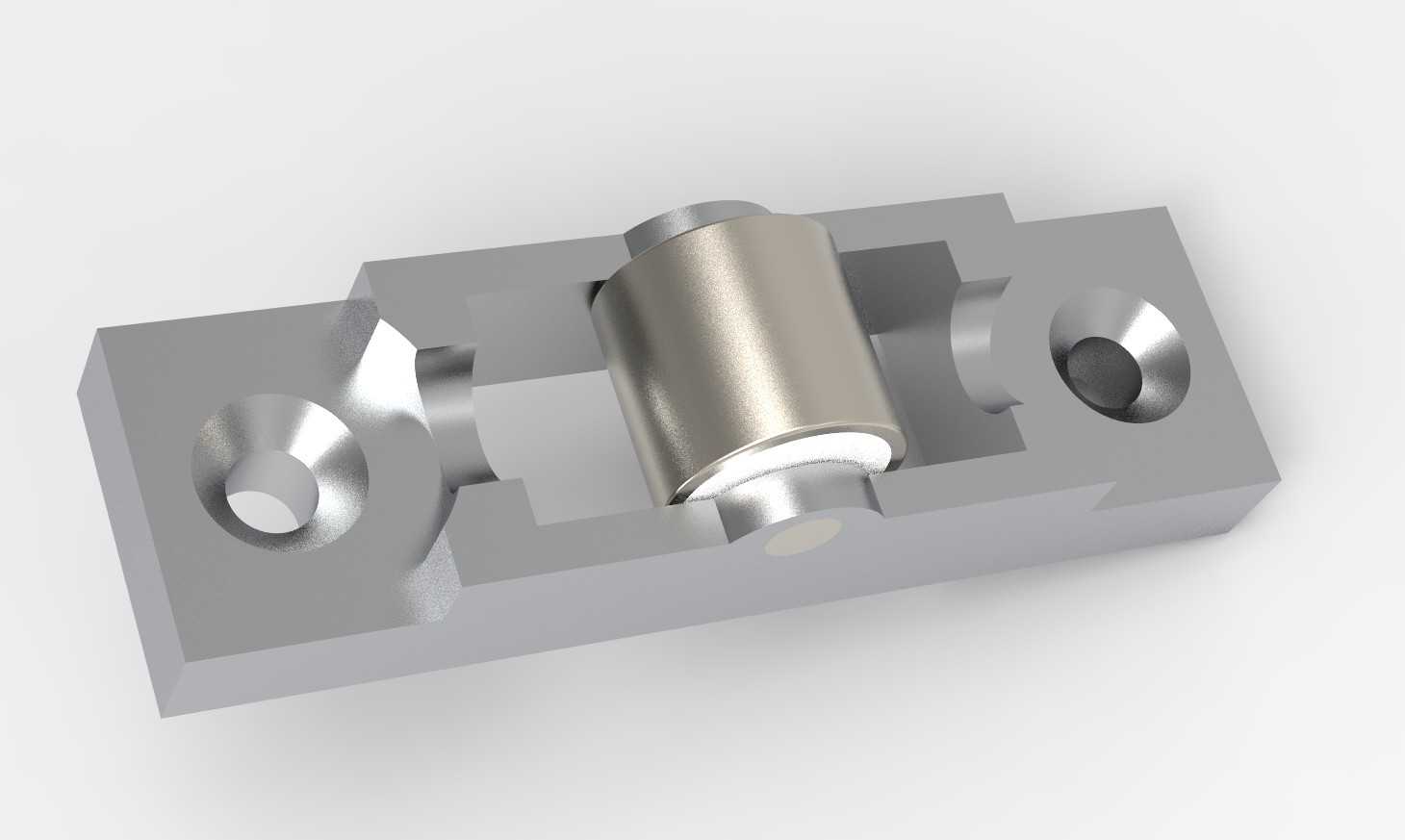

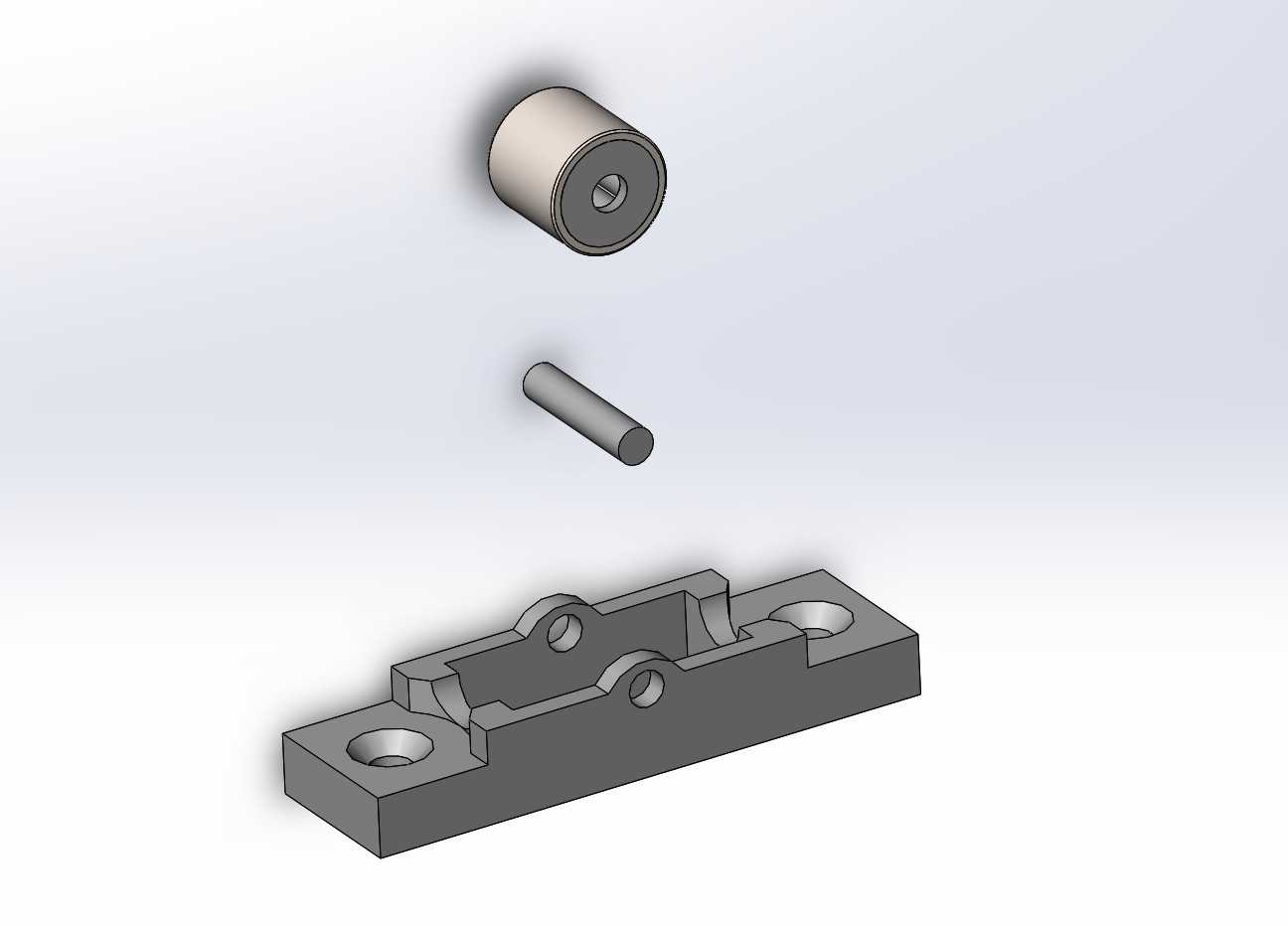

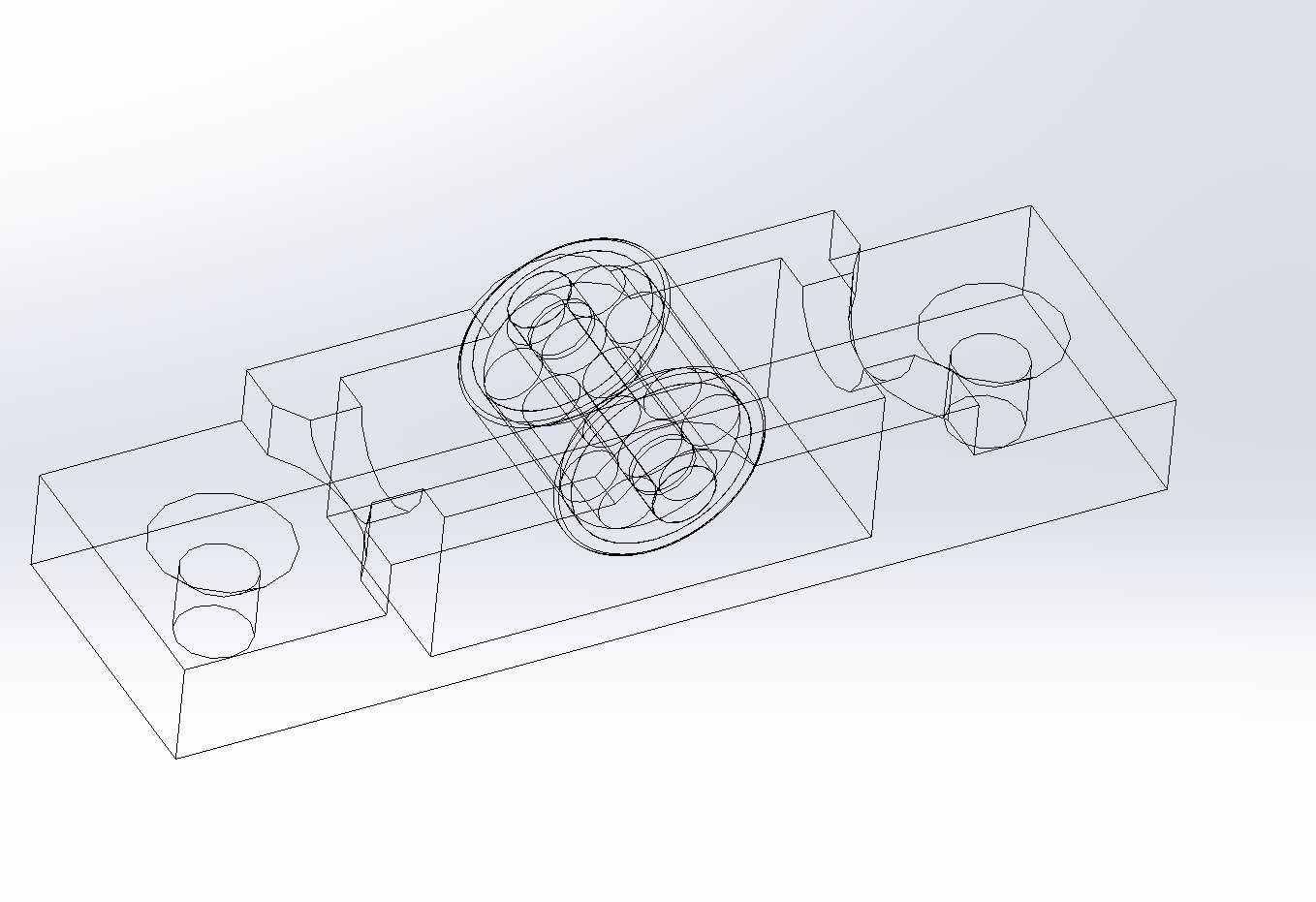

在民用建筑塑钢推拉门窗的装配体系中，这类单辊结构滑轮是承担窗扇滑动承重、降低启闭阻力的核心五金部件，日常场景里多数住宅、商用楼宇的UPVC推拉窗扇，都会采用这类结构紧凑的单辊滑轮作为滑动支撑件，区别于双辊、多辊滑轮的大承重设计，单辊款更适配重量较轻的单扇推拉窗、小型推拉隔断等场景，安装时直接嵌入窗扇下沿的预制卡槽内，无需额外复杂的固定结构，装配效率较高。从实际使用的功能特性来看，该滑轮的辊体采用金属材质加工，表面做光滑处理，滚动过程中与窗框轨道的接触为线接触形式，相比滑动摩擦结构能将窗扇启闭的阻力降低七成以上，长期使用过程中辊体不会出现卡滞、锈蚀导致的推拉卡顿问题；两侧的安装座采用一体铣削成型结构，座体上预留的两个沉头安装孔，刚好适配标准自攻螺丝的安装尺寸，安装后螺丝头部完全沉入沉孔内，不会突出座体表面干涉窗扇与窗框的配合间隙。设计过程中首先要匹配UPVC型材的卡槽尺寸，安装座的整体宽度严格控制在型材卡槽的内宽公差范围内，两侧的定位凸台刚好卡入卡槽的导向槽内，避免滑轮安装后出现左右窜动；辊体的安装轴采用过盈配合压入安装座的轴孔内，轴孔的同轴度公差控制在0.02mm以内，保证辊体转动时无径向跳动，不会在滑动过程中出现异响、脱轨问题；辊体的突出高度经过反复校核，既要保证窗扇安装后与窗框密封胶条的压缩量在合理范围，又要避免辊体突出过多导致窗扇与轨道之间间隙过大，影响密封性能。从安装边界尺寸来看，安装座的总长度适配常规40mm宽度的UPVC窗扇型材，两个安装孔的中心距符合通用门窗五金的安装孔位标准，可直接替换同规格的旧款滑轮，无需对型材进行二次加工；辊体的直径经过优化，在保证承重能力的前提下尽可能缩小整体结构高度，适配不同厚度系列的UPVC推拉窗型材，不会出现结构过高导致窗扇抬升过量、密封失效的问题。实际选型过程中，需要根据窗扇的单扇重量匹配对应承重等级的单辊滑轮，这类单辊结构的单颗承重通常在8-12kg区间，单扇窗配置两颗对称安装的情况下，可满足16-24kg重量的窗扇滑动需求，完全覆盖常规住宅塑钢推拉窗的重量范围；安装时需要注意两个滑轮的安装高度保持一致，避免窗扇出现倾斜，导致滑动过程中单侧受力过大，加剧辊体和轨道的磨损；日常维护过程中仅需定期清理轨道内的灰尘、杂物，无需额外加注润滑油，避免润滑油沾附灰尘后形成油泥，反而增大滚动阻力。该结构的设计充分考虑了门窗五金的批量加工便利性，安装座的外形结构无复杂曲面，采用常规冲压或铣削工艺即可完成批量生产，辊体为标准圆柱形零件，可采用自动车床批量加工，装配过程仅需压入辊轴即可完成成品组装，生产效率较高，成本控制合理，能够满足门窗厂商大批量装配的成本需求；同时结构的可靠性经过长期市场验证，正常使用环境下使用寿命可达十年以上，不会出现辊体脱落、座体断裂等失效问题，能够匹配塑钢门窗的整体使用寿命，减少后期五金件更换的维护成本。在三维建模过程中，需要重点关注安装座沉孔的深度、轴孔的配合公差、辊体与安装座之间的间隙尺寸，这些尺寸直接影响后续零件加工的合格率和装配后的使用性能；建模时需要还原各零件的配合关系，包括辊体与轴的转动配合、安装座与型材卡槽的间隙配合、螺丝与沉孔的位置关系，确保导出的工程图能够直接用于生产加工，避免出现建模尺寸与实际装配需求不符的问题。
