工业连接用异形铝角结构件

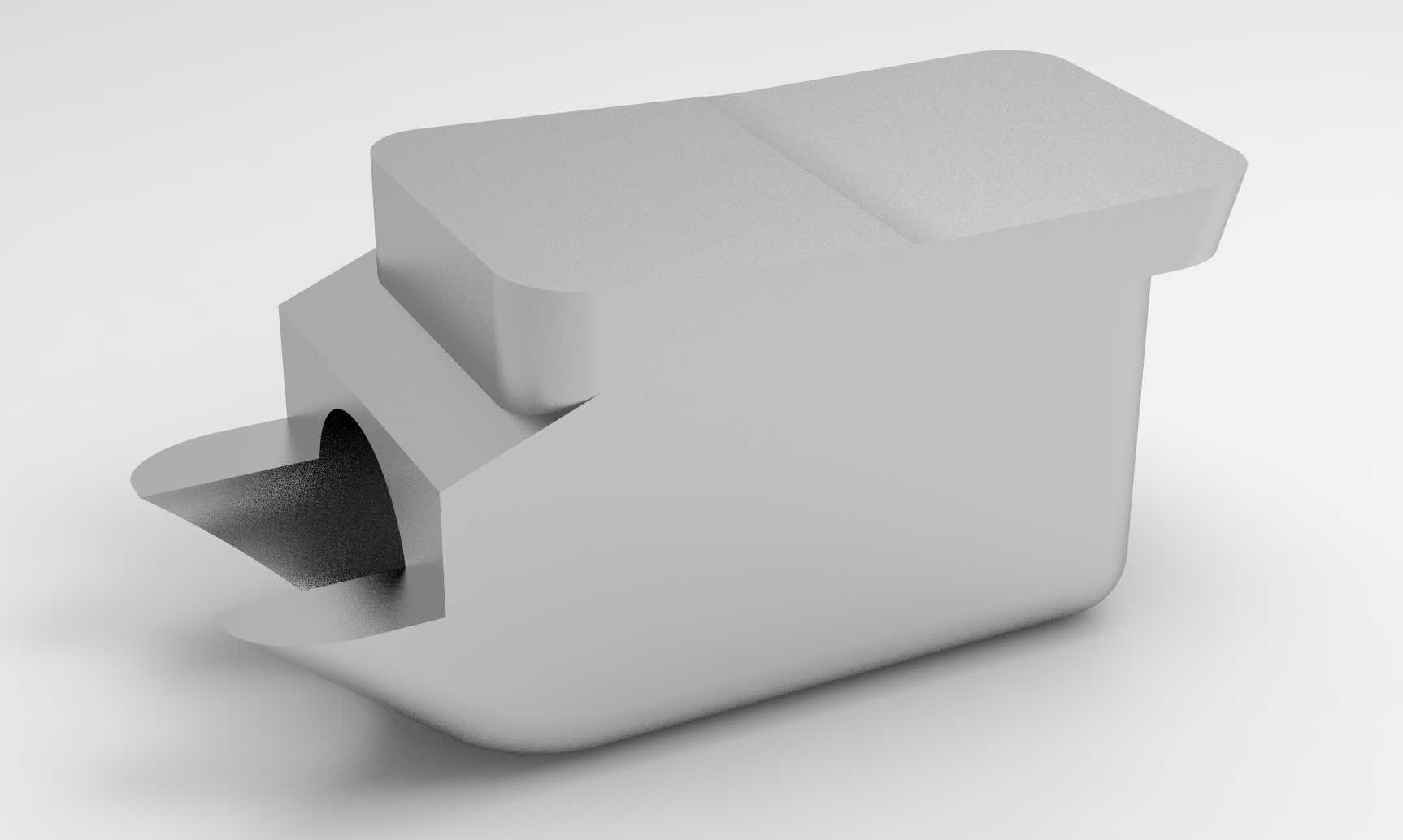

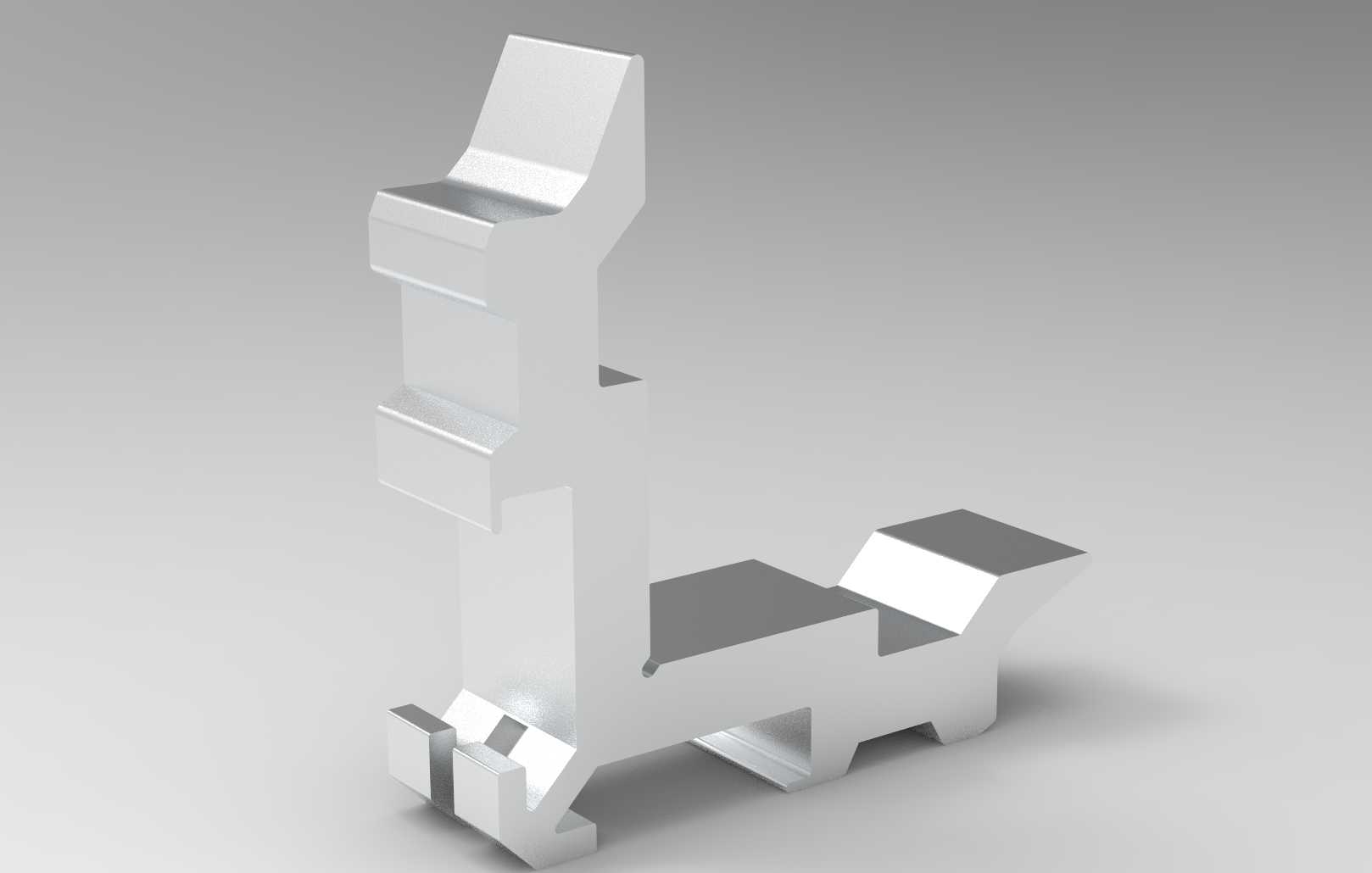

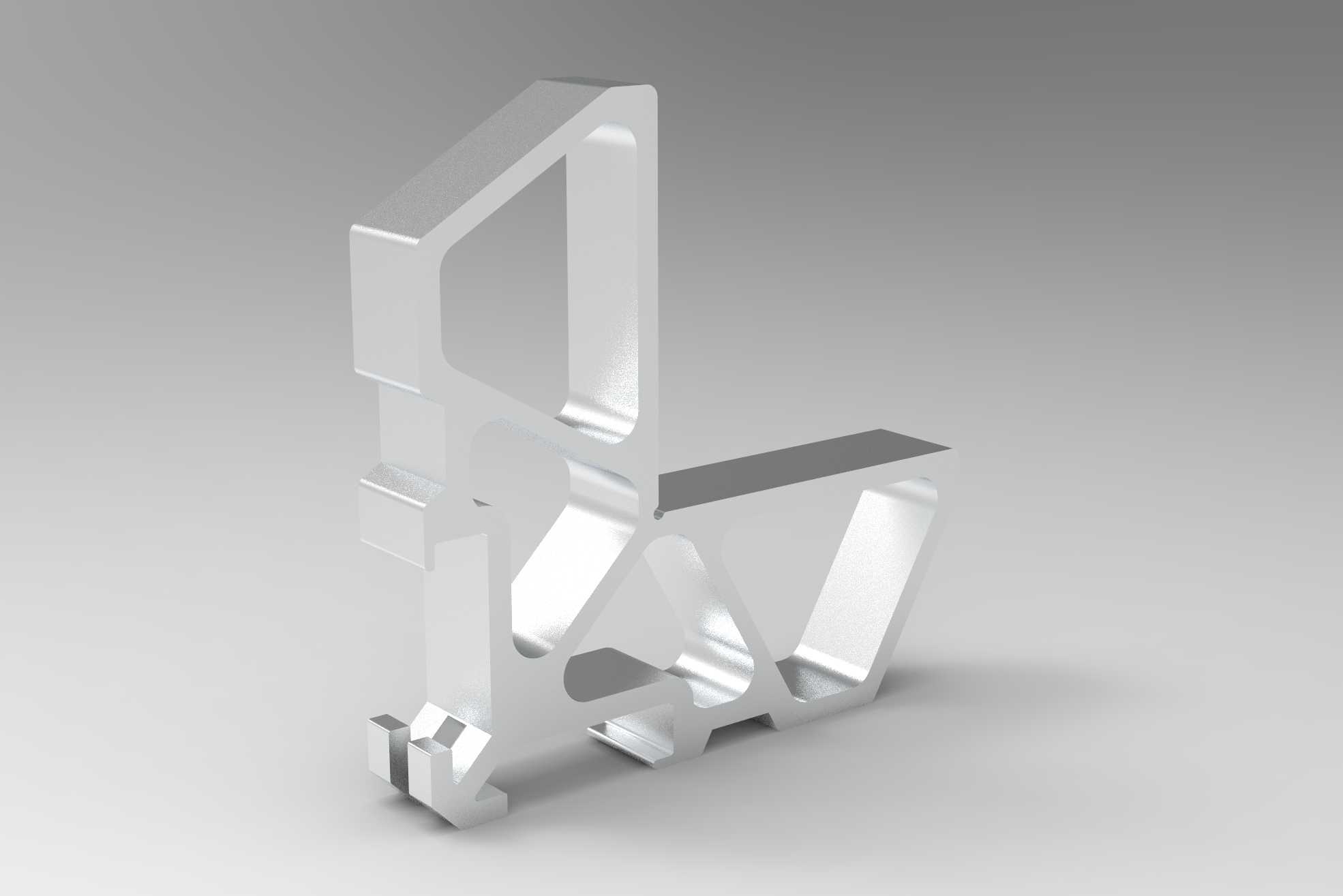

这款铝角结构件主要面向工业框架搭建、设备机架拼接、钣金柜体组装等场景使用，在自动化生产线护罩框架、铝型材工作台边角加固、电气控制柜内部安装支架连接等工况下都能适配，区别于常规直角角码，这款异形结构的铝角可以同时完成三个不同方向的型材或钣金件的定位衔接，减少拼接位置的连接件使用数量，降低框架整体的装配累计误差。从结构设计来看，整个零件采用一体挤压后机加工成型，主体承力段做了加厚处理，对应不同连接方向的位置都预留了适配标准紧固件的安装位，其中垂直方向的连接面做了定位凸台设计，装配时可以直接卡入型材的预置槽位，不需要额外做对位调整，能有效缩短现场装配的调校时间。横向延伸的两个连接支脚做了让位缺口设计，避开型材拼接位置的焊缝或者凸棱，保证连接面可以完全贴合，不会出现安装后翘边、紧固后应力集中的问题。在安装边界方面，这款铝角的主体垂直高度适配常用的40系列、45系列工业铝型材的端面尺寸，横向支脚的伸出长度控制在不超出型材外轮廓的范围，安装后不会突出框架表面，避免影响后续外围护板的安装，各个安装孔的中心距严格匹配对应型材的槽口中心间距，不需要现场二次打孔加工，直接使用配套的T型螺栓和法兰螺母就可以完成紧固。零件的所有棱边都做了倒角处理，没有尖锐的切削毛边，装配过程中不会划伤操作人员，也不会划破接触位置的型材表面氧化层。从受力特性来看，这款铝角的承力方向做了针对性的结构加强，在垂直承重的连接位置设置了加强筋结构，相比同厚度的平板角码，垂直方向的抗弯折能力提升明显，在设备机架的底部边角连接位置使用时，可以承受框架自身重量加上搭载设备的静态载荷，同时在设备运行产生小幅振动的工况下，也不会出现连接位置松动、角件变形的问题。不同于常规的直角连接角件，这款铝角的异形结构可以同时覆盖垂直面、水平面、侧端面三个维度的连接需求，在一些需要做斜向支撑或者异形框架拼接的位置，不需要额外定制特殊角件，直接使用这款铝角就可以完成衔接，减少设计阶段的非标件选型工作量。零件的表面采用阳极氧化处理，和工业铝型材的表面处理工艺保持一致，装配后整体外观协调，同时氧化层可以提升零件的耐腐蚀能力，在普通车间环境下长期使用不会出现表面锈蚀、氧化起皮的问题。在实际选型使用时，需要注意对应安装位置的型材槽宽，这款铝角的定位凸台尺寸适配欧标铝型材的槽口规格，如果用于国标型材的连接，需要确认凸台尺寸是否可以嵌入槽位，必要时可以打磨去除凸台后使用，不影响整体的连接强度。另外在紧固安装时，各个连接点的螺栓扭矩需要保持一致，避免单侧扭矩过大导致角件出现倾斜，影响框架的整体拼接精度。对于一些有轻量化要求的设备框架，使用这款铝角代替钢制角码，可以有效降低整体结构重量，同时铝材质的减震性能优于钢制零件，能小幅降低设备运行时振动在框架位置的传递。在柜体类产品的内部安装梁连接位置，这款铝角的让位结构可以避开柜体板的折边位置，让安装梁和柜体板的贴合更紧密，不会出现安装缝隙，提升柜体整体的密封性能。
