推拉门窗铜壳单尼龙滑轮结构设计

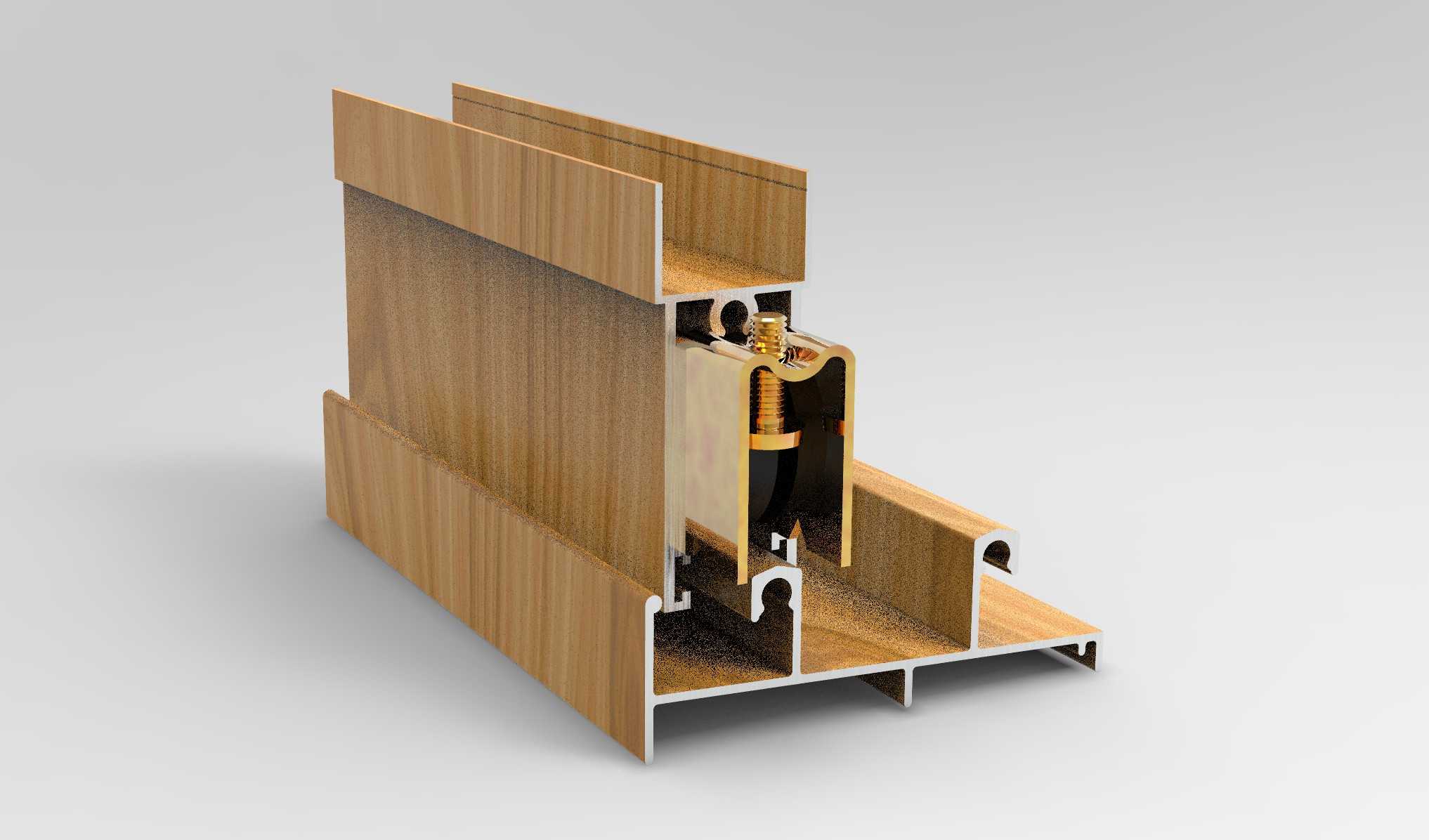

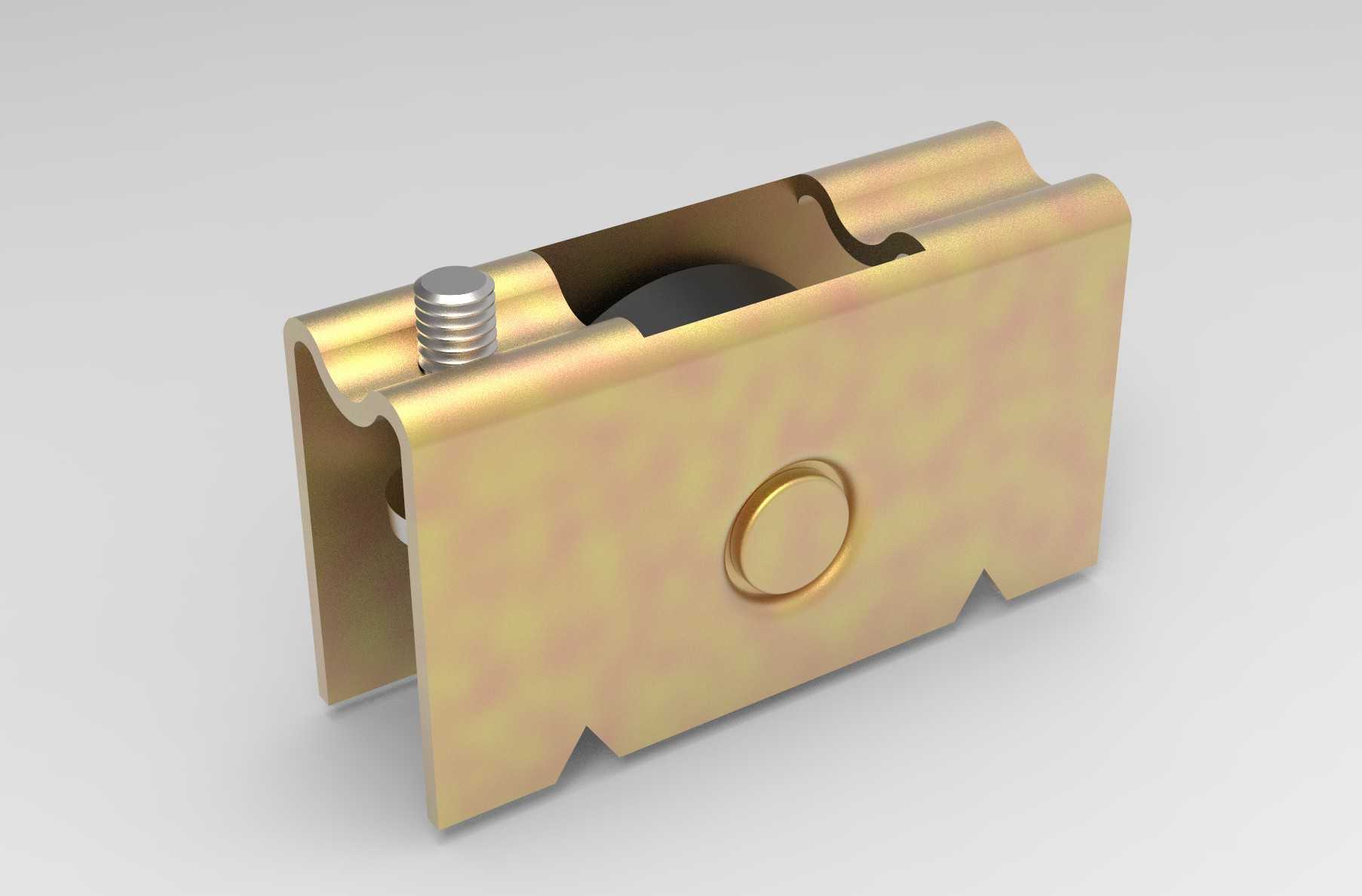

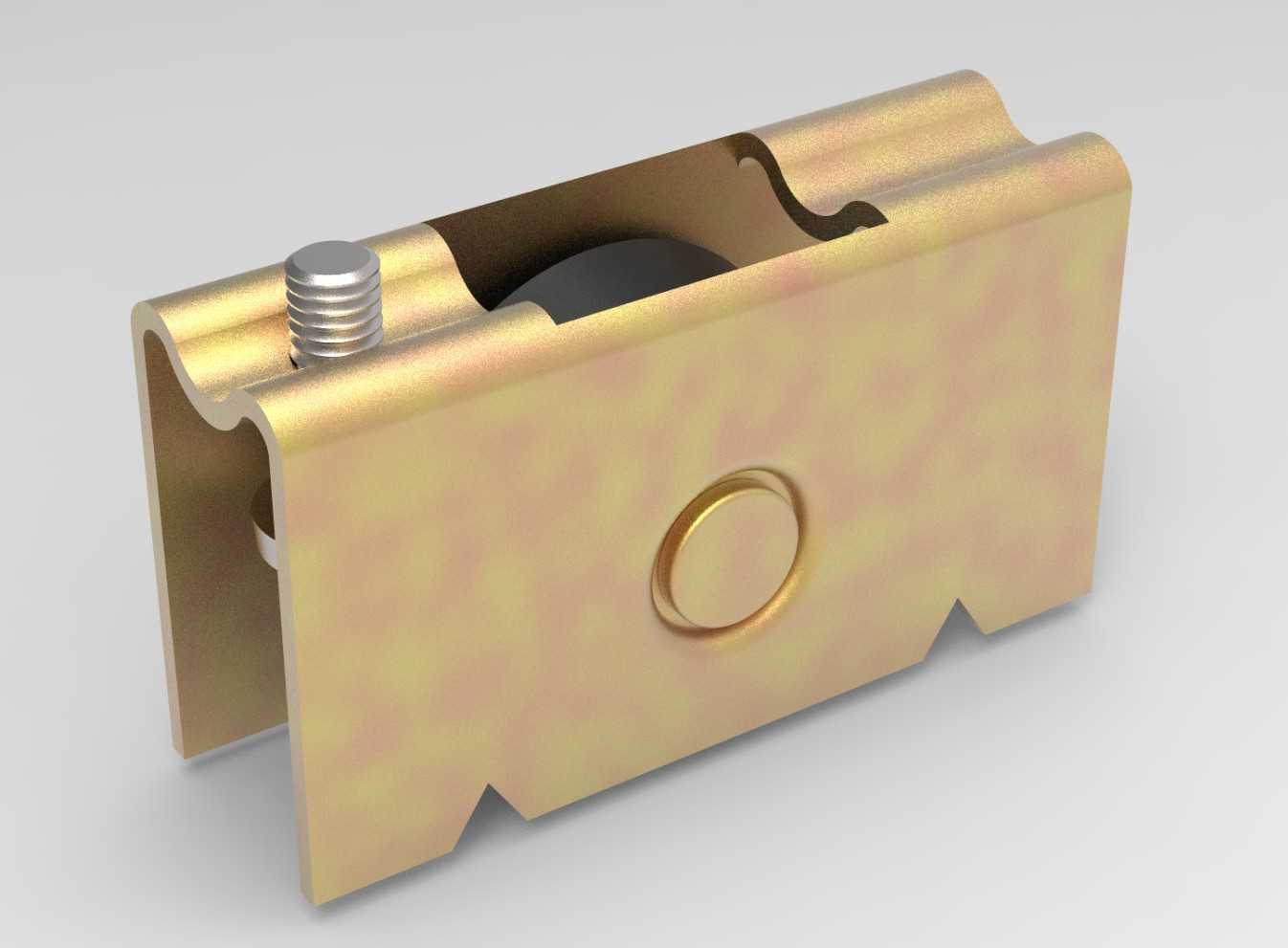

　　这款滑轮构件是推拉类门窗系统里的核心承重传动部件，日常在铝合金推拉窗、阳台推拉门、轻型隔断移门的轨道槽内长期往复运行，承担整扇窗扇的竖向承重同时，将窗扇与轨道间的滑动摩擦转化为滚轮的滚动摩擦，大幅降低门窗启闭的操作阻力，避免长期推拉造成的轨道磨损、窗扇卡顿偏移问题。从结构设计逻辑来看，外部采用冲压成型的铜质壳体，壳体两侧预留的V型卡口是直接卡入窗扇下梃型材卡槽的安装结构，安装时不需要额外打孔固定，直接将壳体卡入型材预设的安装位即可，卡口的尺寸公差控制在0.1mm以内，保证卡入后不会出现前后窜动、上下松脱的问题，壳体底部的承托边直接贴合型材下表面，将滚轮传递的承重均匀分散到整段型材上，避免局部应力集中造成型材变形。

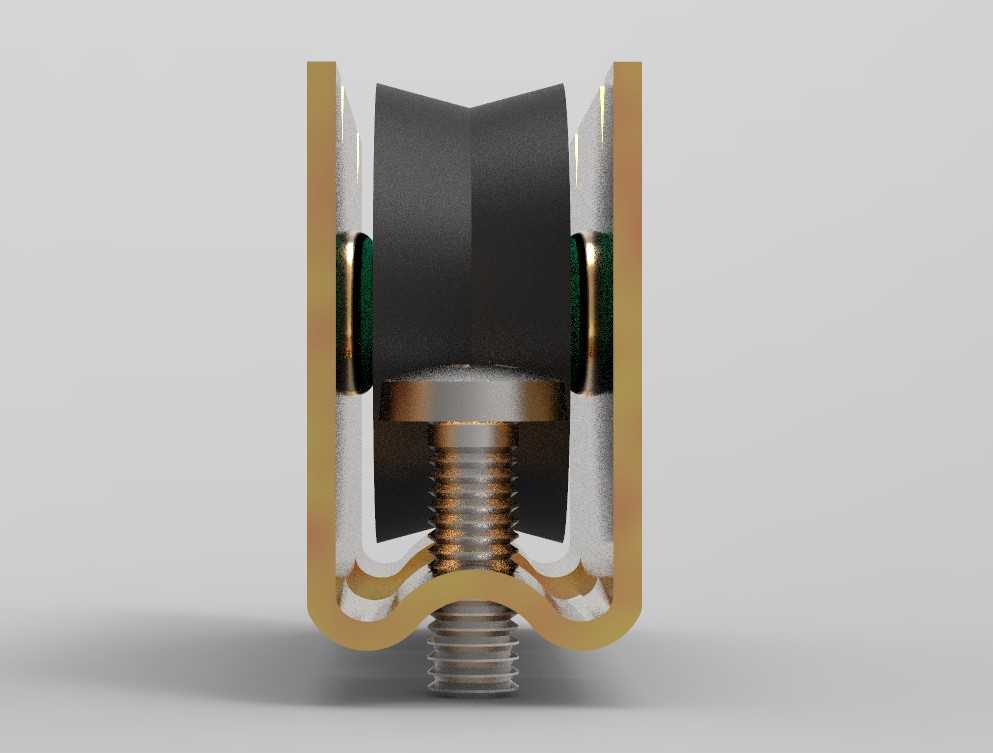

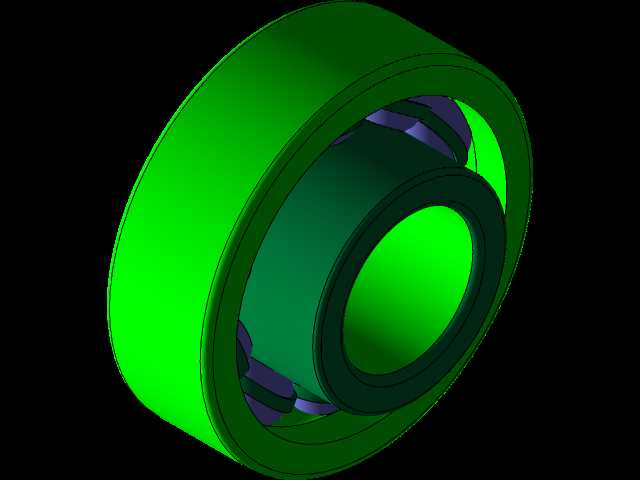

　　壳体内部的滚轮采用尼龙材质加工，相比传统金属滚轮，尼龙材质的自润滑特性可以在无额外加注润滑油的情况下长期运行，不会出现金属滚轮常见的锈蚀卡滞问题，同时尼龙材质硬度低于铝合金轨道，长期运行不会刮伤轨道表面的氧化层，延长整套门窗的使用寿命，滚轮中心的销轴采用冷镦工艺加工，销轴与壳体两侧的安装孔采用过盈配合压装，压装后销轴不会随滚轮转动，避免长期运行造成销轴磨损壳体孔位出现的轮体晃动问题。从安装边界尺寸来看，这款滑轮的整体高度适配常规50系列、70系列推拉窗型材的下梃内腔尺寸，壳体宽度刚好匹配型材卡槽的内宽，滚轮突出壳体下表面的高度预留了2mm的调节余量，配合窗扇上的调节螺钉可以调整窗扇的整体水平度，避免窗扇安装后出现一边高一边低、

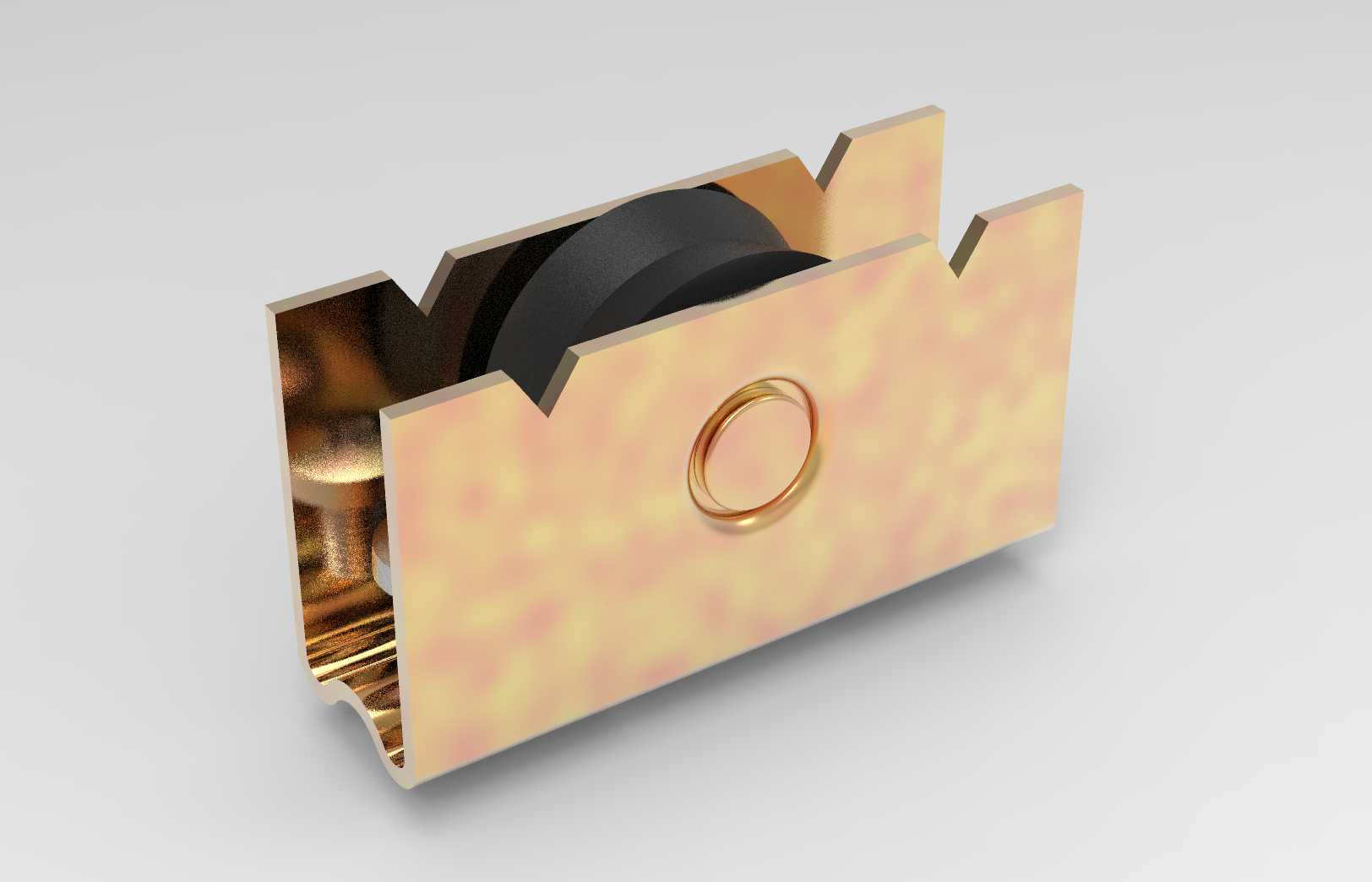

　　密封胶条贴合不严漏风的问题。在实际选型应用中，这款单轮结构的滑轮适配单扇重量不超过30kg的窗扇，若窗扇面积过大、玻璃厚度超过5mm，则需要在窗扇下梃两端各安装一只该款滑轮，保证承重均匀分布，避免长期使用出现窗扇下坠、推拉卡顿的问题。设计过程中针对壳体的冲压折弯角度做了多次优化，壳体两侧的折弯边刚好包裹住滚轮的两侧边缘，避免日常使用中灰尘、砂石进入滚轮与销轴的配合间隙，减少滚轮卡滞的概率，壳体表面的钝化处理可以避免铜材长期在潮湿环境下出现氧化锈斑，污染门窗型材表面。滚轮的轮面采用圆弧型面设计，与常见的凸型铝合金轨道、平轨道都能良好贴合，接触应力分布均匀，不会出现轮面局部过度磨损的问题，轮面的粗糙度控制在Ra1.6以内，

　　保证滚动过程平顺无卡顿，推拉操作时没有明显的异响。在三维建模过程中，需要重点关注壳体卡口的折弯尺寸与型材卡槽的匹配公差，销轴压装孔的同轴度公差控制在0.05mm以内，保证滚轮安装后转动灵活无偏摆，滚轮与壳体内腔的两侧间隙控制在0.2mm左右，间隙过小容易因热胀冷缩出现滚轮卡滞，间隙过大则会造成轮体晃动、推拉时出现异响。
