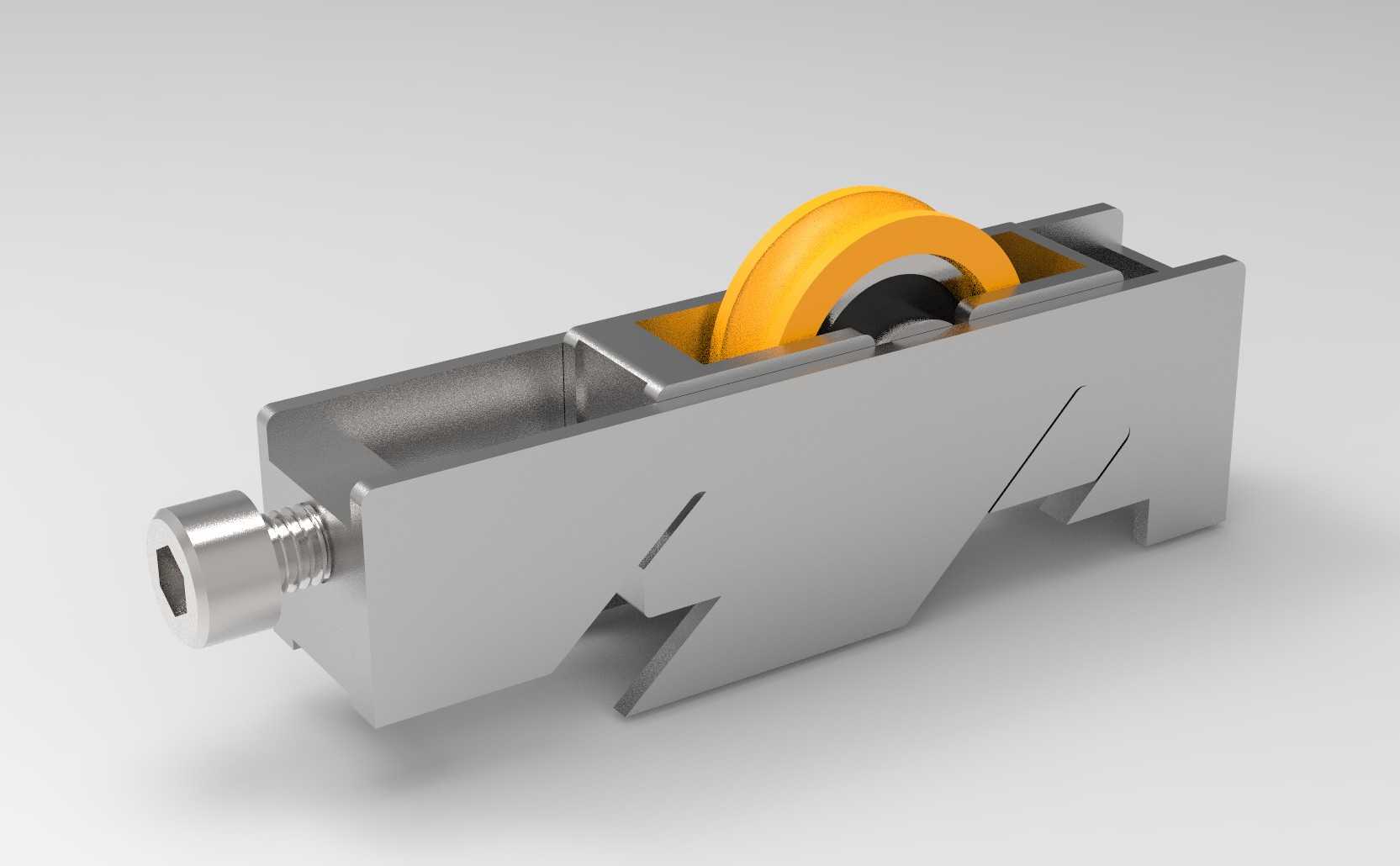

锌合金材质推拉门窗导向滑轮组件

这款滑轮组件是推拉类门窗系统里的核心导向承重部件，日常在铝合金推拉窗、阳台重型推拉门、室内隔断推拉门的轨道系统里都能见到它的身影，主要承担门扇窗扇的竖向承重、水平滑动导向的作用，直接决定了推拉构件的启闭顺畅度与长期使用的耐磨寿命。从结构设计来看，主体采用一体式锌合金压铸成型的支架结构，这种材质选型兼顾了压铸成型的精度与结构强度，锌合金本身的自润滑特性搭配内嵌的轮体，能在长期往复滑动中减少摩擦异响，同时支架的燕尾式卡装结构是专门适配主流门窗型材的安装槽口设计的，安装时不需要额外打孔攻丝，直接卡入型材预设的卡槽内，再通过端部的内六角调节螺钉调整安装高度，就能适配不同厚度的窗扇与轨道间隙，现场安装的容错率很高。轮体部分采用外包高耐磨工程塑料的结构，轮芯内嵌金属衬套，既避免了金属轮直接接触金属轨道产生的硬性摩擦噪音，又能保证长期承重下轮体不会出现形变卡滞，轮体的圆弧型面是严格匹配市面常见的凸轨、平轨截面轮廓设计的，滑动过程中轮体与轨道的接触面积均匀，不会出现局部应力集中导致的轨道磨损变形。从安装边界来看，支架的整体外形尺寸适配常规20mm宽度的门窗型材安装槽，调节螺钉的行程范围可以覆盖3-8mm的高度调节区间，能够抵消型材加工、现场安装带来的尺寸误差，保证四个角位的滑轮受力均匀，避免出现窗扇倾斜、推拉卡顿的问题。设计过程中重点考虑了长期使用的工况需求，锌合金支架的表面做了钝化处理，能够应对厨卫、阳台等潮湿环境下的防腐蚀需求，不会因为长期接触水汽出现锈迹卡滞的问题，轮体的工程塑料材质添加了抗老化助剂，在长期紫外线照射的窗边环境下也不会出现脆裂掉块的情况。在实际选型应用中，单组滑轮的额定承重可以满足常规家用推拉窗的荷载需求，大尺寸重型推拉门可以通过多组滑轮并排安装的方式分散荷载，支架侧面的斜向加强筋结构是经过受力仿真优化的，在承受竖向荷载时能将应力均匀分散到整个支架截面，不会出现局部应力集中导致的支架断裂问题，端部的调节螺钉采用细牙螺纹设计，调节精度更高，调试时可以精准控制窗扇的水平度，避免窗扇与边框出现密封缝隙。整个组件的结构没有多余的冗余设计，所有结构特征都服务于安装便捷性、滑动顺畅性、长期耐用性这三个核心需求，没有为了外观做多余的造型修饰，完全是面向工程实际应用的功能性结构设计，在建模过程中需要重点关注支架卡槽的尺寸公差、轮体的转动同轴度、调节螺钉的配合间隙这几个关键尺寸，这些参数直接决定了成品装配后的实际使用体验，卡槽尺寸过大会导致安装后出现旷量，推拉时产生异响，尺寸过小则会导致现场卡装困难，增加施工难度，轮体的同轴度偏差过大会导致滑动过程中出现跳动，磨损轨道表面。
