M6扳机触发机构总成结构设计

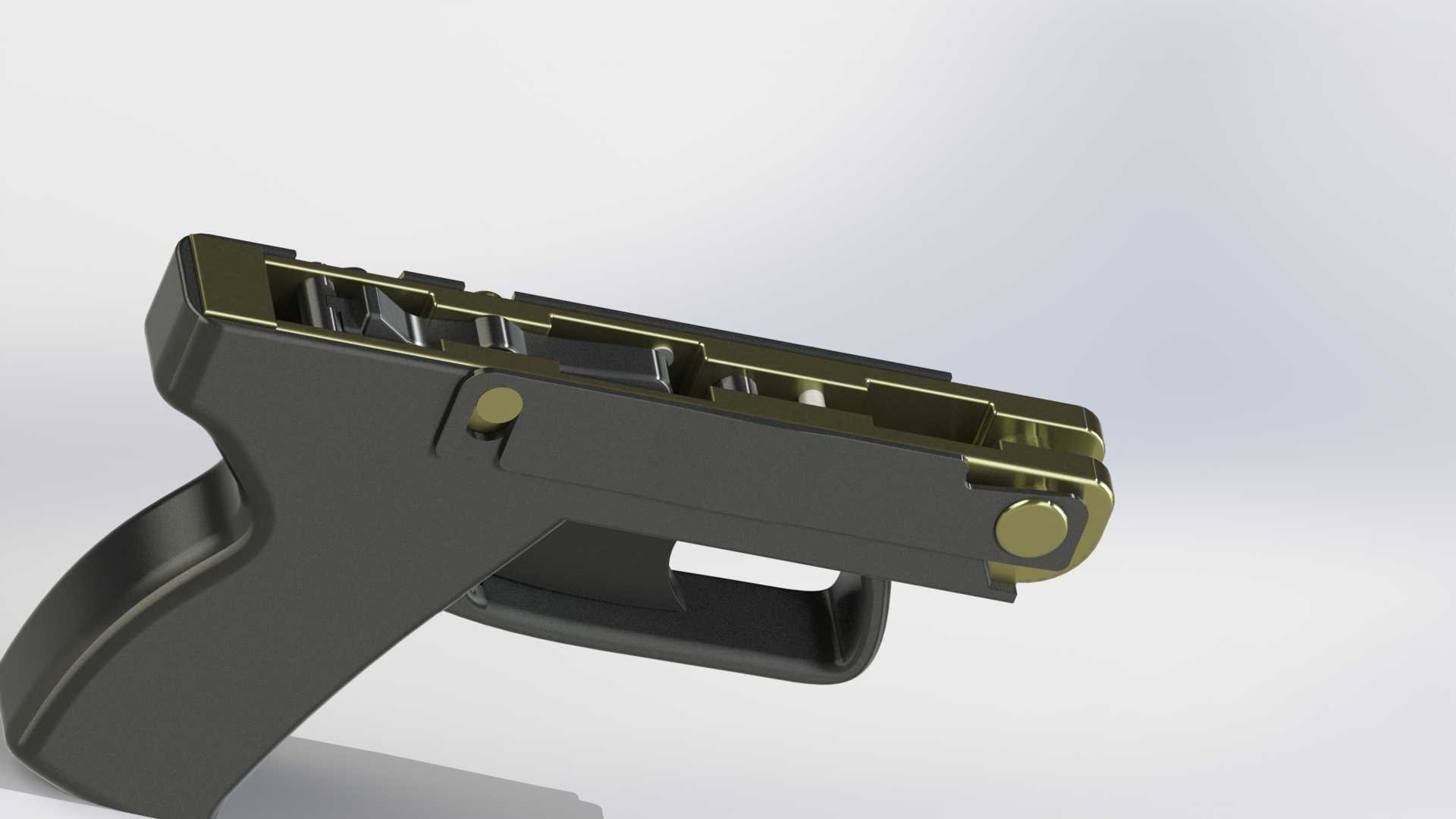

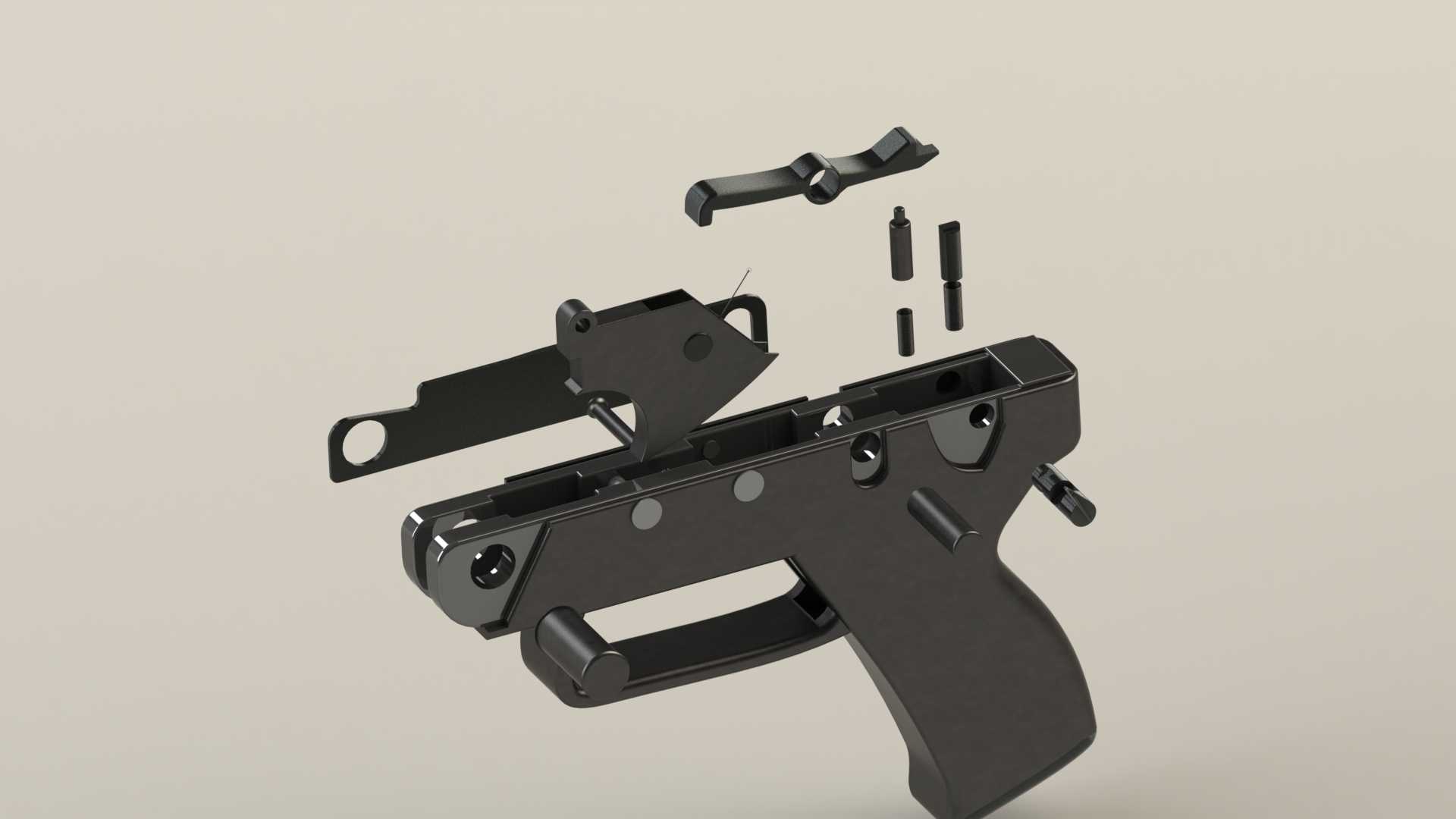

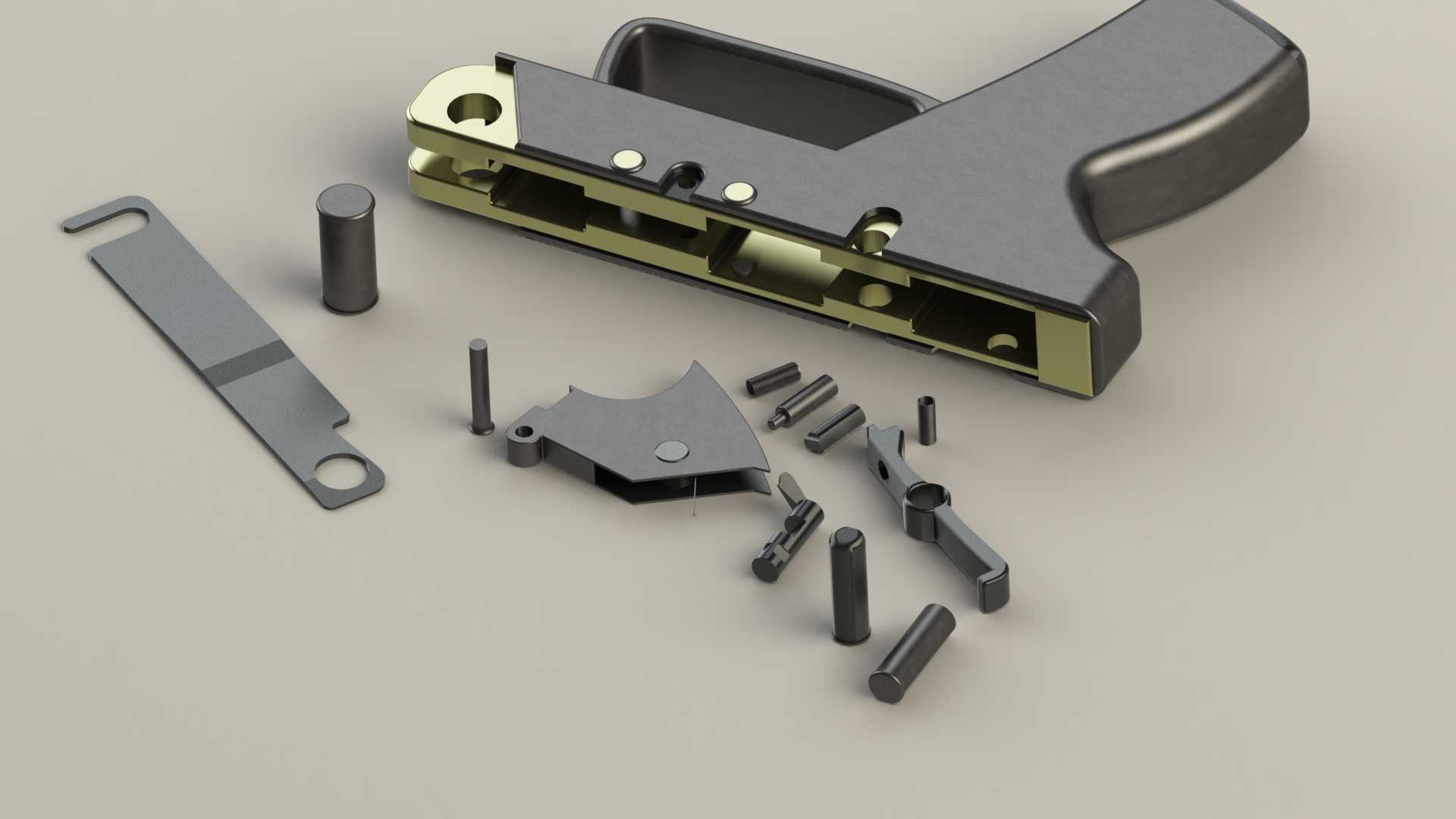

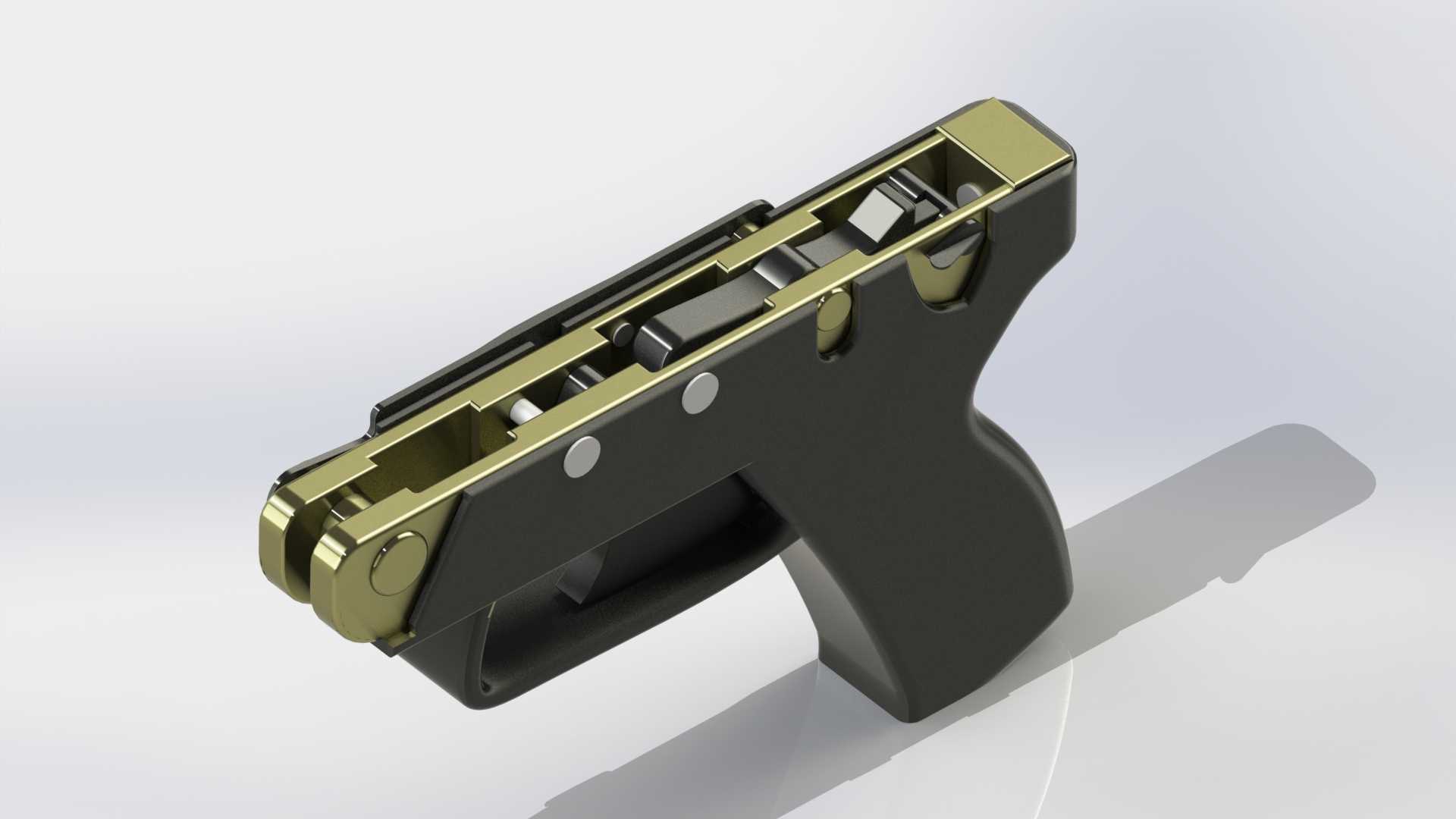

这套触发机构总成的设计，核心围绕手动击发类器械的操作可靠性展开，在实际应用场景中，这类构件广泛适配于手持类击发设备、手动紧固工具以及特种作业触发装置的核心传动单元，承担着受力传递、行程锁定、击发释放的核心功能，整套机构的动作逻辑直接决定了设备操作的手感一致性、触发响应速度以及使用过程中的安全冗余。从结构拆解来看，整套总成包含握持基座、触发拨杆、复位弹片、定位销轴、锁紧卡笋、传动阻铁几个核心子部件，每个零件的配合公差都经过反复校核，确保在反复循环动作过程中不会出现卡滞、滑脱或者误触发的问题。设计过程中首先考虑的是握持基座的受力边界，作为整套机构的承载主体，基座采用半包式结构，内部预留了各个传动件的运动空腔，外壁的曲面造型完全贴合人手握持时的掌指贴合曲线，在不增加整体壁厚的前提下，通过内部的加强筋布局提升结构抗冲击能力，基座上的销轴安装孔采用同轴度公差0.02mm的设计要求，确保各个转动副的转动顺滑度，同时避免销轴在反复受力过程中出现窜动。触发拨杆的设计重点在于操作行程与受力杠杆比的匹配，拨杆的转动支点位置经过多轮迭代，最终选定的支点位置能够保证单指施加15N左右的按压力即可完成整套机构的解锁动作，同时拨杆的接触面做了圆弧过渡处理，避免长时间操作时的应力集中，也能提升操作时的触感反馈。复位弹片采用悬臂式结构设计，弹片的厚度与弯折角度经过计算，能够在触发动作完成后提供足够的回弹力带动所有传动件复位到初始锁定位置，弹片的自由端做了折弯挂钩结构，直接卡入基座的定位槽内，不需要额外的紧固件固定，减少了装配工序的同时也避免了弹片在反复形变过程中出现移位。各个定位销轴根据受力大小采用不同的直径规格，承受主要击发冲击力的阻铁销轴直径设计为4mm，其余辅助定位的销轴直径为2mm，所有销轴的安装都采用过盈配合压入基座的安装孔内，端部不做突出处理，避免干涉其他零件的运动轨迹。锁紧卡笋与传动阻铁的配合面设计为斜度15度的咬合面，这个角度既能够保证锁定状态下承受最大击发力时不会出现自行滑脱，又能保证触发时拨杆带动阻铁转动的过程阻力最小，咬合面的表面粗糙度要求达到Ra1.6，减少反复咬合过程中的磨损量，提升整套机构的使用寿命。整套机构的外形安装边界控制在握持舒适的尺寸范围内，整体宽度不超过35mm，长度方向从握持端到触发端的总长度为120mm，安装接口预留了标准的连接孔位，可以直接适配不同类型的击发类设备主体，不需要额外做转接结构。在装配逻辑上，整套机构采用无焊接、无粘接的全机械装配方式，所有零件都可以通过手工工具完成拆解与组装，方便后期的维护与零件更换，各个运动件之间预留了0.1mm的活动间隙，确保在低温、粉尘等恶劣使用环境下，不会因为零件细微形变或者杂物进入导致机构卡滞。设计过程中还特意考虑了误触发的防护逻辑，阻铁的锁定行程设置了2mm的保险余量，只有当触发拨杆按压到位达到额定行程时，才会完全脱离锁紧位置，日常的轻微触碰或者震动都不会触发机构动作，从结构层面保障使用安全。
