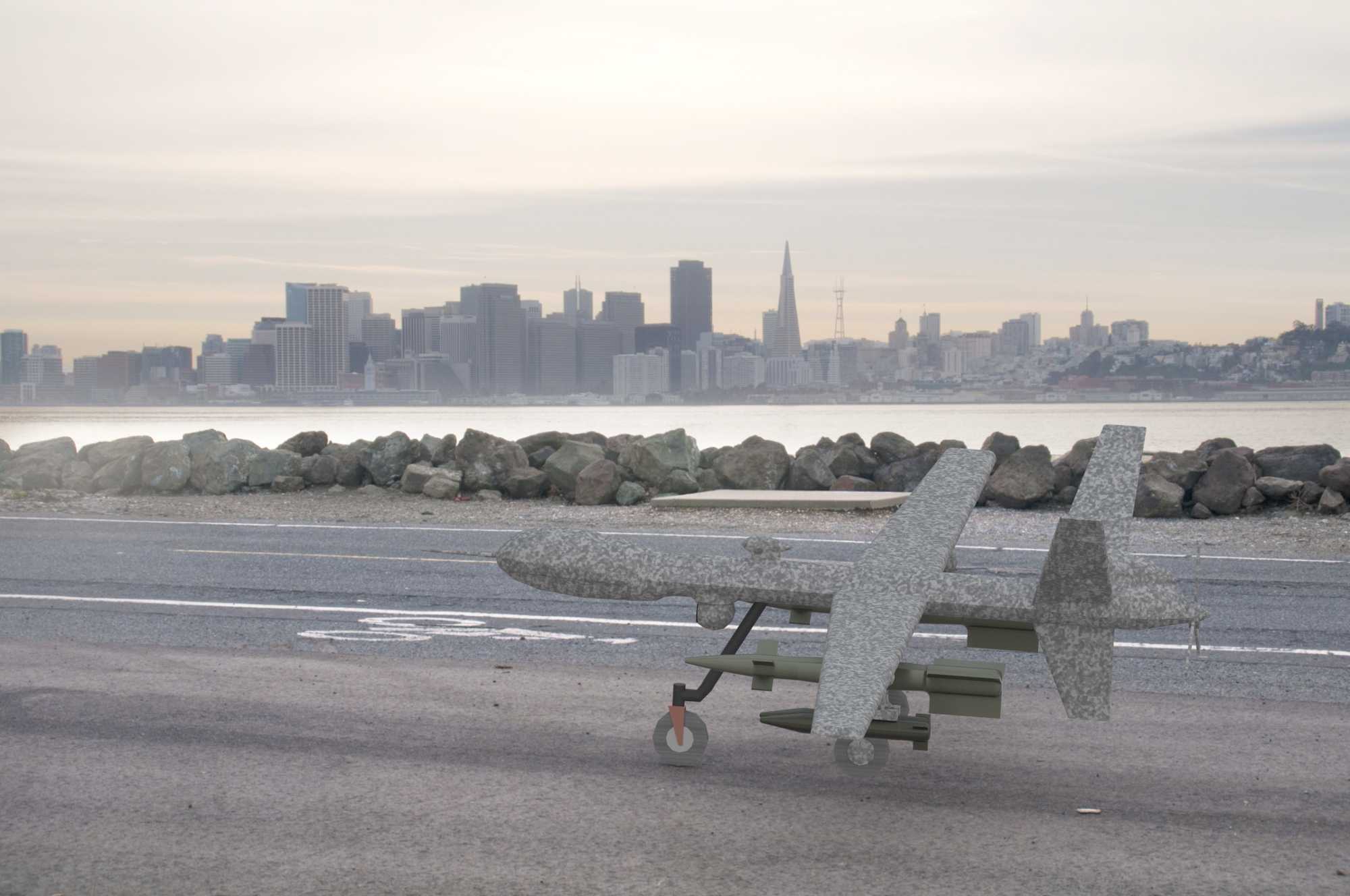

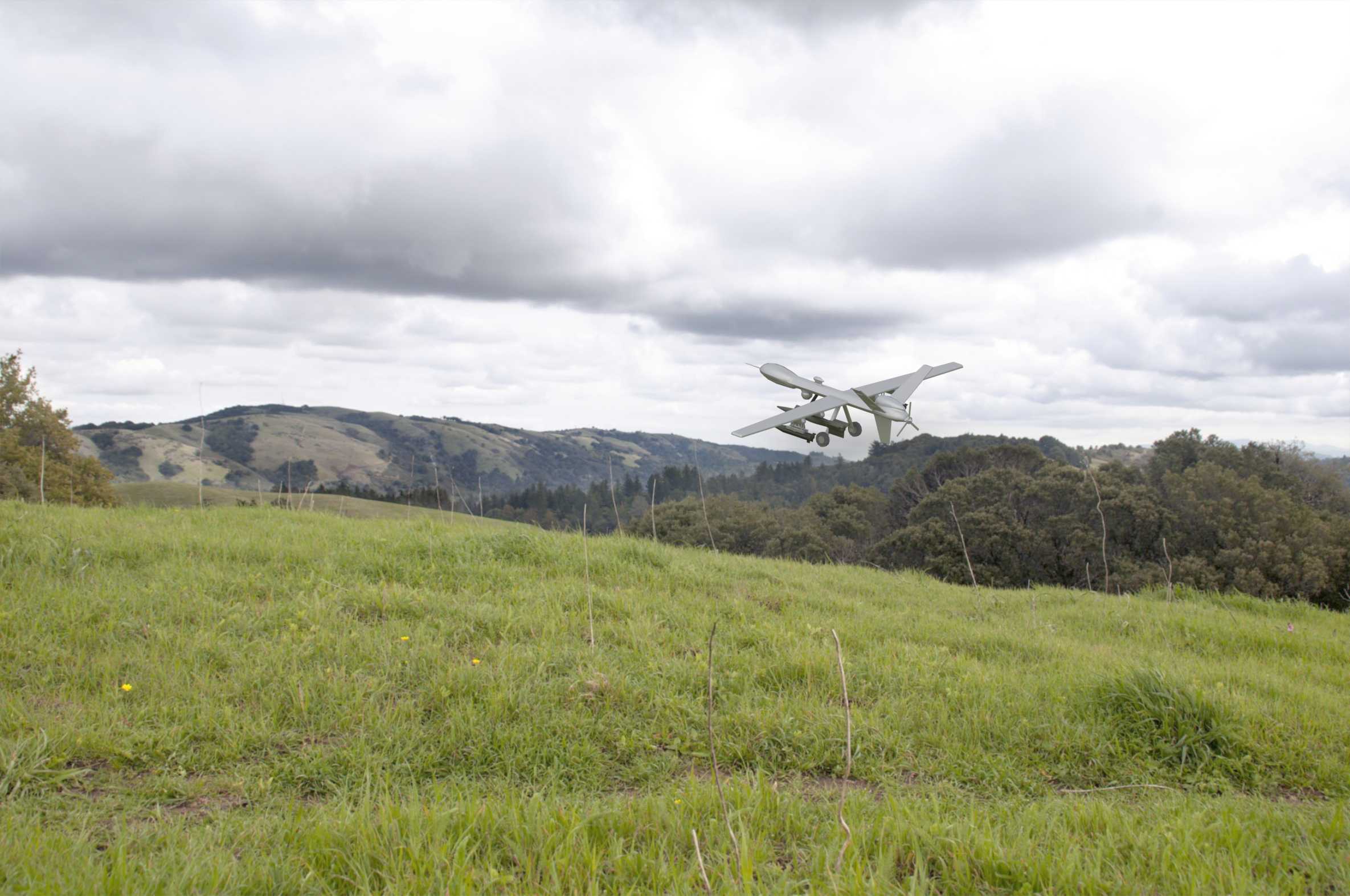

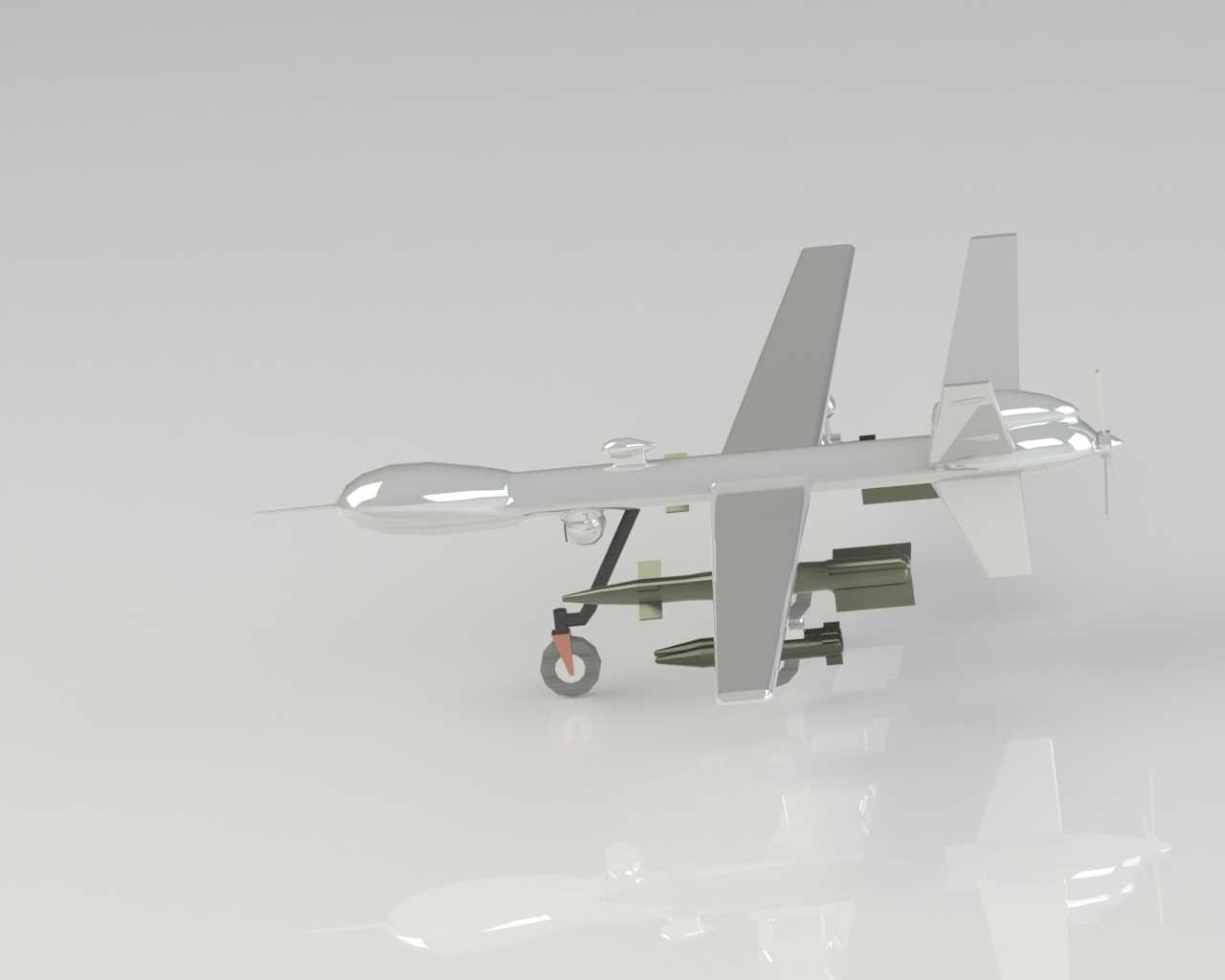

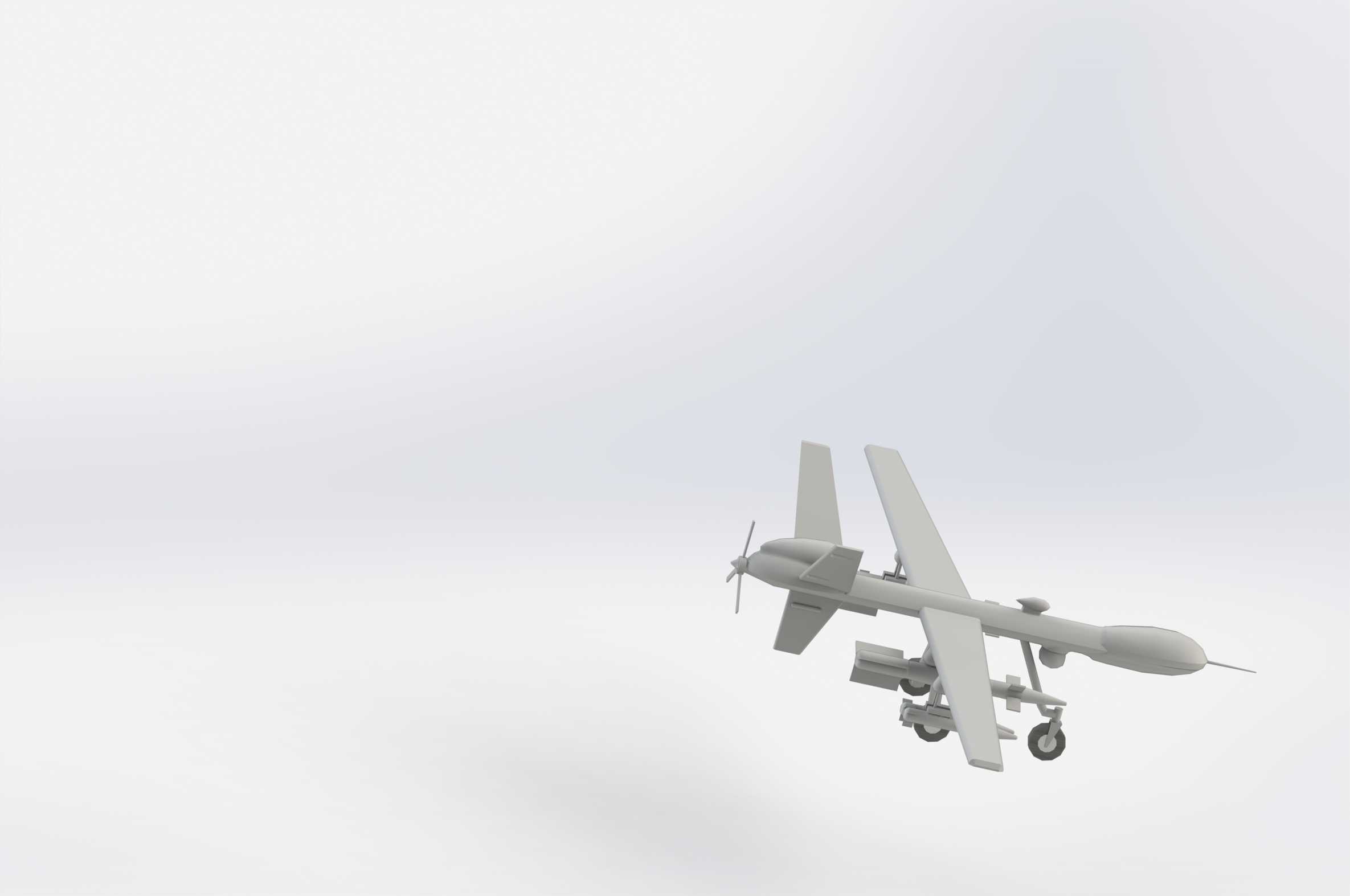

MQ-9收割者察打一体无人机结构建模

本次建模还原的MQ-9平台，最初是在长航时侦察无人机的基础上拓展对地打击能力演化而来，区别于早期仅承担战场监视、目标指示的侦察型无人机，该平台可在任务区域长时间滞空，既可以为地面作战单元提供持续的战场态势信息回传，也能直接对高价值时敏目标实施精确打击，省去了传统作战流程中侦察单元呼叫火力单元的响应延迟，在边境巡逻、反恐作战、要地防空补盲等场景下都有明确的应用价值。

从实际使用场景的需求倒推设计逻辑，长航时任务要求平台必须具备极低的巡航阻力与较高的升阻比，因此整体气动布局采用了大展弦比中单翼设计，机翼后掠角度极小，翼型选用低速巡航效率较高的平凸翼型，能够在较低的发动机推力下维持稳定的巡航飞行，大幅降低单位时间的燃油消耗，支撑数十小时级别的滞空时长。尾翼部分采用V型尾翼布局，相比传统的平尾加垂尾组合，既可以减少尾翼结构带来的气动阻力，也能同时兼顾纵向与航向的操纵稳定性，减少尾翼结构的零件数量，降低整机结构重量。机身采用流线型截面设计，从机头的光电侦察设备舱开始，沿纵轴依次布置航电设备舱、燃油舱、动力舱、尾推螺旋桨，机身截面沿轴向平滑过渡，避免出现突兀的截面突变带来的额外压差阻力。

在功能结构的布置上，机头下方的球形转塔是核心的任务载荷安装位置，内部集成了多光谱光电探测、红外热成像、激光测距照射等模块，转塔采用多自由度伺服机构，可实现360度方位向覆盖与大角度俯仰调节，能够在不改变整机飞行姿态的前提下，持续跟踪锁定地面移动目标。机翼下方设置了多组挂点结构，可根据不同任务需求挂载副油箱、精确制导武器、电子侦察吊舱等不同载荷，挂点位置的机翼结构做了局部加强，能够承受载荷发射、投放时的冲击载荷，同时挂点的接口采用标准化设计，可快速完成不同载荷的换装，适配不同类型的任务剖面。动力系统布置在机身后段，采用涡轮螺旋桨发动机驱动尾部的多叶螺旋桨，相比活塞发动机具备更高的高空功率输出能力，能够支持平台在中高空空域飞行，避开大部分近程防空火力的射高范围，同时螺旋桨布置在尾部，可减少发动机气流对机翼下挂载荷、机头光电设备的气动干扰。

从安装边界与外形尺寸的设计考量来看，整机的翼展远大于机身长度，这种比例设计是为了最大化巡航升阻比，但也对地面停放、转场运输时的空间边界提出了要求，机翼设计有可快速拆卸的连接结构，在需要地面长途转运时，可将外翼段拆解，缩小整机的横向占用空间，满足公路运输、运输机装载的尺寸限制。起落架采用前三点式可收放结构，前起落架布置在机头下方，主起落架布置在机身中部两侧，起飞后起落架可完全收入机身内部，避免外露的起落架产生额外的气动阻力，起落架的缓冲行程经过匹配设计，可在简易前线跑道、平整野战场地完成起降作业，降低对机场保障设施的依赖。机身表面的各类传感器天线、通信天线均采用保形设计，尽量贴合机身曲面安装，减少突出结构带来的阻力增量，同时天线的安装位置经过电磁兼容校核，避免不同频段的通信、探测设备之间产生信号干扰，保证复杂电磁环境下的设备工作稳定性。

在结构细节的建模还原中，需要重点关注各操纵面的偏转边界，机翼后缘的副翼、襟翼，V型尾翼的操纵舵面，都需要明确偏转角度范围与转轴位置，保证后续做飞行动画、结构干涉检查时的准确性。机身蒙皮的分块、口盖位置也按照实际维护需求布置，航电设备舱、发动机舱、燃油加注口的位置都预留了维护口盖，口盖与蒙皮表面齐平，兼顾维护可达性与气动完整性。燃油系统的重心匹配设计也贯穿整体布局，燃油舱沿机身纵轴布置在整机重心附近，随着燃油消耗，整机重心的偏移量控制在允许范围内，避免长航时飞行过程中重心偏移过大影响操纵稳定性。
