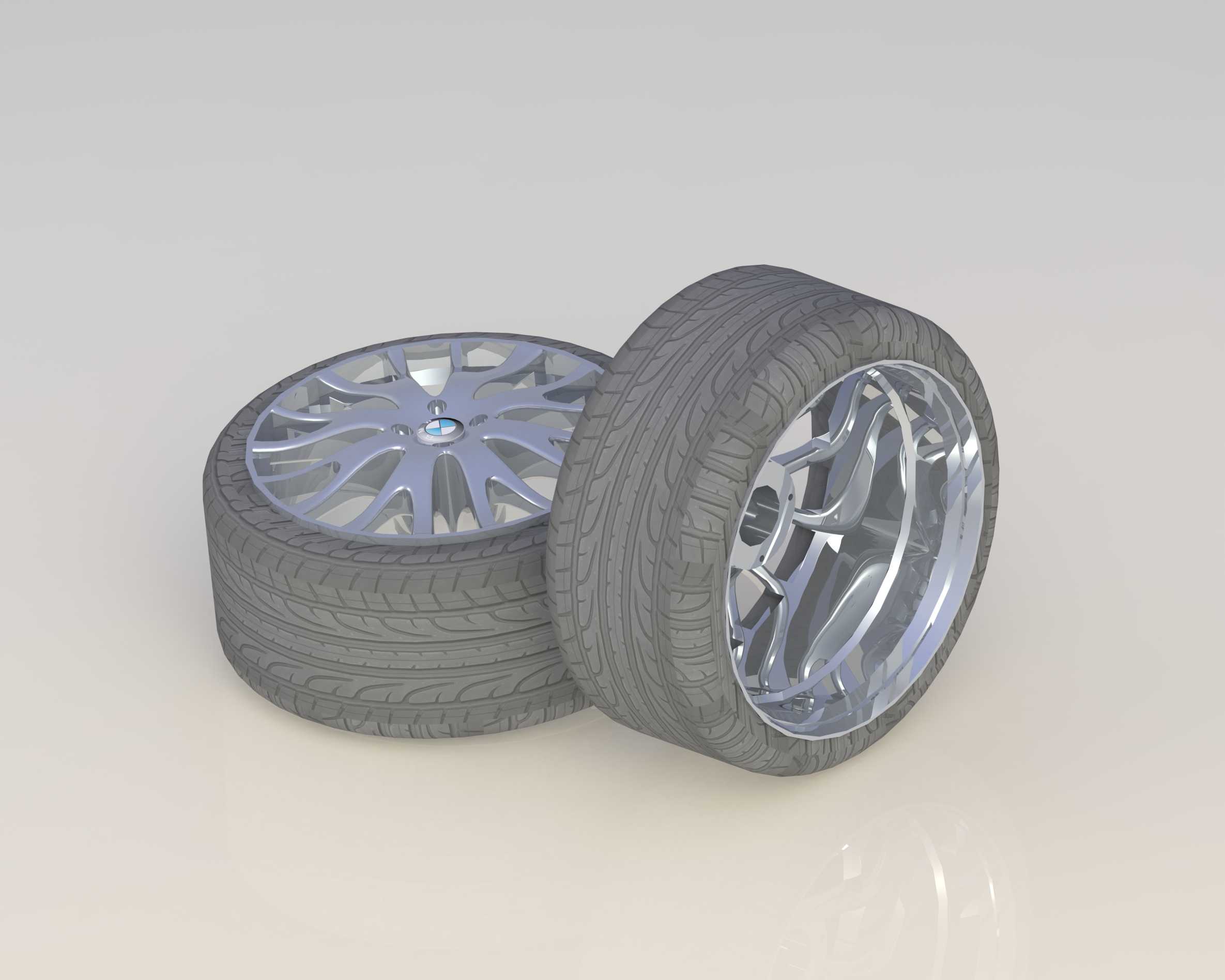

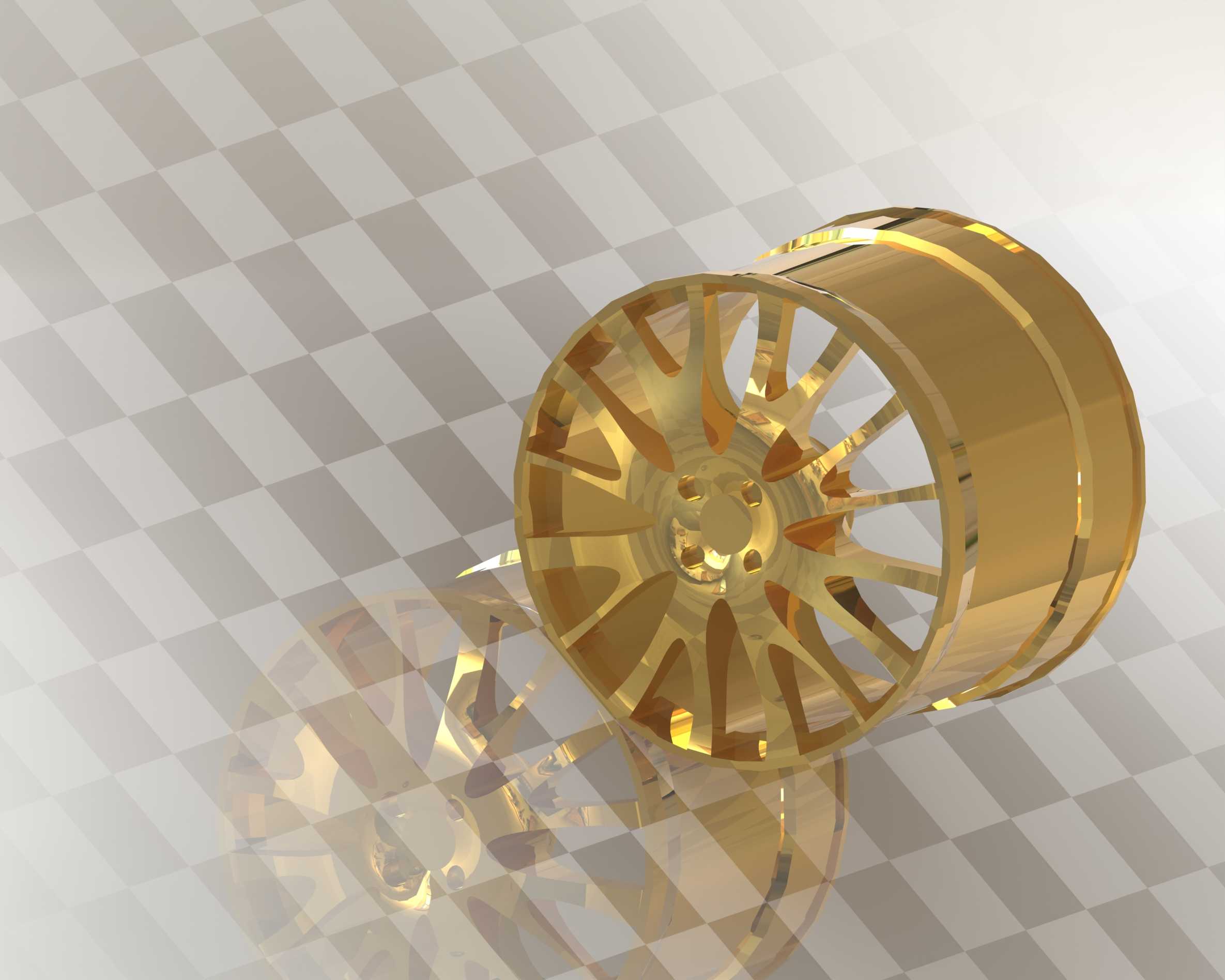

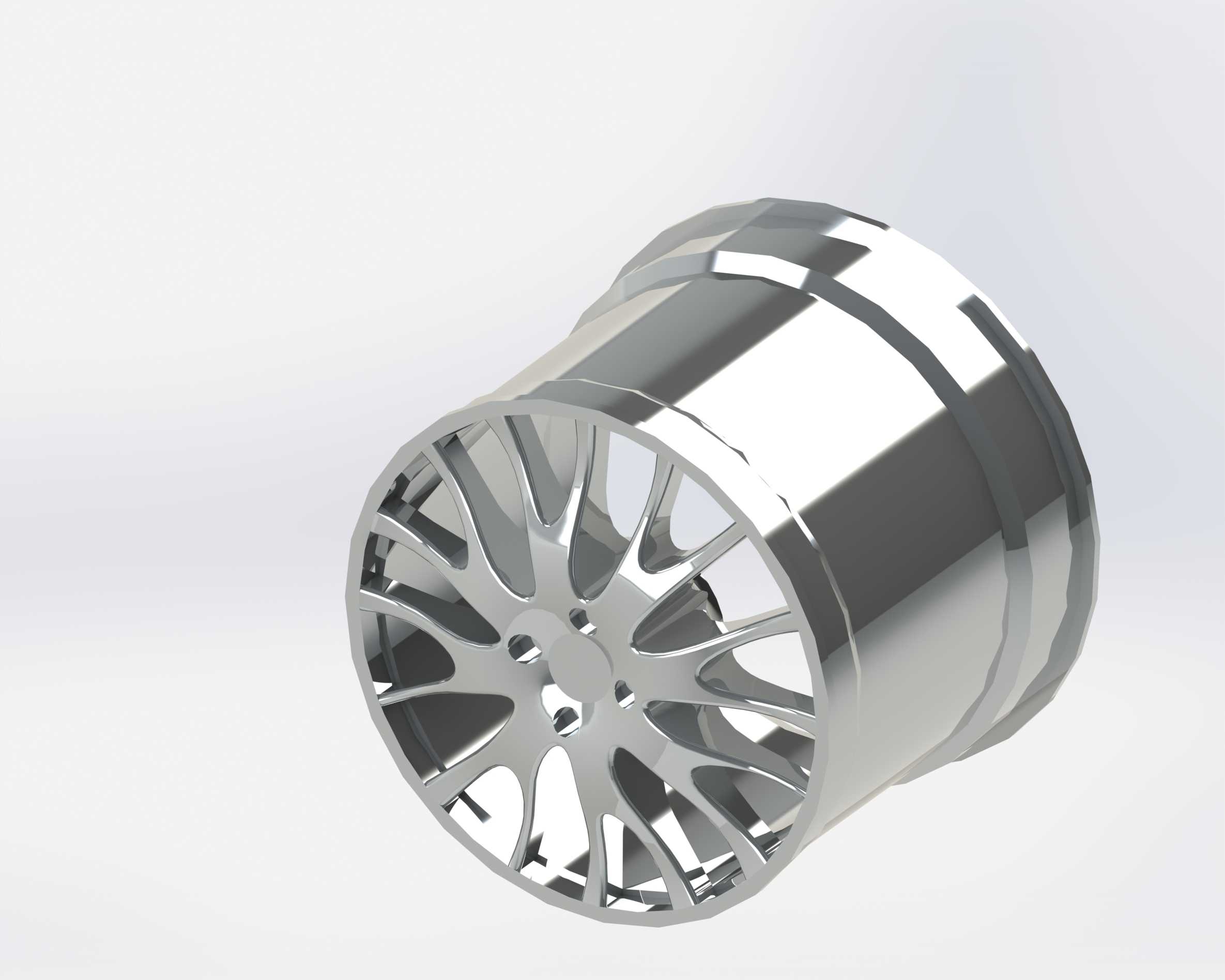

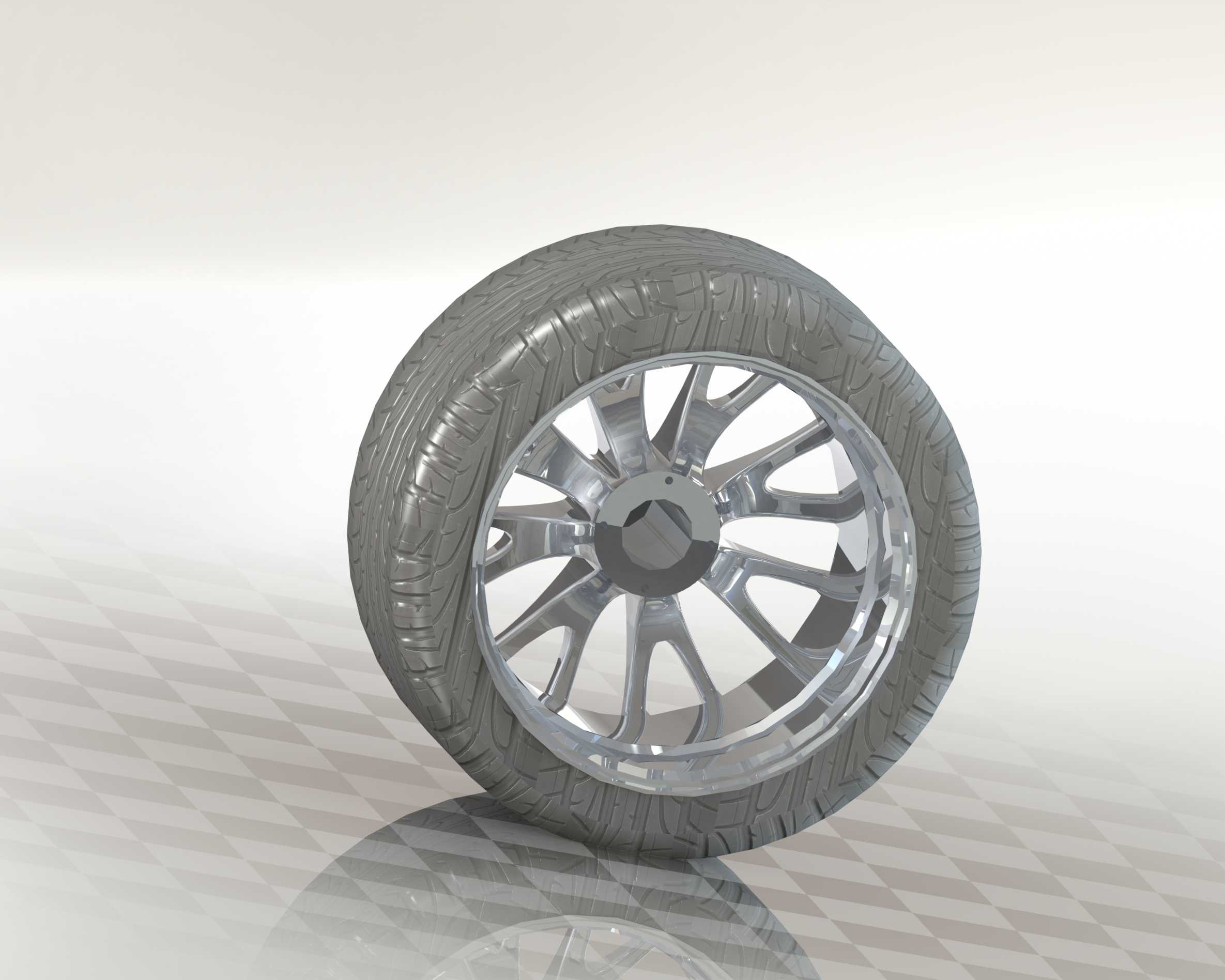

多辐条轻量化乘用车铝合金轮毂结构

在乘用车行走系统的部件选型与结构匹配工作中，轮毂作为连接轮胎与车轴的核心承载构件，其结构合理性直接关系到整车行驶的操控稳定性、簧下质量控制水平以及NVH表现。本次呈现的轮毂结构采用多辐条放射式布局，在设计阶段首先围绕安装边界做了基准约束：中心定位孔与轴头的配合公差严格按照乘用车常用的H7/h6过渡配合设定，周围均布的螺栓孔位置度公差控制在0.1mm以内，适配常规五孔乘用车的PCD安装参数，能够直接匹配对应规格的制动盘、转向节装配接口，不需要额外做转接结构调整。从功能特性层面看，该轮毂的轮辋部分采用等宽轮缘设计，胎圈座的角度与圆角参数完全符合乘用车轮胎的装配标准，能够保证轮胎充气后与轮辋的贴合密封性，避免高速行驶下出现轮胎脱圈、慢漏气的问题；轮辐部分采用变截面厚度设计，靠近中心安装盘的位置厚度更大，向轮辋边缘延伸时逐步收薄，这种设计一方面可以在保证整体结构强度的前提下有效降低轮毂自身重量，减少整车簧下质量，提升悬架系统的响应速度，另一方面放射状的辐条间隙可以为制动系统预留足够的通风空间，车辆连续制动时，行驶气流能够顺着辐条间隙快速带走制动盘、制动片产生的热量，降低制动系统的热衰减风险。在实际应用场景中，这类结构的轮毂多用于家用乘用车、入门级运动车型的配套与改装场景，设计过程中需要同步校核不同工况下的受力表现：车辆过弯时的侧向载荷需要通过轮辐传递到轮辋，带动轮胎提供侧向抓地力，因此辐条与轮辋、中心安装盘的连接位置都做了圆弧过渡处理，避免应力集中导致的结构疲劳开裂；经过颠簸路面时的垂向冲击载荷，会通过轮辋分散到每一根辐条上，多辐条的布局可以将单点载荷均匀拆分，相比少辐条结构拥有更优的抗冲击能力，即使遇到路面坑洼的瞬时冲击，也不容易出现辐条断裂的问题。设计阶段还需要考虑动平衡的匹配要求，整个轮毂的质量分布围绕中心旋转轴做对称校准，轮辋边缘预留了平衡块安装位置，装配轮胎后可以通过加装平衡块将整体动平衡量控制在5g以内，避免高速行驶时出现方向盘抖动的问题。另外，轮毂的中心孔端面设计有定位凸台，装配时可以与轴头端面紧密贴合，保证车轮旋转的同轴度，减少高速旋转时的径向跳动量，既可以提升行驶平顺性，也能降低轮胎的异常磨损速率。从安装边界来看，该轮毂的偏距参数经过适配调校，装车后轮距变化控制在合理范围内，不会与翼子板、悬架摆臂、制动卡钳发生运动干涉，转向打满时轮胎与轮拱内衬的间隙保留足够安全距离，即使在最大载荷下悬架压缩到极限位置，也不会出现轮胎蹭擦车身部件的问题。轮辋的槽底深度设计也兼顾了轮胎拆装的便利性，维修更换轮胎时不需要使用过大的撬装力就能完成轮胎与轮辋的分离，不会对轮辋表面造成撬伤，同时槽底的气门嘴安装孔位置做了加厚处理，避免气门嘴安装后出现漏气、松动的问题。
