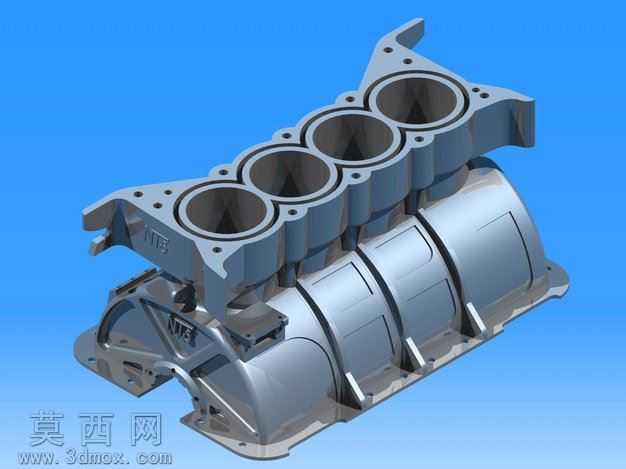

直列四缸发动机缸体总成三维设计作品

本作品为直列四缸发动机核心缸体组件的三维建模成果，建模过程严格遵循内燃机缸体的真实结构比例与工程设计逻辑，首先通过草图绘制完成缸体顶面缸孔排布的基准轮廓，精准定位四个等距排列的气缸腔中心位置，保证缸心距参数符合量产直列四缸引擎的通用设计规范。建模阶段采用实体拉伸与布尔运算结合的方式，先构建缸体的主体基体结构，再逐步切削出四个贯通式气缸腔，腔体内壁预留出合理的壁厚区间，兼顾结构强度与轻量化设计需求。随后对缸体顶面的螺栓安装孔、定位销孔进行阵列排布，所有孔位的位置度、孔径参数均匹配真实引擎的装配要求，确保后续虚拟装配时可与气缸盖、螺栓等部件完成精准配合。针对缸体下半部分的曲轴箱结构，建模时通过曲面扫掠与实体加厚的方式构建出弧形加强筋结构，筋条沿缸体轴向均匀分布，既还原了真实缸体的强化设计，也通过结构优化提升了模型的细节还原度。材质渲染阶段为缸体赋予了哑光金属铸铁材质，调整材质的粗糙度、金属度参数模拟出铸铝缸体经机加工后的细腻金属质感，对缸孔内壁、安装接合面等机加工区域单独赋予高光金属材质，区分出铸造面与加工面的视觉差异。场景搭建时采用纯蓝色渐变背景突出模型主体，搭配柔和的环境光与定向补光，清晰呈现缸体表面的结构转折、加强筋轮廓与孔位细节，避免阴影过重遮挡结构特征。设计过程中重点还原了缸体的集成式结构特征，将缸筒、曲轴箱、安装支脚等结构整合为单一组件，准确呈现了直列四缸引擎紧凑的布局特点，所有结构过渡处均添加了符合工程工艺要求的圆角特征，避免尖锐棱角，还原真实零部件的加工工艺特性，整体模型结构完整、细节丰富，可用于内燃机结构教学、动力系统装配演示等场景。
