煤气检测传感器内嵌式安装面板结构

　　这款结构件是家用及商用燃气探测设备的核心内嵌安装承载面板，主要适配壁挂式煤气检测传感器的内置装配需求，在民用住宅厨房、餐饮商户后厨、燃气调压站值守间、地下燃气管道巡检舱等场景中，作为传感器核心电路与传感元件的防护承载基体使用。日常工况下，该面板直接与设备外壳配合，将传感检测模块、状态指示组件、声光报警元件规整固定在预设位置，避免内部元器件受厨房油烟侵蚀、后厨潮湿空气锈蚀或是安装过程中的外力磕碰损伤。

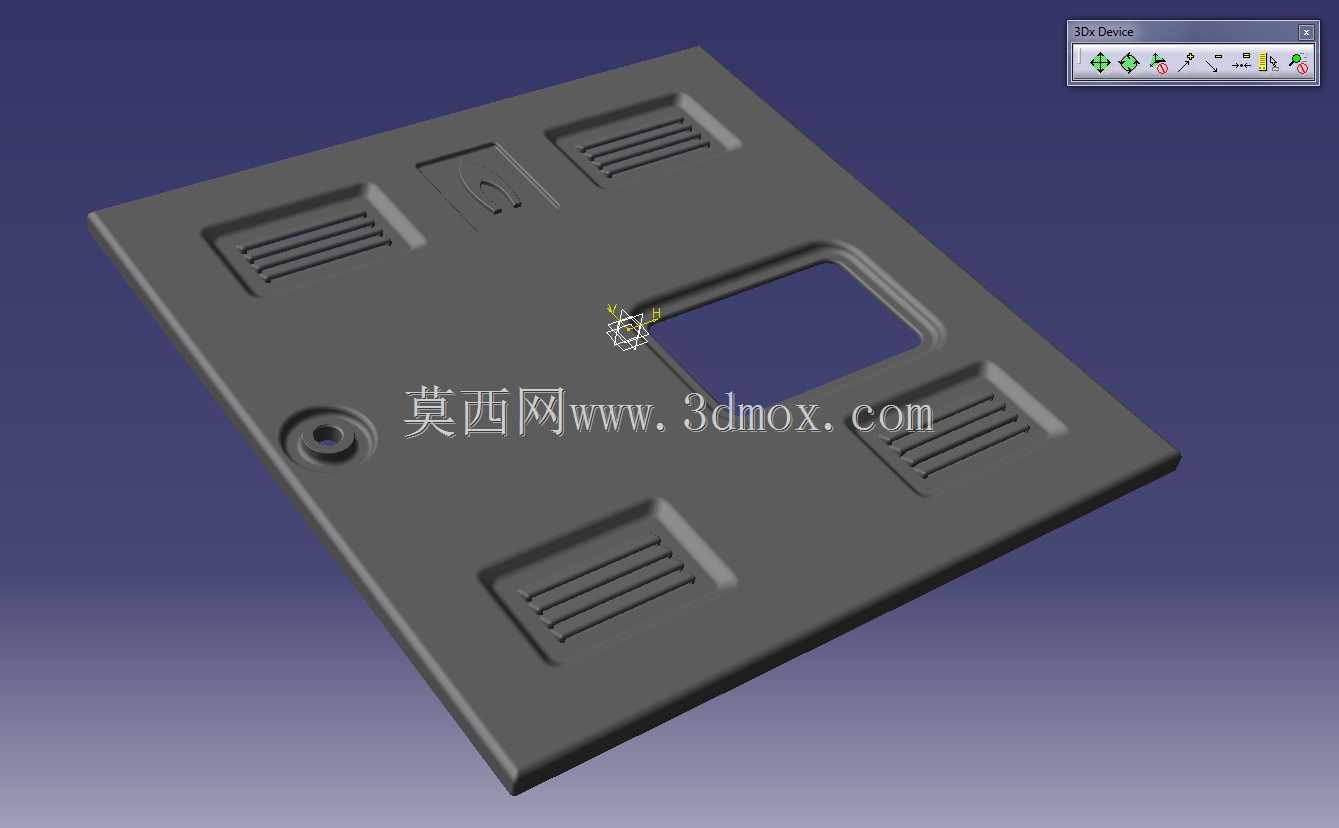

　　从功能设计层面看，面板上分布的多组长条形通风格栅，是经过流场验证的通气结构，每一组格栅的开槽宽度、筋条厚度都经过反复调校，既可以保证环境中的煤气组分能够顺畅扩散到面板内侧的半导体检测元件表面，缩短报警响应时长，又能阻挡大颗粒的油烟污渍、烹饪飞溅物直接接触检测元件，延长传感核心的使用寿命。面板中部预留的方形镂空位，是为传感器的数显窗口或者状态指示灯组预留的安装位，安装后显示面与面板外表面基本齐平，不会出现凸起积灰的死角，日常清洁时用干布擦拭即可，不会因为积灰遮挡导致用户无法直观查看设备运行状态。面板边角处的沉孔安装位，采用了同轴度公差管控的设计，装配时螺丝锁紧后不会出现面板翘曲的问题，同时沉孔深度刚好覆盖螺丝头部，避免螺丝凸起刮蹭安装墙面或是用户手部。

　　设计过程中优先考虑了嵌入式安装的适配性，面板整体采用薄壁平板式构型，边缘做了微小的倒角处理，能够直接卡入传感器外壳的预设卡槽内，不需要额外增加固定压片就可以实现预定位，提升装配线的组装效率。面板背面的格栅位置做了细微的加强筋结构，筋条高度不超过2毫米，既不会额外占用内部元器件的安装空间，又能提升薄壁面板的整体刚性，避免在长期使用过程中因为温度变化出现翘曲变形，导致格栅缝隙宽窄变化影响通气效率。所有格栅的开槽方向都做了斜向导流设计，当环境中有少量溅水时，水流会顺着斜向筋条直接排出面板区域，不会渗入内部电路区域，满足基础的防泼溅要求，适配厨房这类存在少量水渍的使用场景。

　　从安装边界尺寸来看，面板整体为正方形构型，厚度控制在3毫米以内，安装时不需要在墙面预留过深的嵌入槽，常规86型接线盒的预埋深度就可以满足整套传感器的安装需求，适配现有家装的墙面布线规范。面板上的各个功能开孔位置都与内部元器件的安装位做了对位校验，数显窗的镂空边缘做了0.5毫米的让位台阶，粘贴透明防护片时不会出现溢胶、凸起的问题，保证外观面的平整性。考虑到煤气检测设备需要长期固定在墙面不轻易拆卸，面板的材质选用了具备一定阻燃性能的工程塑料，在靠近电路发热元件的区域，面板厚度做了局部加厚处理，避免长期受热出现形变。各个格栅筋条的边缘都做了圆角钝化处理，装配过程中不会划伤作业人员的手部，也不会割伤内部连接的细软导线。在实际装配验证中，这款面板与外壳的配合间隙控制在0.2毫米以内，既不会因为间隙过大出现晃动异响，也不会因为间隙过小导致装配困难，适配量产环节的快速组装要求，不需要额外做修配调整就可以达到合格的装配精度。
