IKT标识三通式工业气体调节装置

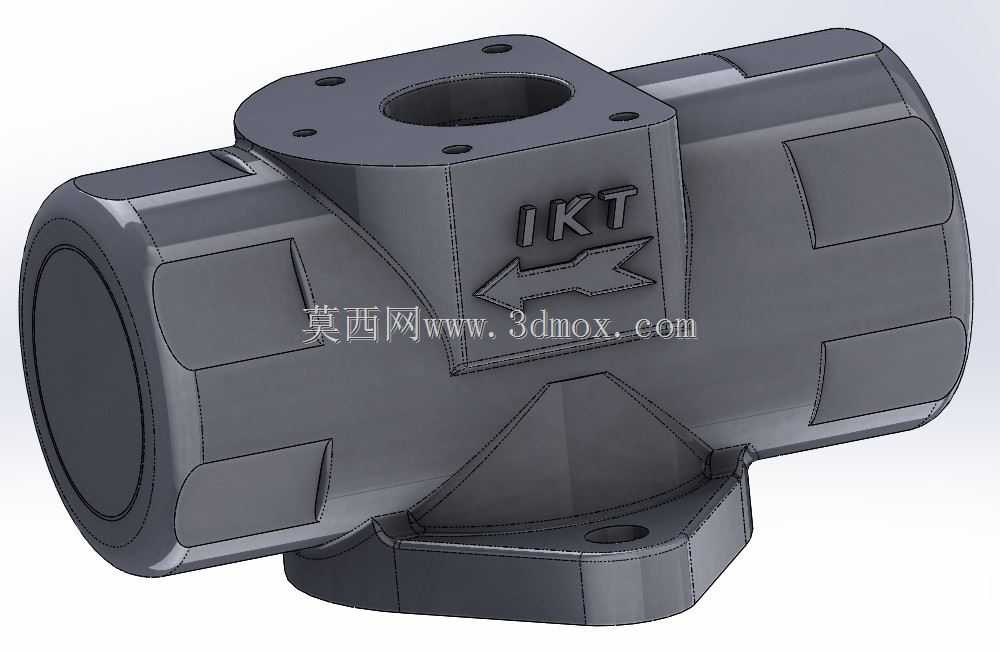

　　在工业气动控制、气体输送管路、实验室气路系统以及中小型燃气调压场景中，这类带流向标识的三通式气体调节部件是管路压力平衡、流向切换与流量适配的核心执行元件，区别于普通两通截止阀，它的三向接口结构可以在不额外加装三通接头的前提下，同时完成主路供气、支路泄压或者旁路取压的功能，大幅减少管路连接点的泄漏风险。从结构设计来看，主体采用一体化铸造成型的壳体结构，顶部设置带均布安装孔的法兰对接面，用来匹配对应规格的调节芯组件或者压力传感模块，底部带有带安装孔的一体式支撑脚，不需要额外设计固定支架就可以直接通过螺栓锁紧在安装基座上，侧面两个同轴的管路接口用来串接在主气路中，壳体表面压铸的IKT标识与箭头流向标记，能在现场装配时直接识别介质流向，避免反向安装导致的调节失效或者内部密封件损坏。

　　设计过程中首先要考虑的是壳体的承压能力，这类部件通常应用在0.1-1.6MPa的低压气体输送场景，壳体壁厚的取值需要结合铸造工艺的圆角过渡做应力分散，在接口与主体衔接的位置、顶部法兰与壳体的连接位置都做了加厚的加强筋结构，避免在长期承压或者管路应力拉扯下出现开裂。外表面的块状凹槽结构并不是单纯的装饰设计，一方面是铸造过程中减少壁厚差导致的缩孔缺陷，另一方面在实际使用中可以增加壳体的散热面积，当输送的气体存在温度波动时，能更快平衡壳体与环境的温差，减少冷凝水附着对壳体表面的腐蚀。

　　安装边界方面，顶部法兰的安装孔采用圆周均布设计，孔位公差按照H7级精度控制，保证和上部调节组件的同轴度，避免装配后出现阀芯卡滞的问题；底部支撑脚的安装孔为长圆孔设计，可以抵消管路安装时的位置累计误差，降低现场装配的调整难度。侧面两个主接口的同轴度控制在0.05mm以内，保证和管路对接时不会出现别劲的情况，减少密封垫片的局部压损。内部流道采用圆弧过渡设计，避免直角结构导致的气体紊流，降低气体通过时的压损，同时减少气流脉动对下游传感元件的检测精度影响。

　　从功能适配角度，这类结构的气体调节器可以根据使用场景更换内部的调节芯，适配不同的调压范围或者通径需求，壳体的通用化设计可以覆盖多种常见工业气体的输送需求，包括压缩空气、氮气、惰性气体以及经过净化的燃气，在选型时只需要确认接口通径、额定承压范围以及安装空间尺寸，就可以直接替换同规格的老旧部件，不需要重新改动周边管路布局。在三维建模过程中，这类铸件的建模需要重点处理拔模斜度与铸造圆角的匹配，所有外露的棱边都做了R2-R3的圆角处理，既符合铸造工艺要求，也能避免装配过程中锐边划伤操作人员。壳体上的标识采用压铸一体成型，不需要后续丝印或者铆接标牌，在长期使用中不会出现标识脱落的问题，方便后期运维时快速识别部件参数与流向。
