壁挂式多场景水瓶固定托架结构设计

这类壁挂式水瓶托架在日常生产生活场景中覆盖范围极广，从工业生产车间的工位旁、流水线立柱侧，到商用空间的餐饮门店操作区、公共服务场所的墙面，再到家用场景的厨房、卫浴、阳台区域，都能看到这类结构的实际应用，核心作用是为圆柱状瓶装容器提供稳定的竖向固定支撑，避免水瓶倾倒造成液体泼洒、容器滚落磕碰的问题，同时充分利用垂直墙面空间释放台面操作面积，解决零散容器摆放杂乱的收纳痛点。

从功能特性上看，该托架采用上下双环支撑的结构逻辑，上部环体主要对水瓶的中上部进行径向限位，下部环体承担水瓶的整体竖向承重，同时配合环体间的竖向连接筋形成稳定的框架受力结构，避免单环固定带来的容器晃动、倾斜问题。背部的安装支耳为一体化延伸结构，支耳上预留的安装孔可适配自攻螺丝、膨胀螺栓等多种常规紧固件，既可以在木质墙面、金属型材立柱上直接安装，也能在混凝土墙面通过膨胀件完成固定，安装后整体结构的承重冗余可覆盖常规1-2L容量的瓶装水、清洁剂、消毒液等圆柱容器的承重需求，不会出现长期承重后结构变形的问题。

设计过程中首先要明确核心的适配边界，下部环体的内径尺寸需要匹配主流瓶装容器的最大外径，常规设计中下部环体内径控制在80-90mm区间，可覆盖绝大多数市售瓶装饮用水、大容积清洁液瓶的底部尺寸，上部环体内径与下部保持一致或略小2-3mm，既方便容器顺畅取放，又能在容器插入后提供足够的径向约束，避免容器在架体内出现大幅度晃动。上下环体的垂直间距需要结合常规水瓶的高度比例设置，间距控制在180-220mm区间时，既能保证容器插入后重心落在架体支撑范围内，又不会因为间距过小导致支撑点过于集中、架体受力过大的问题。背部安装支耳的突出高度需要控制在10-15mm，预留出紧固件安装的操作空间，同时避免支耳突出过多导致架体离墙距离过大、取放容器时产生额外晃动感。

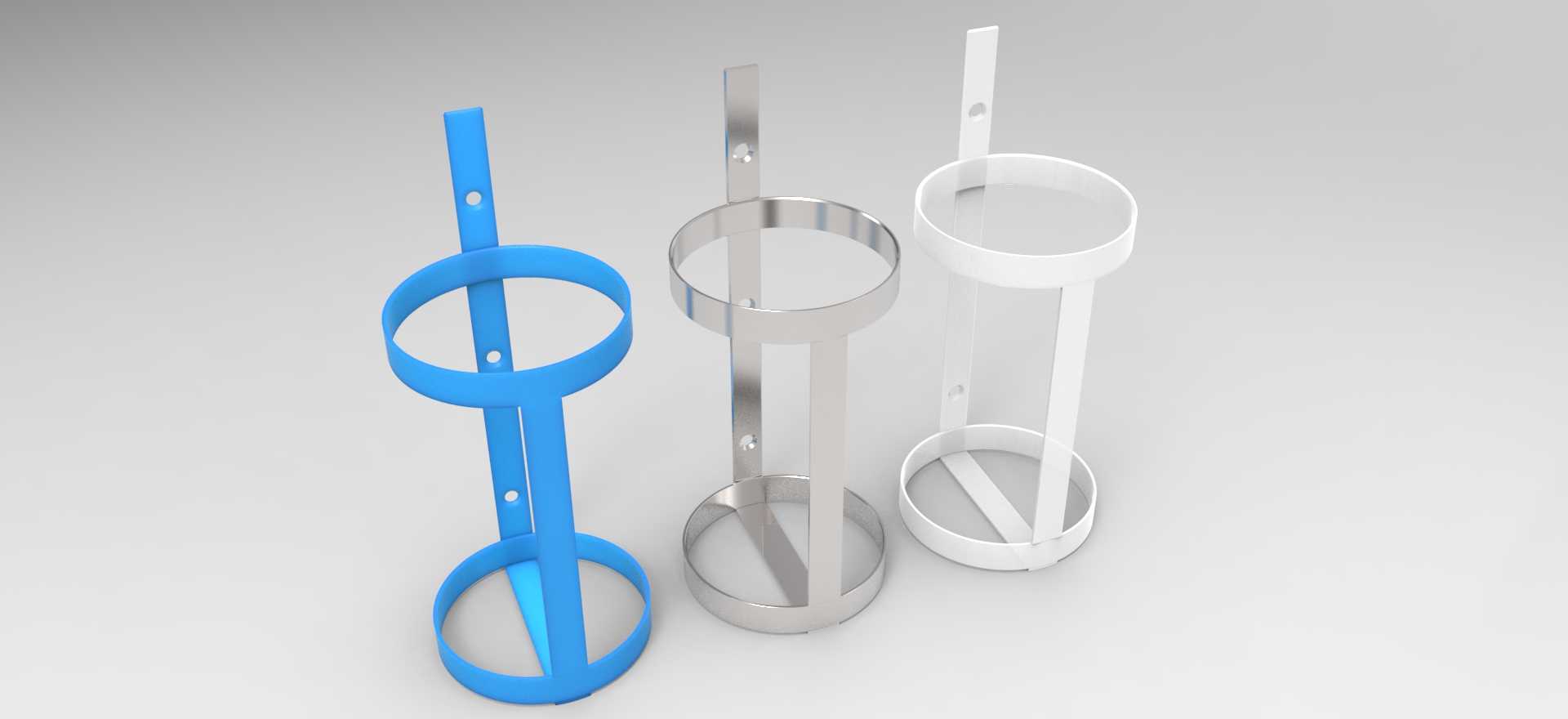

结构细节上，所有环体与连接筋的衔接位置均做圆弧过渡处理，一方面避免尖锐边角在安装、取放容器过程中划伤操作人员或刮花容器表面，另一方面圆弧过渡可大幅降低冲压、折弯加工过程中的应力集中问题，提升结构整体的抗疲劳强度，长期反复取放容器也不会出现衔接位置开裂的情况。不同表面处理的版本可适配不同的使用场景，喷塑彩色版本多用于家用、商用等对外观协调性有要求的场景，金属原色抛光版本多用于工业车间、设备旁等对耐用性要求更高的场景，塑料材质版本则多用于潮湿环境下避免锈蚀问题。

安装边界方面，该托架对安装基面的要求较低，只要基面平整度误差不超过5mm、基面本身有足够的承重能力（单点位承重不低于5kg即可满足使用需求），都可以完成稳定安装。安装时仅需要在基面上对应两个安装孔的位置标记点位，完成紧固件预固定后调整架体的水平度，再将紧固件锁紧即可，整个安装过程不需要复杂的专用工具，普通操作人员借助手电钻、螺丝刀即可在十分钟内完成全部安装操作。使用过程中不需要额外的维护，仅需要定期检查紧固件是否出现松动即可，架体本身的开放式结构不会积存污渍，清洁时直接用抹布擦拭即可完成打理，没有清洁死角。

在实际选型应用中，可根据具体的安装场景选择对应材质和表面处理的版本，比如在经常接触水的卫浴、厨房场景，优先选择防锈性能更好的塑料或不锈钢材质版本；在工业车间有油污、粉尘的场景，选择金属材质表面喷塑的版本，抗污抗磕碰性能更强；在儿童活动区域，选择全圆弧边角的塑料版本，避免磕碰造成的伤害。该结构的设计逻辑也具备很强的拓展性，可通过调整环体内径适配不同直径的容器，比如调整为更小的环径用于固定洗手液瓶、矿泉水瓶，调整为更大的环径用于固定保温壶、大容量化工溶剂瓶等，只需要调整环体尺寸和连接筋长度即可快速衍生出适配不同需求的变体结构，不需要对整体受力逻辑做大幅修改。
