小型内燃机化油器密封防护端盖结构

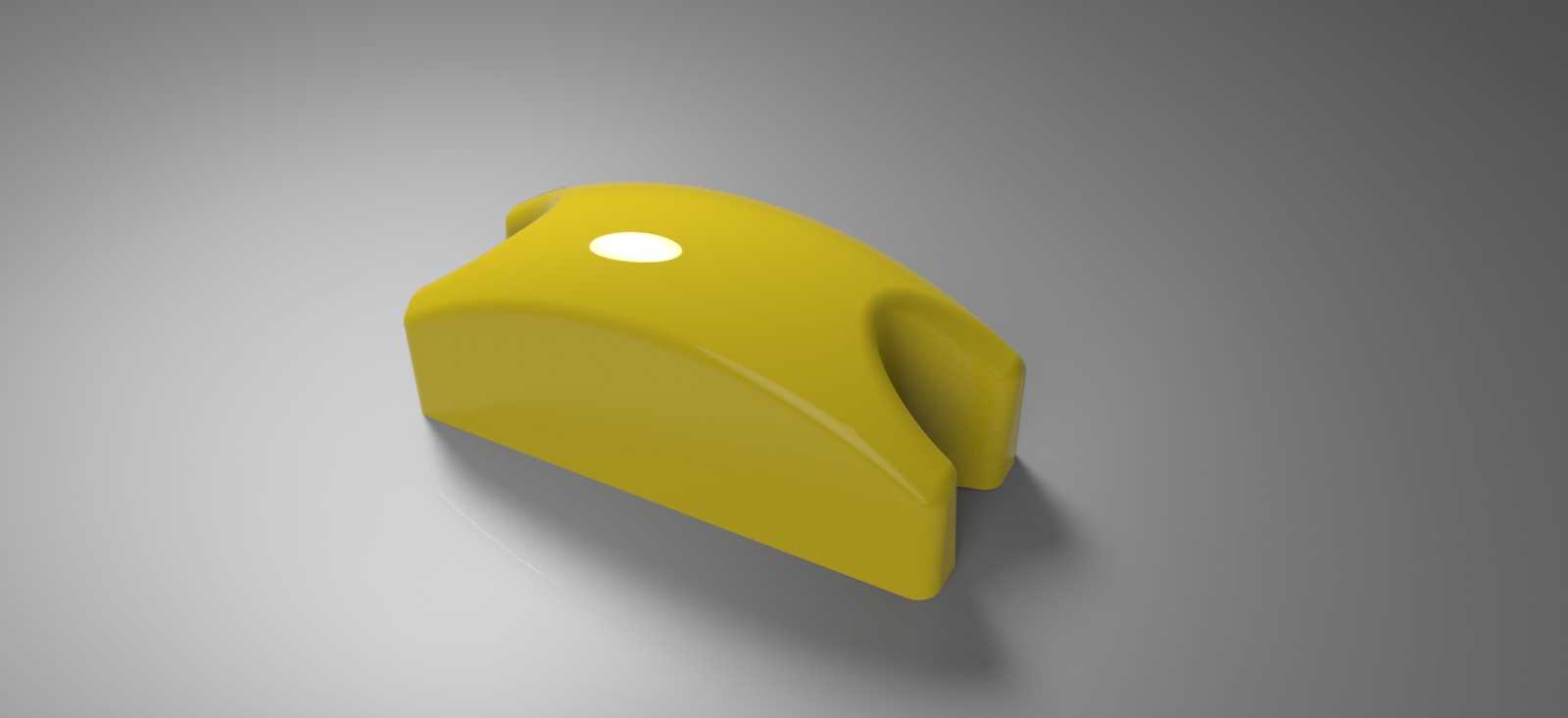

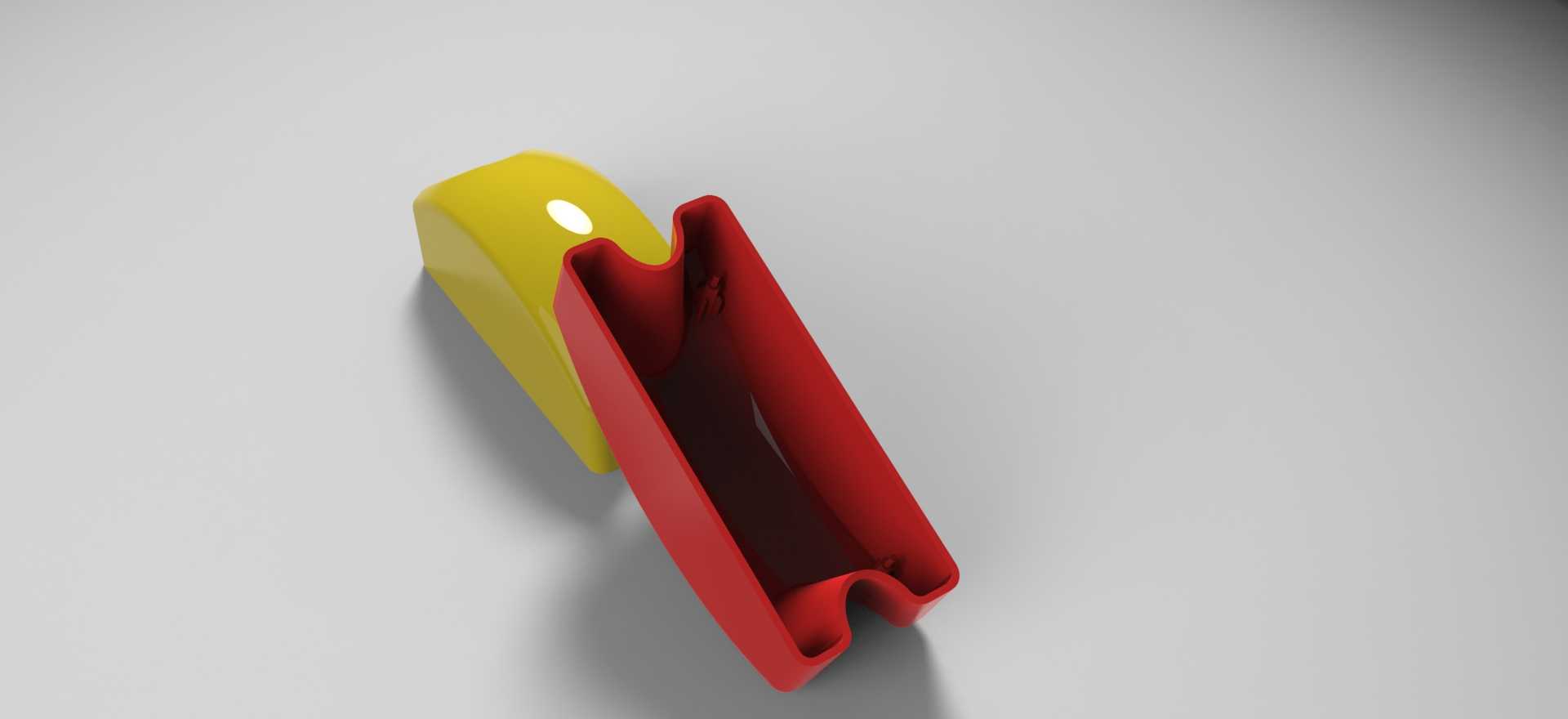

在通用小型内燃机、园林机械、摩托类动力设备的燃油供给系统中，化油器作为油气混合的核心部件，其上端的防护端盖直接关系到化油器腔体的密封性能、防尘防水能力，以及日常调校维护的操作便利性。这款化油器盖的结构设计，完全围绕化油器本体的安装边界展开，整体采用弧面过渡的块状构型，没有突兀的棱角结构，一方面可以避免设备运行过程中磕碰周边管线，另一方面弧面的导流设计能够让落在盖体上的雨水、灰尘顺着曲面滑落，不会在安装接缝处堆积渗透。从功能特性来看，该端盖首先承担的是化油器浮子室或者调校腔的密封作用，盖体内侧预设的密封槽可以适配耐油橡胶密封圈，安装后能够隔绝外界的粉尘、水汽进入化油器内部，避免油气混合比因为杂质进入出现偏差，也能防止燃油挥发造成的配比失调。其次盖体侧面的内凹式卡槽结构，是专门为快速拆装设计的，日常维护调整化油器油针、清洗腔体的时候，不需要额外的专用工具，通过卡槽施力就可以平稳旋开端盖，不会因为施力不均造成盖体变形或者密封面磨损。设计过程中，首先要匹配对应型号化油器的上端安装止口尺寸，盖体的配合公差控制在过渡配合区间，既不会因为间隙过大造成密封失效，也不会因为过盈配合导致拆装困难。盖体顶部的圆形定位凸点，是安装对位的标识结构，装配时将凸点对准化油器本体上的标记位，就能保证内部密封槽与密封圈完全贴合，避免装偏造成的漏油问题。外形尺寸上，盖体的整体高度控制在不超出化油器本体上部的安装空间边界，不会和空滤器的安装支架产生干涉，侧面的内凹结构深度刚好适配手指施力的弧度，拆装的时候不会出现打滑的情况。从实际应用场景来看，这类化油器盖广泛适配于通用汽油机、小型摩托、割草机、油锯这类采用化油器供油的动力设备，在户外作业的复杂工况下，盖体的结构强度能够抵御树枝飞溅、碎石磕碰的冲击，不会轻易出现开裂破损。不同于平面结构的端盖，这款弧面构型的盖体在同等壁厚下的抗变形能力更强，当化油器内部因为温度变化出现轻微压力波动时，弧面结构可以分散应力，不会出现盖体翘曲导致的密封失效问题。设计时还考虑了材质的适配性，这类端盖一般采用耐油改性尼龙或者压铸铝合金制作，三维建模过程中需要重点校验密封面的平面度，以及安装卡槽的受力强度，避免反复拆装后卡槽出现断裂。安装边界方面，盖体旋合后的最大外径不会超出化油器本体的安装法兰轮廓，不需要额外预留周边的避让空间，在紧凑的动力舱布局中也能顺利装配，不需要调整周边的管线、支架位置。对于结构设计从业者来说，这类小型密封端盖的设计核心不在于复杂的曲面造型，而在于配合精度的把控、使用场景下的功能适配，每一处的曲面过渡、卡槽位置、凸点标识，都是围绕实际装配、维护、工况防护的需求来设定的，没有多余的装饰性结构，完全服务于部件的功能实现。在建模过程中，需要先提取化油器上端的安装接口数据，确定止口直径、螺纹旋合长度、密封槽的位置尺寸，再基于这些边界数据构建盖体的主体结构，侧面的内凹施力槽要做圆角过渡，避免应力集中造成的结构断裂，顶部的弧面曲率要兼顾导流效果和结构强度，壁厚保持均匀，避免注塑或者压铸过程中出现缩痕、气孔等成型缺陷。
