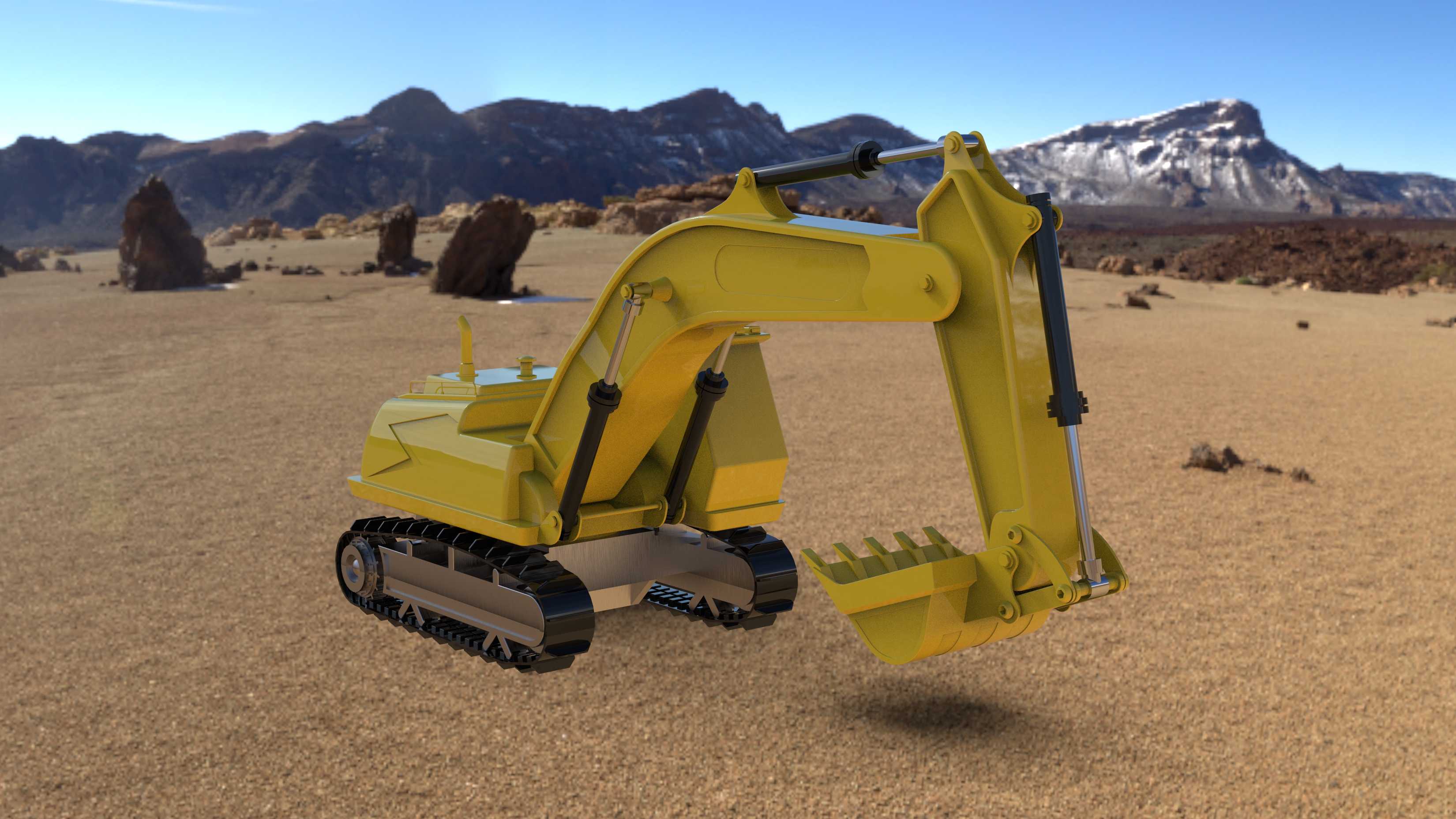

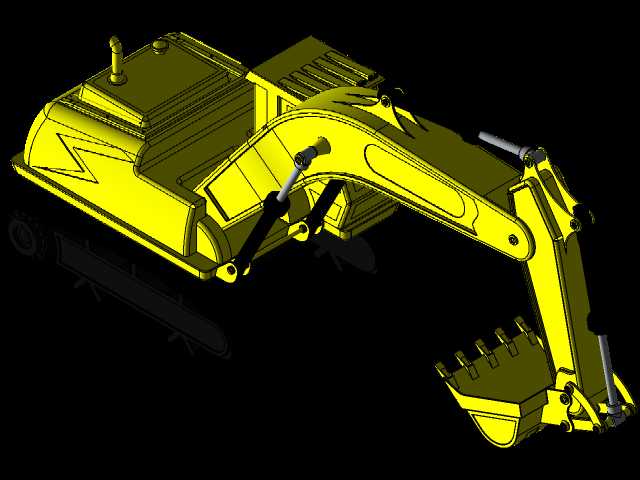

履带式液压挖掘设备三维结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:336357
  • 履带式液压挖掘设备三维结构设计
  • 履带式液压挖掘设备三维结构设计

在土方作业、矿山剥离、基建场地平整这类工况里,履带式挖掘设备的通过性优势是轮式设备无法替代的,尤其是在松软沙地、碎石坡面这类非硬化场地,履带的接地比压能控制在较低区间,避免作业时沉陷打滑。这套三维结构在设计时,首先考虑的是作业半径与挖掘力的匹配,动臂与斗杆的铰接点位置经过多轮迭代,确保在最大挖掘深度位置时,铲斗油缸的推力能有效传递到斗齿,不会出现力臂过短导致的挖掘无力问题。行走部分采用的是整体式履带架设计,驱动轮布置在履带架后端,导向轮在前端,张紧装置集成在导向轮侧,可通过注油方式调整履带张紧度,适配不同磨损程度的履带板,托链轮与支重轮的排布间距经过核算,能保证履带在行走过程中不会出现脱轨情况,同时支重轮的承载能力覆盖整机作业时的最大偏载工况,哪怕是单侧履带承载整机70%重量时,轮体与轴的配合面也不会出现压溃变形。液压系统的管路排布在建模时特意预留了安装间隙,动臂上的油缸进回油管路顺着动臂腹板内侧布置,既避免作业时飞石砸碰管路,也不会在动臂俯仰过程中出现管路拉扯、弯折的问题,铲斗的斗齿采用可更换式结构,斗齿座与铲斗本体焊接固定,斗齿通过销钉锁紧,磨损后可快速拆卸更换,无需整体更换铲斗,降低现场维护成本。上部转台的回转支承安装面做了平面度公差约束,建模时将回转中心与整机重心的偏移量控制在合理范围,避免回转作业时出现偏重导致的回转卡顿,驾驶室的安装位置预留了足够的视野空间,操作人员坐在驾驶位可直接观察到铲斗的作业位置以及履带周边的场地情况,减少视觉盲区。整机的外形尺寸在建模时参考了中小型挖掘设备的通用运输边界,整机宽度控制在标准平板车的运输宽度范围内,转台尾部的回转半径做了收窄设计,适配狭小场地的回转作业需求,比如城镇管网开挖、厂区内设备基础施工这类空间受限的场景,无需频繁调整机身位置就能完成周边区域的土方作业。动臂与斗杆的截面采用箱型焊接结构,腹板与翼板的厚度根据受力仿真结果做了差异化设置,受力集中的铰接点位置做了加厚处理并加装了加强筋,避免长期交变载荷下出现焊缝开裂的问题。铲斗的斗容与整机的提升力做了匹配,在满斗举升到最大卸料高度时,动臂油缸的闭锁压力能支撑住负载,不会出现掉臂情况,斗唇部分做了耐磨处理的结构预留,可在后期加装耐磨板,延长铲斗在碎石工况下的使用寿命。行走马达的安装位置隐藏在履带架内侧,外侧有护板遮挡,避免作业时石块撞击马达壳体,中央回转接头的安装位置在转台中心,管路从回转接头分接到行走马达与上部作业装置,建模时预留了回转接头的安装检修空间,后期维护时无需拆解过多结构就能完成密封件更换。
