装载机工作臂铰接结构总成设计

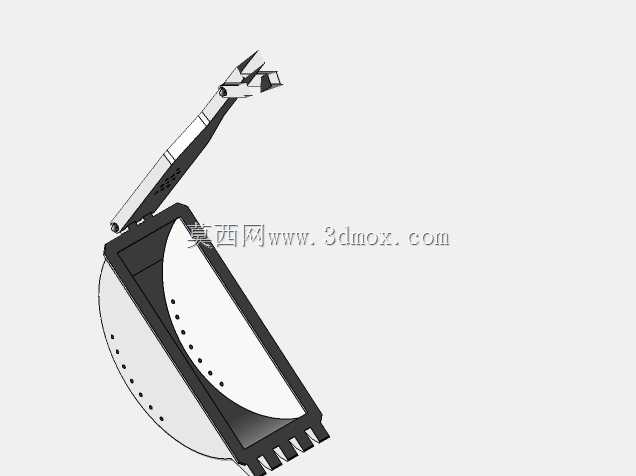

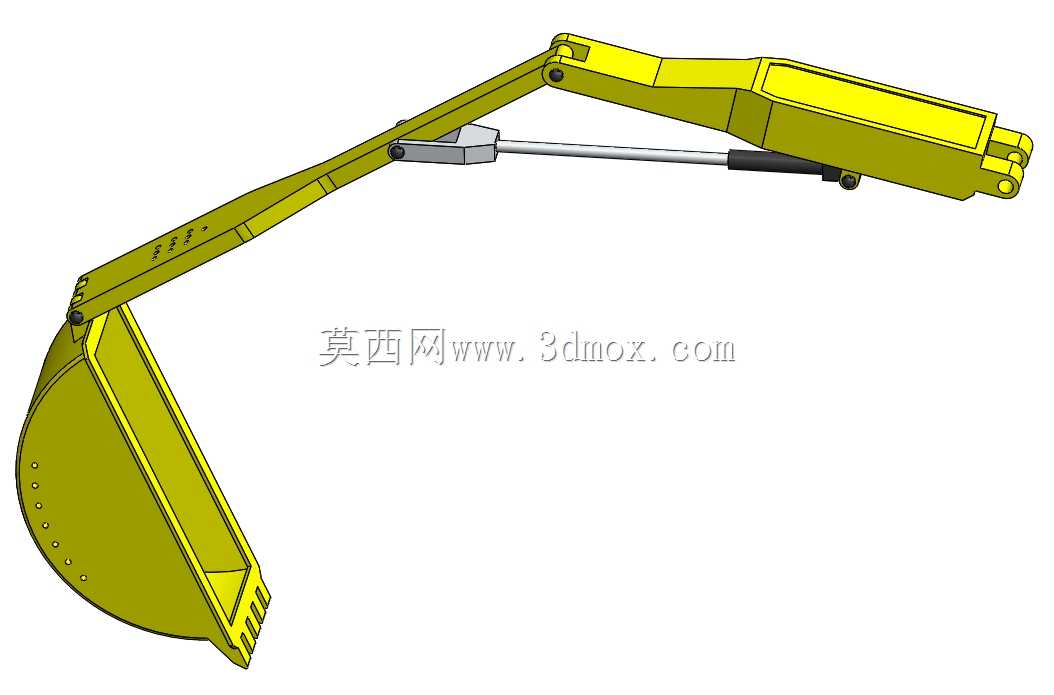

这套装载机臂总成的三维结构，核心围绕散料装卸作业的实际工况做结构匹配，日常作业里覆盖砂石料场堆取、基建场地土方转运、厂区散料装卸、矿山表层剥离物料归集等高频场景，作业端直接衔接铲斗完成物料的铲掘、提升、卸料全流程动作，是装载机完成核心作业功能的核心承载结构。从结构功能逻辑来看，整个臂架采用双摇臂反转六连杆的铰接布局，动臂作为主承载构件，整体采用变截面箱型焊接结构，在靠近车架铰接点的根部做了加厚加强处理，对应重载铲掘时的最大弯矩承载需求，避免长期交变载荷下出现焊缝开裂或者结构变形；摇臂与动臂、转斗油缸、铲斗连杆的铰接点位，全部做了同轴度公差匹配设计，每个铰接位置都预留了标准衬套的安装空间，衬套与销轴的配合间隙控制在合理范围，既保证铰接转动的灵活性，又能减少作业过程中的冲击磨损，延长铰接副的使用寿命。液压执行元件的布局做了空间避让优化，动臂油缸的两端铰接点分别布置在车架前部支座和动臂中部下侧，举升过程中油缸的推力臂变化曲线匹配举升全行程的载荷变化，铲掘低位时推力臂最大，能提供足够的掘起力克服物料切入阻力，举升到最高卸料位置时油缸行程刚好到达设计上限，不会出现结构硬顶或者行程浪费；转斗油缸布置在动臂上侧靠近摇臂的位置，通过摇臂的杠杆比放大转斗力矩，保证铲斗在低位时能完成足够角度的收斗动作，高位卸料时能达到设计的卸料角度，不会出现物料撒漏。设计过程中对整个臂架的运动包络做了完整的干涉校验，从地面铲掘位置到最高卸料位置的全行程运动中，动臂、连杆、油缸、铲斗之间不存在结构干涉，同时预留了液压管路的布置空间，管路沿着动臂内侧的走线槽固定，避免作业过程中被物料剐蹭或者运动挤压损坏。安装边界方面，整个臂架与前车架的铰接点采用双支座同轴设计，铰接孔的中心距、孔径尺寸都匹配主流中型装载机的前车架安装接口，不需要对车架做额外改造就能完成适配；铲斗与摇臂连杆的铰接点位尺寸，也匹配通用型铲斗的安装接口，可根据作业场景更换不同容积的铲斗或者其他属具，比如抓草叉、推雪板等，拓展设备的作业范围。结构受力层面，针对铲掘偏载的工况做了强度校核，当单侧铲斗刃切入物料承受偏载时，动臂的箱型截面能有效分散扭转力矩，铰接销轴的剪切应力控制在材料许用应力范围内，不会出现销轴断裂或者结构扭转变形；所有铰接点的润滑通道都做了预留，可通过集中润滑系统定期加注润滑脂，减少铰接副的磨损，降低日常维护的工作量。整个臂架的运动轨迹经过优化，最大卸料高度满足常规载重卡车的货箱高度卸料需求，卸料距离保证卸料时物料不会落到前轮上，收斗角在低位铲掘时能保证装满物料后运输过程中不撒料，高位卸料时的抖动卸料行程也做了匹配，能快速卸净铲斗内粘附的物料，提升作业效率。
