带散热叶片结构的发动机飞轮三维设计

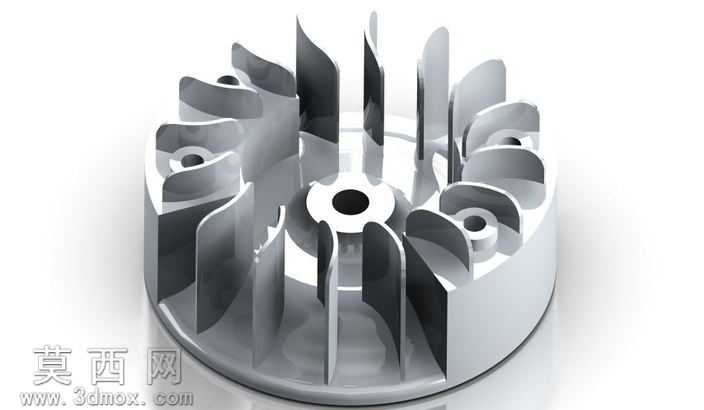

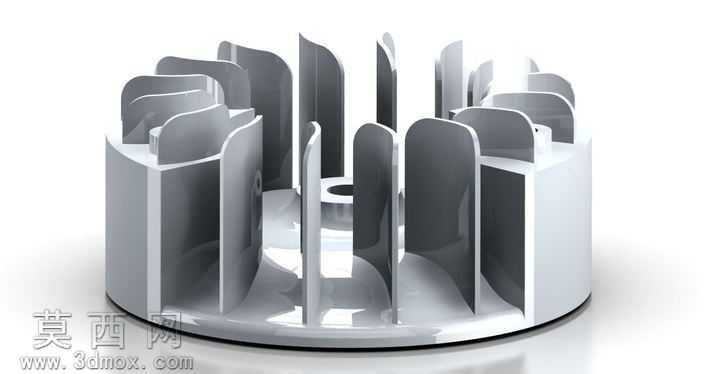

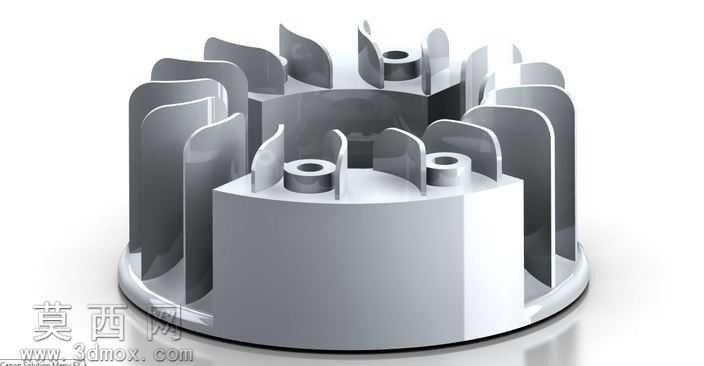

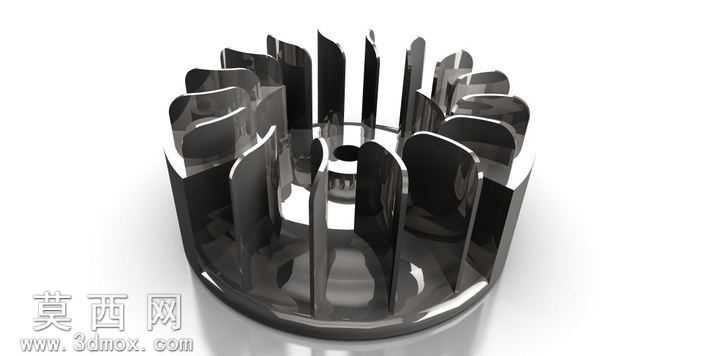

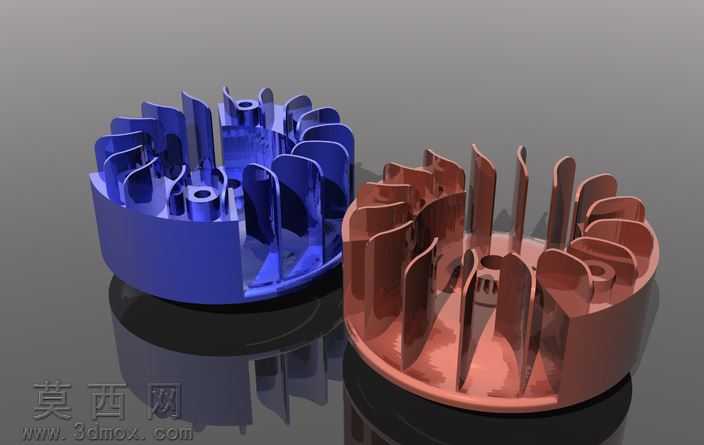

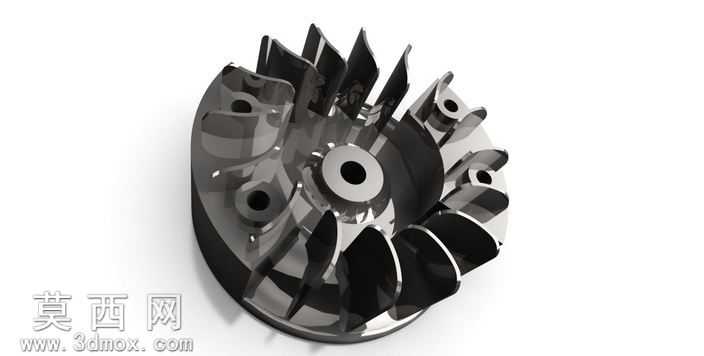

本作品为带集成散热叶片结构的发动机飞轮三维模型，建模过程遵循机械零件设计的严谨逻辑，首先以中心安装轴孔为基准定位核心回转轴线，通过回转特征构建飞轮的基础轮盘基体，精准控制中心轴孔的孔径尺寸、轮盘的整体厚度与外圆直径，保证飞轮基础回转体的尺寸精度符合动力部件的装配要求。在轮盘的外侧圆周区域，通过阵列特征构建均匀排布的弧形散热叶片，每一片叶片的曲面弧度经过反复调整，既保证叶片与轮盘基体的连接过渡处做了圆角处理避免应力集中，又让叶片的倾斜角度适配飞轮高速旋转时的气流导向需求，能够在飞轮随发动机曲轴运转时带动周边空气流动，带走发动机运转产生的多余热量，兼顾飞轮的储能功能与辅助散热作用。模型在轮盘上还设计了多个均匀分布的安装定位孔，孔位的排布严格遵循圆周等分原则，每个安装孔都做了沉孔结构处理，保证装配时紧固件能够完全沉入孔内，不会突出轮盘表面影响运转安全性。材质渲染阶段，为模型赋予了金属质感的深灰金属材质，调整材质的反光度与粗糙度参数，还原铸钢类机械零件的真实表面质感，叶片边缘的高光处理清晰展现出曲面的流畅弧度，轮盘表面的细微纹理模拟了实际机加工后的表面状态，让整体渲染效果贴近真实工业零件的视觉表现。设计思路上打破了传统飞轮仅具备储能稳速功能的局限，将散热叶片与飞轮本体做一体化结构设计，减少了发动机舱内单独设置散热部件的空间占用，同时一体化的结构也提升了零件整体的结构强度，避免了分体式叶片连接不牢在高速旋转下脱落的风险，所有结构的连接处都做了合理的工艺圆角处理，既符合实际铸造加工的工艺要求，也有效降低了零件高速旋转时的应力集中问题，提升零件的使用寿命。模型的每一处结构尺寸都经过比例校验，保证各部分结构的比例协调，不存在结构干涉问题，能够直观展现该款集成散热功能飞轮的完整结构特点，可用于发动机结构教学、零部件设计参考等场景。
