博世力士乐连铸机专用安装板结构设计

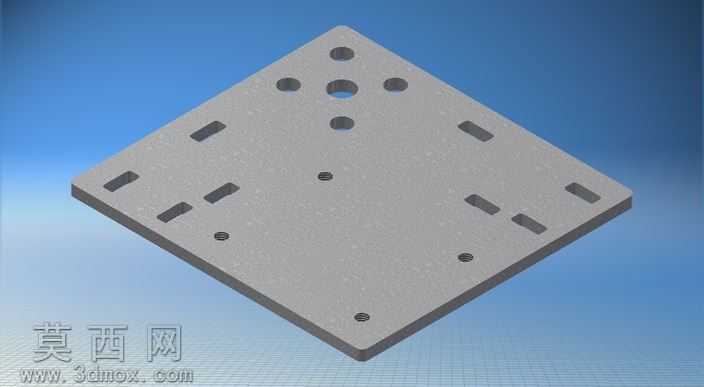

本模型为连铸设备配套的安装承载板件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械安装板件的设计规范，先以草图绘制确定板材的整体外轮廓为方形结构，再通过拉伸特征生成基础板体，板体厚度根据连铸机安装工位的承重需求设定，保证结构刚性满足设备长期运行的承载要求。建模阶段逐一完成各类孔位与槽位的特征创建：板件上部区域设置多组圆形安装孔，包含中心定位大孔与周边环绕的固定小孔，用于对应配套功能部件的定位与锁紧安装；板身对称分布多组长条形调节槽，可适配安装过程中的位置微调需求，抵消装配公差带来的对位偏差；板件表面还分布多组小型螺纹孔，用于附属小件的固定安装，所有孔位的位置度、孔径公差均按照机械安装标准设定，保证实际加工后的装配适配性。材质设定方面，选用工业常用的优质碳素结构钢作为基础材质，渲染时赋予板件哑光金属质感，还原金属板材经机加工后的真实表面状态，边缘处做轻微倒角处理的特征也在模型中完整还原，避免锐边带来的装配安全隐患。设计思路上围绕连铸机工位的安装需求展开，整体布局采用对称式设计，保证受力均匀分散，避免长期承重出现应力变形；各类安装位的排布充分考虑了配套部件的安装空间、走线空间以及后期维护拆卸的操作空间，调节槽的长度与宽度经过尺寸校核，既满足位置调节的行程需求，又不会过度削弱板体的结构强度；板件底部做平整化处理，保证与安装基座的贴合度，提升安装后的整体稳定性。模型完整还原了安装板的所有结构细节，无特征缺失，可直接用于装配验证、加工出图参考以及设备组装模拟，能够帮助设计人员快速完成连铸机对应工位的装配校验，提前排查孔位对位、空间干涉等潜在设计问题，缩短设备开发的设计周期。
