养蜂用Mechelec手持喷烟器结构设计

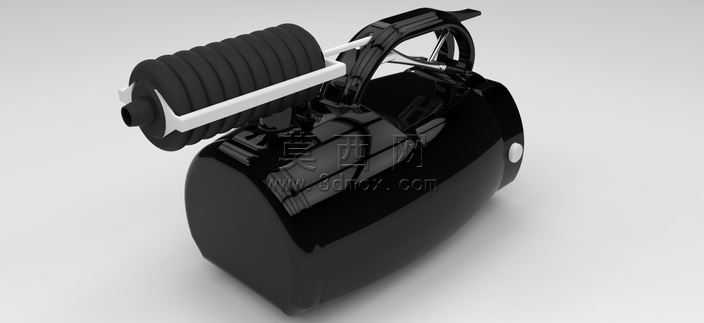

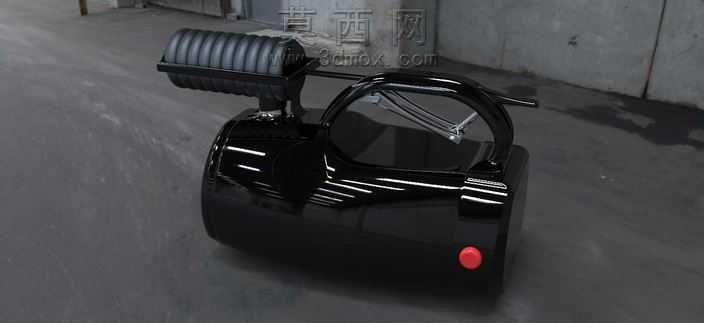

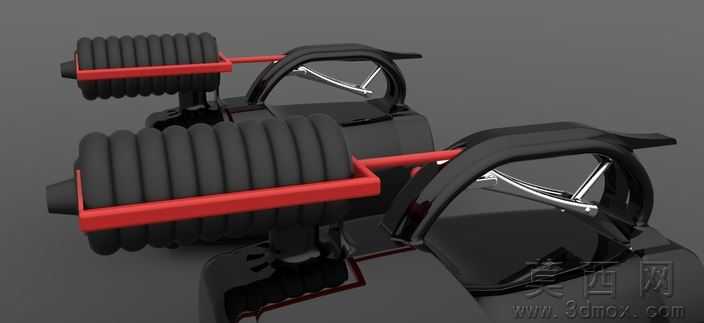

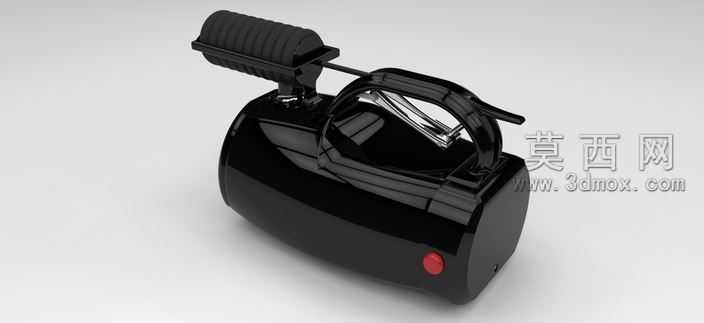

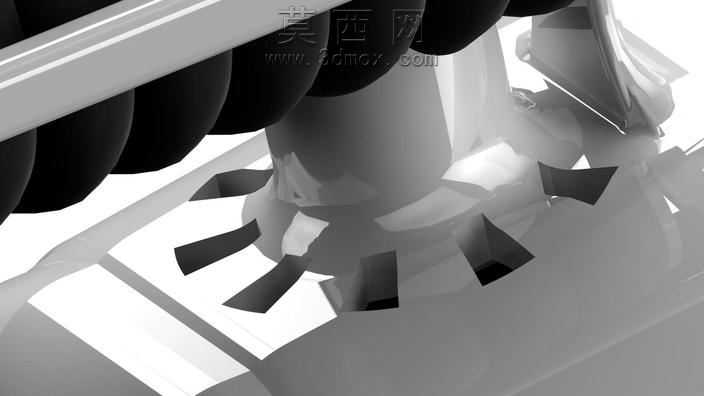

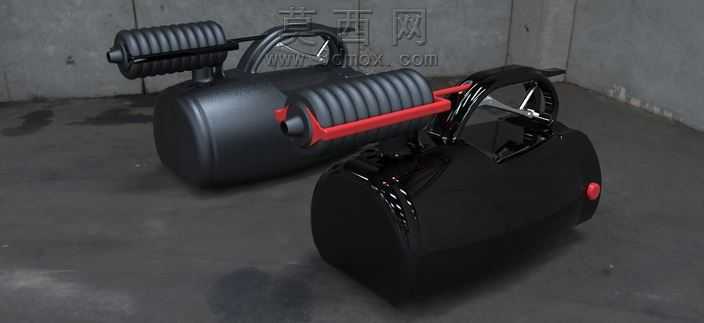

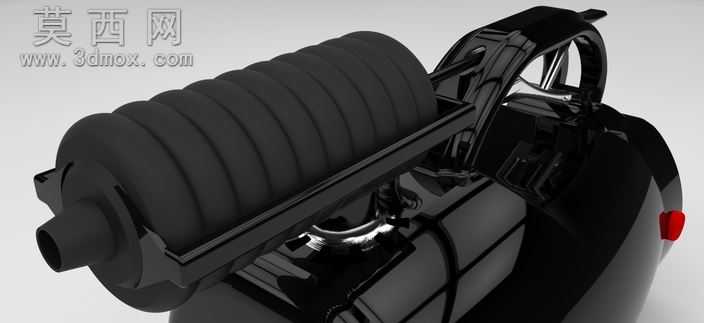

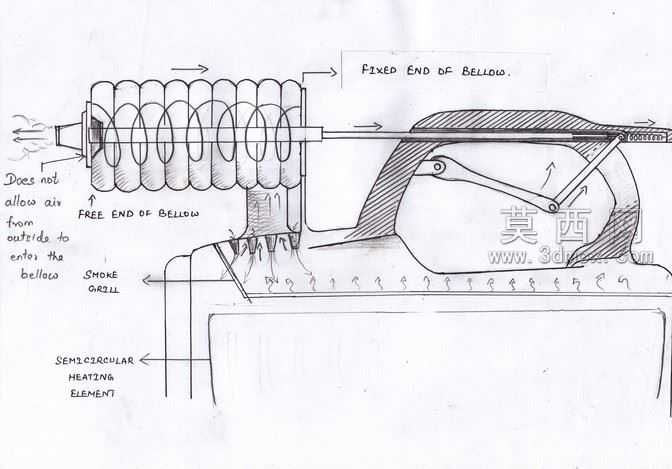

本作品为养蜂作业专用的Mechelec喷烟器三维建模成果，建模阶段采用Creo Elements完成全参数化结构搭建，对设备的功能模块进行了1:1比例还原，整体模型无破面、无重叠几何，各部件装配约束完全符合实际机械运动逻辑。外观渲染阶段为机身主体赋予高光亮面黑色ABS塑料材质，还原实体产品的镜面反光质感，顶部波纹管部件采用带细微褶皱纹理的哑光黑色橡胶材质，还原橡胶件的防滑触感与伸缩形变特征，机身侧面的操作提手做了贴合手部握持弧度的曲面处理，表面添加细微的磨砂纹理提升握持摩擦力，前端开关按钮采用醒目的亮红色哑光塑料材质，与黑色机身形成明确的视觉区分，方便作业时快速识别操作。结构设计上，设备分为燃料仓、鼓风机构、握持提手、供电模块四个核心部分：燃料仓设置在机身下半部分，前端预留可开合的加料口，内部嵌入半圆型加热元件，通过按钮控制加热启停，可将仓内燃料阴燃产生的烟雾导出；鼓风机构集成在机身前端的波纹管组件内，通过手柄处的扳机结构控制，扣动扳机时带动矩形回路杆联动弹簧结构，驱动前端鸣腔与波纹管产生循环形变，波纹管收缩时压缩内部空气形成定向气流，将燃料仓产生的烟雾从前端出口稳定喷出，松开扳机时弹簧带动波纹管复位，外界空气通过鸣腔周边的进气孔补入仓内，补充燃烧所需氧气同时平衡内部压力，避免烟雾倒灌；供电模块采用内置可充电电池，隐藏布置在机身尾部的密封仓内，无需外接电源线即可满足户外流动养蜂作业的使用需求，提手采用一体化弧形结构连接机身前后端，既方便单手提携移动，也可在喷烟操作时作为稳定的握持支点。整个建模过程对各运动部件的行程做了限位约束，模拟扳机扣动、波纹管伸缩的实际运动范围，所有连接部位的卡扣、密封结构都做了细节还原，确保模型可直接用于结构验证、3D打印手板制作以及产品外观展示使用，整体结构紧凑便携，操作逻辑符合养蜂作业时单手握持、即时喷烟的使用场景，鼓风结构无需额外外接气源，依靠机械结构即可实现稳定的定向送烟，能够有效减少养蜂作业时被蜜蜂蜇伤的风险。
