剪叉式伸缩升降承载工装结构

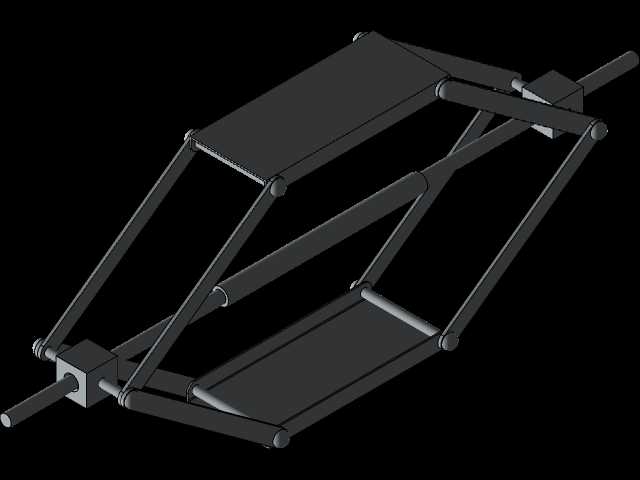

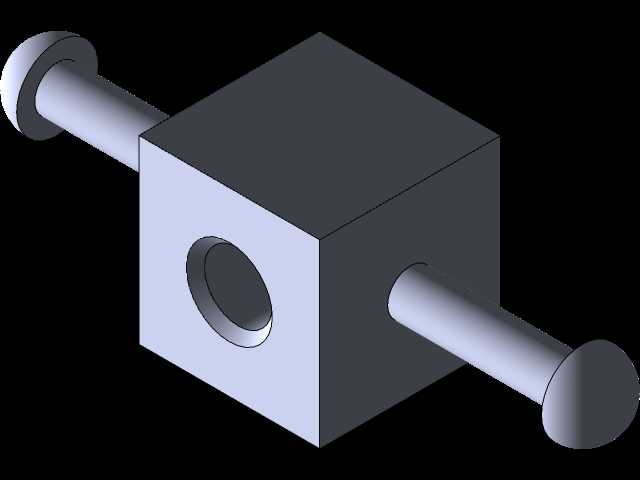

该剪叉式伸缩承载结构的设计，最初是面向轻型物料的跨工位转运与高度适配场景，在电子组装线、轻型仓储分拣、实验室样品输送这类需要小范围调整承载高度、同时延伸输送距离的工况中，这类结构能替代固定高度的置物台与短距导轨，减少人工反复搬运物料的动作损耗。从结构功能来看，整套机构依靠两组对称布置的剪叉臂完成升降动作，剪叉臂的铰接点采用耐磨销轴配合衬套的连接形式，避免反复开合过程中出现铰接位旷量，保证升降过程的平行度；两侧搭配的线性导轨承担伸缩导向作用，导轨滑块与剪叉臂的活动端做刚性连接，当剪叉臂绕铰接点开合时，活动端沿导轨做直线往复运动，同步带动两端的承载平台完成高度调整与水平方向的伸缩位移。

设计过程中优先考虑了承载面的平面度要求，上下两层承载板采用平板式结构，安装面预留了固定工装的螺纹孔位，可根据实际使用需求加装挡边、夹具或者输送带组件，适配不同形态的物料承载。剪叉臂的截面选型经过受力校核，在额定承载范围内，臂杆的弯曲变形量控制在允许阈值内，避免升降过程中出现卡滞或者承载面倾斜的问题；导轨的安装基准面与剪叉臂的铰接中心做了同轴度约束，保证伸缩过程中两侧导轨的受力均匀，不会出现偏载导致的滑块磨损加剧问题。

从安装边界来看，整套机构收缩状态下占用的水平空间较小，可直接安装在现有工作台的预留空位或者流水线的接驳位，不需要对原有工位布局做大规模改动；完全伸展状态下，升降高度与伸缩行程的配比经过优化，既满足常规工位之间200至400毫米的高度差适配需求，也能覆盖300至600毫米的短距跨距输送要求。结构的驱动端预留了标准安装接口，可根据使用场景搭配手动推杆、电动缸或者气缸作为动力源，不需要额外加工转接件；铰接位置预留了润滑脂注油通道，日常维护时可直接在外部完成注油保养，不需要拆解整体结构。

在实际应用中，这类结构还可作为小型设备的升降调节底座使用，比如轻型检测设备、小型焊接工装的高度调整，依靠剪叉结构的自锁特性，在调整到目标高度后可保持位置稳定，不会出现自行滑落的问题。设计时特意将所有运动部件的外露边缘做了倒角处理，避免操作过程中出现剐蹭风险，承载板的边缘设置了轻微的下沉挡边，防止放置在上面的物料在伸缩升降过程中滑落。整套结构的零件通用性较强，销轴、导轨、紧固件均采用标准件，后续维护更换时可直接采购同规格标准件替换，降低运维成本。
