双螺杆式手动平行夹钳结构设计

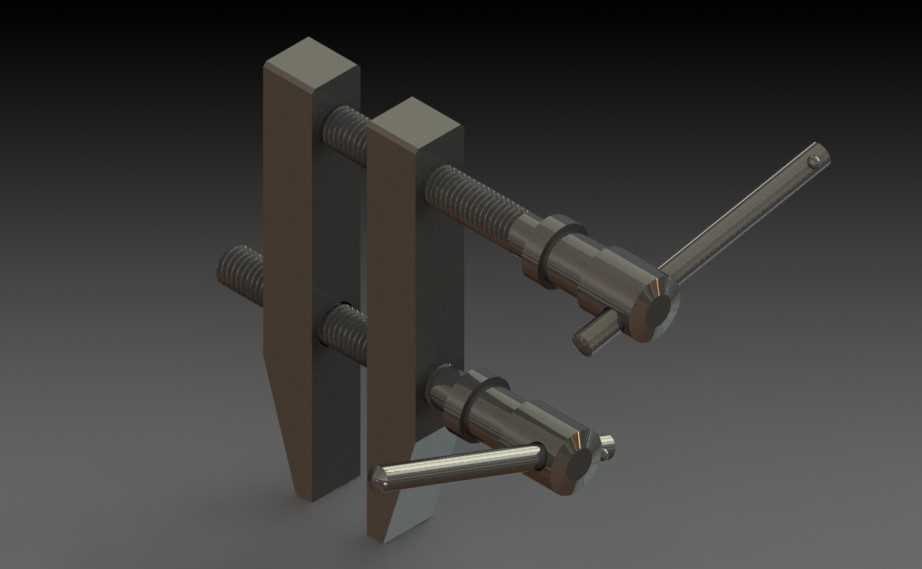

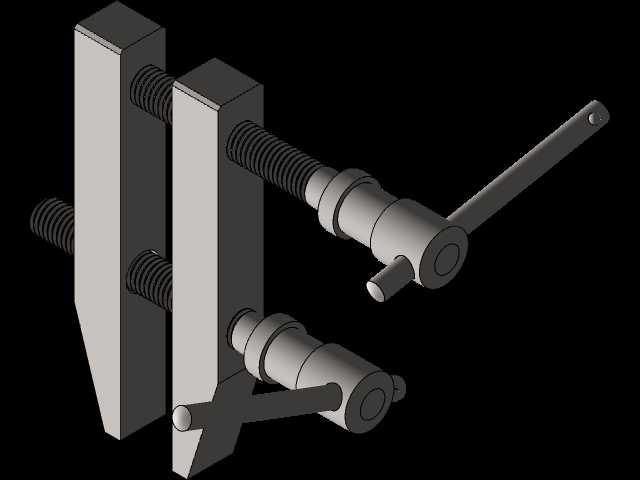

这款手动夹钳采用双螺杆平行夹紧结构，在机械加工、钳工装配、工件检测等场景中应用广泛，尤其适合小批量零件加工时的快速装夹，以及维修作业中对异形工件的临时固定。区别于普通单螺杆虎钳，该结构通过两根独立的传动螺杆配合活动钳体，可实现钳口的平行位移，避免单螺杆结构长期使用后出现的钳口偏摆问题，夹紧过程中工件受力更均匀，不会出现单侧翘起、装夹移位的情况。

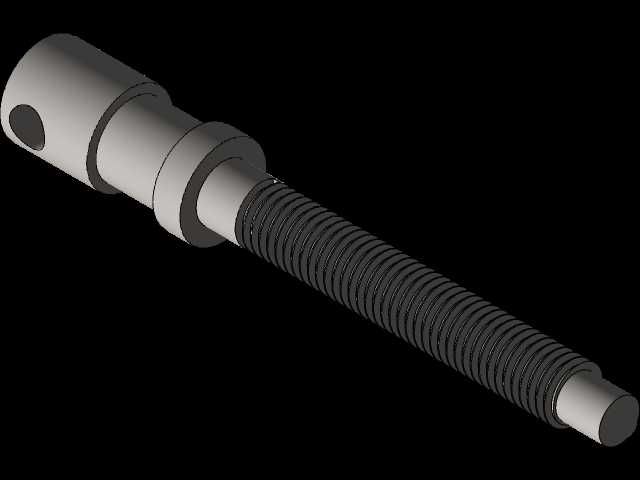

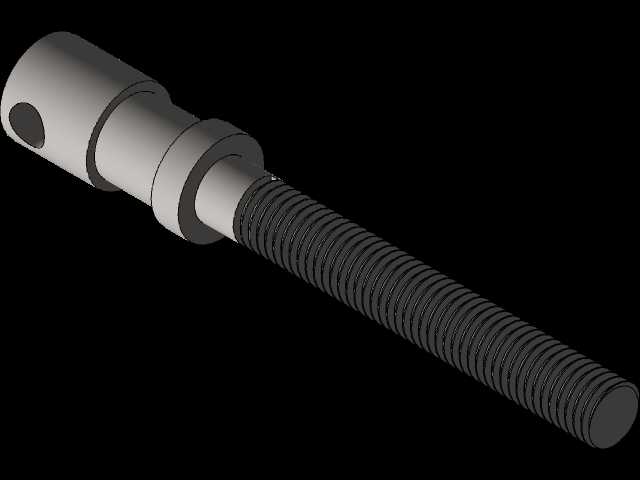

从功能特性来看，两根螺杆分别配置独立的摇杆操作端，可单独调整单侧钳口的进给量，也可同步操作实现快速开合，针对不同厚度的工件，既可以通过双螺杆同步进给实现大行程快速调整，也能通过单螺杆微调实现精准夹紧，适配不同规格的工件装夹需求。钳体采用整体式方钢基座设计，固定钳身与活动钳身的导向面采用平面贴合导向，配合螺杆的梯形传动螺纹，具备足够的刚性，夹紧时不会出现钳身变形，可承受较大的夹紧力，满足铣削、钻孔等轻负荷机加工的装夹要求，也可用于焊接作业时的工件定位，避免焊接过程中工件移位。

设计过程中，优先考虑了手动操作的人机工程特性，摇杆的长度经过匹配计算，操作时施加较小的手动力即可获得足够的夹紧力，摇杆端部采用圆滑过渡处理，长时间操作不会出现硌手的问题。螺杆与钳身的配合部位设置了限位结构，活动钳身的最大开合行程被限制在合理范围内，避免操作时螺杆从螺母副中脱出，提升使用的可靠性。钳口部位预留了通用钳口板的安装螺孔，可根据装夹需求更换光面钳口、齿面钳口或者软质钳口，适配不同材质工件的装夹，避免夹伤工件表面。

安装边界方面，该夹钳的固定钳身底部为平整安装面，预留了四个对称布置的安装螺栓孔，可直接通过T型螺栓固定在机床工作台、钳工台或者专用工装平板上，安装孔的孔距符合通用工装的安装尺寸标准，无需额外制作过渡连接板即可完成装夹。整体外形结构紧凑，双螺杆的布置方式在保证足够夹紧行程的前提下，压缩了钳体的整体宽度，在工作台面安装时不会占用过多的操作空间，相邻工位的工装布置不会产生干涉。钳身的导向面与螺杆轴线的平行度公差控制在0.02mm以内，保证活动钳身移动过程中始终与固定钳身保持平行，装夹平行度误差可控制在0.03mm以内，满足普通机加工的装夹精度要求。

实际使用场景中，该夹钳可单独使用完成小型工件的装夹，也可多台组合使用完成长条形、异形工件的多点定位夹紧，在模具修配、零件打磨、组件装配等工序中，可快速实现工件的固定，无需复杂的调整步骤。螺杆的梯形螺纹具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱，无需额外加装锁紧装置，操作流程更简便。活动钳身与螺杆的连接部位采用浮动连接结构，即使工件的被夹紧面存在微小的角度偏差，钳口也可自适应贴合工件表面，保证夹紧力均匀分布，避免局部应力过大导致工件变形。
