精密金属冲压工装夹具结构设计

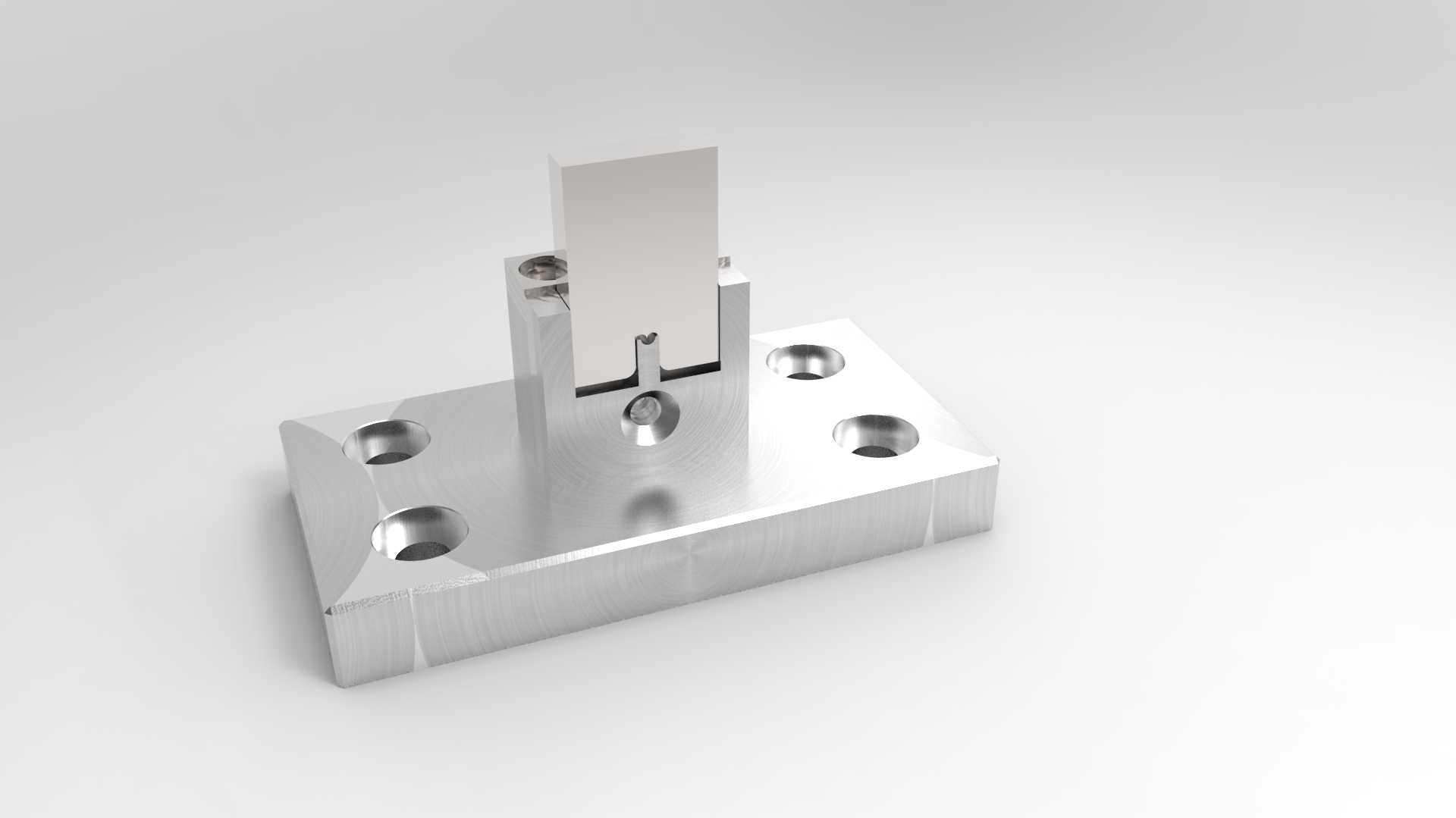

这套冲压工装主要应用于小型薄金属片材的精密冲切、折弯成型工序，常见于消费电子五金配件、小型精密五金端子、仪表冲压件的批量生产场景，可直接安装在小型台式冲床或者高速精密冲床的工作台面，配合冲床滑块的往复行程完成工件的冲压作业。从结构布局来看，底座采用整块矩形金属块加工而成，底座上开设四个沉头安装孔，孔位采用对称分布设计，安装时可通过内六角螺栓直接固定在冲床工作台的T型槽上，安装孔的沉头深度经过精准核算，螺栓锁紧后头部完全没入底座平面，不会突出干涉工装其他部件的运动轨迹，底座的底面做了精磨处理，平面度控制在0.02mm以内，保证安装后整套工装的水平度，避免冲压过程中出现偏载导致的工件成型精度偏差。

工装的核心成型模块设置在底座中心位置，采用立式导向结构，中间的冲头固定座与底座之间设置了精密配合的导向槽，冲头下行过程中不会出现径向偏移，冲切间隙可以稳定控制在0.01mm以内，针对厚度0.1-0.5mm的薄金属带料，这种间隙控制能有效避免冲切断面出现毛刺、撕裂带过大的问题，同时提升冲头的使用寿命。冲头的固定方式采用侧压块锁紧结构，更换不同规格的冲头时只需要松开侧面的锁紧螺丝即可快速拆装，不需要拆卸整套工装的底座，能大幅降低生产线换型的时间成本，适配小批量多品种的精密冲压生产需求。

定位结构设置在冲头进料侧，采用可调式定位挡块，挡块的位置可以根据料带的宽度、送料步距进行微调，调整精度可达0.01mm，保证每一次冲压的送料位置一致，避免出现工件尺寸超差、缺料冲废的问题。出料侧预留了顺畅的落料空间，冲压完成的成品工件可以直接通过底座上的落料孔滑落到下方的收料盒内，不需要人工手动取件，能有效提升生产效率，同时避免操作人员伸手进入冲压作业区域带来的安全隐患。

设计过程中充分考虑了工装的刚性需求，底座的厚度根据冲压力核算结果设置，在额定1吨冲压力的工况下，底座的变形量控制在0.005mm以内，不会因为长期冲压作业出现底座变形导致的精度丧失。所有活动配合面都做了淬火处理，表面硬度达到HRC58-62，配合面的粗糙度控制在Ra0.8以下，长期往复运动也不会出现过快磨损，整套工装的正常使用寿命可达百万冲次以上。

在实际生产应用中，这套工装可以适配不同材质的薄料冲压，包括不锈钢带、铜带、铝带以及镀锌钢板，只需要根据材料的厚度、硬度调整对应的冲切间隙，更换对应规格的冲头即可快速切换生产产品。安装时需要先清理冲床工作台面的杂物、铁屑，保证底座安装面与工作台面完全贴合，锁紧安装螺栓后需要用百分表打表检测冲头的垂直度，确认冲头下行过程中与下模型腔的同轴度符合要求后再进行试冲，试冲阶段需要逐步调整冲床的闭合高度，避免闭合高度过大导致冲头、下模出现崩裂损坏。日常维护过程中，只需要定期在导向配合面添加少量冲压专用润滑油，清理作业过程中产生的铁屑、废料，避免废料卡入配合间隙导致工装卡滞、磨损即可，不需要复杂的拆解保养，维护成本极低。
