折弯机配套3D打印折弯成型工装

在钣金加工车间的日常折弯工序里，小批量多品种的薄板折弯需求一直是个容易被忽略的痛点——常规折弯机的标准V型下模和通用上模，面对厚度1mm以内的薄金属板小角度折弯、窄边折弯需求时，很容易出现压痕过深、折弯角度回弹失控、折弯边直线度超差的问题，尤其是做样件验证阶段，专门开制专用折弯模具的周期长、成本高，完全匹配不上样件快速迭代的节奏。这套适配折弯作业的3D打印成型工装，就是针对这类场景做的快速成型解决方案，不需要对现有折弯设备做任何改造，直接装夹在折弯机的上模滑块工位就能使用，安装边界完全匹配常规折弯机的标准模柄装夹尺寸，模柄夹持段宽度适配市面上多数中小型折弯机的夹模开口范围，不需要额外加工转接件，装夹时只需要对齐夹模槽锁紧螺栓即可，整个装夹过程不超过十分钟，能快速切换回常规折弯模具，不会占用设备的正常生产排期。

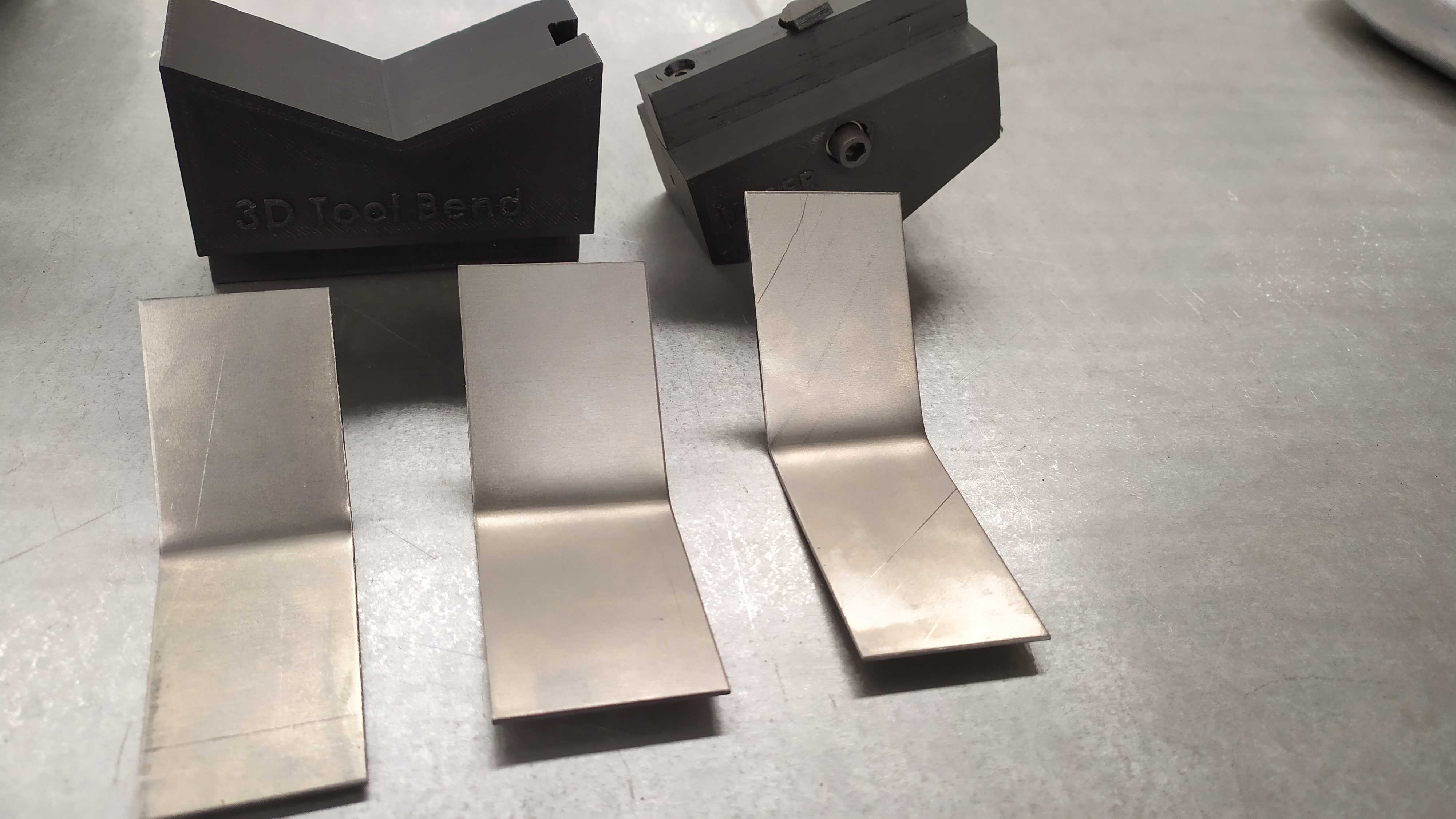

从功能特性来看，这套工装的成型工作面做了连续的曲面过渡设计，没有常规折弯模的尖锐棱边，和薄板接触的位置做了0.2mm的圆角抛光处理，折弯时不会在板材表面留下明显的压痕，对于表面要求高的不锈钢薄板、阳极氧化铝板折弯作业尤其适配。工装的V型成型槽角度做了回弹补偿设计，针对0.5-1.2mm厚度的常见冷轧钢板、铝板、不锈钢板的折弯回弹量做了预设补偿，不需要操作人员反复调整折弯机的下压深度来校准角度，一次下压就能得到符合公差要求的折弯角度，能大幅减少样件制作阶段的试折次数，降低板材损耗。和传统钢制折弯模不同，这套工装采用3D打印工艺制作，成型工作面的轮廓精度可以控制在0.1mm以内，成型面的粗糙度可以直接满足折弯作业要求，不需要后续的二次铣削、抛光加工，制作周期只需要传统钢模的十分之一，成本也只有传统钢模的几十分之一，完全适配样件试制、小批量定制生产的需求。

设计思路上，这套工装没有照搬传统折弯模的整体钢结构思路，而是针对3D打印工艺的特性做了结构优化，工装的非工作面做了轻量化的镂空设计，在保证整体结构刚性满足折弯压力要求的前提下，尽可能减少打印材料的用量，降低打印成本和打印周期。工装的受力部位做了局部加厚处理，对应折弯时的应力集中区域做了加强筋布局，经过受力仿真验证，在额定折弯压力下，工装的形变量可以控制在0.05mm以内，完全满足薄板折弯的精度要求，不会因为反复受力出现开裂、变形的问题。工装的上模冲头部分做了快换定位设计，后续如果需要适配不同宽度、不同角度的折弯需求，只需要更换前端的成型块即可，不需要重新制作整个工装基体，进一步降低了后续的迭代成本。

实际使用场景中，这套工装除了适配常规的90度折弯，还可以通过更换不同的成型端头，实现锐角折弯、钝角折弯、压平段折弯等特殊折弯需求，尤其是针对折弯边宽度小于常规下模V槽开口宽度的窄边折弯作业，这套工装的成型槽可以做的更窄，解决了常规模具无法完成窄边折弯的问题。在样件开发阶段，结构工程师可以根据最新的零件折弯需求，快速修改工装的三维模型，当天就能打印出适配的工装完成折弯验证，不需要等待外协模具加工的周期，能大幅缩短样件的开发周期。对于小批量的定制钣金件生产，这套工装的使用寿命完全可以满足数百次的折弯作业需求，用完之后即使报废，成本也远低于传统钢制模具，不会造成库存积压。需要注意的是，这套工装因为是3D打印的硬质材料制作，仅适用于1.5mm厚度以下的薄板折弯作业，不能用于厚钢板的大吨位折弯，否则会出现工装碎裂的问题，使用时需要根据板材厚度调整折弯机的压力参数，避免过载损坏工装。工装的存储也比较简单，使用完之后清理干净表面的金属碎屑，放在常温干燥的工具柜里即可，不需要做特殊的防锈处理，因为打印材料本身不会生锈，日常维护成本极低。
