无线可视智能入户门铃结构设计

从民用住宅入户安防的实际使用场景出发，这款带摄像功能的无线门铃，核心解决传统有线门铃布线易损坏、维护成本高的痛点，尤其适配老旧小区改造、自建房入户、出租屋临时加装等场景，无需在墙体开槽布线，不会破坏原有墙面装修结构，安装门槛远低于传统有线门禁设备。

从功能配置逻辑来看，设备集成了图像采集、无线信号传输、呼叫触发三个核心模块，摄像单元采用200万像素以上的感光元件，可覆盖入户门前方120度左右的可视范围，足够捕捉访客面部特征、门前停留人员的行为状态，搭配无线传输模块，可将采集到的图像信号传输至室内接收端或者绑定的移动终端，解决传统门铃只能传递声响、无法确认访客身份的安全隐患。呼叫触发模块采用大尺寸按压按键，按键行程设计在1.2-1.5mm区间，按压反馈清晰，户外使用时戴薄手套也能正常触发，不会出现按键卡顿、触发无响应的问题。

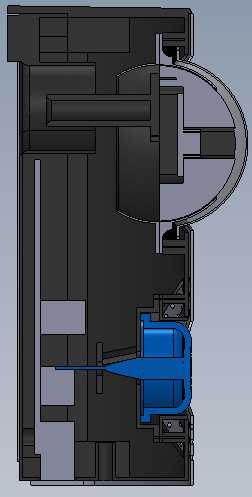

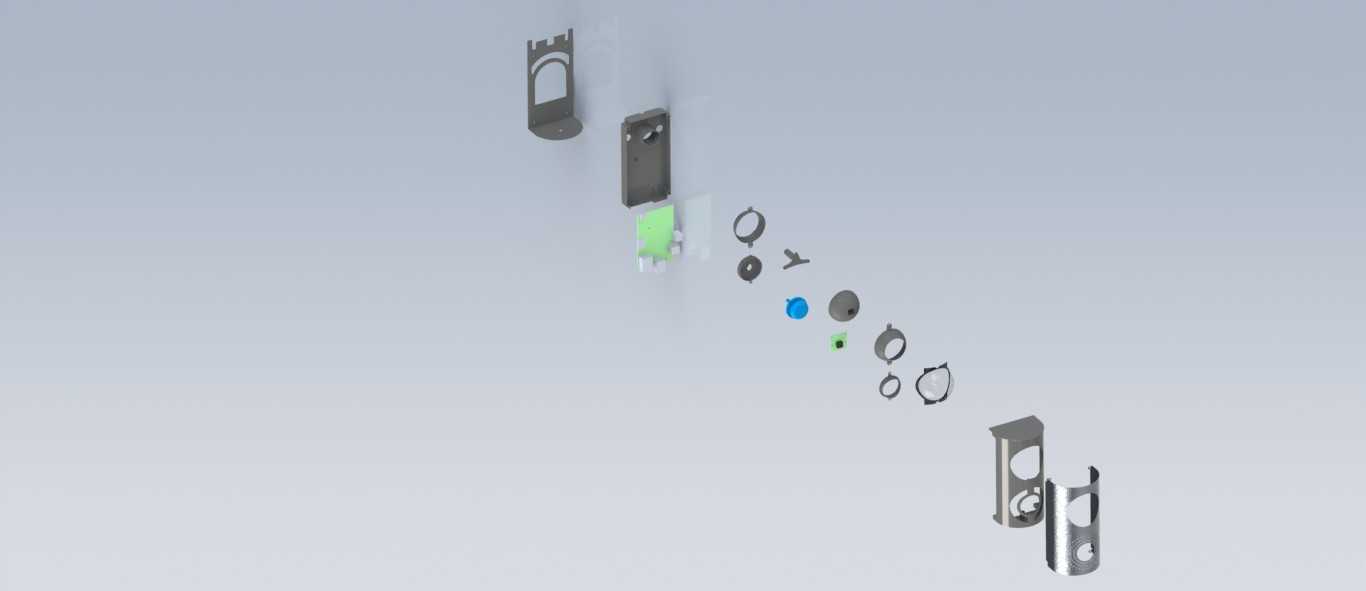

结构设计层面，整机采用分体式装配逻辑，所有零部件通过卡扣配合少量自攻螺丝完成组装，外壳分为前壳、后安装座两个主要结构件，前壳正面预留摄像头视窗、按键安装位、麦克风拾音孔，视窗位置做了内凹0.3mm的沉台设计，可粘贴钢化玻璃保护片，避免日常使用中摄像头被硬物刮花，拾音孔采用错位开孔结构，外部雨水无法直接顺着孔洞流入设备内部，配合壳体接缝处的硅胶密封圈，可满足户外IP54级别的防护要求，应对日常雨淋、扬尘环境不会出现内部电路短路的问题。后安装座设置了两个挂装孔位，孔距符合常规家用86型底盒的安装尺寸，既可以直接通过膨胀螺丝固定在墙面，也可以适配原有门禁底盒安装，不需要额外重新打孔，安装时先将后底座固定在墙面1.4-1.6m的高度位置，再将主机顺着卡扣槽滑入底座即可，后期维护拆卸不需要撬动墙面，直接向上滑动主机就能取下，方便更换电池或者检修内部电路。

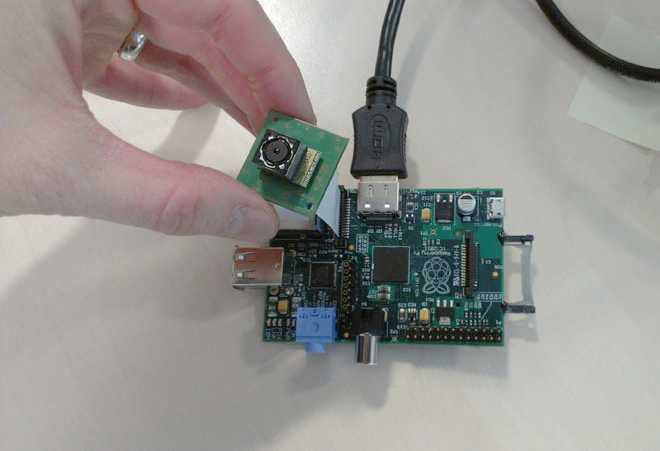

内部结构排布上，电路板固定在前壳内侧的定位柱上，摄像头模组通过柔性排线与主控板连接，模组周围设置了一圈遮光泡棉，避免外壳缝隙漏光导致摄像画面出现眩光、鬼影问题，电池仓设置在壳体下半部分，采用两节18650锂电池供电，电池仓盖做了防丢卡扣设计，更换电池时仓盖不会直接掉落，无线天线布置在壳体上部远离金属构件的位置，避免金属结构屏蔽无线信号，保证信号传输的稳定性。所有内部走线都设置了专门的走线槽，通过线卡固定在壳体内壁，不会出现装配时线材被壳体压伤、长期使用后线材磨破短路的问题。

从安装边界尺寸来看，整机外形控制在宽65mm、高120mm、厚22mm的区间内，突出墙面的厚度不会超过25mm，不会因为设备体积过大影响入户门的正常开合，也不会和门旁的消防设施、电表箱等现有设备产生安装干涉。设备边角全部做了R3以上的圆角处理，没有尖锐的棱角，日常进出不会磕碰划伤，外壳采用ABS+PC混合材质注塑成型，表面做细晒纹处理，户外长期使用不容易出现表面发黄、积灰留痕的问题，材质的抗紫外线性能可满足户外3年以上使用不出现明显脆化开裂。

在实际使用的适配性上，这款门铃不需要配套专门的室内接收主机，可通过无线信号对接通用的智能接收终端，降低了整套设备的部署成本，针对老旧小区原有门铃线路被鼠咬破坏的场景，不需要重新布设穿墙线缆，直接替换原有室外门铃机即可完成升级，施工时长可控制在15分钟以内，不需要专业施工人员，普通住户参照安装说明就能完成装配。设备的待机功耗控制在微安级别，单组电池的待机时长可达到6个月以上，不需要频繁更换电池，减少后期维护的工作量。摄像单元的角度可通过内部支架做上下15度的微调，安装完成后可根据门前的实际过道情况调整拍摄角度，避免出现拍摄盲区，比如低层住户过道较窄的场景，可将摄像头角度略微向下调整，覆盖更靠近门体的区域，高层住户过道开阔的场景，可将角度略微上调，覆盖更远的过道范围。
