手摇式透明胡椒研磨器结构设计

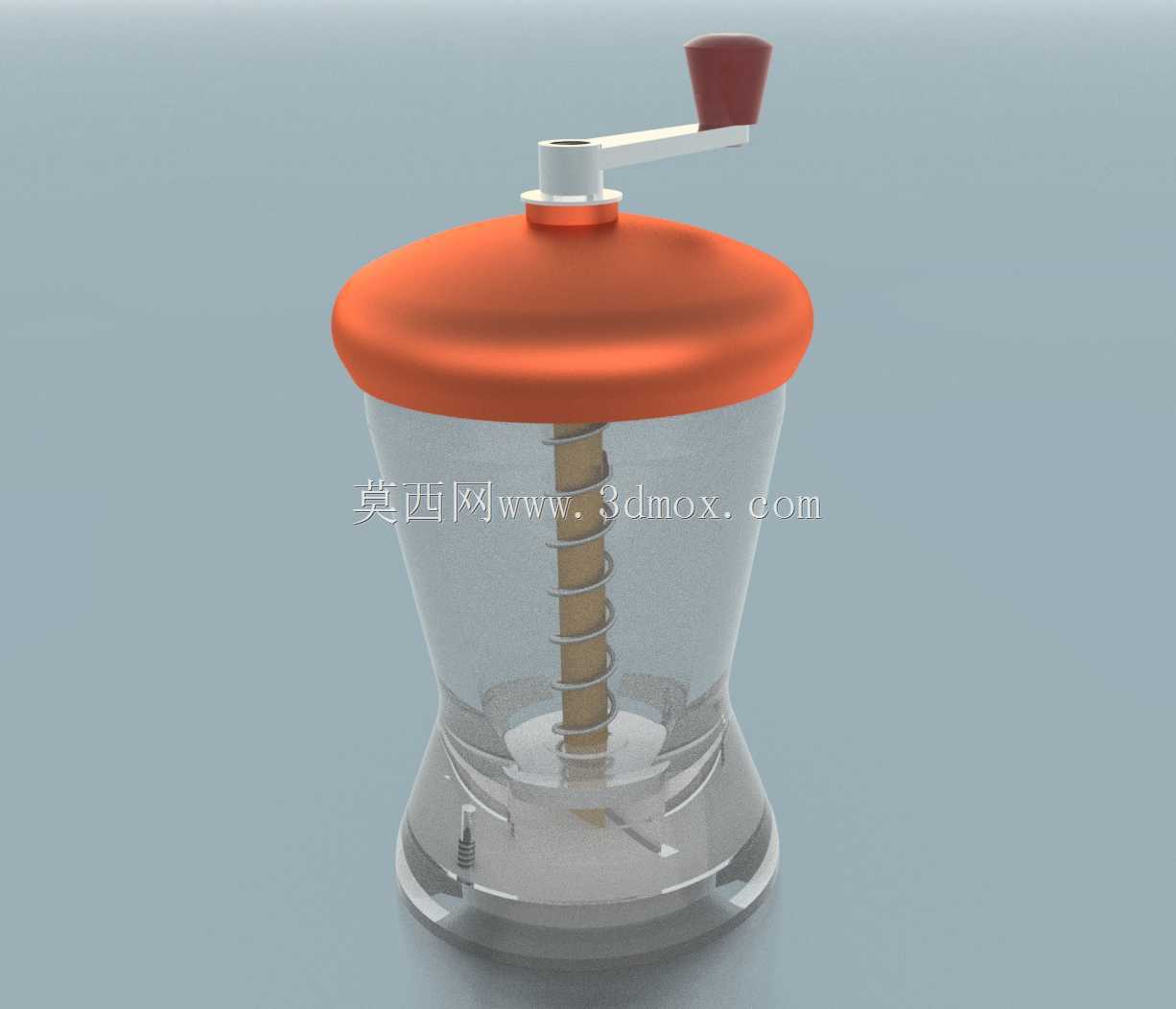

　　这款手摇式胡椒研磨装置面向厨房小器具与食品预处理场景，整体采用透明锥形料仓配合顶部摇臂驱动的布局，能够在桌面操作环境下完成胡椒粒等干性颗粒香料的储存、输送与粗磨作业。结构上，透明仓体承担物料暂存与余量观察功能，操作人员无需开盖即可判断内部颗粒存量；仓体下部收窄，使颗粒在重力作用下向中心研磨区域汇集，减少架桥和残留。顶部橙色盖体作为承载与防护部件，中间预留摇臂轴穿过位置，既隔离外部灰尘，也限制物料向上飞溅。

　　驱动部分采用侧向手摇柄设计，摇柄末端设置握持块，旋转时手部施力路径较短，适合小扭矩间歇操作。轴系向下连接螺旋输送构件，螺旋叶片沿中心轴布置，转动时可把仓内胡椒粒持续向下推送，避免仅靠重力进料时出现供料不稳定。螺旋下方衔接研磨腔，颗粒在挤压、剪切和摩擦作用下破碎，粉料从底部出口排出。底部透明区域可观察研磨腔附近的物料状态，也便于在拆卸后清理残粉。

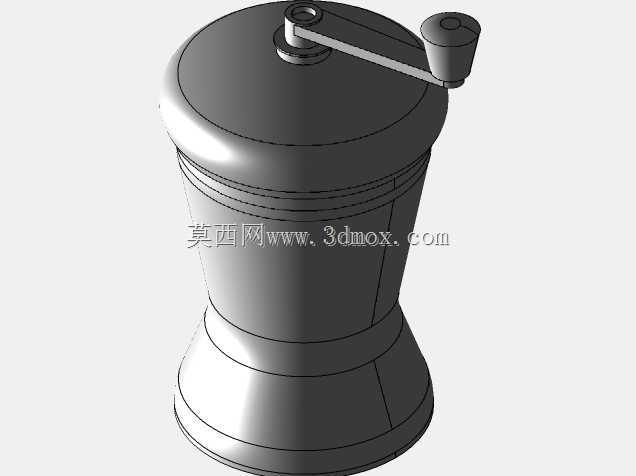

　　从建模思路看，该产品需要同时表达外观件与内部运动件。仓体选用回转对称的锥台形态，外壁光滑、壁厚均匀，适合注塑或透明件成型分析；盖体与仓口之间采用搭接关系，装配时需控制径向间隙，保证盖体能够稳定扣合且便于取下补料。摇臂轴与盖体中心孔形成旋转配合，轴肩和限位结构用于控制轴向窜动；手摇柄与轴端连接后形成悬臂，受力点远离轴线，因此在连接处需要保留足够圆角和截面高度，降低反复摇动时的应力集中。

　　螺旋输送件是功能核心，其外径应与仓体下部内轮廓保持合理间隙：间隙过小，颗粒容易被卡死，转动阻力增大；间隙过大，则推送效率下降，细粉也可能向上返料。螺旋导程不宜过大，目的在于让颗粒以稳定速度进入研磨区，而不是被快速挤压。研磨区附近可通过定盘与动盘的相对运动实现破碎，齿纹或摩擦面的粗细决定成品粒度，粗齿适合破碎整粒胡椒，细密纹路则有助于形成均匀粉末。

　　外形边界方面，装置整体为立式紧凑结构，底部直径决定桌面放置稳定性，上部盖体直径略大于仓体，形成防护檐。摇臂展开后会在水平方向增加操作半径，布置周边台面空间时应预留手部回转范围，避免摇柄碰撞容器或墙面。透明仓高度决定一次装料容量，过高会使整机重心上升，过低则频繁补料；锥形收缩段兼顾容量与进料可靠性。底部出口位置应高于承接盘面或留出接料空间，使磨碎后的粉料能够直接落入餐盘、料碟或调味容器。

　　实际使用中，操作者旋转侧柄后，扭矩经轴系传递至螺旋和研磨动件，颗粒被连续带入研磨副；停止摇动时，螺旋仍可起到一定阻料作用，减少颗粒自由泄漏。清洁维护时，可拆卸盖体与内部旋转件，对仓壁、螺旋叶片和研磨腔进行刷洗或干刷，避免不同香料串味。结构设计还需考虑食品接触材料的表面连续性，转角处尽量避免深窄沟槽，仓体内壁保持平滑过渡，以降低粉料附着。

　　三维建模时可按仓体、盖体、摇柄、中心轴、螺旋件、底部研磨件分模块建立，再通过同轴配合和轴向限位完成装配。运动检查重点关注摇柄旋转干涉、螺旋与仓壁间隙、盖体拆装路径以及底部出粉方向。对于结构设计人员，该案例虽属于小型日用器具，却完整呈现了手摇驱动、螺旋送料、颗粒破碎、透明储仓和人机操作边界等机械要素，适合用于厨房器具结构演示、小型研磨机构原理验证以及注塑件装配关系参考。
