铝制双面挡边同步齿形带轮结构

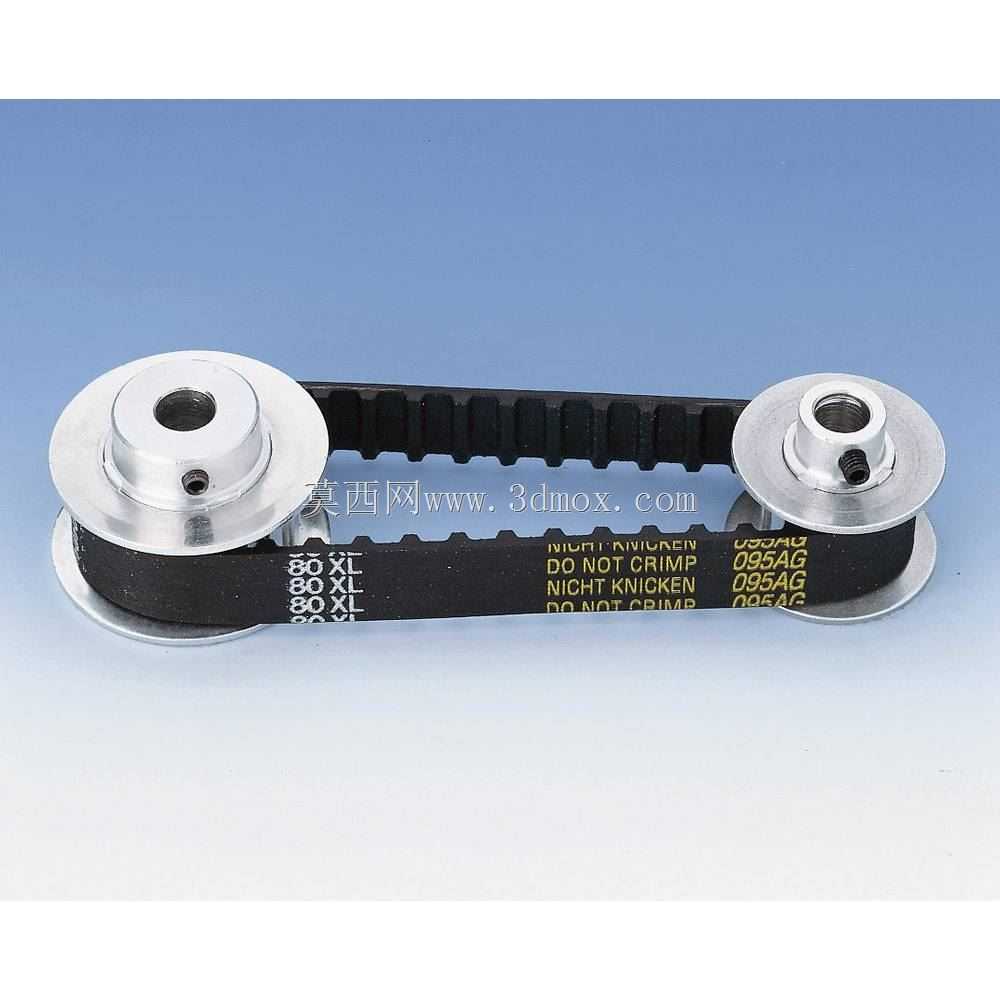

　　这类齿形皮带轮主要用于小功率、中等转速的同步传动场合，常见于桌面自动化设备、小型输送机构、实验装置、包装辅机、3D打印设备以及模型动力系统中。与普通光面摩擦带轮不同，齿形带轮通过轮齿与同步带齿槽啮合传递扭矩，传动过程中不依赖摩擦力维持速比，因此在启停频繁、负载波动或要求定位关系稳定的机构里更有优势。皮带与轮齿啮合后，主轴和从动轴之间能够保持较准确的相位关系，这一点在进给、牵引、翻转、分度等动作中尤为重要。

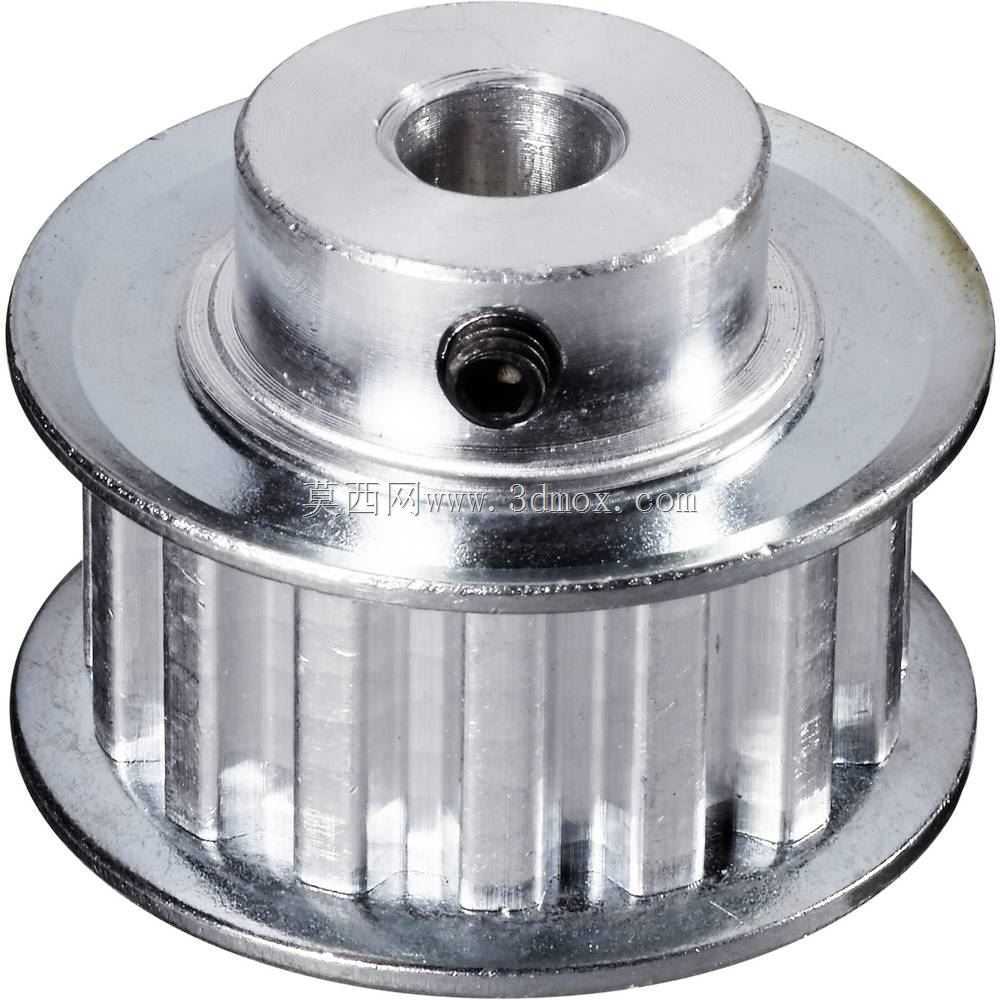

　　该带轮采用铝合金材质，整体质量较轻，转动惯量相对钢制带轮更低，适合高速往复运动或对轴端负载敏感的小型机构。铝件加工后表面光洁，齿形轮廓清晰，两侧设置双面盖板式挡边，可限制同步带在运行过程中的轴向窜动。对于中心距较短、带轮宽径比较小或安装平行度存在轻微偏差的设备，挡边能够明显降低皮带跑偏、爬齿和脱出的风险。实际布局时，若两根轴的平行度难以完全保证，或设备在振动环境下长期运行，优先选用带双侧挡边的带轮比无挡边结构更稳妥。

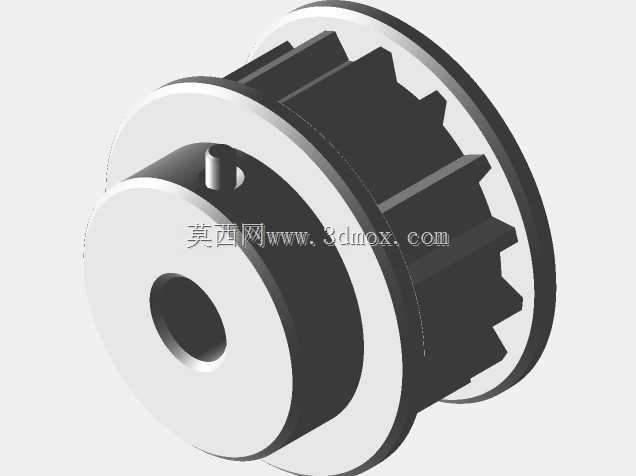

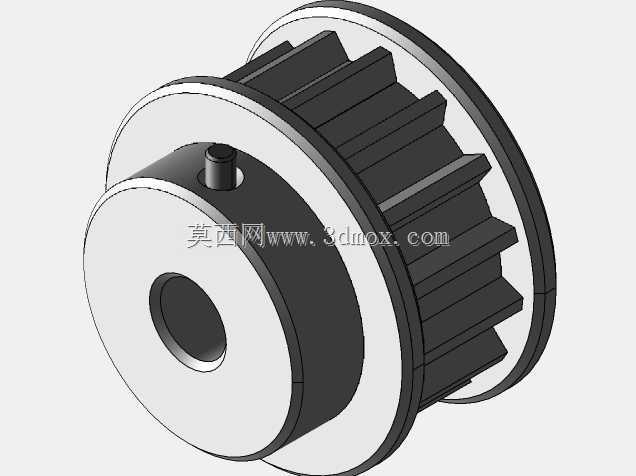

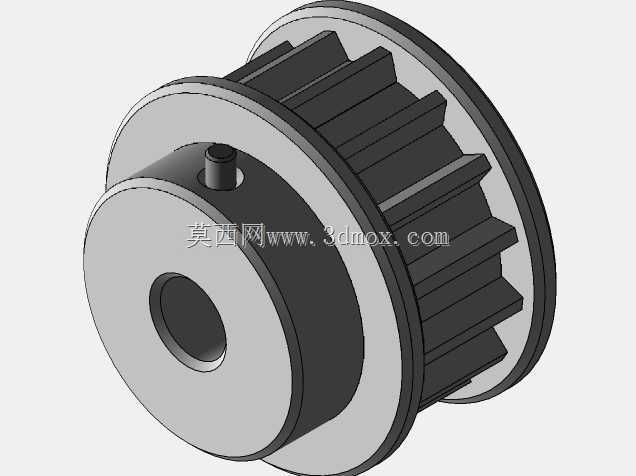

　　结构上，带轮由外圈齿形区、中部轮毂、中心孔、端面凸台和径向紧定螺钉孔组成。外圈齿形按5.08毫米节距进行啮合设计，齿数为15，外径约28毫米，属于小型同步带轮规格。齿顶、齿根和侧面过渡需要保持连续，建模时不能只按圆柱齿轮方式近似处理，因为同步带轮的齿廓需要与皮带齿槽配合，齿距累积误差会直接影响啮合平稳性。轮毂高出带轮端面，形成轴孔安装区域；中心孔直径约6毫米，用于穿过传动轴。孔壁与轴径之间应按实际配合要求选取间隙或过渡配合，若用于轻载传递，可采用常规基孔制间隙配合；若需要较高同轴度，则应在加工图中进一步规定孔公差和端面跳动。

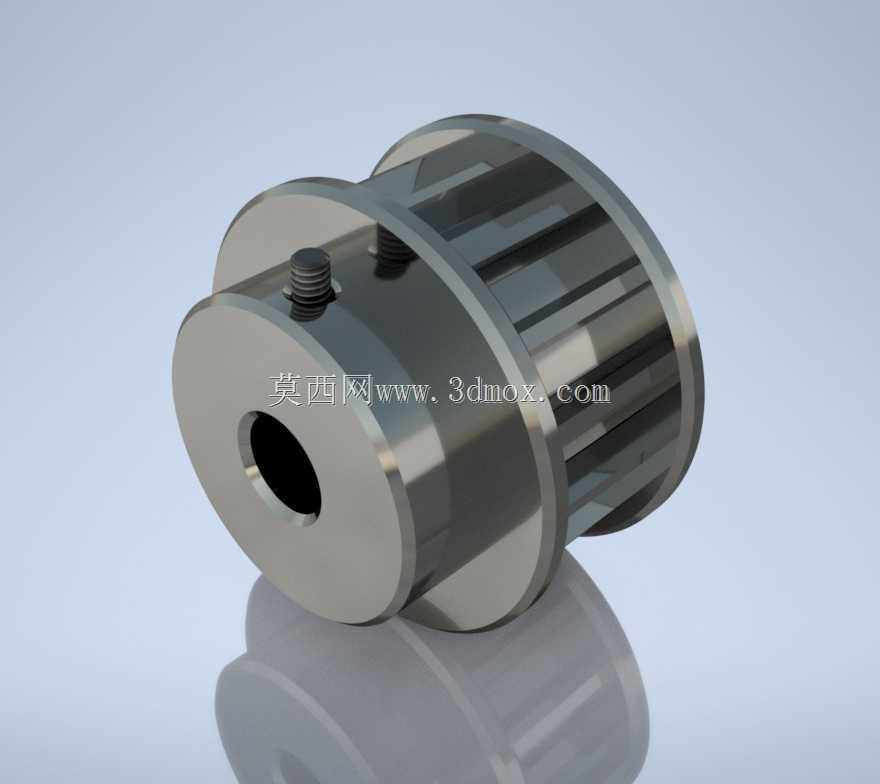

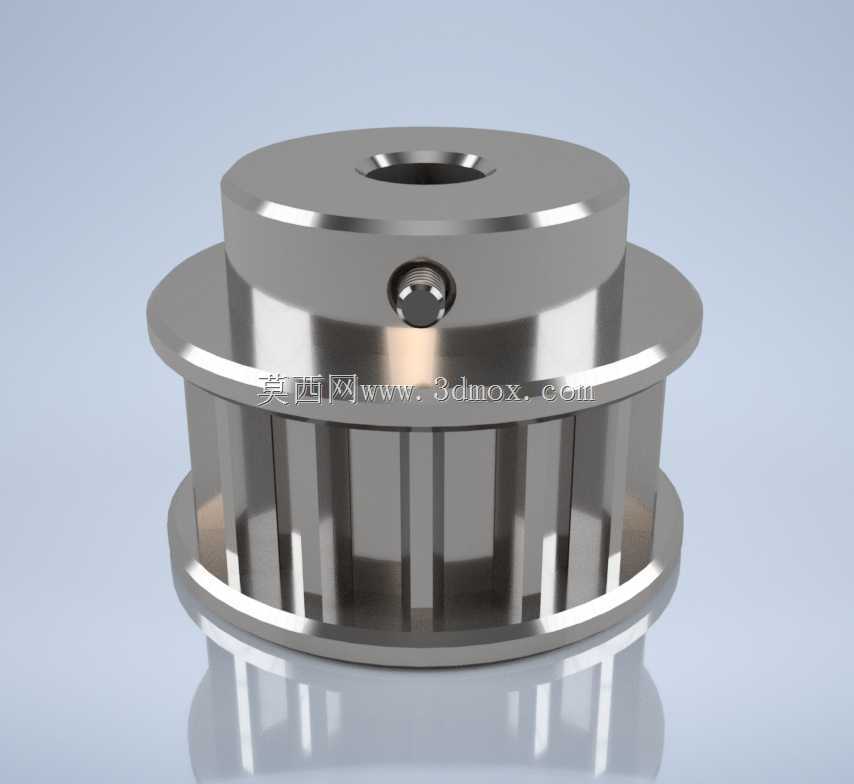

　　径向紧定螺钉孔位于轮毂侧面，装配时螺钉端部压入轴上的平面或凹坑，实现周向固定。这种固定方式结构简单、装拆方便，适合小型带轮和低扭矩场景。设计时需要注意螺钉孔不能削弱轮毂过多，孔边与齿根圆之间应保留足够壁厚；轴上最好铣出与螺钉端部对应的小平面，使接触更可靠，避免仅靠螺钉尖端顶在圆柱面上造成压痕或松动。若设备需要正反转切换，单个紧定螺钉的抗松动能力有限，可在实际工程中增加第二个螺钉、使用防松胶，或改用键连接、夹紧轮毂等方式。

　　从安装边界看，带轮外径、齿宽和轮毂高度共同决定了周边预留空间。双面挡边外圆大于齿形工作区，设计护罩或机架开孔时不能只按齿顶圆留间隙，应按挡边最大外圆核算。轴向上，带轮装入后轮毂端面与轴承、联轴器或机架侧板之间要留出装拆扳手和螺钉操作空间；径向紧定螺钉朝向应便于内六角扳手进入，避免被电机端面、支架或其他零件遮挡。皮带安装时还需保证两轮齿宽中心基本对齐，挡边虽能防脱，但不能长期替代正确的轴系对中。

　　三维建模过程中，可先按节圆、齿顶圆和齿根圆建立回转基体，再依据节距和齿数阵列单个齿形，最后切除中心孔并创建紧定螺钉孔。挡边与齿形区之间的台阶应保留圆角或清晰过渡，避免在数控加工中出现应力集中和刀具干涉。成品模型用于结构校核时，应重点检查皮带包角、轴孔配合长度、螺钉孔位置、挡边高度以及带轮与邻近零件的最小间隙。通过这些细节处理，带轮既能满足轻载同步传动的功能需求，也能在小型设备紧凑空间内获得稳定、可靠的装配效果。
