外置折叠天线式无线信号增强装置

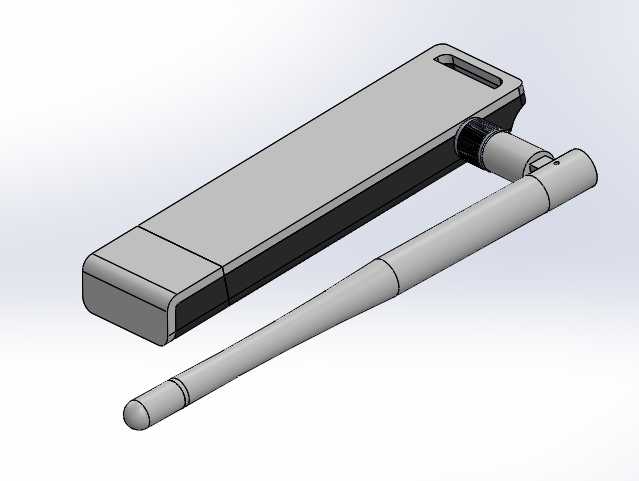

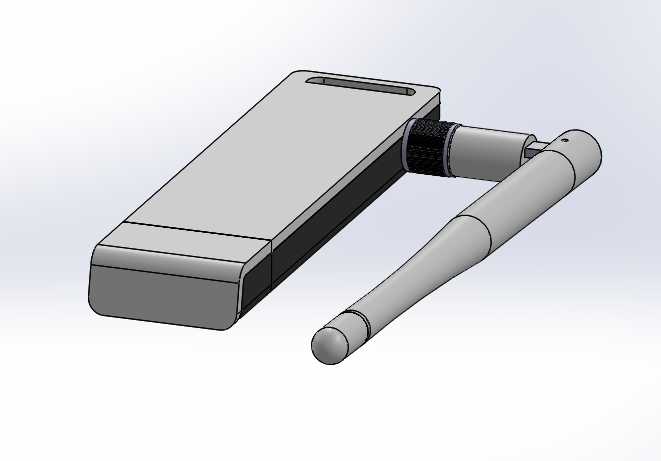

这款外置折叠天线式无线信号增强装置，主要面向室内弱信号区域的无线网络覆盖补盲场景，常见于家庭隔墙环境、小型办公室隔断工位、临街商铺纵深区域等无线信号衰减明显的使用场景，能够对接入端的无线信号接收灵敏度做定向提升，降低无线传输过程中的丢包率与延迟波动。从结构设计来看，主体采用方正扁平分体式布局，主机部分为薄型长方体结构，外壳做了圆角过渡处理，避免尖锐棱角在安装、携带过程中造成磕碰，主机侧面预留了标准USB公头接口，可直接插接在电脑主机、笔记本、智能网关等带USB供电接口的设备上，无需额外布设供电线路，安装时不需要额外打孔固定，直接插接即可完成物理连接，安装边界仅需预留主机本体长度加天线展开后的回转空间，不会占用过多桌面或设备接口周边的冗余空间。天线部分采用多段式折叠铰接结构，铰接位置做了阻尼防滑纹理设计，调整角度时可在0到180度范围内任意悬停，用户可根据实际信号源的方位灵活调整天线指向，无需挪动主机插接位置即可完成信号接收方向的校准，天线本体做了锥度渐变设计，根部直径略大以保证铰接结构的连接强度，端部收窄降低风阻与意外触碰时的受力力矩，日常收纳时可将天线折叠贴合在主机侧面，整体尺寸与普通U盘接近，方便随身携带。设计过程中优先考虑了实际使用的容错性，主机外壳上下盖采用卡扣加超声焊接的密封结构，接缝处做了错位止口设计，可阻挡日常使用中的灰尘、泼溅液体进入内部电路区域，提升不同使用环境下的适应性；天线与主机连接的铰接部位内置了射频连接同轴触点，折叠转动过程中不会出现射频信号传输中断的问题，触点表面做了镀金处理，降低长期转动磨损带来的接触电阻升高问题，保证长期使用的信号传输稳定性。从实际功能落地来看，该装置不需要额外搭配外置电源，依靠设备USB接口的5V供电即可正常工作，内部电路集成了低噪声信号放大模块，可对接收的2.4G及5G频段无线信号做滤波放大处理，过滤周边环境中的电磁杂波干扰，对比普通内置无线网卡的接收能力，在隔两堵承重墙的场景下仍能维持稳定的信号连接强度，避免出现网页加载卡顿、在线视频缓冲、大文件传输断连的问题。结构建模过程中，对天线折叠的运动间隙做了反复校核，保证天线转动到任意角度都不会与主机外壳发生结构干涉，铰接位置的阻尼力矩经过反复调整，既不会因为阻尼过小导致天线自行下垂偏移角度，也不会因为阻尼过大导致调整角度时需要施加过大力度造成主机从接口处松脱；主机外壳的壁厚做了均匀化处理，避免注塑生产过程中出现缩痕、翘曲等外观缺陷，USB接口的位置公差控制在标准范围内，保证插接不同设备的USB接口时都能顺畅插拔，不会出现过紧无法插入或者过松容易脱落的问题。日常使用时，无论是固定插接在台式机后置USB接口长期使用，还是临时插接在笔记本上携带外出使用，折叠式的天线结构都能适配不同的使用空间，在狭窄的设备缝隙间可将天线折叠到最小角度，在开阔区域可将天线完全展开调整到最佳指向，兼顾了收纳便携性与信号接收性能。
