三辊式金属板材弯辊成型设备结构

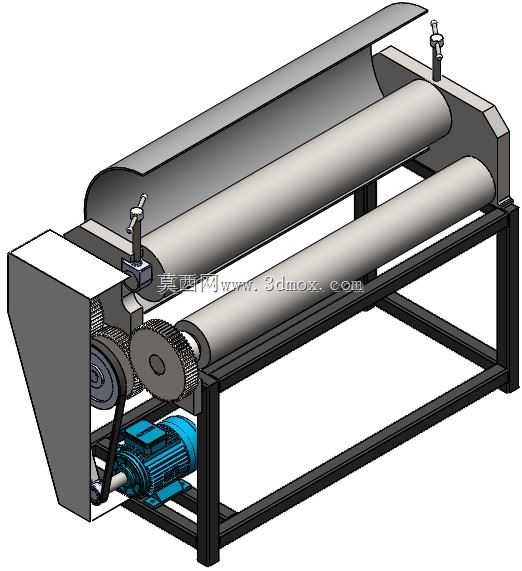

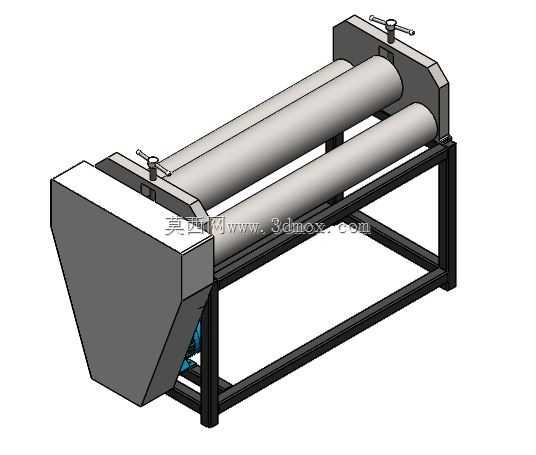

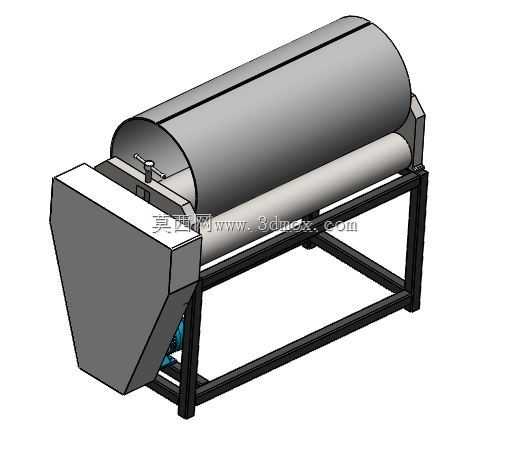

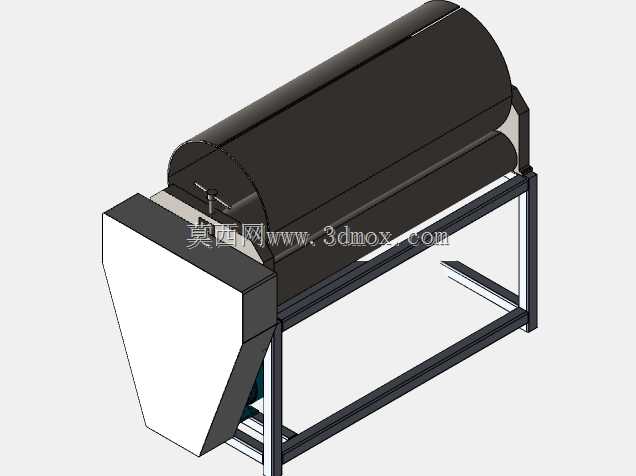

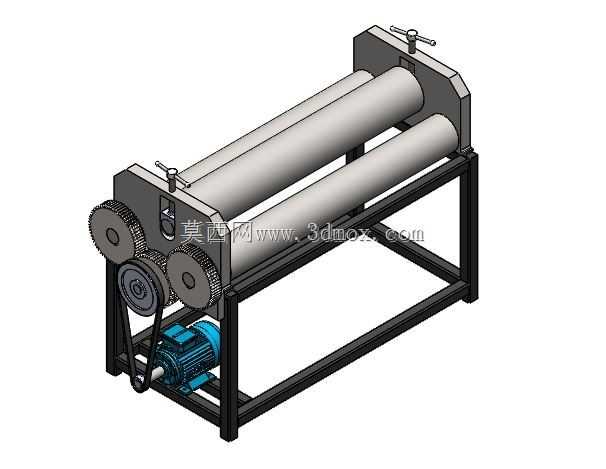

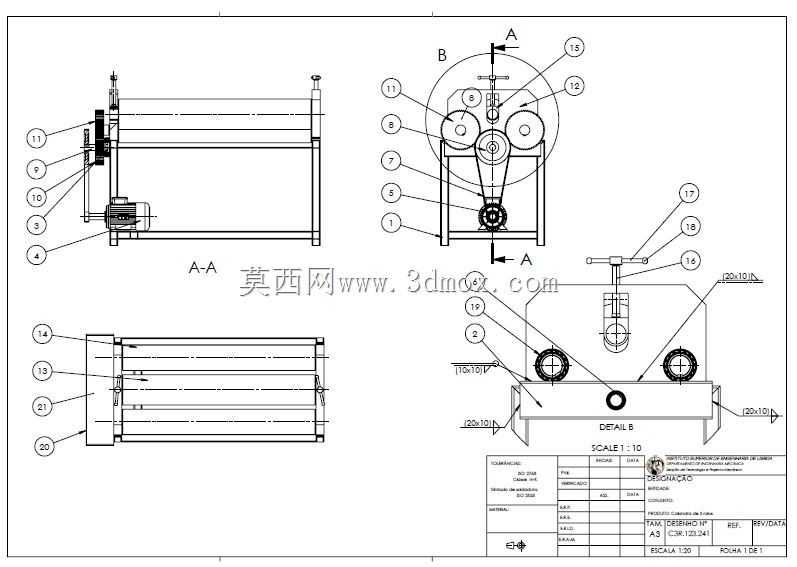

该弯辊设备主要面向金属板材加工生产场景，广泛应用于钣金加工、压力容器制造、通风管道生产、五金型材成型等加工领域，可完成碳钢板、不锈钢板、铝板等多种材质金属板材的连续弯曲成型作业，能够将平直金属板材卷制成不同曲率的弧形、筒形工件，是中小规格金属筒类构件加工环节的核心成型设备。设备采用三辊对称式作业结构，下侧两根平行托辊承担板材承托与进料输送功能，上侧压辊可通过两端的手动调节机构调整下压行程，以此适配不同厚度板材的弯曲曲率需求，通过调整压辊下压量即可精准控制板材的弯曲半径，满足不同规格筒件、弧板的加工精度要求。设备的动力传输采用电机搭配齿轮减速的传动结构，动力输出端通过带轮结构将扭矩传递至辊轴端，经齿轮组啮合实现两根下辊的同步同向转动，带动板材在辊缝间持续进给，依靠辊轴与板材接触面的摩擦力带动板材匀速通过压合区域，借助三点受力的连续塑性变形完成板材的弯曲成型作业，传动结构布局紧凑，传动效率稳定，可保障长时间连续作业的动力输出一致性。设备整体采用框架式焊接机架结构，机架底部为矩形方管焊接成型的支撑底座，可直接固定于硬化车间地面，无需额外浇筑复杂安装基础，安装边界适配常规中小型加工车间的工位布局，整体占地尺寸适配中小批量钣金加工车间的工位排布需求，设备两侧设置有传动端防护结构，可避免加工过程中杂物卷入传动部件，提升作业过程的安全防护等级。设计过程中重点考量了辊轴的受力变形余量，辊轴采用高强度合金钢材质加工，可承受常规厚度板材弯曲过程中的径向挤压力，避免长期作业出现辊轴挠曲变形影响成型精度，两端的压辊调节机构采用丝杆传动结构，调节精度可控，操作人员可根据加工需求快速调整压辊位置，适配不同加工批次的曲率要求，设备进料端预留有足够的板材导向空间，可方便操作人员完成板材上料对位，降低上料过程的对位难度，提升单件加工的作业效率。
