双频段八木定向火腿无线电接收天线

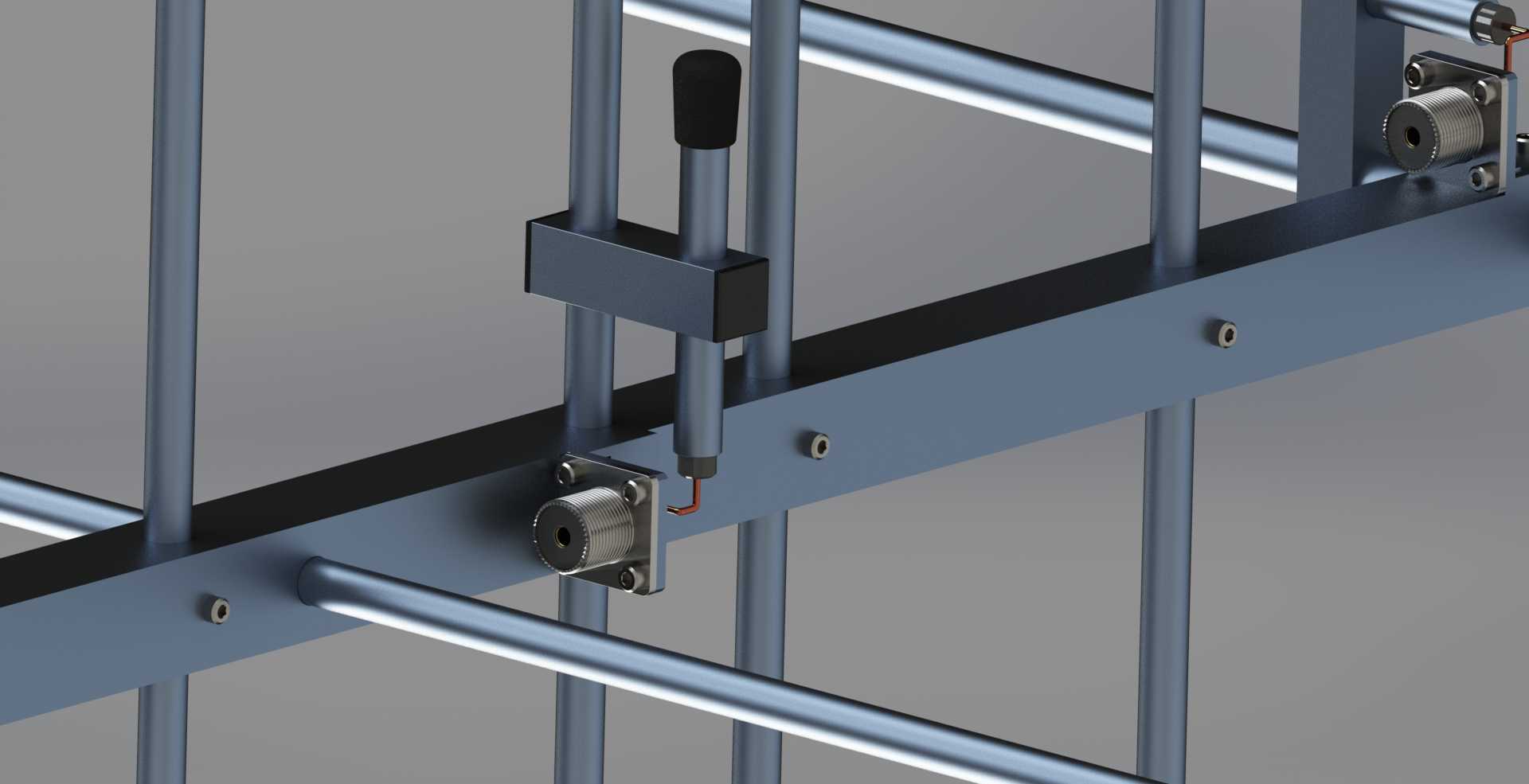

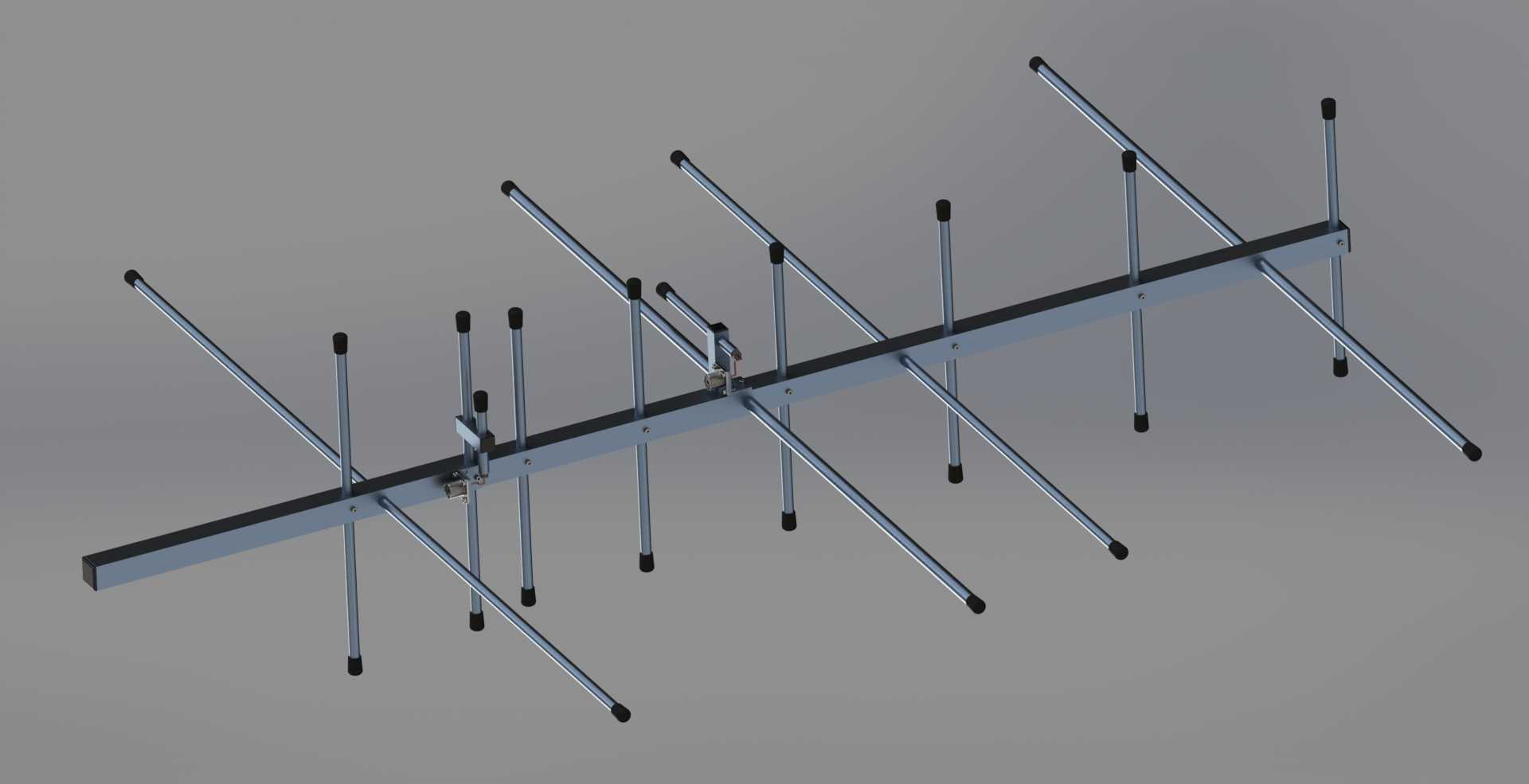

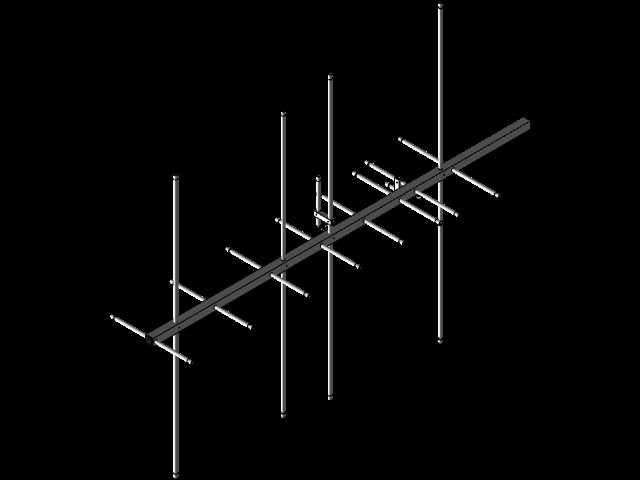

　　这款定向天线针对VHF/UHF双频段通讯场景设计，核心覆盖144MHz与430MHz两个常用业余无线电频段，同时适配低轨业余卫星过境时的上下行信号收发需求，是业余无线电爱好者进行远距离通联、卫星信号捕获的常用硬件设备。从结构设计来看，整体采用经典八木天线的引向-反射-有源振子布局，主梁采用截面规整的方形金属型材作为承载基础，所有振子通过绝缘固定座与主梁连接，避免金属主梁直接接触振子导致的射频参数偏移。不同长度的振子沿主梁轴向按计算好的间距排布，长振子对应144MHz频段的谐振长度，短振子匹配430MHz频段的谐振需求，两组振子在主梁上交错布置，既保证两个频段各自的方向图特性，又尽可能压缩整体结构长度，减少安装时的空间占用。

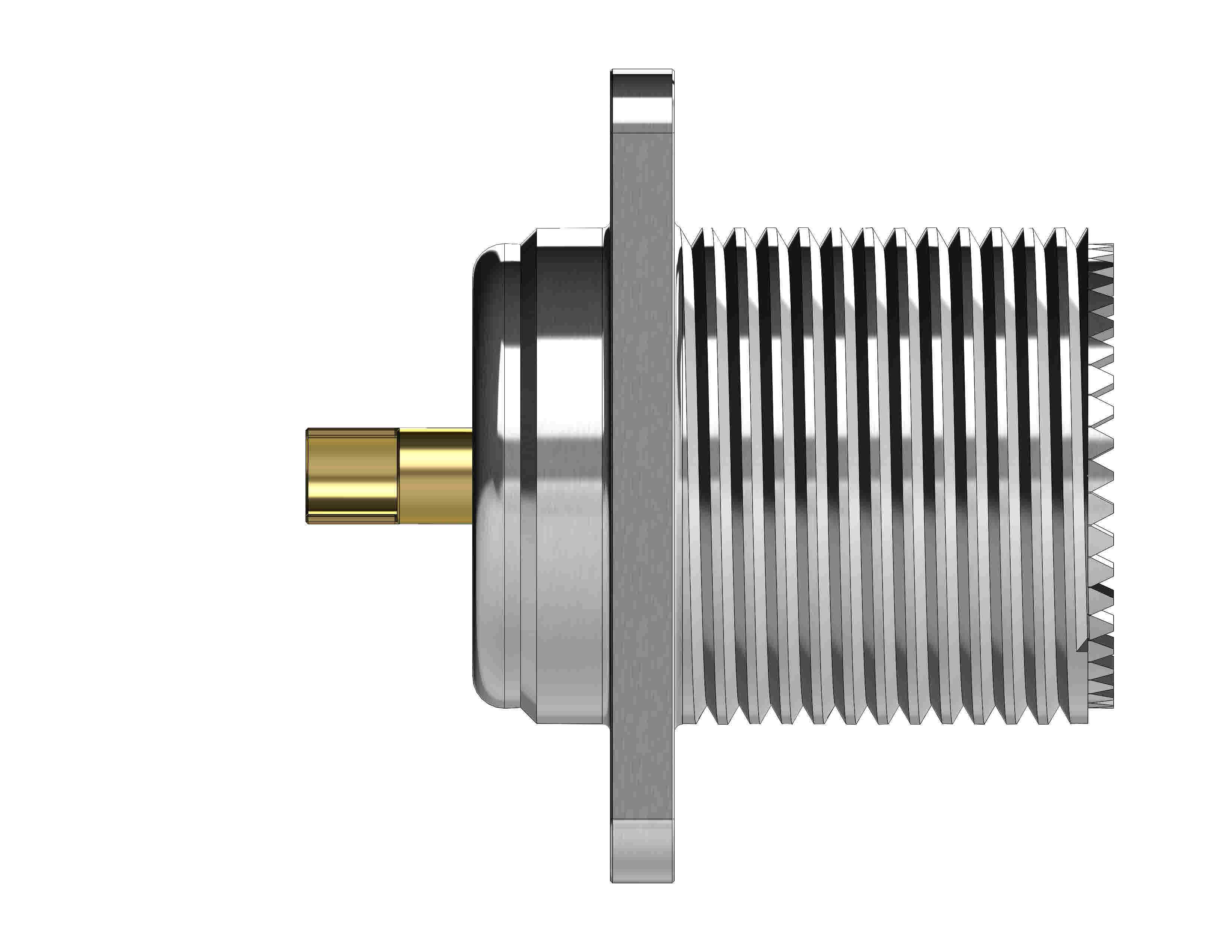

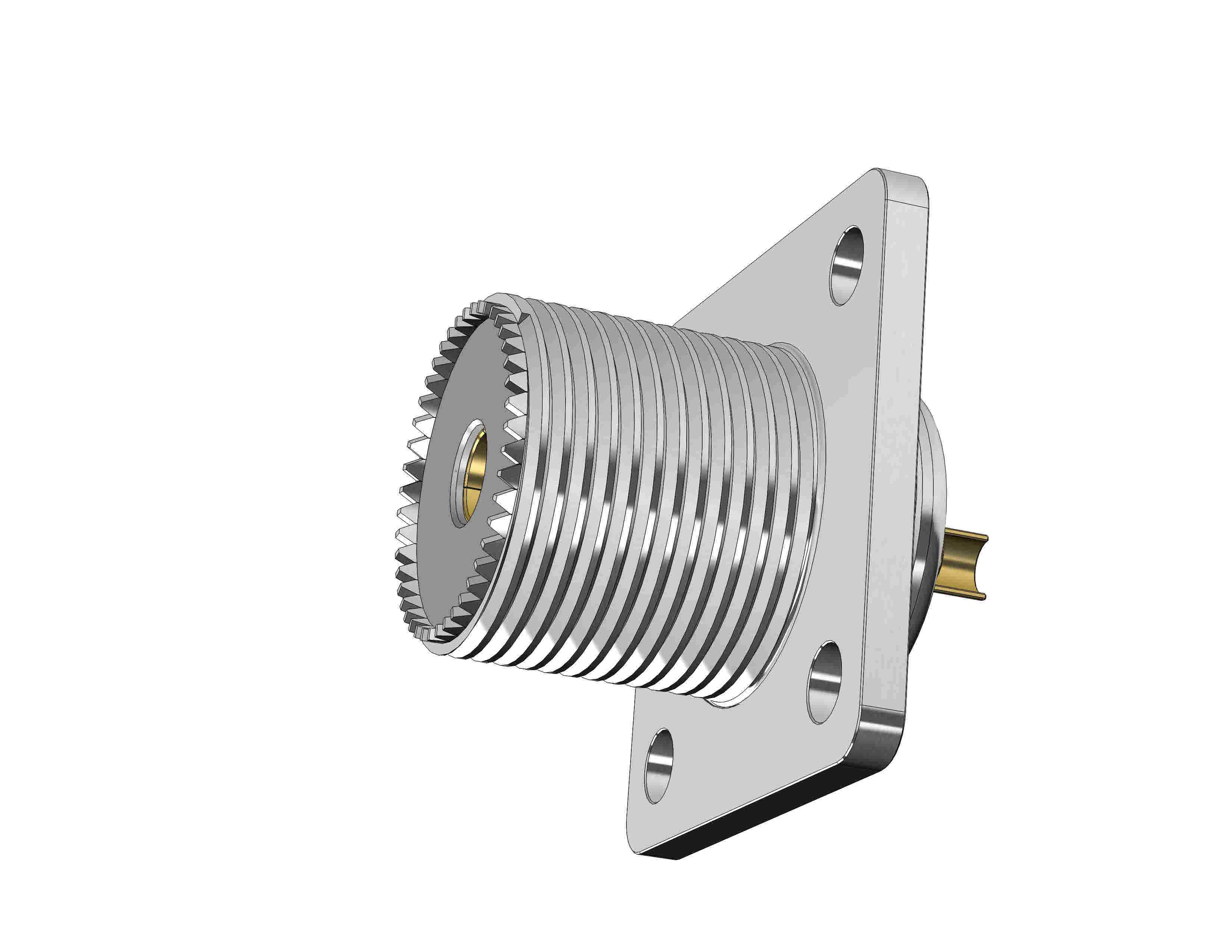

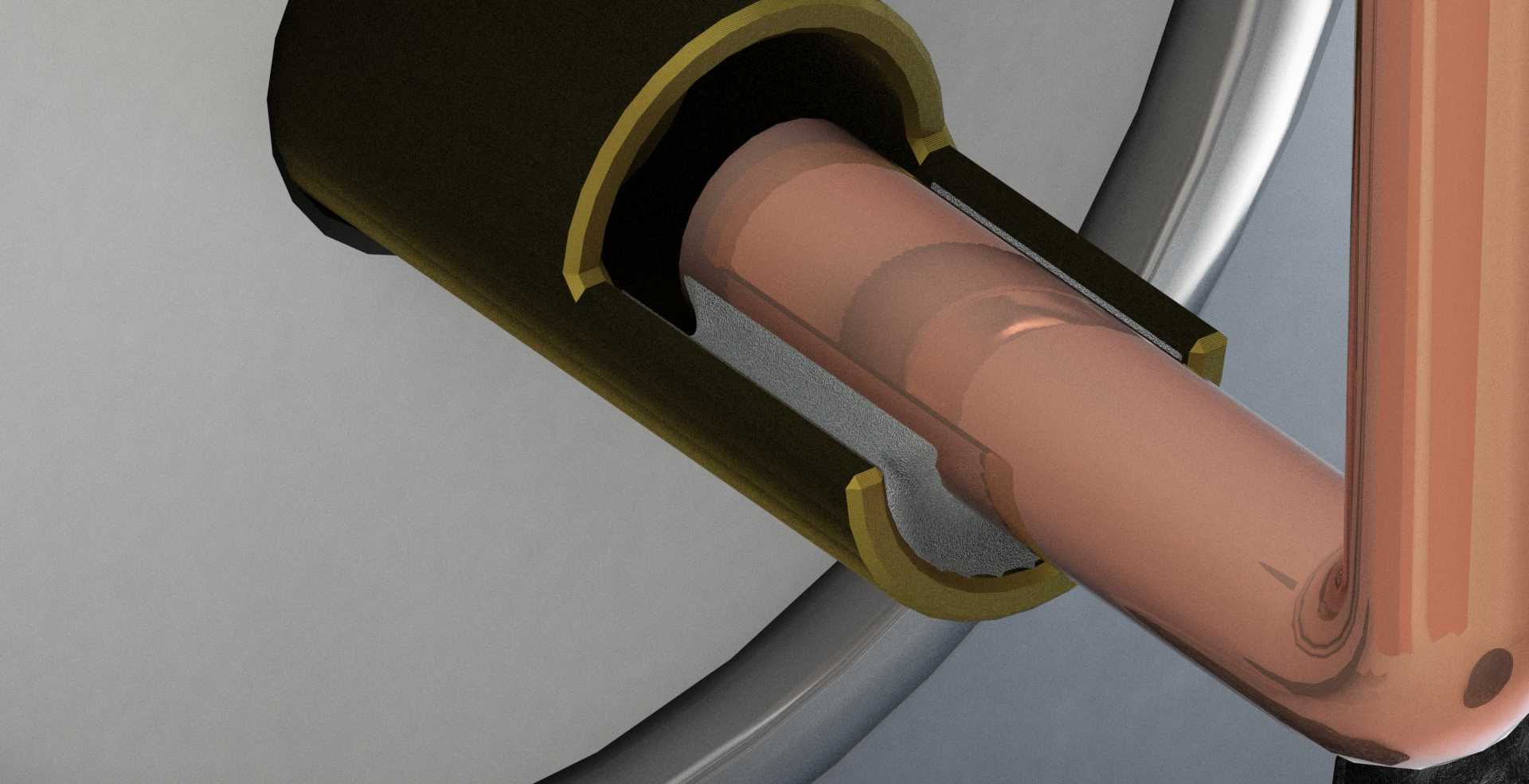

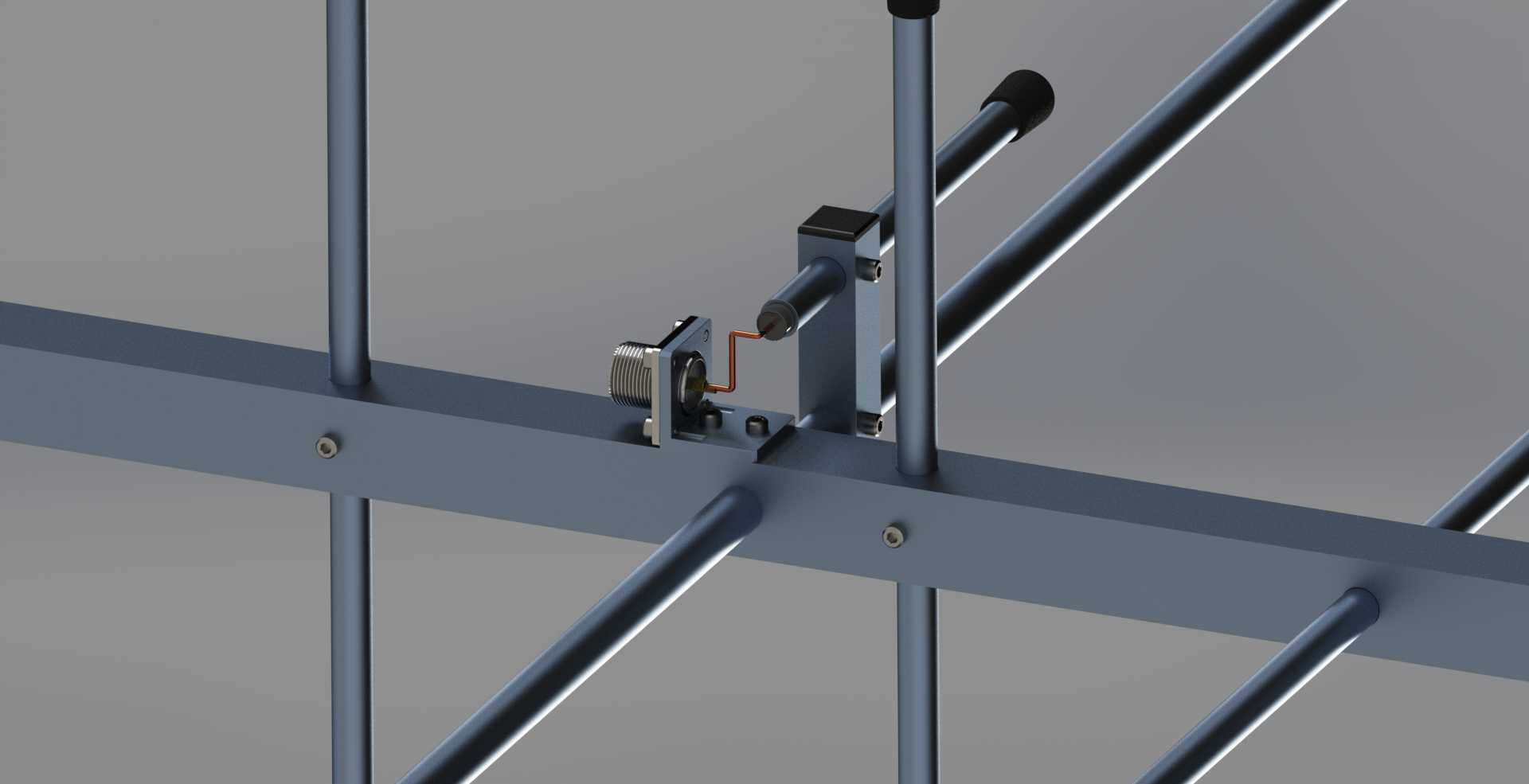

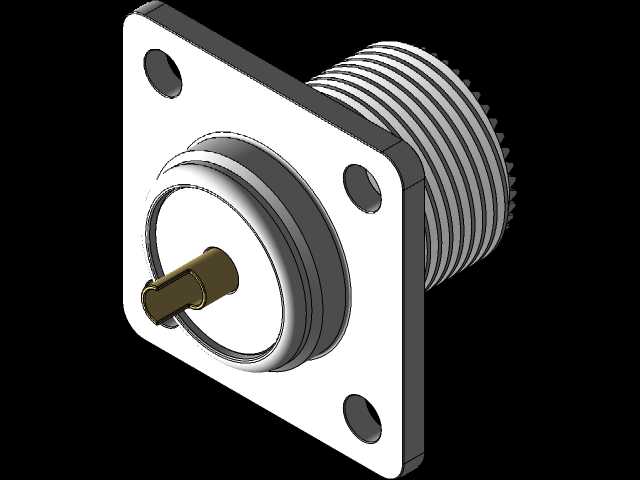

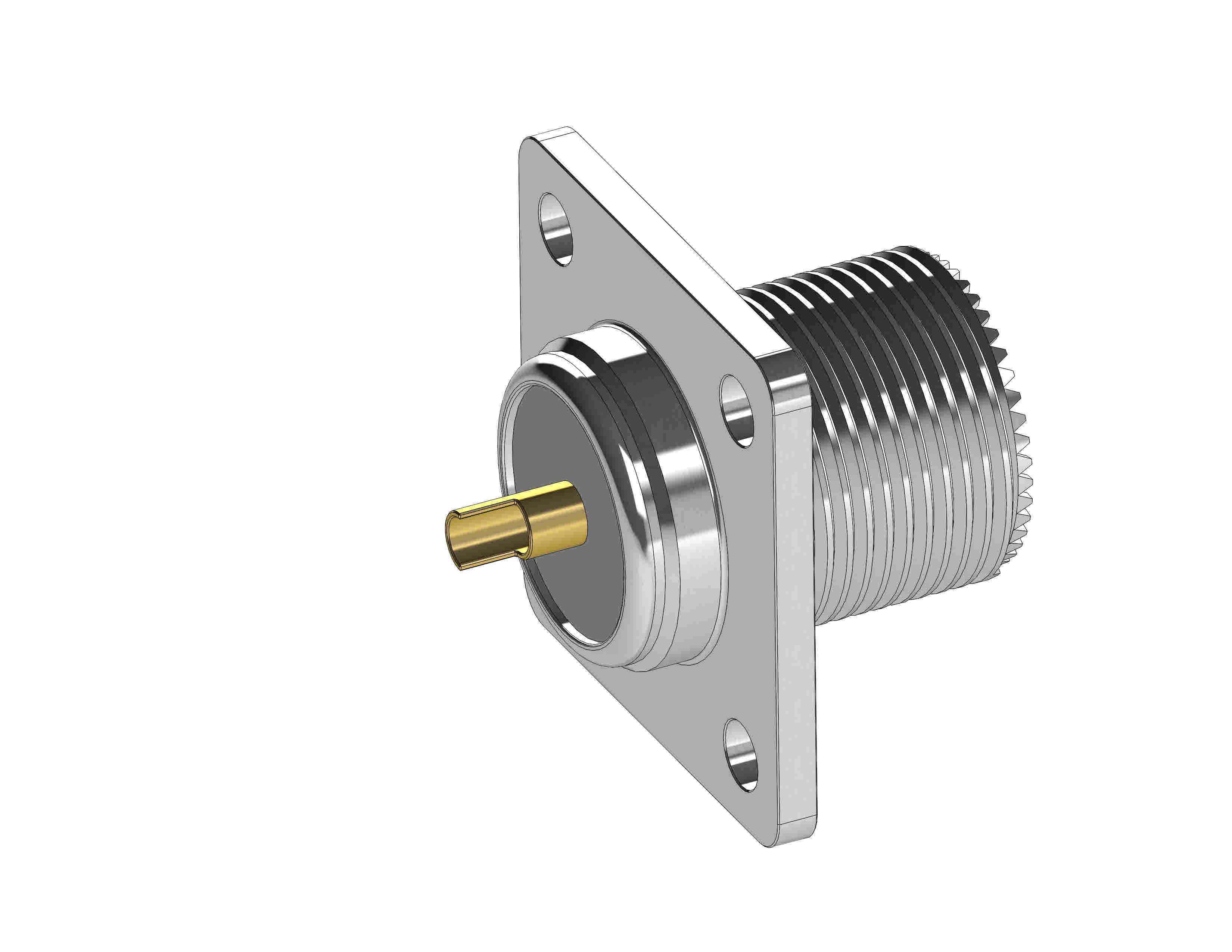

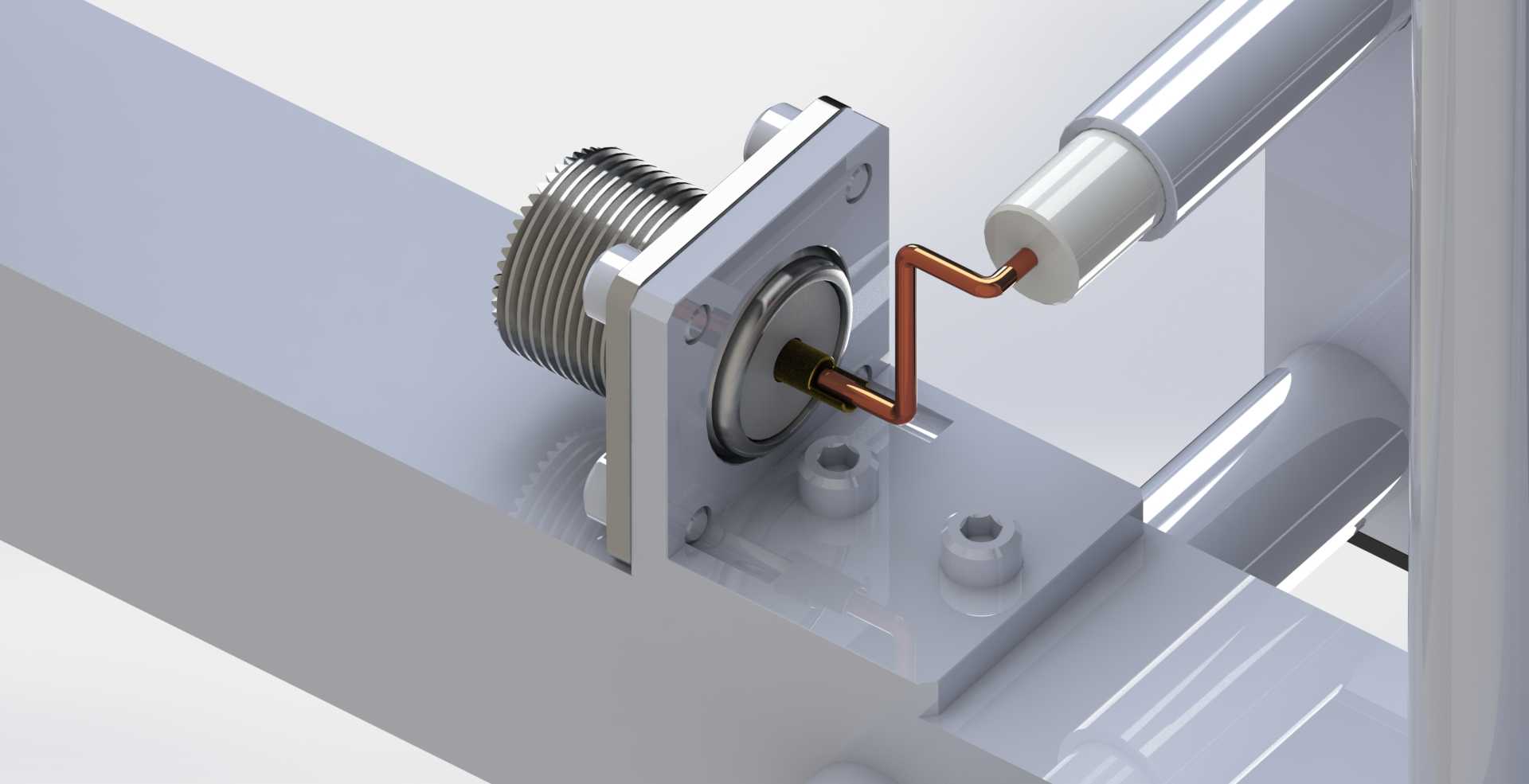

　　有源振子部分采用匹配结构设计，直接适配常用50欧姆特性阻抗的同轴馈线，无需额外加装复杂的阻抗变换装置即可获得较好的驻波比表现，降低现场安装调试的难度。所有振子末端都加装了绝缘防护端帽，一方面避免尖锐金属端在安装、调试过程中划伤操作人员，另一方面也能减少长期户外使用时振子端部的氧化锈蚀，延长设备户外使用寿命。安装固定结构设计在主梁的重心位置，配套的U型固定夹可适配常见口径的室外安装桅杆，安装时只需调整天线的俯仰与水平角度，对准通讯目标方向或者卫星过境的轨迹方位即可完成固定，固定结构自带防滑齿纹，拧紧后可抵御常规户外风力带来的角度偏移。从实际使用场景来看，这类天线常被安装在屋顶、山顶等视野开阔的制高点，相比全向天线，

　　其定向辐射特性可以将射频能量集中在指定方向，有效提升弱信号的接收灵敏度与发射信号的有效辐射功率，在进行百公里级的VHF段远距离通联、低轨业余卫星的信号转发操作时，相比普通橡皮天线或者车载天线能获得明显的信号增益提升。设计过程中，振子的长度、相邻振子的间距都经过电磁仿真验证，确保两个工作频段内的方向图保持较好的前后比，减少后方干扰信号对接收效果的影响，同时兼顾两个频段的增益表现，避免出现单频段性能达标、另一频段性能损失过大的问题。主梁上的振子固定座采用统一的模块化设计，所有固定孔位的间距保持一致，生产组装时可快速定位每个振子的安装位置，减少装配过程中的尺寸误差，也方便后期维护时更换损坏的振子部件。考虑到户外长期使用的需求，

　　所有金属部件都采用抗氧化的金属材质或者表面做了防腐蚀处理，能够适应雨淋、日晒、温差变化等户外环境因素，减少长期使用后的性能衰减。安装边界方面，天线整体沿主梁轴向延伸，安装时需要在天线的指向方向预留无遮挡的净空区域，避免金属构件、建筑墙体等障碍物靠近振子区域，否则会导致天线的谐振频率偏移、方向图畸变，影响实际通讯效果；天线背部的反射振子侧无需预留过大净空，可靠近安装桅杆布置，不会对核心性能产生明显影响。
