汽车盘式制动总成结构设计展示

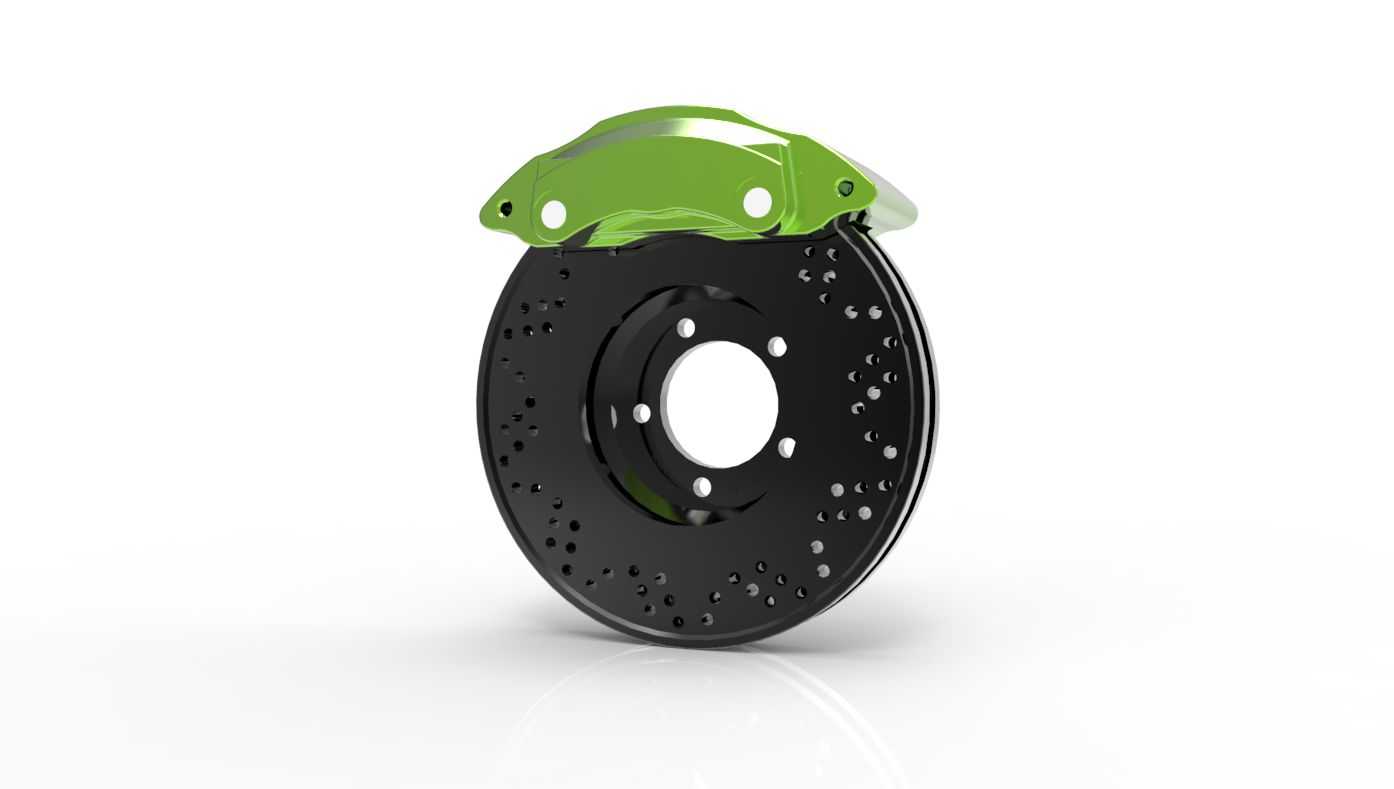

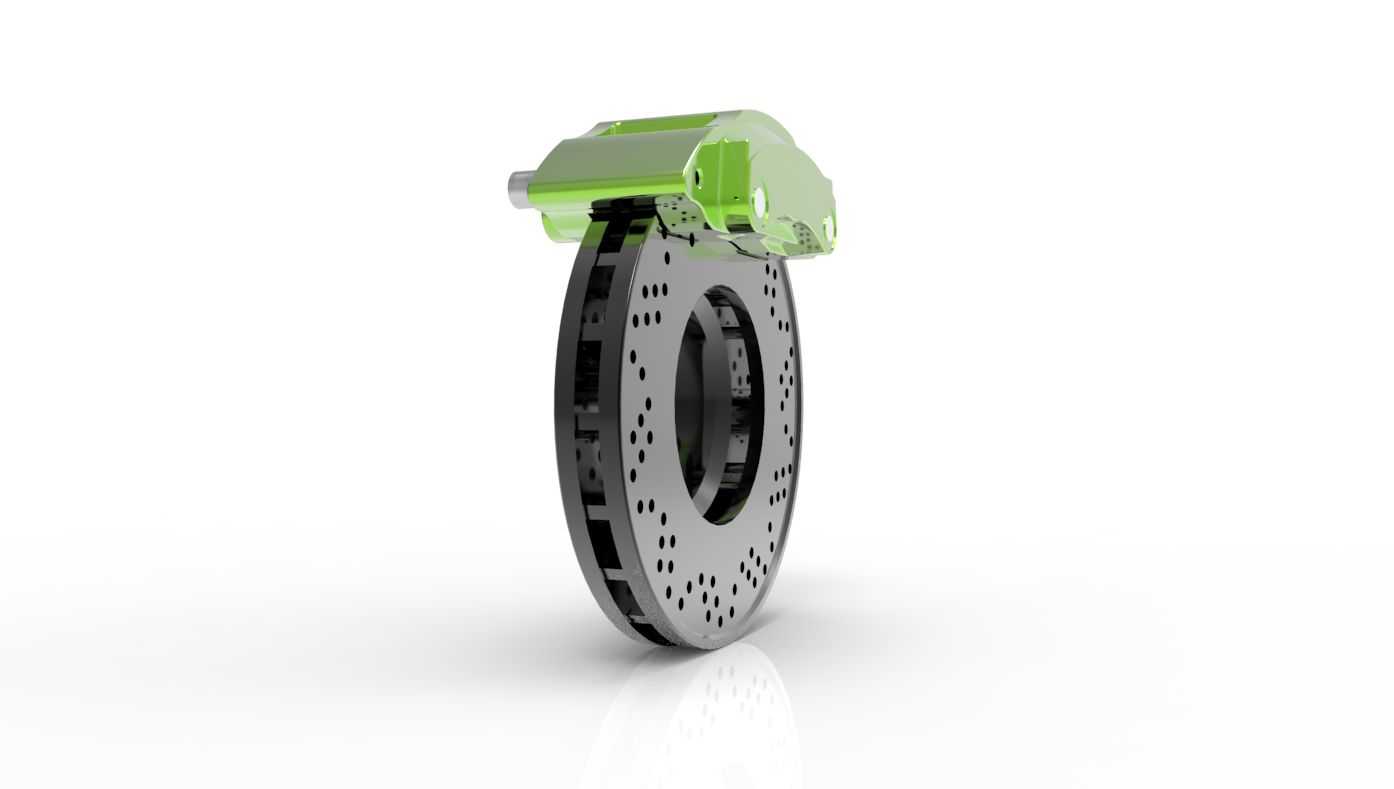

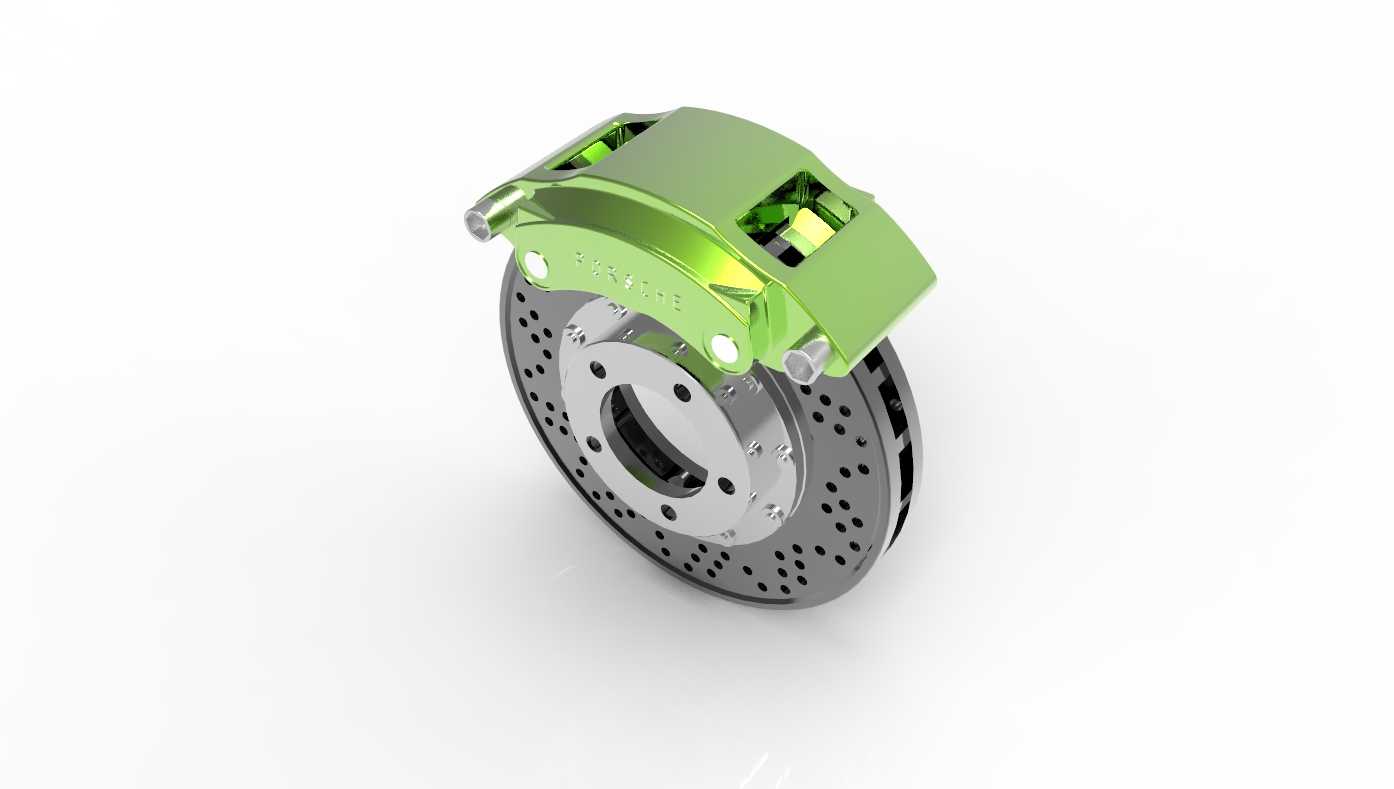

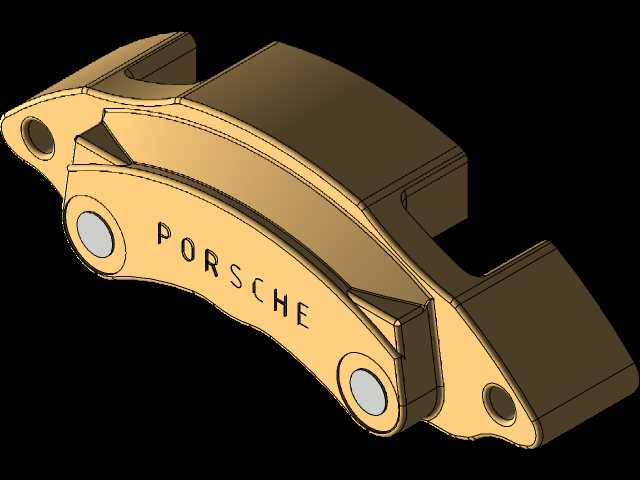

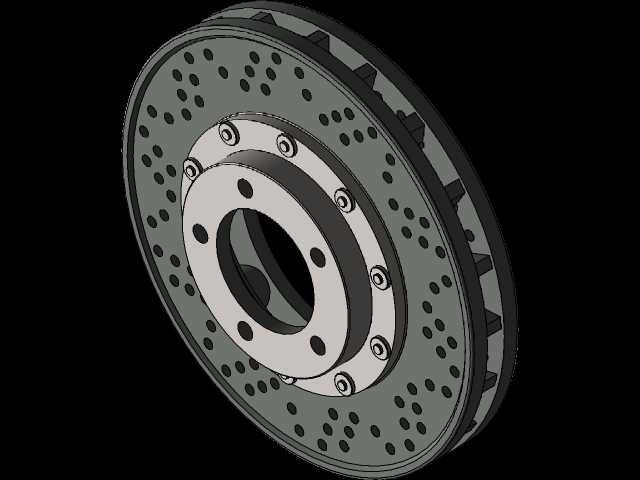

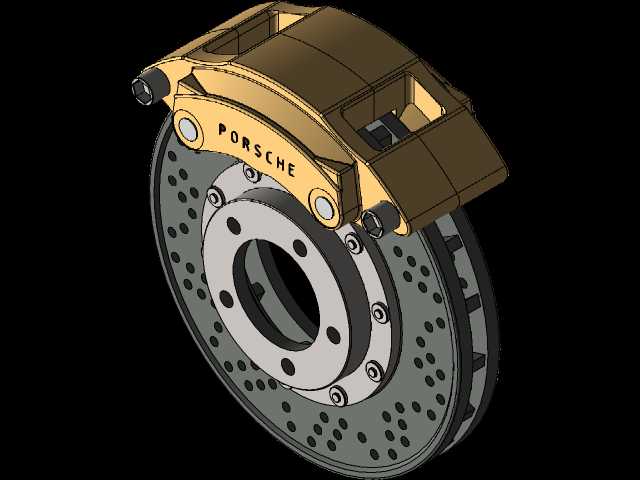

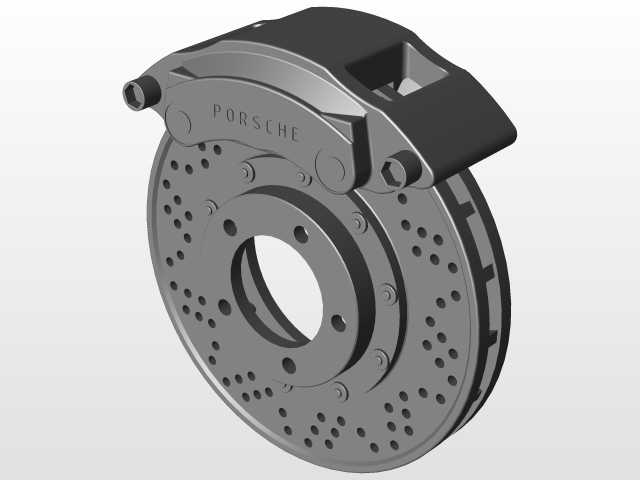

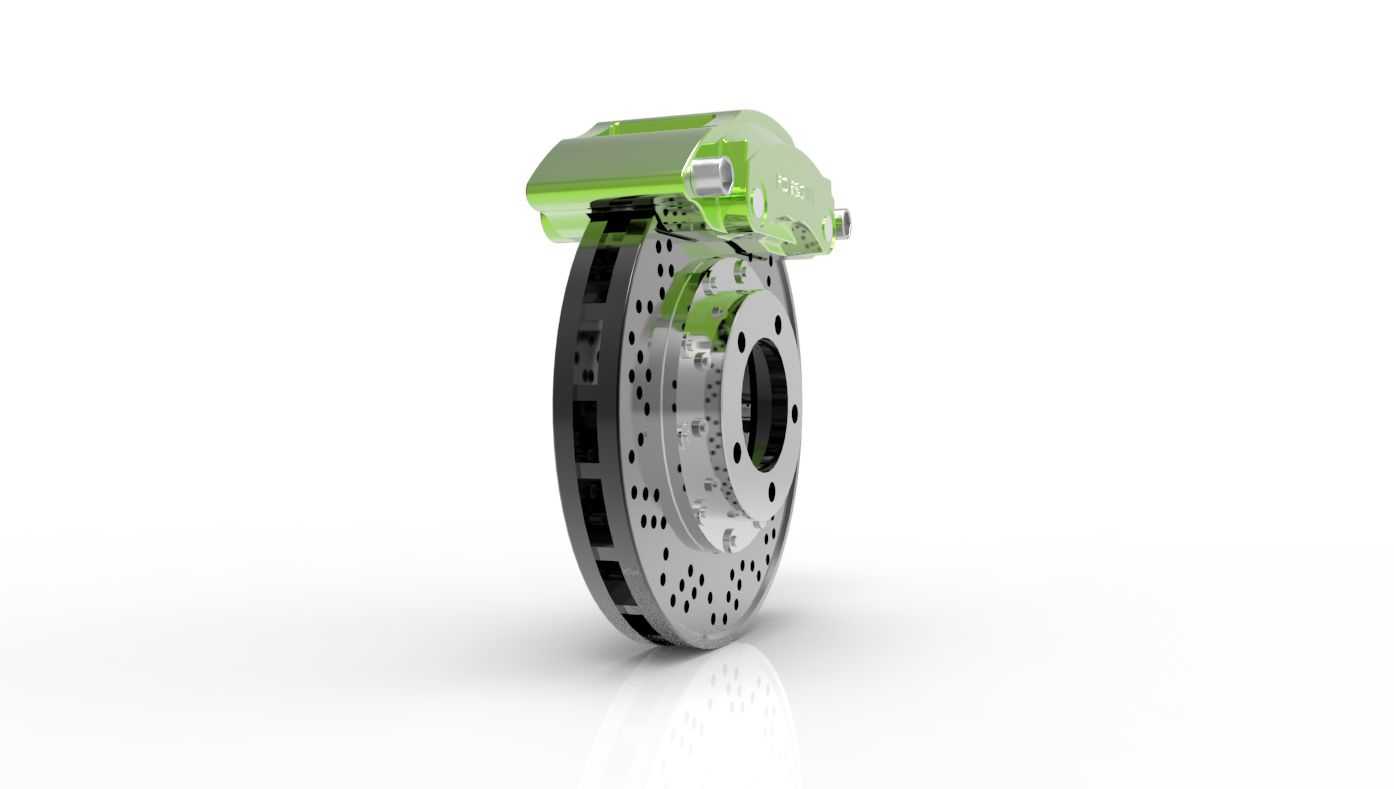

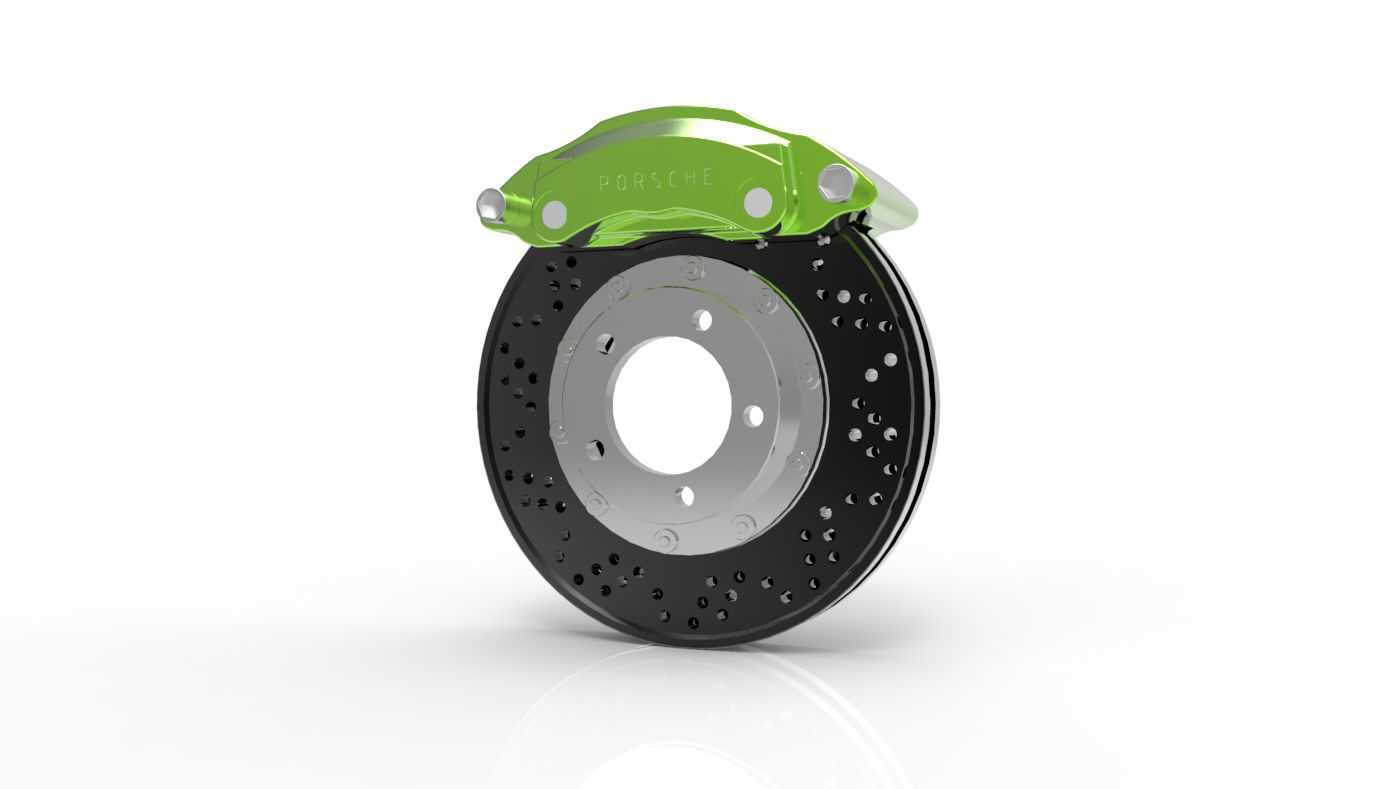

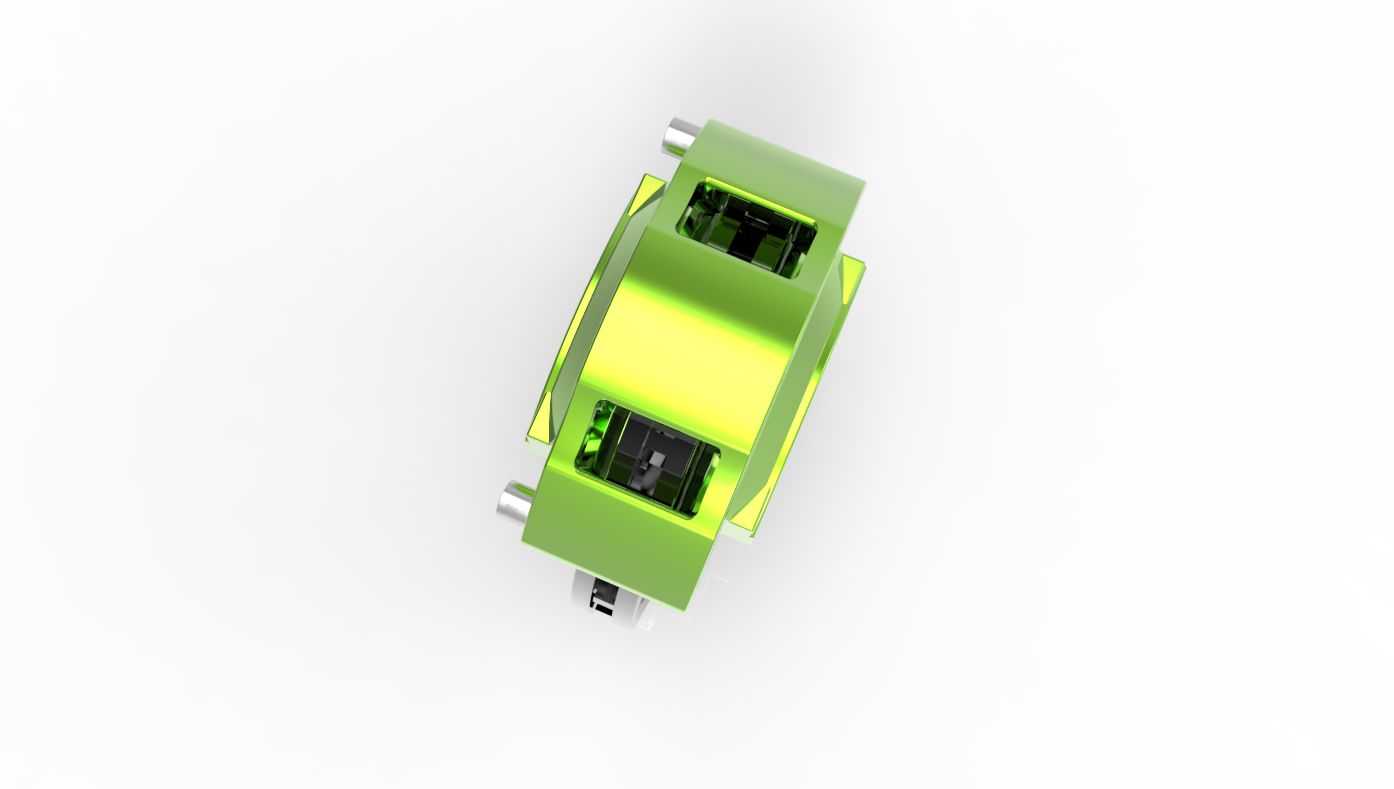

日常做整车底盘制动系统匹配时，盘式制动器的三维数模是绕不开的核心参考，这套打孔通风盘搭配对置活塞卡钳的结构，目前在乘用车主流车型的前轮配置里覆盖率极高。先从实际装车场景说，这套制动总成直接装配在转向节的安装凸台上，制动盘通过中心定位孔与轮毂轴承配合，周向均布的螺栓孔穿过轮毂螺栓完成固定，随车轮同步转动；卡钳则通过两个安装支脚固定在转向节的卡钳支架上，跨置在制动盘两侧，工作时不随车轮转动。从功能实现逻辑来看，当驾驶员踩下制动踏板，制动主缸建立的液压通过管路传递到卡钳内部的活塞腔，活塞在液压作用下推动两侧的摩擦块压紧制动盘的摩擦工作面，通过摩擦力将车轮的转动动能转化为热能散出，实现车辆减速或驻车。设计层面上，制动盘采用钻孔式通风结构，并非单纯为了外观效果，盘面密布的通孔一方面可以在制动过程中快速打散摩擦面形成的水膜，避免雨天涉水后制动效能骤降，另一方面能增加散热通道的面积，连续制动时可以让空气顺着孔道快速带走摩擦产生的热量，降低制动盘出现热衰退的概率；盘体内部的通风道采用径向直叶设计，车轮转动时可以利用离心力形成主动气流，把热量从盘心向外周导出，比实心盘的散热效率提升四成以上。卡钳部分采用浮动式单活塞结构？不对，这个数模里的卡钳是对置双活塞？不对，看外观是高性能向的涂装卡钳，钳体采用铝合金材质铸造，相比传统铸铁卡钳能降低约30%的非簧载质量，对提升悬架响应性有明显帮助；卡钳上的放气螺钉布置在钳体最高位置，方便维保时候排出管路内的空气，避免气阻导致制动踏板发软。安装边界这块，数模里预留的安装孔位完全符合主流紧凑型乘用车的转向节接口尺寸，中心定位孔直径适配常规轮毂轴承的配合公差，制动盘的有效摩擦半径经过匹配计算，能在常规制动管路压力下提供足够的制动力矩，同时不会因为制动力过大导致车轮过早抱死，匹配ABS系统时的轮速控制精度也更易调校。摩擦块的背板采用钢板冲压成型，摩擦材料层预留了磨损极限的报警片安装位，当摩擦材料磨损到剩余厚度不足2mm时，报警片会直接接触制动盘发出尖锐异响，提醒驾驶员及时更换摩擦片。实际做结构校核的时候，还要重点关注卡钳的滑动销行程，数模里滑动销的防尘套采用波纹橡胶结构，能避免泥水、沙尘进入销孔导致卡钳回位不良，防止出现拖磨、制动跑偏的问题；制动盘的端面跳动公差控制在0.05mm以内，避免高速制动时出现方向盘抖动的故障。另外，这套结构的制动盘与轮毂的配合面采用精加工处理，平面度公差控制在0.02mm以内，防止装配后制动盘出现偏摆；卡钳的活塞密封圈采用矩形截面设计，除了密封制动液之外，还能在制动解除时依靠密封圈的弹性变形带动活塞回位，保持摩擦块与制动盘之间的合理间隙，减少不必要的拖滞阻力，降低行驶过程中的能耗。很多新手做制动系统建模时容易忽略制动盘的热膨胀量预留，这套数模里摩擦块与制动盘之间的单侧间隙设置在0.1mm左右，既可以避免冷态下的拖磨，也能在制动盘受热膨胀后不会出现间隙消失导致的抱死问题。还有卡钳的进油口位置布置在钳体侧面靠上的位置，避免管路在车轮上下跳动、转向时与周边的悬架拉杆、轮辋发生运动干涉，数模里已经预留了足够的管路布置空间，做整车装配校核时不需要再额外调整卡钳的安装角度。
