可调式活动扳手工业级手动五金工具结构

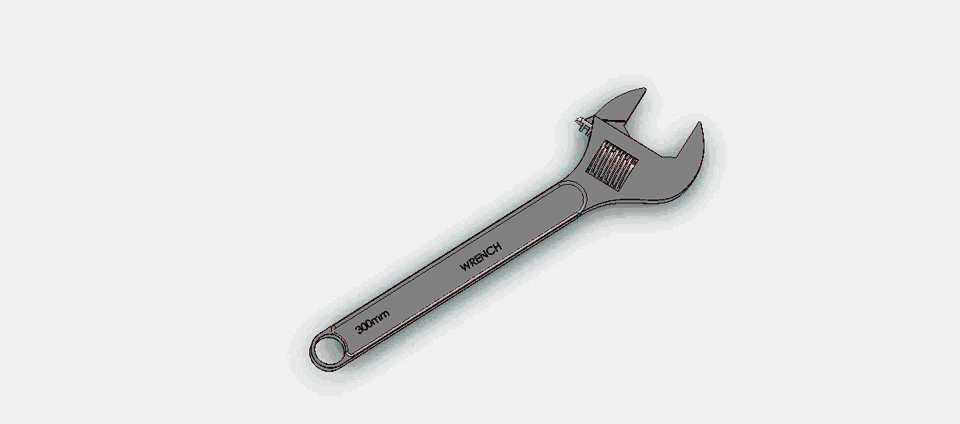

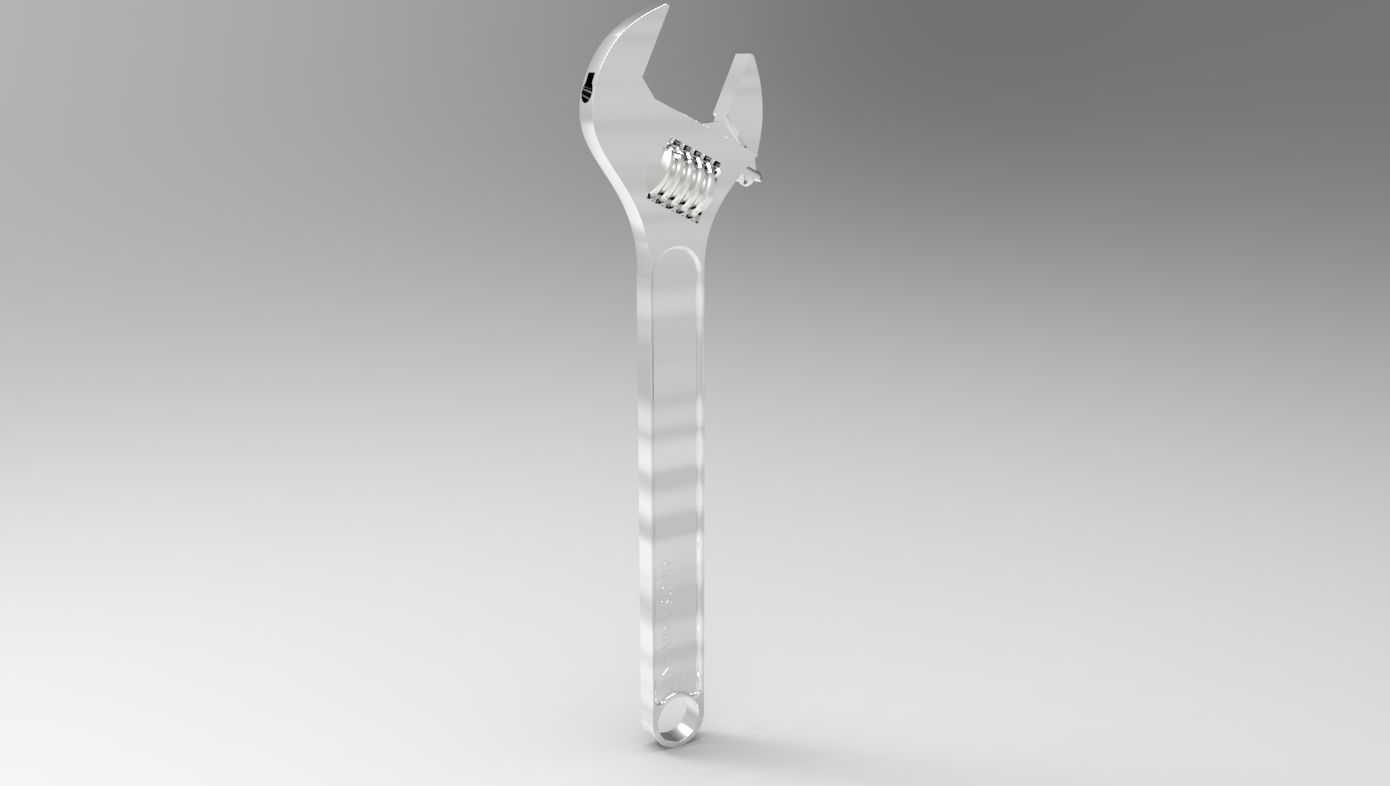

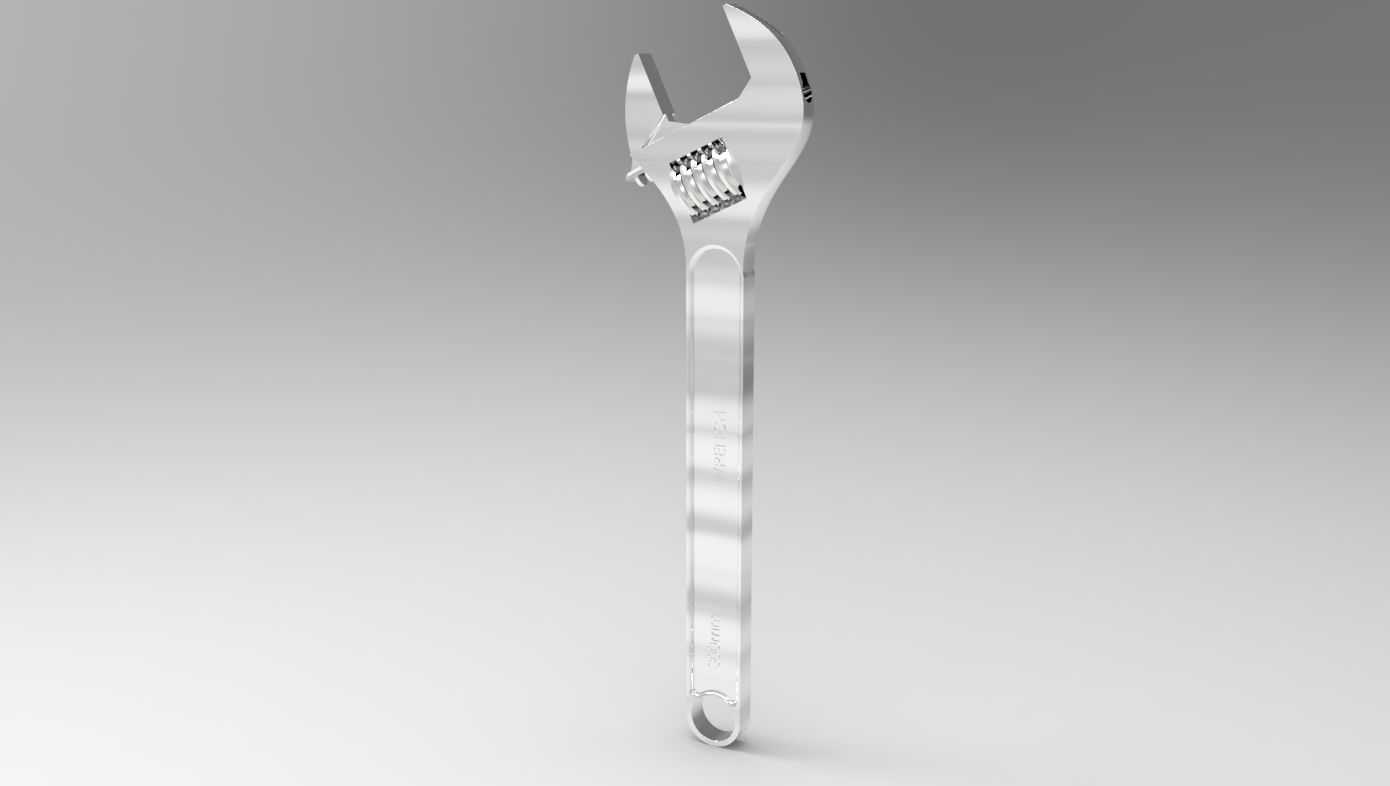

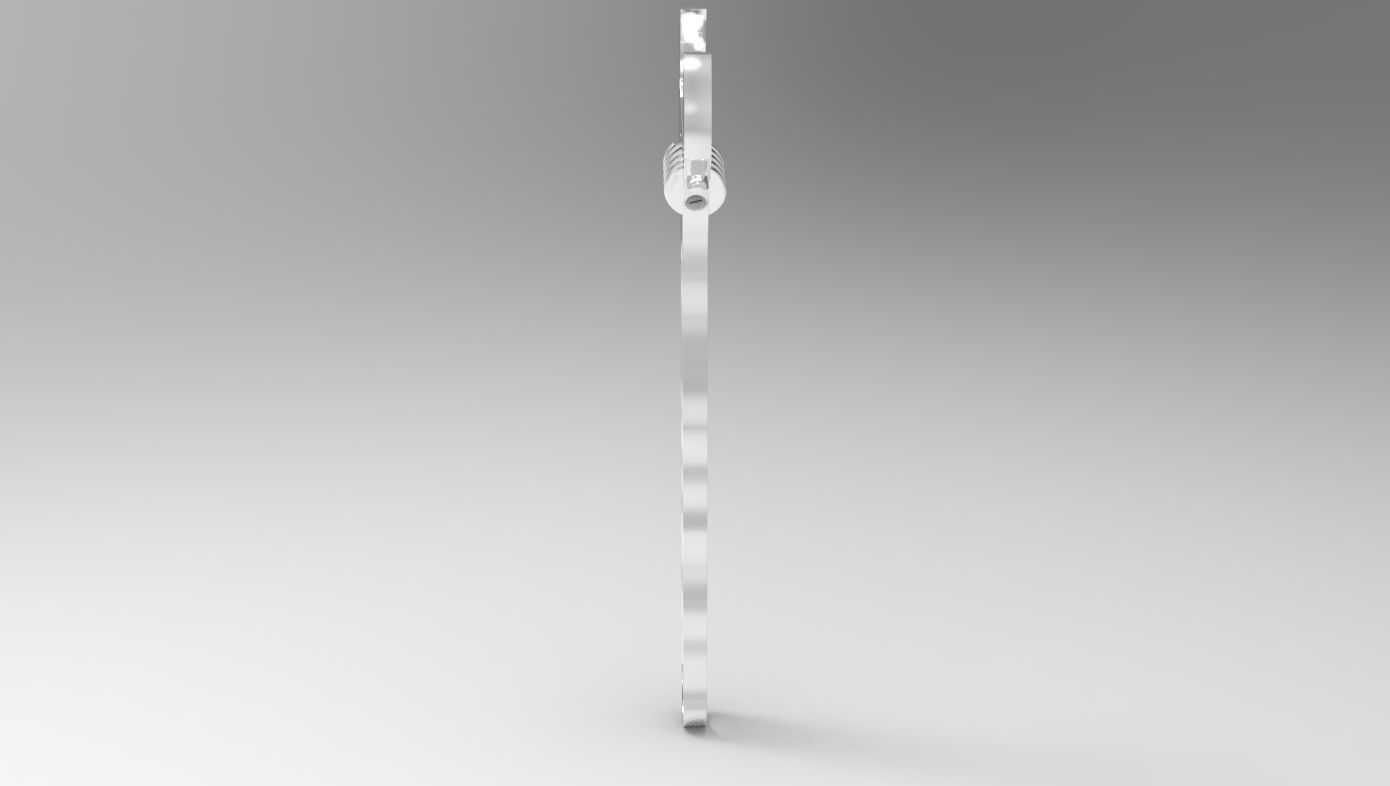

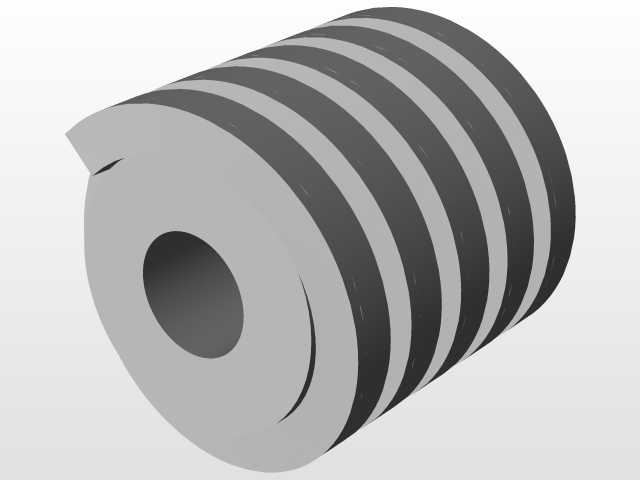

在机械装配、设备运维、家装维修等各类涉及螺纹紧固件拆装的场景中，活动扳手都是普及率极高的手动作业工具，区别于固定开口的呆扳手，它的开口尺寸可在设计量程内灵活调节，能够适配多种规格的六角头、方头螺栓与螺母，不用携带多把固定尺寸扳手就能完成多数常规拆装作业，尤其适合现场维修时紧固件规格不统一、作业空间受限的工况。这款可调活动扳手的整体结构遵循传统活络扳手的成熟力学逻辑，主体分为固定钳身、活动钳口、调节蜗杆、手柄四个核心部分，固定钳身与长手柄为一体化锻造结构，从受力根源上避免分体结构的连接松动风险，活动钳口嵌装在固定钳身头部的导向滑槽内，齿面与调节蜗杆的螺旋齿完全啮合，转动蜗杆时就能带动活动钳口沿滑槽平稳平移，实现开口尺寸的无级调节，调节过程无卡滞、无旷量，锁紧后钳口不会自行滑移，能保证施力时的夹持稳定性。从结构设计的细节来看，固定钳口与活动钳口的夹持面都加工有细密的防滑齿纹，齿纹角度经过反复验证，夹持紧固件时能增大接触摩擦力，即使扳手表面沾有少量油污，也能减少打滑脱开的概率，避免施力过程中滑脱造成的螺栓棱角磨损或是人员磕碰损伤。手柄部分采用符合人体工学的长条形渐变截面设计，靠近头部的位置截面更厚，能承受大扭矩作业时的弯曲应力，向尾端逐渐收窄并做了圆弧过渡，尾部设计有挂孔，不用时可以悬挂在工具架上收纳，也能穿入挂绳防止高空作业时工具坠落。手柄表面做了哑光防滑处理，握持时贴合手掌轮廓，长时间施力作业也不容易磨手，表面印刻的量程标识清晰直观，作业前可以快速确认当前扳手的最大开口范围，避免超量程使用造成钳口断裂或是蜗杆崩齿。从尺寸边界来看，这款扳手的总长度适配常规手动作业的力臂需求，头部厚度控制合理，能伸入部分狭窄的设备间隙完成紧固件拆装，不会因为头部过厚被周边零部件干涉；最大开口尺寸覆盖日常作业中最常用的螺栓规格范围，从小型电器装配的小规格螺母，到设备机架安装的中大型螺栓都能适配。设计过程中对各部分的受力做了针对性优化，固定钳身的受力拐角处做了大圆弧过渡，消除应力集中点，避免大扭矩施力时从拐角位置断裂；调节蜗杆的安装位置做了限位结构，防止蜗杆脱出导致活动钳口脱落，蜗杆的转动阻尼适中，既可以单手快速调节开口大小，锁紧后又能提供足够的啮合强度，承受额定扭矩下的反作用力。在实际使用场景中，这款扳手既可以用于生产车间的设备日常巡检维护，快速紧固松动的设备地脚螺栓、护板固定螺丝，也能用于水电安装、五金维修等场景，拆装管道接头、家具紧固件、家电固定螺丝等不同类型的连接件；在野外应急维修场景下，不需要配套多把固定扳手，单把就能应对多种规格的紧固件拆装需求，大幅减少工具携带量。需要注意的是，使用时要根据紧固件尺寸调整开口，让钳口与紧固件的两个夹持面完全贴合后再施力，尽量让固定钳口承受主要的拉力侧载荷，避免活动钳口受力过大导致蜗杆齿部磨损，同时不要在手柄上额外加接延长管超扭矩使用，防止超过结构强度极限造成扳手断裂或是紧固件滑牙。整体结构没有多余的复杂设计，所有细节都围绕手动工具的实用性、耐用性展开，兼顾了操作便捷性与结构可靠性，建模时完整还原了各部件的装配关系，包括蜗杆与活动钳口的啮合结构、钳身的导向滑槽、表面的防滑齿纹、手柄的截面变化等细节，能够用于工具类产品的结构展示、虚拟装配教学、维修作业仿真等场景，也可以作为五金工具产品设计的参考原型，帮助设计人员验证结构受力、优化握持手感与外观细节。
