斜齿轮环形外齿轮复合排挡传动结构

项目分类:3D模型 发布时间:2021-10-25 ID:336538
  • 斜齿轮环形外齿轮复合排挡传动结构
  • 斜齿轮环形外齿轮复合排挡传动结构
  • 斜齿轮环形外齿轮复合排挡传动结构
  • 斜齿轮环形外齿轮复合排挡传动结构
  • 斜齿轮环形外齿轮复合排挡传动结构
  • 斜齿轮环形外齿轮复合排挡传动结构

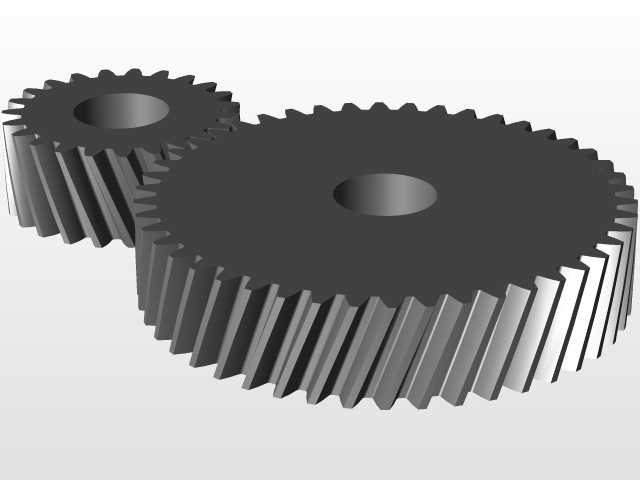

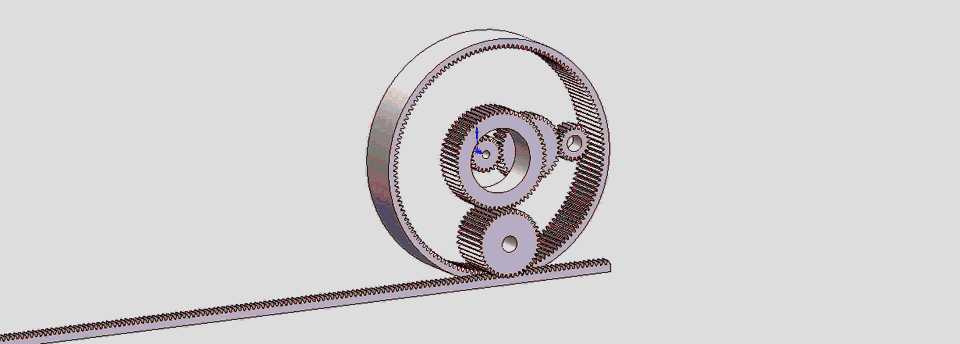

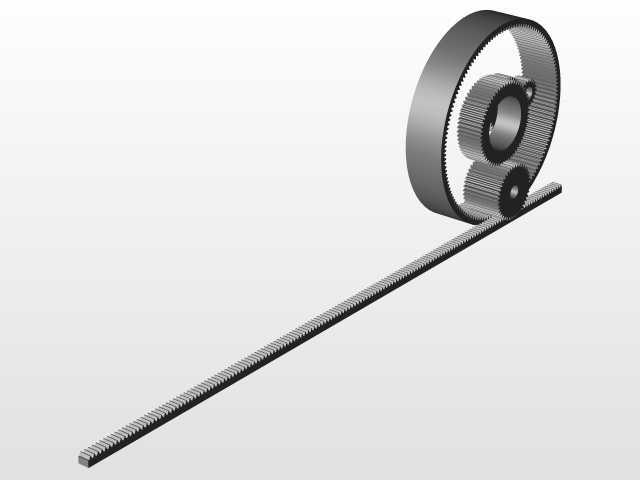

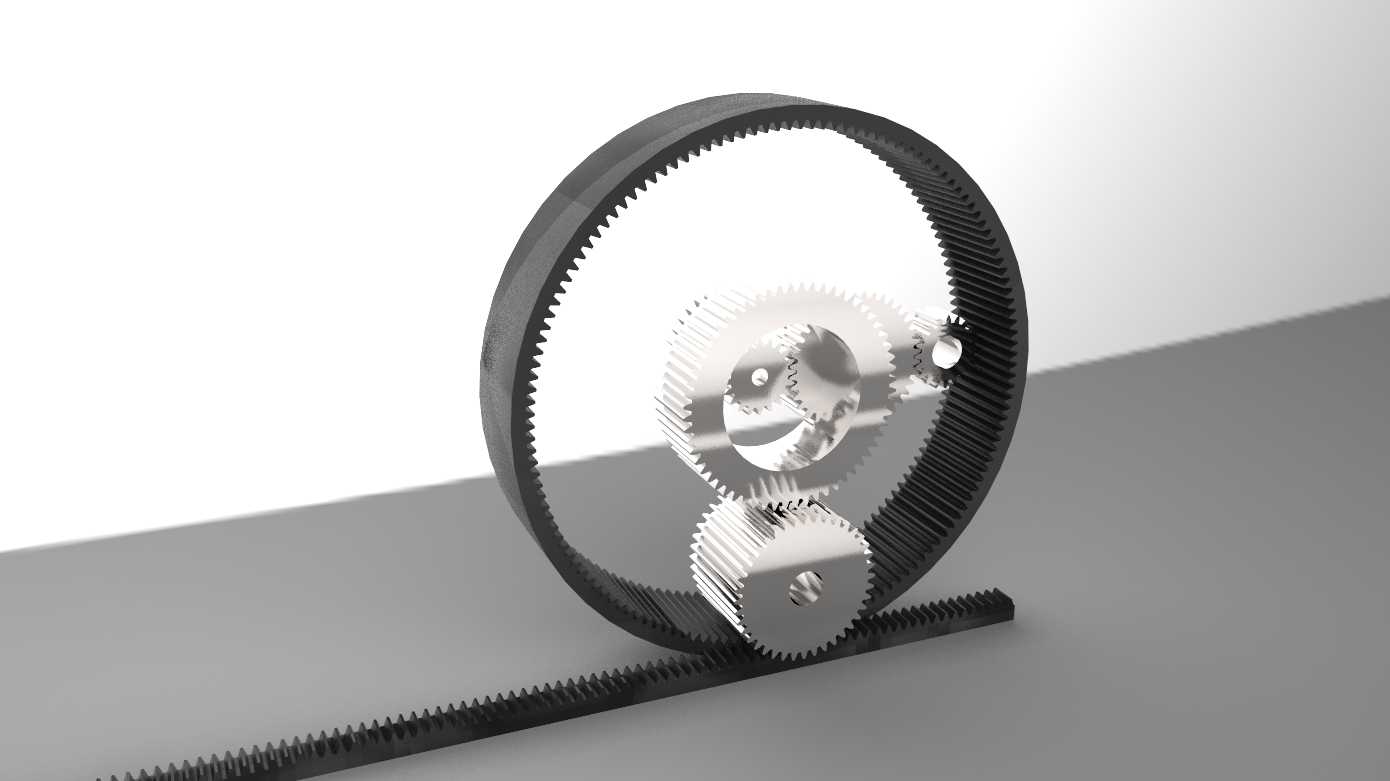

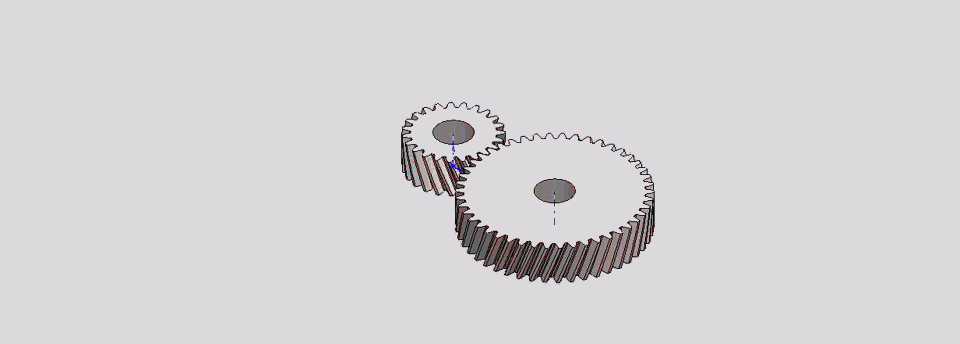

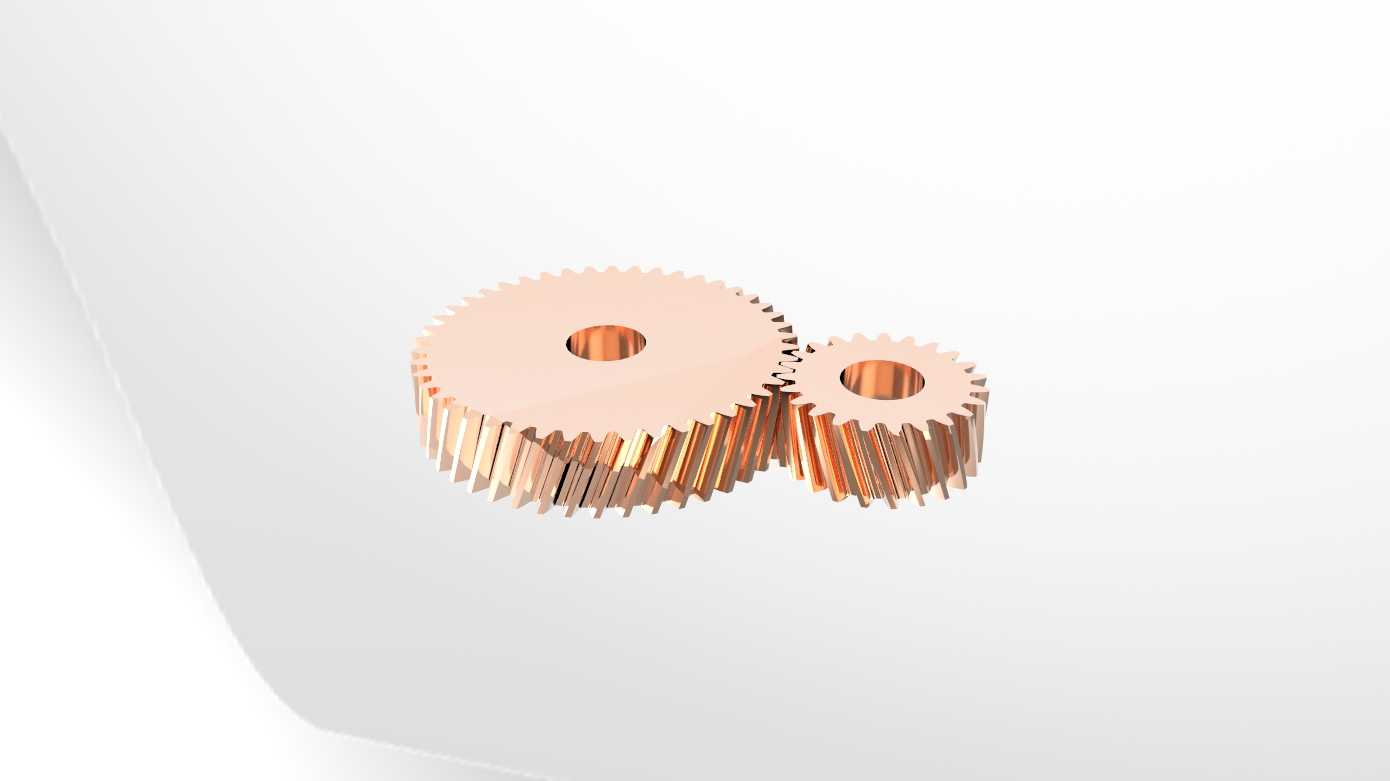

这套复合轮系结构常应用在需要大传动比、紧凑安装空间的变速传动场景中,比如小型精密设备的换挡机构、自动化输送线的变速单元、便携动力工具的传动端,区别于常规定轴轮系,它把环形内齿圈、多层斜齿轮、外啮合直齿条整合在同一安装边界内,不需要额外搭建多级传动支架就能实现多档位的转速扭矩切换。从实际使用的角度看,这套结构的核心功能是通过不同齿轮副的啮合切换,在输入转速恒定的前提下输出多档不同的转速与扭矩,匹配不同工况下的负载需求:比如轻载高速工况下,动力通过小直径太阳轮直接传递到输出端,减少传动链的能量损耗;重载低速工况下,动力经由多层行星斜齿轮分流后再汇流到环形齿圈输出,能承受更大的冲击负载,同时斜齿轮的啮合重合度比直齿轮高30%左右,传动过程中不会出现直齿轮啮合的阶跃冲击,运行噪音更低,适合对传动平稳性有要求的场合。设计这套结构的时候,首先要确定的是安装边界的约束:整体环形齿圈的外径作为整个传动单元的最大外轮廓尺寸,要匹配安装腔体的内径预留0.2-0.5mm的装配间隙,底部啮合的齿条安装基准面要和齿圈的中心基准保持平行,平行度公差要控制在0.02mm以内,否则会出现齿轮齿条啮合卡滞、齿面偏磨的问题。轮系的齿数匹配是设计的核心环节,各层斜齿轮的模数要保持统一,螺旋角方向要配对设计,相邻啮合齿轮的螺旋角大小相等方向相反,抵消轴向传动分力,减少止推轴承的负载;环形内齿圈的齿向要和最外层行星斜齿轮的齿向匹配,啮合侧隙要根据应用场景调整,精密传动场景下侧隙控制在0.01-0.03mm,普通动力传动场景可以放宽到0.05-0.1mm,避免热胀冷缩导致的啮合卡死。在结构布局上,中间的多层行星齿轮通过销轴固定在同一行星架上,行星架的定位孔同轴度公差要达到IT7级,保证各个行星轮的载荷均匀分配,避免单个齿轮负载过大出现断齿问题;底部的外齿轮和齿条啮合,既可以作为固定档位的定位基准,也可以作为直线运动的输出端,实现旋转运动到直线运动的转换,拓展整个传动单元的使用场景。实际装配的时候,要先预装各个齿轮副检查啮合接触斑点,接触斑点要分布在齿面的中间位置,沿齿高方向接触占比不低于40%,沿齿长方向接触占比不低于60%,如果出现齿端接触要调整行星架的安装位置或者齿轮的轴向定位尺寸,避免局部应力集中导致齿面早期磨损。润滑设计上,因为是封闭轮系结构,可以采用脂润滑的方式,在各个齿轮啮合面填充极压锂基脂,填充量控制在轮系空腔的1/3到1/2,过多的润滑脂会增加传动的搅油阻力,过少则会导致齿面润滑不足出现干磨。这套结构相比常规的多级定轴变速结构,轴向尺寸能缩小40%左右,传动效率能保持在92%以上,在有限的安装空间内实现多档变速传动的需求,适合集成在小型化的动力设备内部,不需要额外预留较大的安装空间,同时斜齿轮的啮合特性让它在中高速运转的时候也能保持较低的振动和噪音,满足民用、工业多场景的传动需求。
