双框回转式旋转浇铸成型设备结构

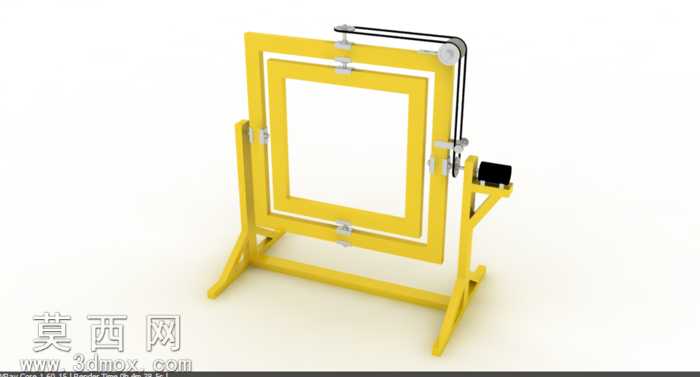

本作品为旋转浇铸成型设备的三维结构设计，建模阶段采用参数化特征建模方式完成整体搭建，首先从底部支撑机架开始构建，通过对称式斜撑支腿结构保证设备放置的稳定性，支腿与底部横梁、上部支撑座之间采用刚性连接约束，还原实际设备的承重受力逻辑。中部核心为双层嵌套式方形回转框结构，内外框之间通过铰接连接件实现相对转动，外层框与两侧立式支撑座通过转轴组件连接，可实现绕水平轴的整周回转，内层框可绕垂直于外框转轴的另一轴做回转运动，双轴正交的回转结构能够满足旋转浇铸工艺中模具多方向匀速转动的需求，让浇铸物料在模腔内部均匀附着成型。设备侧部设置有驱动安装位，预留了电机、传动轮组与张紧调节机构的安装空间，传动走线通过框体侧边的走线槽进行规整布置，避免回转过程中出现线缆缠绕干涉的问题。材质渲染阶段，主体支撑框架与回转框采用明黄色工业烤漆材质表现，还原工业生产设备的常用涂装质感，金属铰接件、转轴、传动轮组采用哑光金属材质，模拟铸铁机加工零件的表面质感，驱动模块的黑色外壳采用磨砂工程塑料材质，不同材质的区分清晰展现了设备各部分的功能分区。设计过程中重点考量了回转结构的运动干涉校验，通过运动仿真模拟双框同时回转的极限位置，确认各铰接点、连接件之间无碰撞卡滞，支撑机架的重心位置经过反复调整，保证设备在最大回转角度下依然保持稳定不倾翻，整体结构简洁实用，各部件的连接方式、装配关系都完全参照实际工业设备的设计规范进行还原，可直接用于旋转浇铸工艺的设备结构参考、教学演示以及相关方案的原型验证。
