做设备结构设计快十二年,脚轮选型踩过的坑能列满三页A4纸,这次拆解的这款定向安装脚轮,是最近给车间重型物料周转架做配套选型时反复核对过参数的结构,先从实际落地的场景说,这类脚轮最核心的使用场景不是轻型办公推车,是车间里承载1-3吨区间的固定式周转工装、重型设备移动底座、生产线边的固定式料架——注意是定向款,和万向脚轮的使用逻辑完全不同,定向轮在整套移动系统里承担的是直行导向、主承载的作用,一般一套移动底座会配2个定向轮+2个带刹车的万向轮,定向轮装在推行方向的前端,能避免重载下推行跑偏,长距离移动时不会出现万向轮那种来回摆头的费力问题。

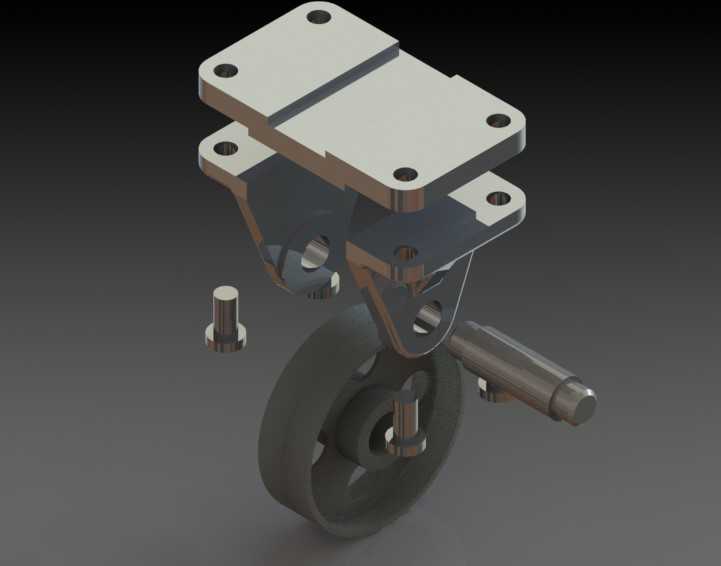

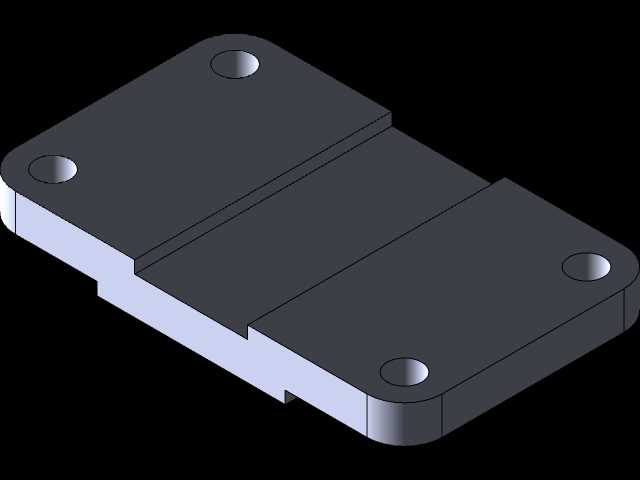

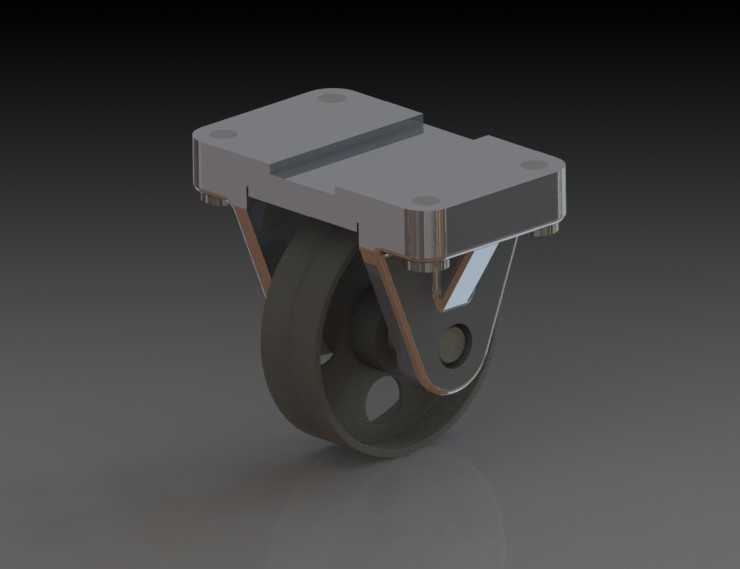

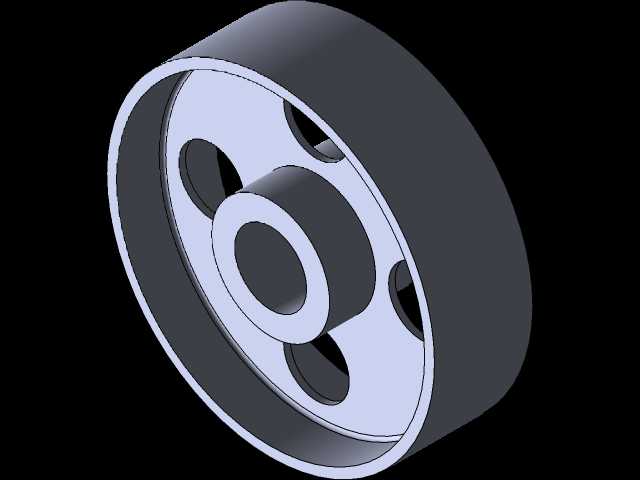

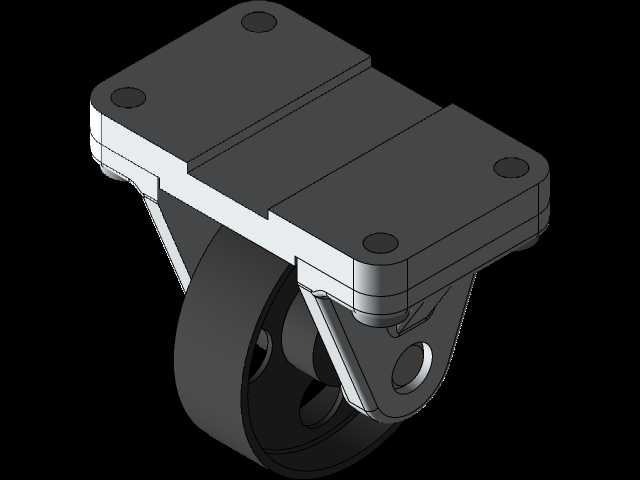

再看结构设计的思路,这款脚轮的安装板是平板式对接结构,没有采用常见的螺栓外露插装式支架,而是把轮架的支撑臂直接和顶部安装板做了嵌装铆接,安装板上预留了四个沉头安装孔,孔位的中心距是按照通用工业型材的安装间距做的适配,不管是方管焊接的机架,还是铝型材拼装的工装,都能直接配螺栓固定,不需要额外做转接板,这点在现场安装时能省不少加工的功夫。轮体采用的是单轮宽面设计,轮面宽度比普通轻型脚轮宽了近40%,接触地面的面积更大,在环氧地坪、水泥地面上滚动时的单位面积压强更小,不会压坏车间的环氧涂层,推起来的滚动阻力也更小,轮芯是金属嵌件结构,和中心的轮轴做过盈配合,不会出现重载荷下轮体和轮芯打滑空转的问题。

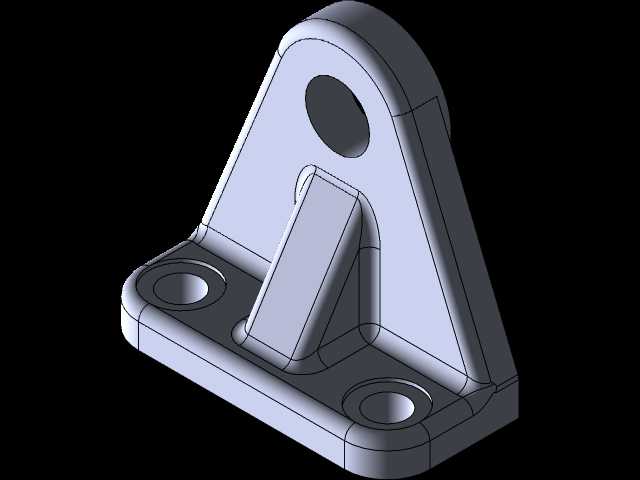

支撑臂的结构是双侧三角加强的形式,不是单臂悬挂的结构,这种双侧支撑的设计能把轮轴的受力均匀分散到两侧的支架上,不会出现单侧支架受力变形导致轮体卡滞的问题,支架的折弯处做了圆弧过渡,没有直角应力集中点,按照之前做的应力仿真数据,这种结构在额定载荷下的支架变形量不到0.2mm,完全能满足长期重载使用的强度要求。安装边界这块要特别提醒做选型的同行,这款脚轮的总安装高度是从安装板顶面到轮底的垂直距离,选型时一定要把这个高度算进设备的总高度里,尤其是需要和生产线对接的工装,高度差超过5mm就会出现物料推送卡滞的问题;安装板的外形尺寸是方型结构,四个安装孔的位置要和机架底部的安装梁对齐,不能把安装板悬空固定在薄钢板上,必须让安装板完全贴合在机架的支撑梁面上,不然重载荷下会把安装板压变形。
实际使用中还要注意,这款是定向脚轮,没有转向结构,所以安装时要保证两个定向轮的滚动方向完全平行,和推行方向保持一致,如果安装时出现角度偏差,推行时会出现别劲、轮体偏磨的问题,严重的话还会导致轮轴过早磨损。轮体的材质适合室内工业场景使用,如果是在有尖锐铁屑、油污积水的地面使用,还需要额外做轮面的防切割防护,或者更换更适配的轮面材质,但从现有结构的适配性来说,常规机加工车间、装配车间的地面环境完全能满足使用要求。另外这款脚轮的支架没有设置额外的减震结构,所以不适合在颠簸不平的室外路面长距离移动,主要是针对平整硬化的室内工业场景设计,在选型时不要把它和充气减震轮的使用场景搞混,之前有同行把这类定向重载轮用在室外拖车上,结果没用到半个月就出现支架变形的问题,就是场景匹配错了。
从建模的角度来说,这个结构的建模难点在支架和安装板的铆接配合位置,要注意铆接处的间隙配合尺寸,不能把两个零件做成完全干涉的实体,要还原实际装配的间隙,还有轮体和轮轴的转动配合,在做装配体仿真时要保留合适的转动间隙,不然做运动仿真时会出现报错。整个结构没有多余的冗余设计,每个部分的尺寸都是围绕重载、直行稳定、安装便捷这几个核心需求做的,没有为了外观做多余的造型,完全是工业实用导向的设计,这也是做工业零部件设计最核心的原则——所有结构都要服务于功能,不需要多余的装饰性结构。
