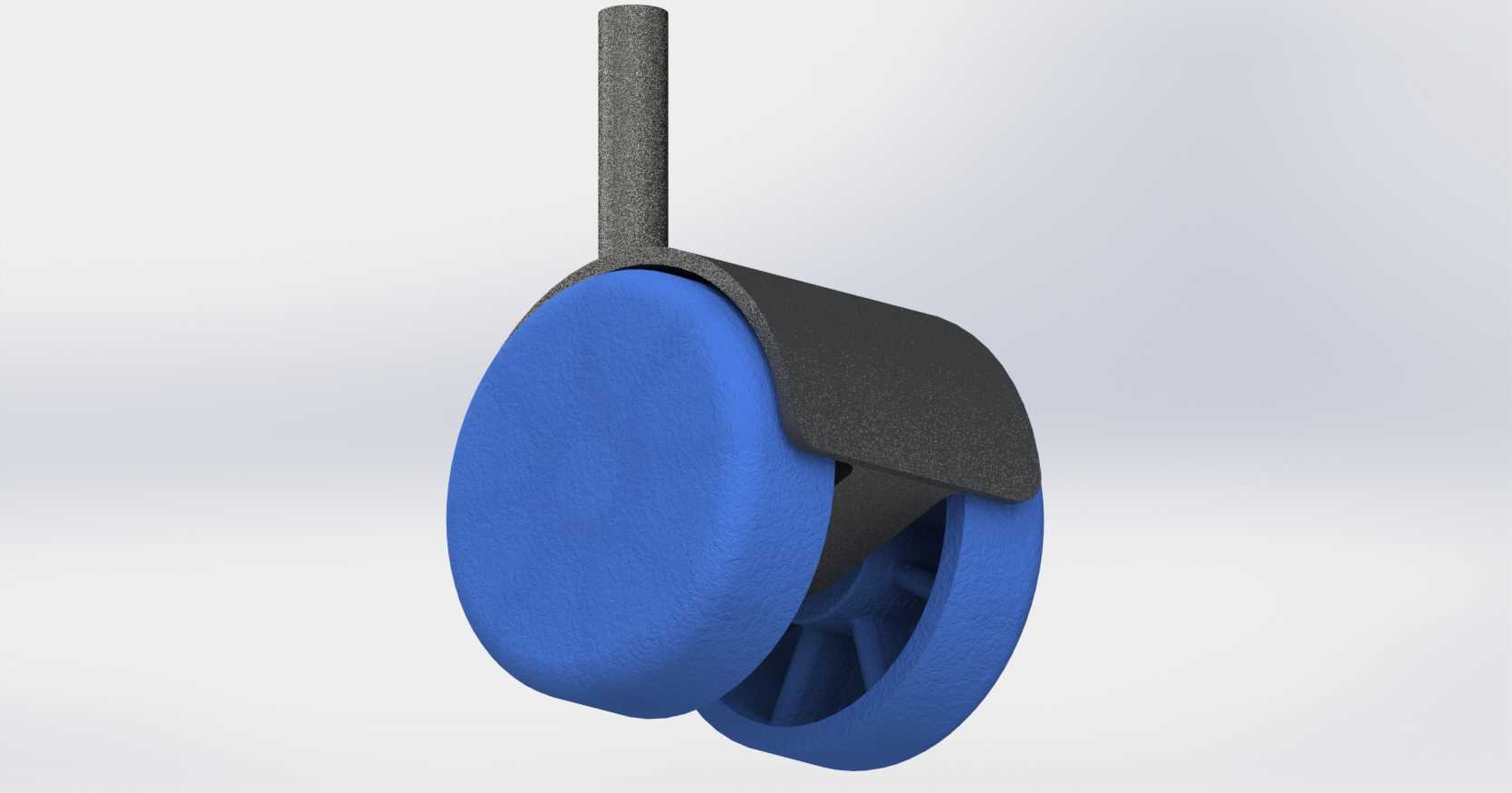

带安装插杆的单轮蓝色万向脚轮结构

这款插杆式单轮万向脚轮，在轻型移动设备、工装载具、办公家具、医疗辅助推车、小型物料周转架等场景中应用十分广泛，日常接触到的可移动座椅、车间轻型工具车、电商拣货周转车、实验室小型仪器台的移动支撑结构，大多会选用这类结构的脚轮作为行走部件。从功能特性来看，这款脚轮采用单轮承载结构，轮体选用软质弹性材质，滚动过程中能有效吸收地面微小凸起带来的震动，在环氧地坪、瓷砖地面、实木地板等光洁地面滚动时不会留下压痕或刮痕，同时能降低滚动产生的噪音，适配对静音有要求的室内使用场景。轮体内部做了辐条式加强结构，在控制整体重量的前提下保证轮体的径向承载能力，避免长期承重后轮体出现形变开裂的问题。顶部的安装结构为圆杆插装式，不需要额外打孔安装法兰，直接插入对应管径的安装套管内即可完成固定，安装效率更高，也适配管材类支架的安装需求，常见于圆管焊接成型的推车、支架类产品。轮架部分采用半包式结构，轮架上部包裹住轮体上半部分，能避免滚动过程中地面的杂物、线缆、碎屑卷入轮轴缝隙造成卡滞，同时轮架和安装插杆之间设置了回转支撑结构，可实现360度水平方向回转，转向过程中阻力小，推行时可以灵活改变行进方向，不需要额外施加过大的转向力。从设计思路层面，这款脚轮在建模时优先考虑了实际装配的干涉问题，轮体和轮架之间预留了足够的转动间隙，不会因为加工公差导致轮体和轮架发生摩擦卡滞；插杆的直径尺寸做了通用化设计，适配市面上常规的轻型脚轮安装套管规格，替换时不需要对原有安装位做二次修改。轮体的宽度经过优化，在保证足够接地面积降低接地压强的同时，不会因为轮体过宽导致转向阻力增大，轮面采用圆弧过渡设计，和地面接触时为线接触状态，滚动阻力比直面轮更小，推行时更省力。安装边界方面，插杆的长度满足常规套管的插入深度要求，插入后不会因为深度不足导致使用过程中脚轮脱落，轮架的回转半径经过核算，安装后转向时轮体不会和设备底部的支撑结构发生碰撞，轮体的直径适配常见的离地间隙要求，安装后设备底部距离地面的高度符合人体工学推行高度，不会因为脚轮高度过低导致设备底部剐蹭地面，也不会因为高度过高导致设备重心过高影响稳定性。轮轴部分采用同轴设计，转动时轮体的径向跳动量小，高速推行时不会出现明显的颠簸感，轮架的材质选用高强度冲压结构，承重时不会出现架体变形导致轮体偏磨的问题，长期使用后依然能保证转动顺畅。这类脚轮在选型时，通常会根据单轮承载重量、安装方式、使用地面材质、静音要求几个维度做匹配，这款插杆式结构相比平板式安装脚轮，更适合管材支架类产品，安装后整体外观更简洁，没有外露的安装螺丝，不容易积灰，日常清洁维护更方便。轮体的软质材质相比硬质尼龙轮，虽然耐磨性能略低，但在室内光洁地面的使用场景下，静音和保护地面的特性更符合使用需求，适配绝大多数室内轻型移动设备的使用要求。建模过程中对轮体的表面纹理、轮架的磨砂质感、插杆的表面质感都做了还原，能直接用于产品装配演示、效果图渲染、结构干涉检查等工作，不需要再对细节做额外调整。
