带安装底座重载定向支撑滚轮组件

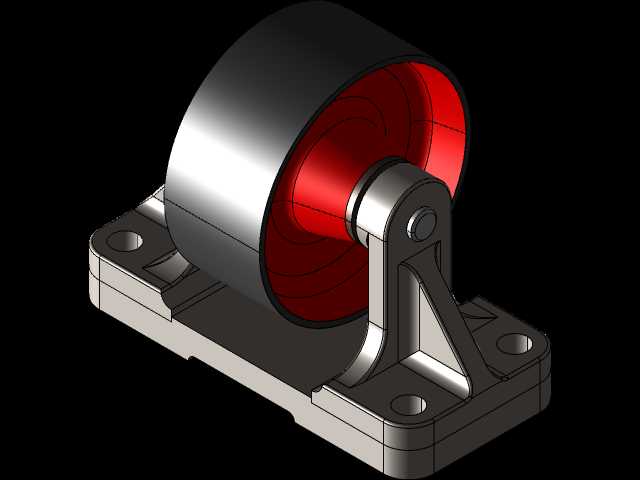

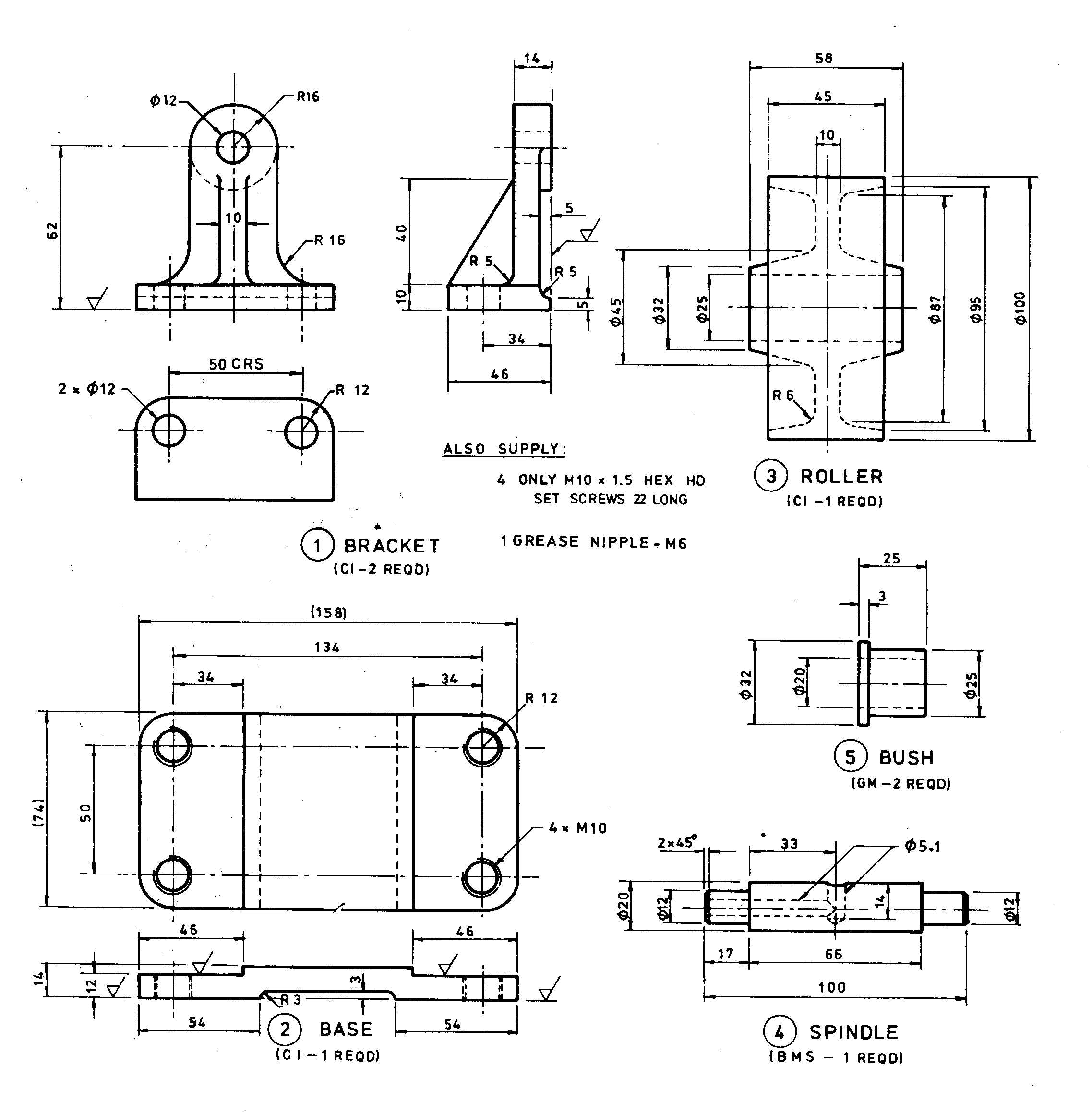

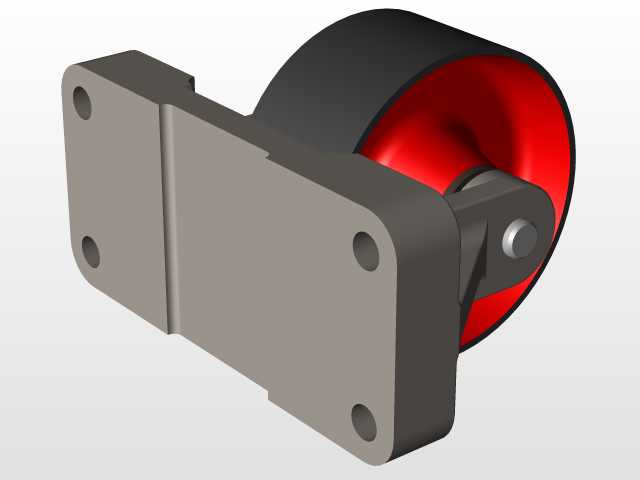

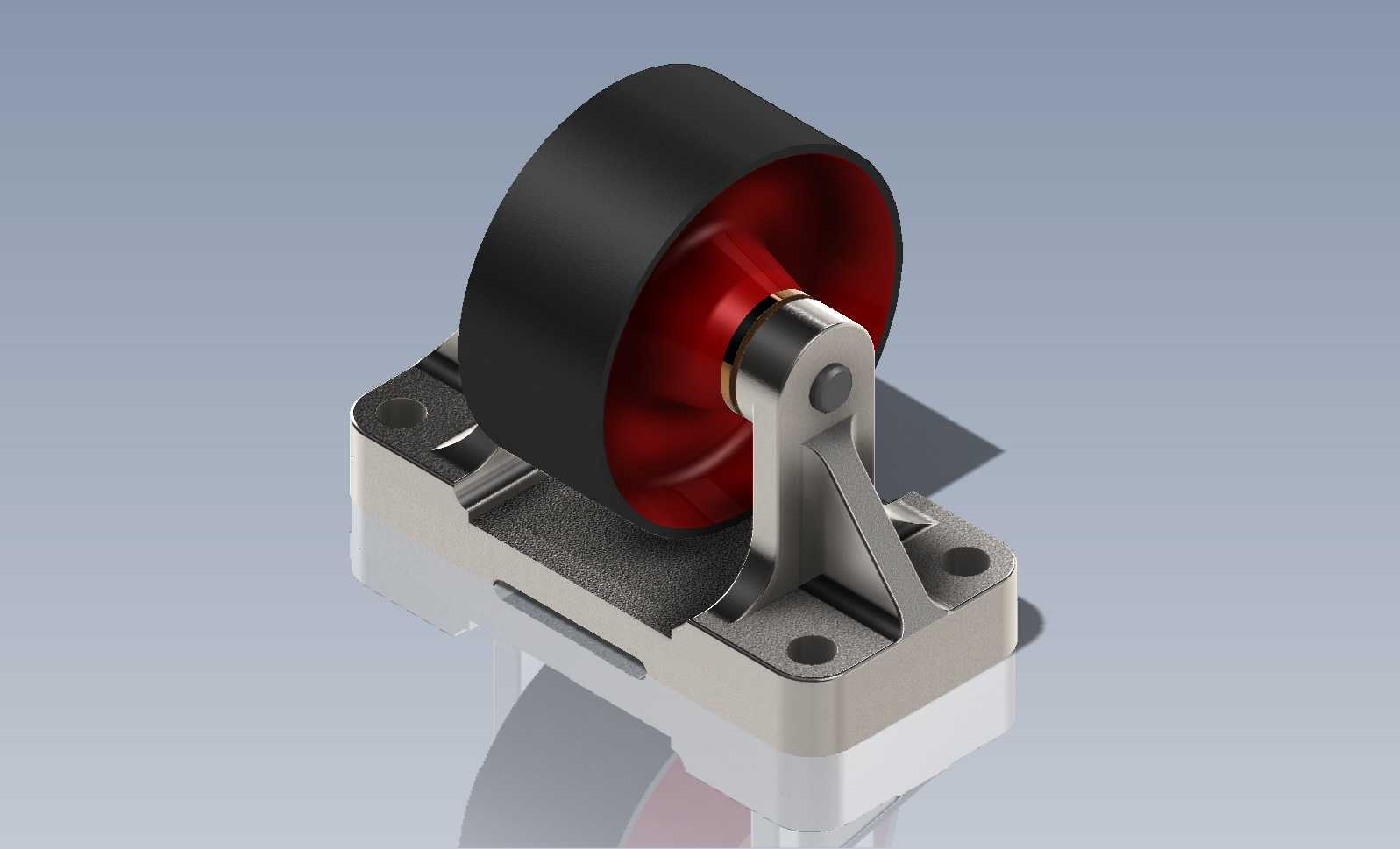

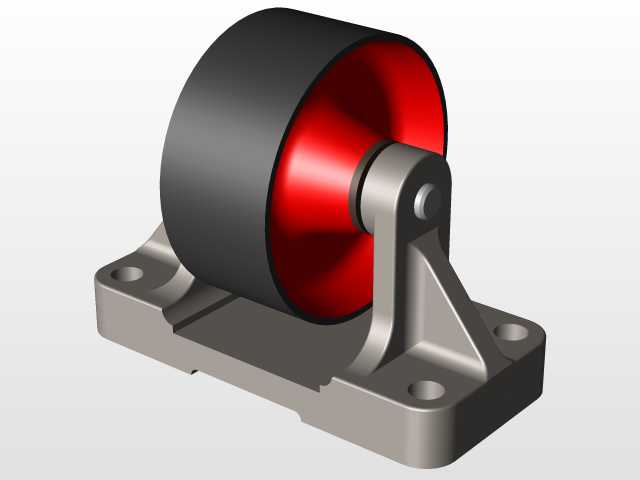

这款定向支撑滚轮组件，是面向工业场景重载移动需求开发的行走支撑部件，日常在车间重载转运工装、自动化线边移动料架、中小型设备移动机座、AGV辅助支撑端都能见到这类结构的应用，区别于普通轻型脚轮，它的结构设计完全偏向高负载、低形变、长周期运行的工况需求。从结构拆分来看，整个组件分为安装基座、支撑摆臂、轮轴、滚轮本体四个核心部分，安装基座采用带沉头安装孔的方块式结构，四个安装孔分布在基座四角，沉孔设计可以让内六角安装螺栓完全沉入基座平面，不会突出基座表面干涉设备底部安装面，基座底部做了加厚的承力凸台，和摆臂连接的位置做了三角加强筋结构，筋板从基座顶面一直延伸到摆臂铰接位置，避免重载下铰接位置出现应力开裂。支撑摆臂采用一体式铸钢成型的弯折结构，和基座铰接的位置做了镶套处理，铜质衬套压入摆臂铰接孔内，既可以降低铰接位置的转动磨损，也能避免长期受力后孔位形变扩孔，摆臂和轮轴连接的位置做了双侧支撑结构，轮轴贯穿摆臂两侧的支撑耳，相比单侧悬臂的轮轴结构，双侧支撑可以将轮轴的受力弯矩降低60%以上，避免重载下轮轴弯曲变形。滚轮本体采用双材质复合结构，内层是高强度的轮芯，外层是高耐磨的弹性轮面，轮芯的辐板做了等距分布的减重孔，在不降低轮芯结构强度的前提下减少整体重量，轮芯和轮轴配合的位置压入了滚针轴承，相比普通滚珠轴承，滚针轴承的径向承载能力更强，适合重载低速的行走场景，外层轮面采用耐磨弹性材质，既可以在行走过程中吸收地面微小凸起带来的震动，也能避免行走时刮伤环氧地坪、钢板地面等车间常见地面，同时轮面的圆弧过渡设计可以降低转向时的侧向阻力，即使是定向安装的结构，在设备小范围调整位置时也不会出现卡滞。从安装边界来看，基座的安装孔距采用通用的工业脚轮安装尺寸，四个安装孔的中心距适配市面上多数标准脚轮安装板，不需要额外在设备底部重新打孔适配，轮面的宽度比同负载等级的轻型脚轮宽出30%，更大的接地面积可以降低单位面积的地面压强，在软质地面上行走时不会出现轮面陷进地面的问题。整个组件的铰接位置和轮轴位置都设计了润滑脂注油通道，日常维护时可以直接通过注油嘴加注润滑脂，不需要拆解结构就能完成保养，适合长期在多粉尘、多金属碎屑的车间环境下使用，避免杂质进入配合面造成异常磨损。在实际选型应用中，这类定向滚轮一般搭配同规格的万向滚轮组合使用，四个滚轮一组安装在设备底部，两个定向轮安装在设备行进方向的后端，两个万向轮安装在前端，既可以保证设备长距离直行时的方向稳定性，也能保证转向时的灵活性，相比全万向轮的配置，这种组合方式不会出现直行时方向跑偏的问题，在重载转运过程中操控性更好。设计过程中，整个结构的受力点都做了圆角过渡处理，避免直角位置出现应力集中，所有外露的金属表面都做了喷塑处理，在车间潮湿、有少量切削液飞溅的环境下也不会出现锈蚀问题，轮面和轮芯之间采用机械压合加粘接的复合工艺，即使在大负载急停、起步的工况下，轮面也不会和轮芯出现脱层分离的问题。
