螺杆调节式C型夹紧定位工装结构

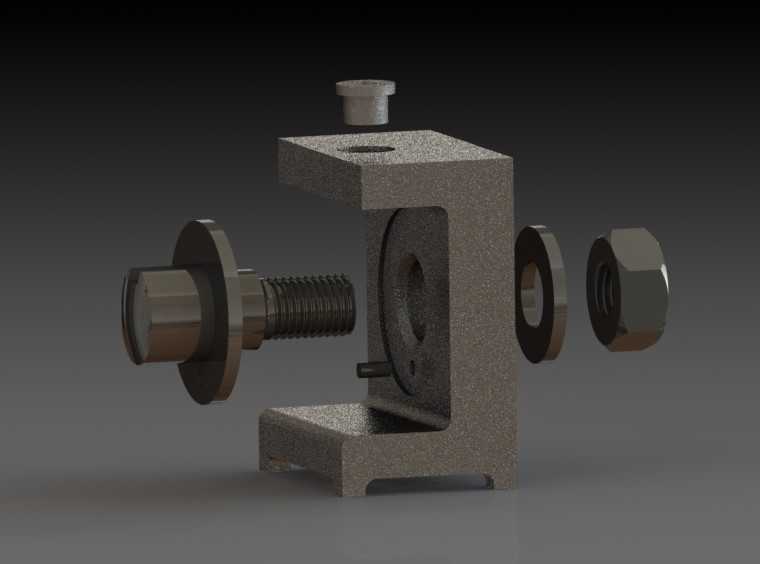

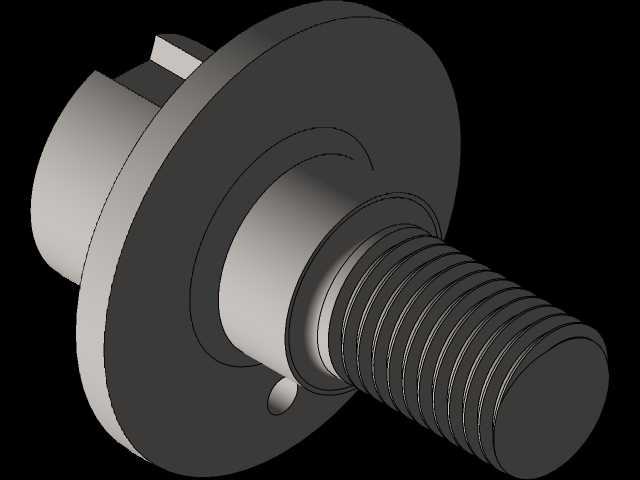

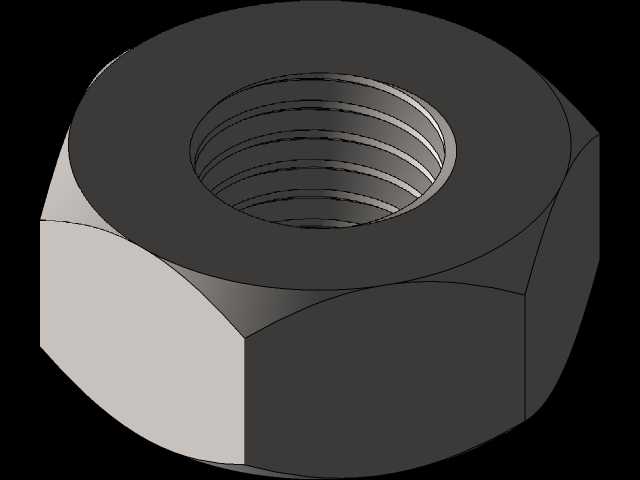

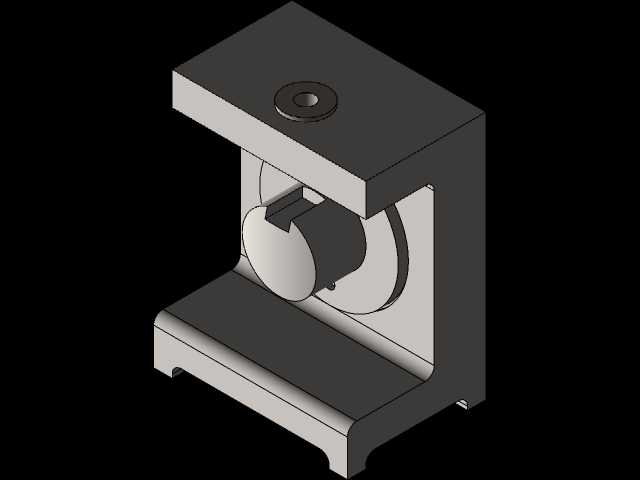

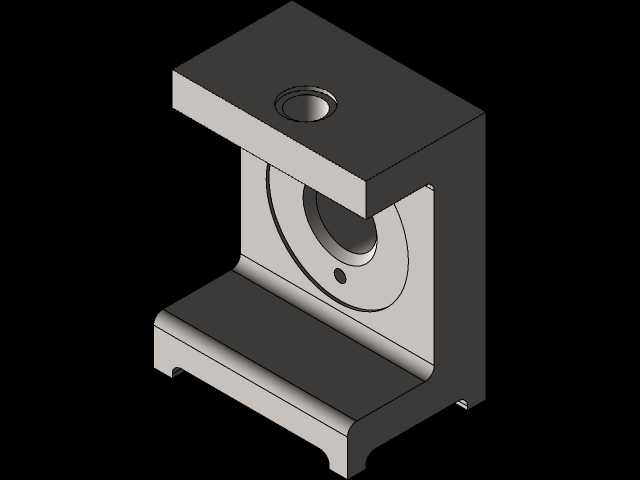

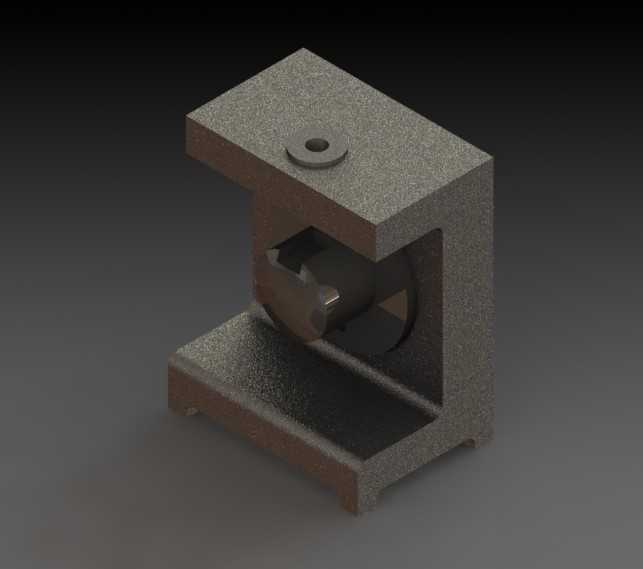

在小批量零件铣削、钻孔工序的装夹场景里，这类C型架结构的夹紧工装是车间工位上最常用的辅助定位件，不像液压夹具需要配套油路、气动夹具需要布设气源，纯机械结构的它不需要额外动力源，靠手动旋拧螺杆就能完成工件的夹紧与松脱，适配没有集中动力供给的零散工位、外协加工临时工位的装夹需求，也能在装配环节用来固定两个待对接的零件，避免配钻、配铰过程中零件移位。从结构拆分来看，整个组件分为C型主体架、调节螺杆、带肩衬套、平垫片、锁紧螺母五个核心部分，C型架采用整体式铸铁铣削成型，上下两个平行的夹持面做了平面度处理，保证夹持时和工件表面的贴合度，架体侧面开有贯通的光孔，用来穿装调节螺杆，光孔内侧嵌装的衬套采用耐磨铜合金材质，避免螺杆反复旋拧磨损架体本体，衬套磨损后可以单独更换，不需要整体报废架体，能降低长期使用的维护成本。设计时首先要确定的是C型架的开口高度与喉深，开口高度决定了能容纳的工件最大厚度，喉深则决定了夹持点距离架体侧边的最大距离，这两个参数要匹配常见加工件的装夹尺寸，避免出现工件塞不进开口、或者夹持点太靠近边缘压不牢的情况；架体的底座部分做了两个下沉的安装槽，可以通过T型螺栓把整个工装固定在机床工作台的T型槽上，安装时要保证架体的夹持面和工作台进给方向平行，避免装夹后工件出现角度偏差。调节螺杆的头部做了滚花处理，方便手动旋拧施力，螺杆的螺纹段采用梯形螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，能承受更大的夹紧力，反复旋拧的耐磨性也更好，不容易出现滑牙问题；螺杆和工件接触的端面做了小平面处理，不是尖点接触，能增大接触面积，避免夹紧时在工件表面压出凹痕，针对表面精度要求高的工件，还可以在接触端加装橡胶或者铜质的保护垫。配套的平垫片垫在锁紧螺母和C型架外侧之间，当螺杆调整到合适的夹紧位置后，旋紧锁紧螺母就能实现螺杆的位置锁止，避免加工过程中设备振动导致螺杆回转松脱，造成工件移位报废。实际使用时，先把工装固定在工作台对应位置，将待加工工件放在C型架的下夹持面上，调整工件位置对准加工工位，旋入调节螺杆直到头部顶住工件表面，确认工件位置没有偏移后，把锁紧螺母拧紧靠实架体侧面，就可以启动设备进行加工；加工完成后先松开锁紧螺母，再反向旋拧调节螺杆松开工件，就能取下加工好的零件。这类工装的结构没有复杂的传动件，加工难度低，常规的铣、钻、车工序就能完成所有零件的制作，日常维护只需要定期在螺杆螺纹处、衬套内壁涂抹润滑脂，减少旋拧的摩擦力，避免螺纹锈蚀卡滞，衬套出现磨损间隙过大时及时更换即可，不需要复杂的维保流程，在单件小批量加工、设备维修装配、工装夹具改制等场景都有很高的实用性，相比通用台虎钳，它的结构更紧凑，可以根据工位空间灵活布置安装位置，也能多个并排使用夹持长条型工件，适配更多特殊形状工件的装夹需求。
