车间通用台虎钳夹持工装结构设计

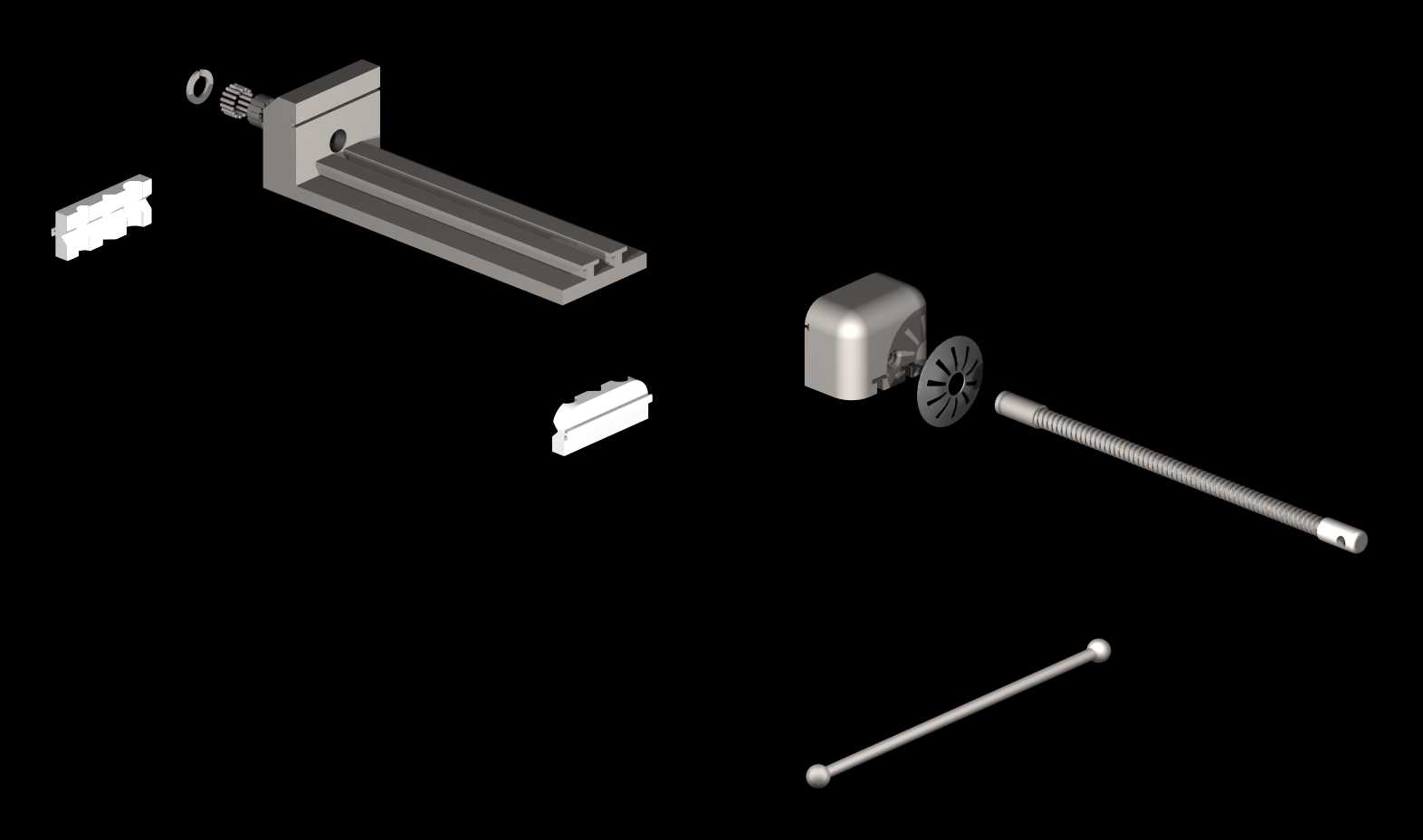

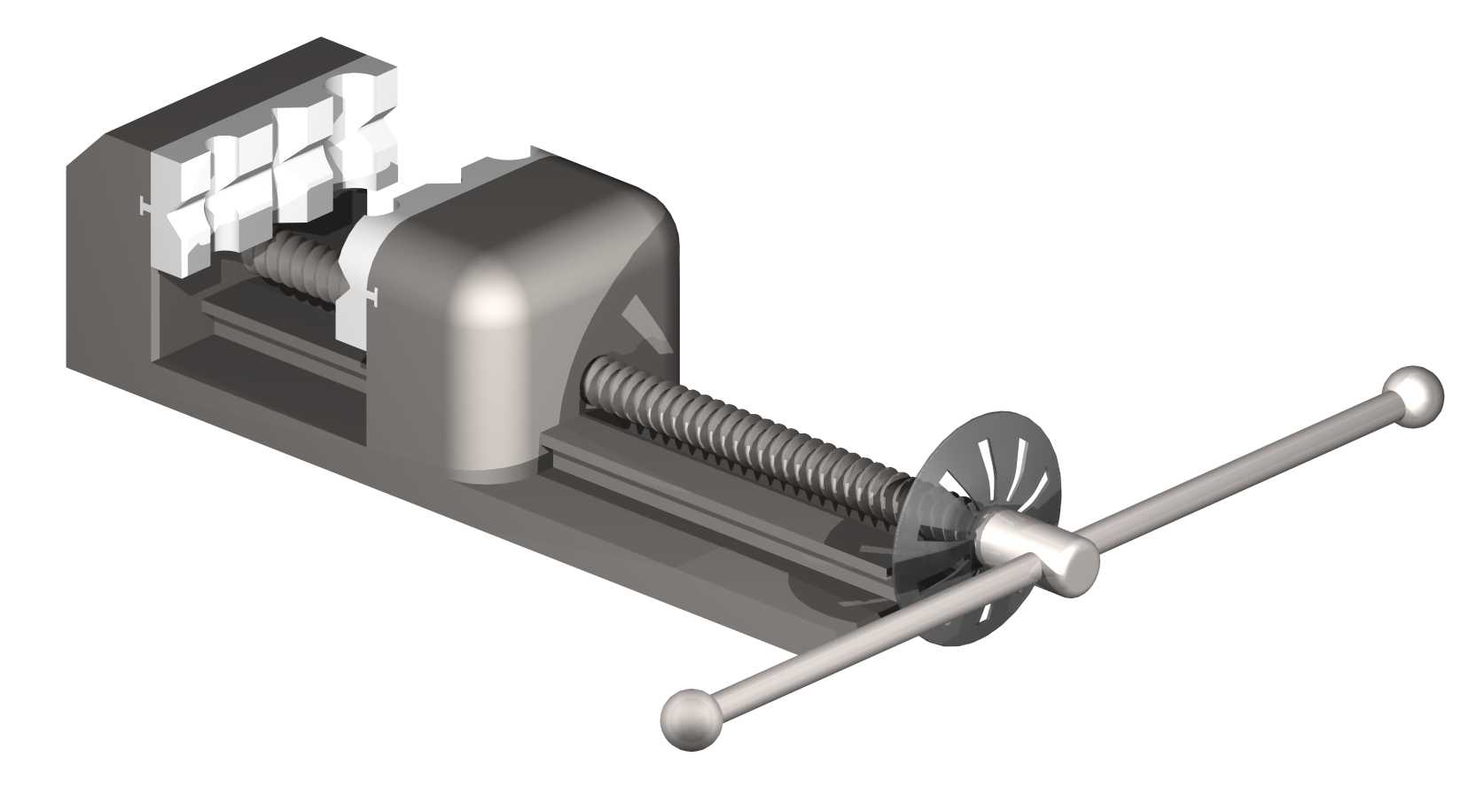

　　在常规机械加工车间的工位布局里，这类夹持工装是钳工工位、钻床工位旁的标配辅具，日常承担工件装夹定位的核心作用，不管是小型零件的钻孔、锉修、攻丝，还是小批量工件的去毛刺、装配对位，都需要依靠它提供稳定的夹持力，避免加工过程中工件移位造成尺寸超差或者安全隐患。从结构设计逻辑来看，这套工装采用了经典的丝杠副传动结构，转动手轮带动梯形丝杠旋转，驱动活动钳身沿固定钳身的导轨面做直线往复运动，配合固定钳口实现对工件的夹紧与松开，梯形丝杠的选型本身就具备自锁特性，当夹持力达到作业需求后，即便撤去手轮上的操作力，钳身也不会自行松脱，能持续维持稳定的夹持状态，这一点在钻削加工的振动工况下尤为重要，可避免因振动导致夹力衰减、工件飞出的风险。

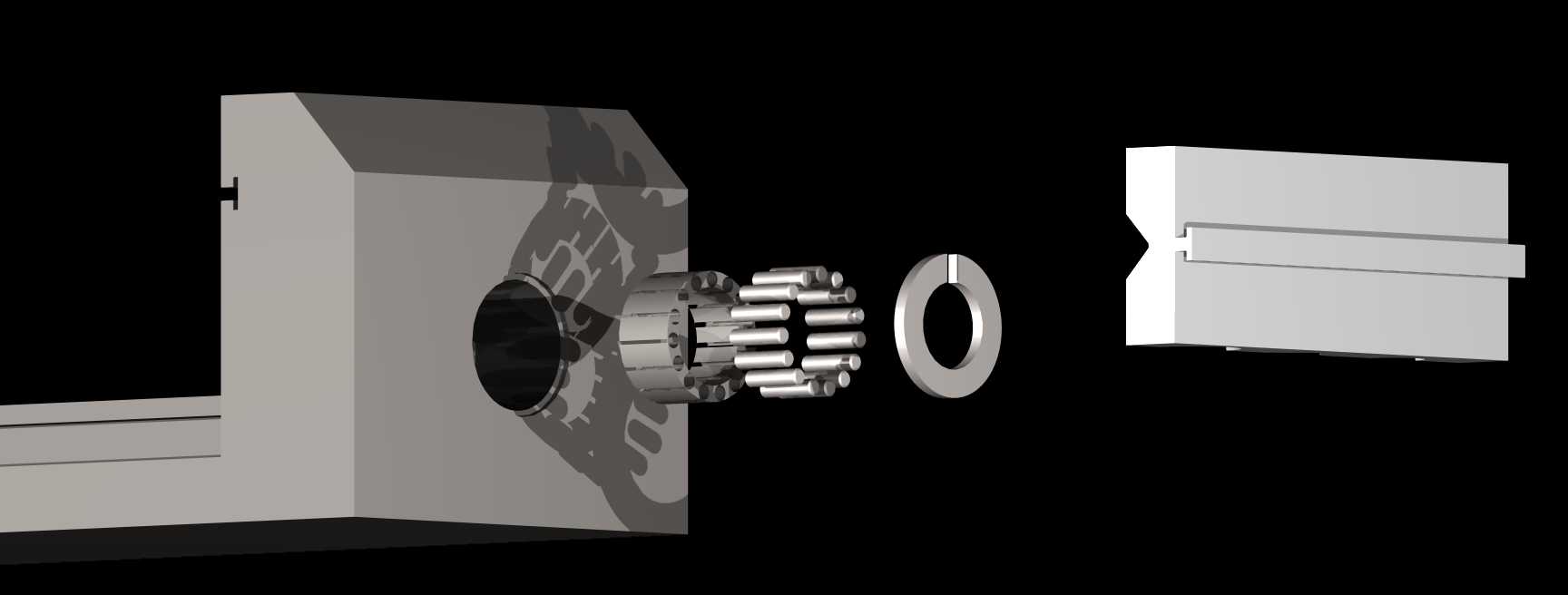

　　钳口部分做了可更换的齿面设计，齿形的角度和深度经过匹配，既能够在夹持毛坯件时提供足够的摩擦力，防止工件受轴向钻削力时发生滑移，也可以通过更换软钳口适配精加工完成的零件，避免装夹过程中在工件已加工表面留下压痕，满足不同加工阶段的装夹需求。固定钳身的底座部分预留了安装孔位，可通过T型螺栓直接固定在钻床工作台或者钳工台的台面上，安装边界适配常规车间工位的台面厚度，底座与钳身的连接部分可做水平方向的回转调整，能够根据加工需求调整工件的装夹角度，无需反复松拆底座固定螺栓就能适配不同角度的孔位加工、斜面修锉作业，减少工位调整的辅助时间。活动钳身与固定钳身的配合导轨采用了燕尾槽结构，配合间隙可通过侧边的调节螺钉进行调整，长期使用出现磨损后，

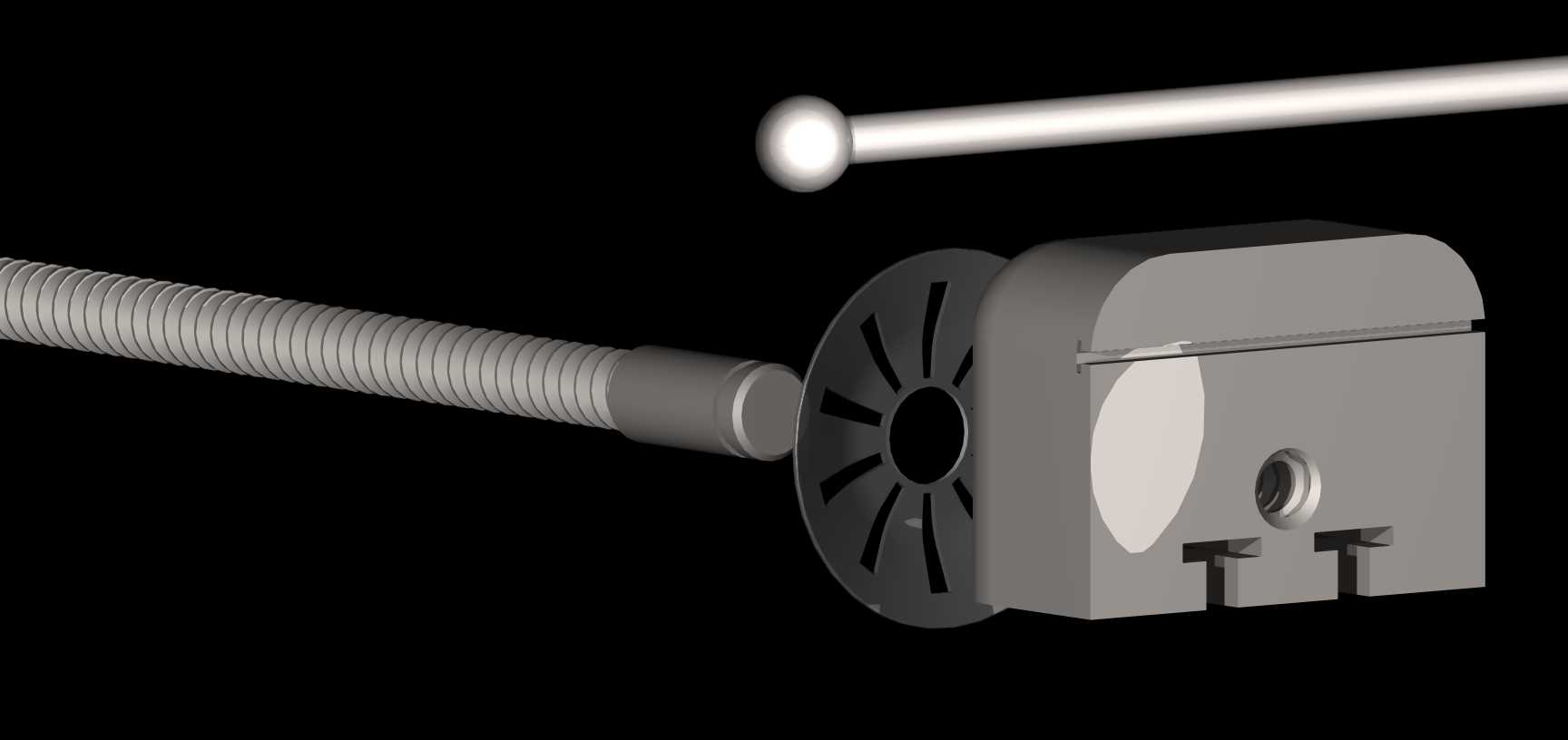

　　不需要整体更换构件，仅通过间隙补偿就能恢复导轨的配合精度，延长工装的整体使用寿命。手轮部分采用了轮辐式结构加延长操作杆的设计，在需要较大夹持力的场景下，可通过延长杆增大力矩，操作人员不需要施加过大的手动力就能获得足够的夹紧力，降低重工件装夹时的劳动强度。从实际使用场景出发，这类工装的夹持行程覆盖了车间常规小型零件的尺寸范围，钳口的张开距离可满足大部分轴类、板类、套类小型零件的装夹需求，钳身的整体高度经过匹配设计，装夹工件后工件的加工面高度刚好适配钻床主轴的作业行程范围，不需要额外加装垫高块就能完成常规钻孔作业，减少装夹辅助工序。在结构细节上，丝杠的端部做了限位设计，活动钳身运行到最大行程位置时会被限位结构阻挡，不会出现丝杠旋出、

　　钳身脱落的情况，日常维护时仅需要定期在丝杠螺纹面、导轨配合面加注润滑脂，就能保证传动顺畅，降低运动部件的磨损速率，维护门槛极低，适合车间一线操作人员自行完成日常保养。钳身的主体结构采用铸铁材质的设计思路，具备足够的刚性，承受钻削过程中的冲击载荷时不会发生明显的形变，保证装夹定位的精度稳定性，固定钳身的底部做了加强筋结构，在不额外增加整体重量的前提下提升了底座的抗弯强度，即便是承受较大的夹紧力，底座也不会出现翘曲变形，保证与工作台面的贴合度。
