弗雷萨多拉CSWA认证线性滑台工作台结构

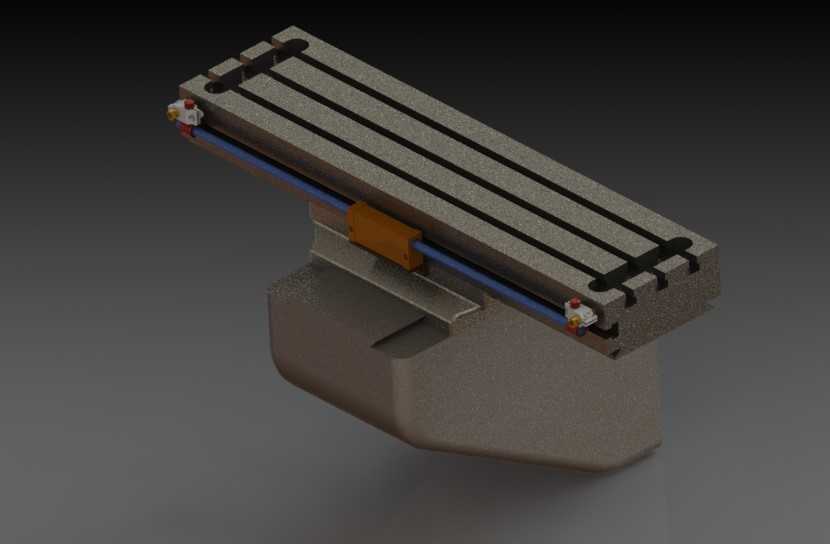

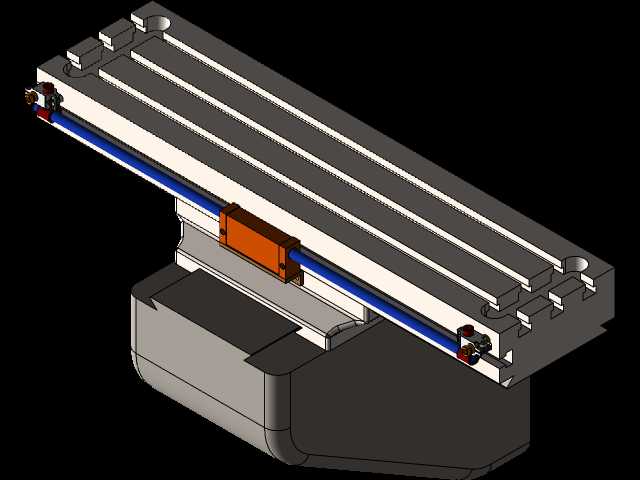

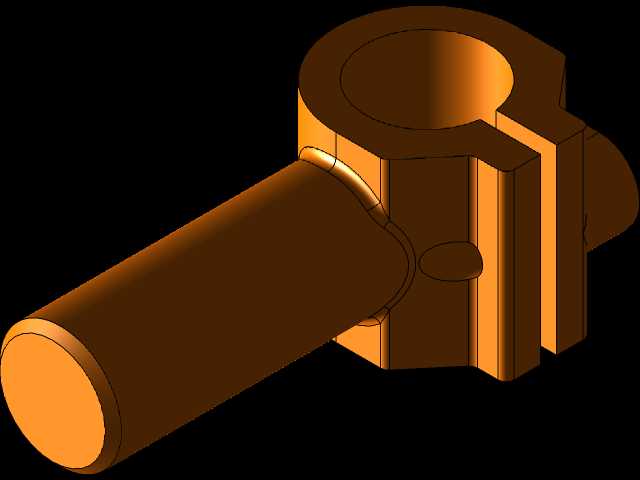

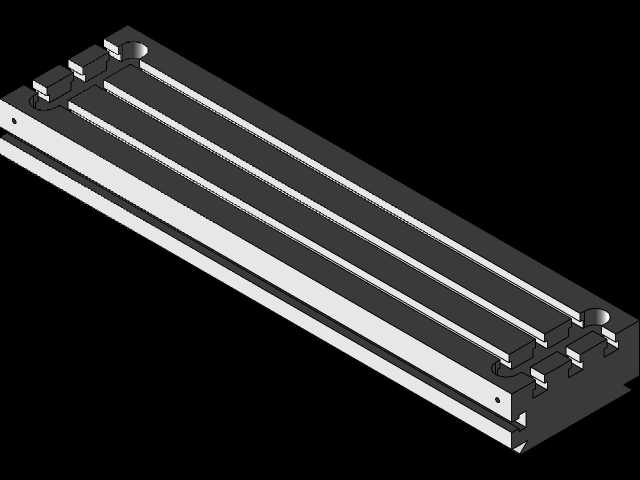

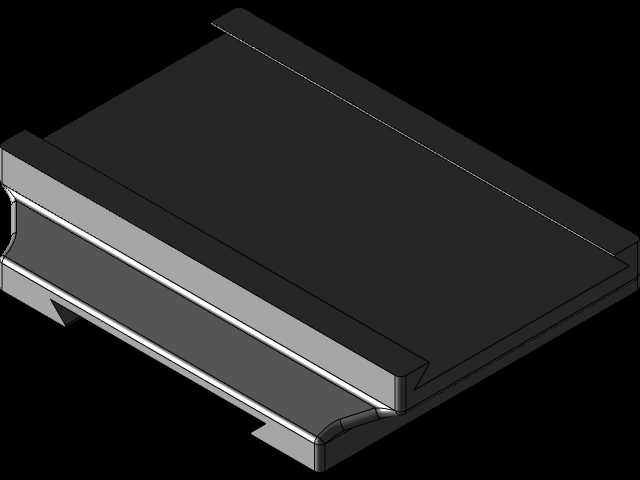

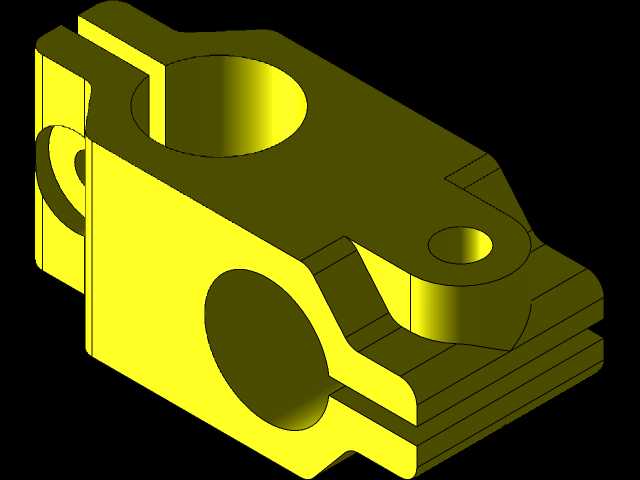

这套线性滑台结构常见于中小型精密加工设备的进给单元，也可作为自动化装配线的工位移位载体，在小型数控铣床、桌面级加工中心、非标自动化检测设备的工位切换场景中应用广泛，核心作用是承载工装夹具或加工工件，完成指定行程内的精准直线位移，保障运动过程的平稳性与重复定位精度。从结构功能来看，该滑台采用双平行圆柱导轨作为导向支撑，搭配蓝色的传动杆组件实现动力传递，滑座上部开设多道平行T型槽，可直接通过T型螺栓装夹各类工装夹具、工件或检测探头，无需额外加装过渡连接板，大幅缩减工位调整的装夹准备时间。滑座下部的基座采用一体式铸铁结构，厚重的底座设计可有效吸收运动过程中产生的振动，避免高速进给时出现共振偏移，保障加工或检测过程的稳定性。设计过程中，首先需要核算滑台的额定承载能力，根据上部装夹工件的最大重量、运动过程中的切削力或装配作用力，确定导轨的直径与跨距，双导轨平行布置的结构可抵消单侧受力产生的倾覆力矩，即使滑台上部承受偏载，也能保证运动过程无卡滞、无爬行。传动组件的布置位于双导轨中间位置，可让驱动力直接作用在滑台的重心轴线上，避免偏载驱动带来的导轨单侧磨损，延长整体使用寿命。滑台两端设置的限位缓冲组件，可在滑台运动至行程端点时提供软限位缓冲，避免硬碰撞对导轨、传动件造成冲击损伤，端部的微调结构还可用于行程端点的位置校准，适配不同行程需求的工位布置。从安装边界来看，基座底部为平整安装面，开设的固定螺栓孔可直接与设备主机架或工作台面连接，安装时需要先校准基座的水平度与导轨的直线度，保证双导轨的平行度公差控制在0.02mm/100mm范围内，避免安装偏差带来的运动阻力增大、精度衰减问题。滑台上部的T型槽间距符合通用工装装夹标准，可兼容多数通用夹具的安装尺寸，无需定制专用转接件。在实际应用中，该类滑台可根据需求搭配手动转轮或伺服电机作为动力源，手动版本适合小批量加工的工位微调，伺服驱动版本可接入设备数控系统，实现闭环控制下的精准进给，满足铣削、钻孔、检测等不同工序的位移精度要求。滑座与导轨之间采用自润滑衬套结构，日常维护仅需定期补充润滑脂即可，无需频繁拆解更换易损件，适合长时间连续运行的生产场景。设计时还需要考虑滑台运动过程中的防尘防护，上部T型槽的结构可加装柔性防尘罩，避免加工产生的切屑、粉尘落入导轨接触面，防止导轨出现拉毛、磨损问题，保障长期运行的精度保持性。基座的腔体结构可预留传动组件的安装空间，将丝杆或传动杆完全封闭在基座与滑座形成的空腔内，进一步减少外界污染物对传动部件的侵蚀，降低设备的维护频次。
