发那科钻攻中心配日研四轴转台结构

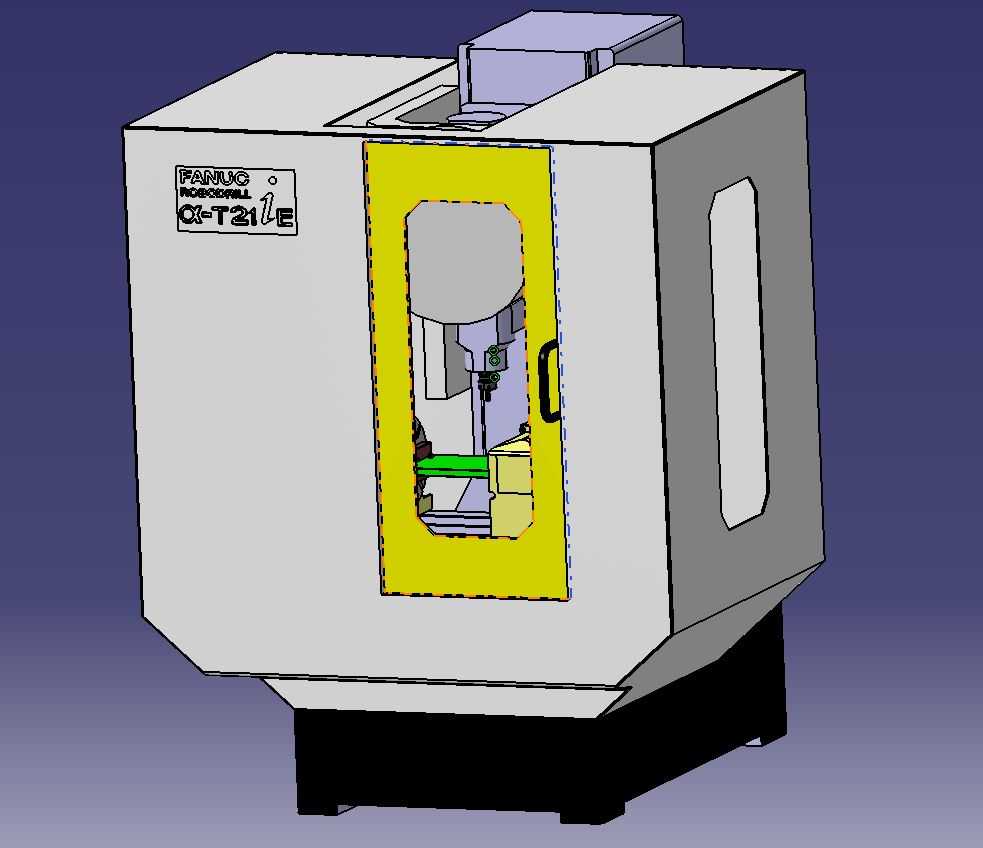

　　这套三维结构还原的是立式钻攻中心加装四轴转台的实际装机布局，在3C零部件、小型精密模具、液压阀块加工车间里，这类配置的设备占比逐年提升，毕竟单靠三轴行程很难覆盖带周向孔系、螺旋槽、多面复合角度特征的小型工件加工需求，每次翻面装夹带来的精度损失和辅助时间损耗，在批量加工场景里会被放大到难以接受的程度。从结构布局来看，钻攻中心本体沿用了经典的C型立式结构，床身底部采用大质量铸铁基座抵消钻攻往复动作带来的振动，立柱部分做了内筋加厚处理，保证Z轴高速往复运动时的刚性，刀库设置在立柱顶部侧方，采用夹臂式换刀结构，适配小型刀具的快速换刀需求，主轴端面到工作台面的行程区间覆盖了小型四轴转台的安装高度，不会出现行程撞机或者加工范围不足的问题。

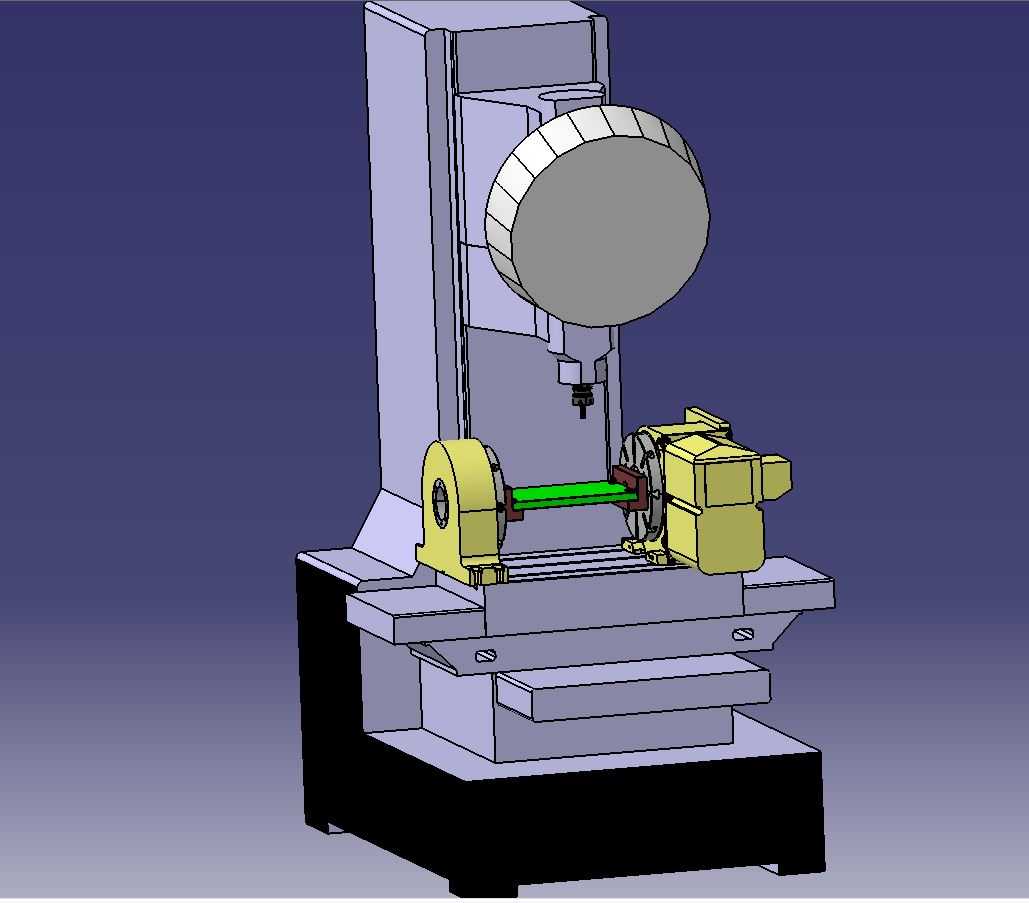

　　配套的四轴转台采用尾座顶尖+分度头的夹持方案，转台本体通过T型螺栓固定在机床工作台的基准槽内，安装时需要先打表校正转台轴线与机床X轴的平行度，误差控制在0.02mm/m以内才能保证分度精度，尾座部分可以根据工件长度调整安装位置，适配不同长度的轴类、盘类工件装夹，中间的过桥板做了等高处理，保证装夹基准与转台回转中心重合，避免加工时出现坐标偏移。实际加工场景里，这套配置可以完成工件一次装夹后的四轴联动加工，比如小型铝合金通讯腔体的侧面孔系加工、小型涡轮叶片的型面铣削、轴类零件的键槽与径向孔加工，不需要多次翻面找正，能把单件加工的辅助时间压缩60%以上，同时避免多次装夹带来的形位公差超差问题。设计这套结构的时候，

　　首先要核算转台加上工件的总重量，不能超过机床工作台的额定承重，其次要预留出足够的换刀空间，避免刀库换刀时和转台、尾座发生干涉，还要考虑切削液的回流路径，转台安装时要垫上等高块，保证切削液能顺利流回机床排屑槽，不会积在转台底部造成锈蚀。转台的回转精度靠内部的蜗轮蜗杆副保证，锁紧机构采用气压锁紧，在重切削场景下可以提供足够的锁紧力，避免切削时转台发生偏移，尾座的顶尖采用活顶尖结构，高速旋转时不会出现烧蚀问题，针对不同的工件装夹需求，还可以在转台前端加装三爪卡盘或者定制夹具，拓展装夹范围。从安装边界来看，转台整体高度控制在主轴最低行程以下，工作台前后移动时不会和主轴护罩、钣金防护发生碰撞，

　　左右移动时尾座的调整行程覆盖了常见小型工件的长度范围，不需要额外加长工作台就能满足使用需求，电气走线沿着工作台侧面的拖链布置，不会和机床原有线路产生干扰，气动管路单独布置，保证转台锁紧、顶尖伸缩的气压稳定在0.5-0.7MPa区间。在日常加工使用中，这套结构的刚性表现足够应对铝合金、铜件、45号钢等常见材料的钻、铣、攻丝加工，针对小型零件的批量加工场景，搭配自动送料机构还能实现无人化加工，相比普通三轴钻攻中心，加工复杂零件的能力提升明显，同时不需要更换大型加工中心，设备投入成本更低，车间布局时占用的空间和普通三轴钻攻中心一致，不需要额外预留更大的安装位置。建模过程中对各个部件的配合间隙做了还原，比如转台和工作台的安装间隙、刀库和主轴的换刀间隙、尾座移动的导轨间隙，都按照实际设备的装配公差做了预留，结构件的壁厚、筋板布局也和实际设备保持一致，能直接用于设备布局规划、加工干涉校验、工装设计参考等场景，不需要再重新核对各个部件的安装尺寸。
