斜床身数控板条加工机床结构设计

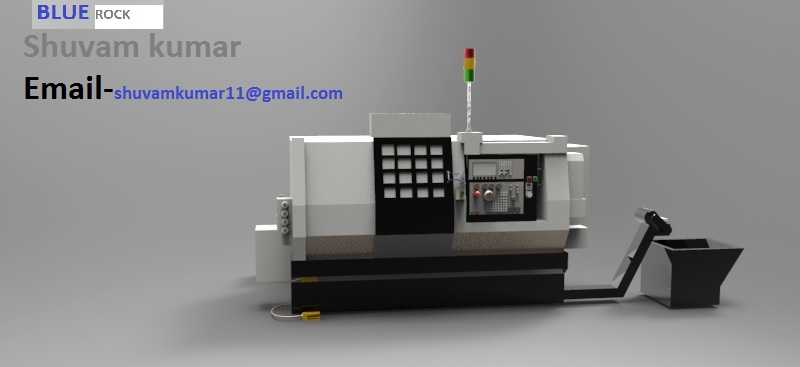

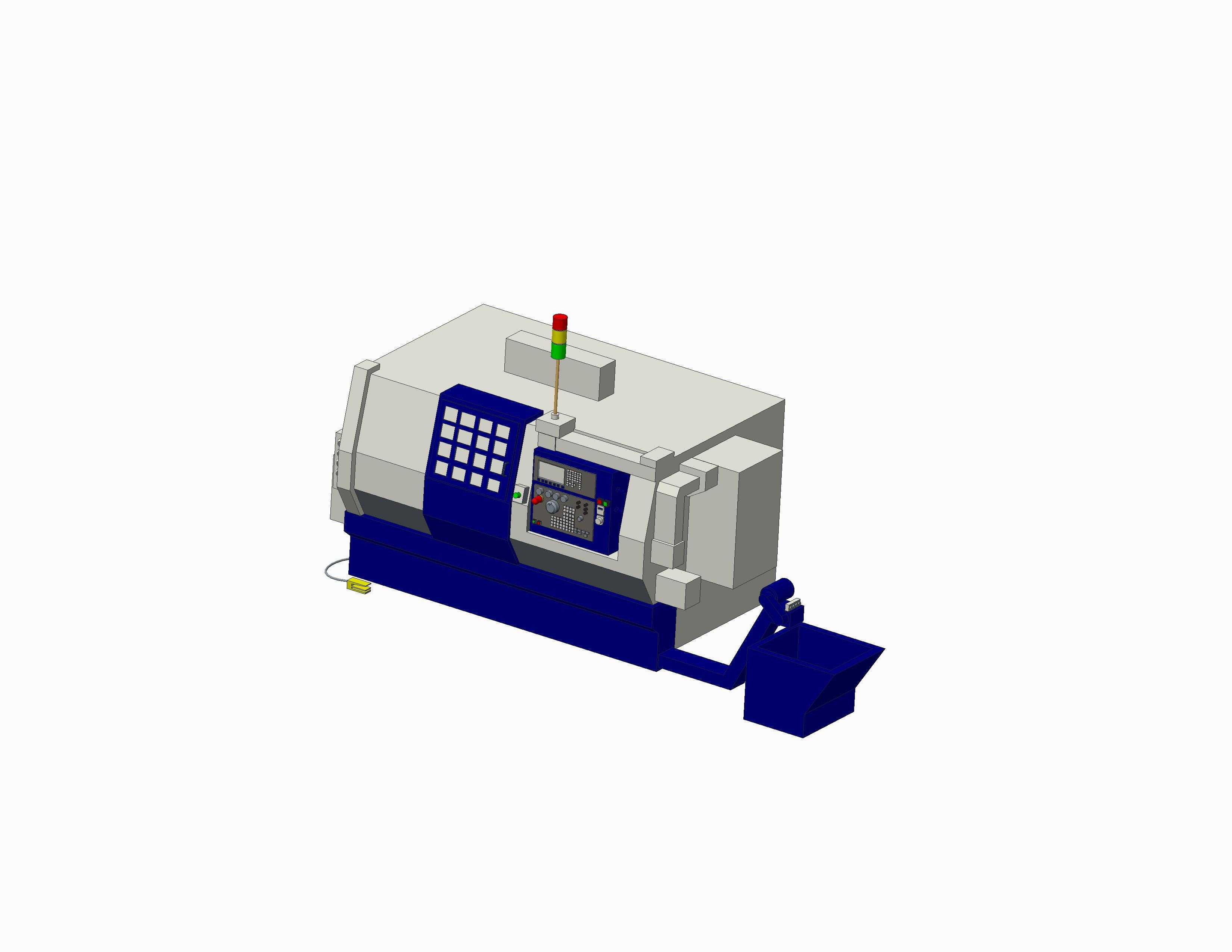

这款斜床身布局的数控加工设备，主要面向金属板条类零件的批量精密加工场景，在五金加工、汽配零件生产、通用机械零部件制造车间的精加工工序中应用广泛，可完成板条类工件的车削、铣削、端面加工、槽位加工等多工序连续作业，替代传统普通机床的人工分步操作模式，提升同类型零件加工的尺寸一致性与加工效率。从结构设计逻辑来看，整机采用一体式铸造床身作为承载基础，床身底部设置的可调垫铁安装位，可适配车间不同平整度的地面安装需求，安装时需保证床身水平度误差控制在每米0.02mm以内，避免因基础倾斜导致的导轨磨损不均、加工精度漂移问题。床身左侧为主轴箱安装区域，内部预留了主轴电机、传动齿轮组、主轴轴承组的安装空间，主轴端的卡盘安装位可适配液压卡盘或手动卡盘，针对板条类零件的长料加工特性，主轴通孔直径预留了足够的穿料空间，可支持一定长度的棒料从主轴后端穿入连续加工，减少单件装夹的辅助时间。操作区域设置在机床正面偏右位置，悬挂式操作面板可沿水平方向旋转调整角度，适配不同身高操作人员的站立操作视角，面板上集成了显示屏安装位、按键区、手轮安装位、急停按钮布局位，操作时操作人员无需过度探身即可完成所有参数调整与手动进给操作，符合人机工程学的操作距离要求。机床正面的防护门采用左右推拉式结构，门体上预留的透明观察窗可在加工过程中封闭切削区域，阻挡切削液飞溅与铁屑飞出，同时方便操作人员实时观察内部加工状态，防护门的导轨安装在床身前端的钣金框架上，推拉行程覆盖整个加工区域，方便工件装夹与刀具更换操作。机床顶部安装的三色警示灯，通过红、黄、绿三种灯光搭配蜂鸣提示，可分别对应设备故障、待机准备、正常运行三种工作状态，操作人员在车间其他位置也能快速识别设备运行状态，及时处理异常情况。排屑系统采用链板式排屑器布局，排屑器从机床床身的排屑口延伸至机床右侧，末端对接集屑车，加工过程中产生的铁屑会随切削液冲刷落入排屑器链板上，被输送至集屑车内集中处理，排屑器的安装角度与高度经过匹配设计，可保证铁屑顺利输送无卡滞，集屑车底部设置脚轮，满屑后可直接拉出清理，无需进入机床作业区域。整机的钣金外壳采用分体式组装结构，各板块之间通过螺栓连接固定，后期维护时可单独拆卸对应位置的钣金板块，快速接触内部的传动部件、电气线路与管路系统，减少设备维护的拆卸工作量。电气柜集成在机床侧部，预留了电气元件安装导轨、散热风扇安装位、走线槽布局空间，强电与弱电线路分槽布置，避免信号干扰影响数控系统运行稳定性。切削液系统的水箱设置在床身下部，预留了水泵安装位、过滤槽空间，可实现切削液的循环过滤使用，切削液喷嘴位置可调整，能够对准刀具切削区域实现充分冷却与冲屑。从安装边界尺寸来看，整机长度包含排屑器与集屑车在内约2.8米，宽度约1.8米，高度包含顶部警示灯约2.2米，车间布置时需在机床正面预留至少1.2米的操作空间，侧面与背面预留至少0.8米的维护通道，满足设备操作、维护、工件转运的空间需求。在建模过程中，各部件的装配关系严格按照实际机床的装配逻辑搭建，运动部件预留了合理的运动行程间隙，比如防护门的推拉行程、操作面板的旋转角度、排屑器的安装间隙都符合实际装配要求，可直接用于设备布局演示、结构教学、新机型改型设计的参考基础，针对板条加工的特性，床身导轨的倾斜角度设计有利于铁屑自然滑落至排屑器，减少铁屑在导轨面上堆积造成的导轨刮损，提升设备长期运行的精度保持性。
