双槽V型传动皮带轮工业结构设计

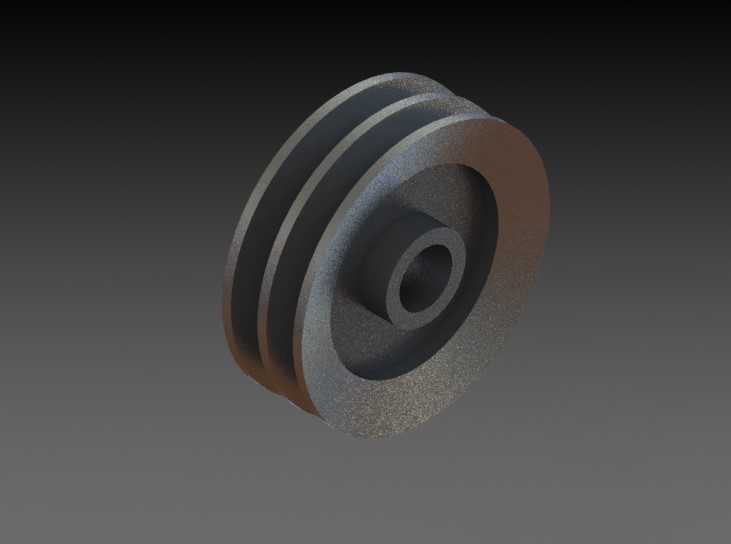

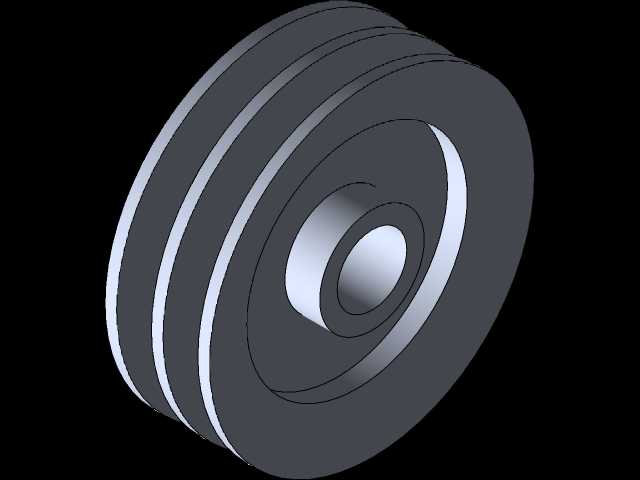

在中小功率机械传动场景里，双槽V带轮是应用极广的动力传递构件，这类带轮常配套在农用机具、小型输送设备、通用机床辅机、轻工生产设备的传动链路中，依靠V带与轮槽的楔面摩擦实现动力的平稳传递，相比平带传动能提供更大的摩擦力矩，同时双槽设计可同时驱动两路从动负载，或是通过双带并行提升单路传动的承载能力，降低单根V带过载打滑、疲劳断裂的风险。从结构设计逻辑来看，该带轮采用了辐板式轻量化结构，没有采用厚重的实心轮体设计，轮缘部分加工出两道符合V带截面角度的环形槽，槽壁的粗糙度、槽型角度公差都需要匹配对应型号V带的尺寸要求，避免运行中出现带体偏磨、嵌入深度不足导致的传动效率下降问题。轮体中心的轮毂部分做了加厚处理，中心通孔用于穿装传动轴，孔壁的公差需要配合轴的配合等级选择，通常采用过渡配合加装键槽的方式实现周向固定，避免带轮与轴之间出现相对转动造成功率损耗。轮毂与轮缘之间的辐板做了等厚设计，在保证轮体整体刚性的前提下尽可能削减了不必要的材料重量，降低轮体旋转时的转动惯量，减少设备启停阶段的惯性冲击，同时辐板的过渡位置都做了圆角处理，避免应力集中导致轮体在长期交变载荷下出现开裂问题。从安装边界来看，这类带轮的轴向尺寸需要匹配安装位置的轴段长度，轮槽的中心距需要对应主动轮与从动轮的中心距做安装校准，安装时需要保证两轮的轮槽端面处于同一平面，偏差过大会导致V带侧边异常磨损，缩短带体使用寿命。轮体的外径尺寸直接决定了传动比的大小，设计时需要结合电机额定转速、从动端需求转速计算带轮的基准直径，基准直径过小会导致V带的弯曲应力过大，加速带体的疲劳老化，基准直径过大则会造成传动结构整体尺寸冗余，占用过多设备安装空间。实际应用中，这类双槽带轮常采用灰铸铁材料铸造后经机加工成型，灰铸铁的耐磨性能较好，且具备一定的减震能力，能吸收V带传动过程中产生的小幅振动，降低传动链路的运行噪音。设计建模过程中，需要重点校验轮槽的截面尺寸，包括槽的顶宽、槽深、槽角，以及各槽之间的间距，保证两根V带运行时互不干涉，同时轮毂的长度需要满足轴向定位的要求，通常轮毂长度略大于安装轴段的直径，保证键连接的接触长度足够，传递额定扭矩时不会出现键的挤压失效。轮体做了表面喷砂质感的处理，实际生产中铸铁带轮加工完成后通常会做表面氧化或是喷漆处理，避免长期存放或使用过程中出现锈蚀，影响轮槽的尺寸精度。在传动系统选型时，这类双槽带轮适配的V带型号需要和轮槽匹配，通常根据传递功率的大小选择对应型号的V带，安装时需要调整带的张紧力，张紧力过小容易出现打滑丢转，张紧力过大会加剧轴和轴承的径向载荷，提升轴承的磨损速度。从结构细节上看，轮缘的外侧做了轻微的倒角处理，避免安装V带时尖锐的棱边划伤带体的包布层，辐板与轮缘、轮毂的连接位置都采用了圆弧过渡，消除加工和铸造过程中的应力集中点，提升轮体的整体结构强度，即使在短时过载的工况下也不会出现轮体碎裂的问题。这类带轮的旋转动平衡要求根据应用场景的转速确定，高转速工况下需要对轮体做动平衡校正，避免运行时出现过大的径向跳动，导致设备振动超标，影响整套传动系统的运行稳定性。
