五辐式V型槽传动带轮结构设计

在常规中小功率机械传动场景中，带传动是应用范围极广的动力传递形式，这类V型槽带轮常配套三角带使用，覆盖从农用加工机具、小型输送设备到普通工业机床辅传动、轻工生产流水线的动力传输环节，相比平带轮，V型槽结构能借助带体与槽面的楔面摩擦力提升传动效率，同等张紧力下可传递更大扭矩，同时具备缓冲吸振、过载打滑保护动力端的特性，能有效降低传动系统的冲击载荷对电机或动力输出端的损伤。

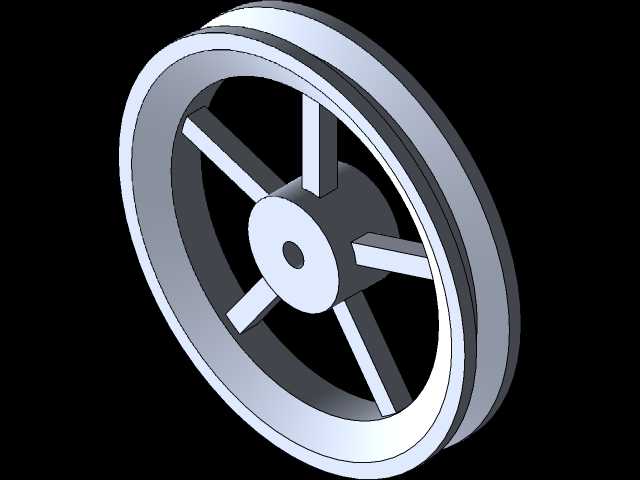

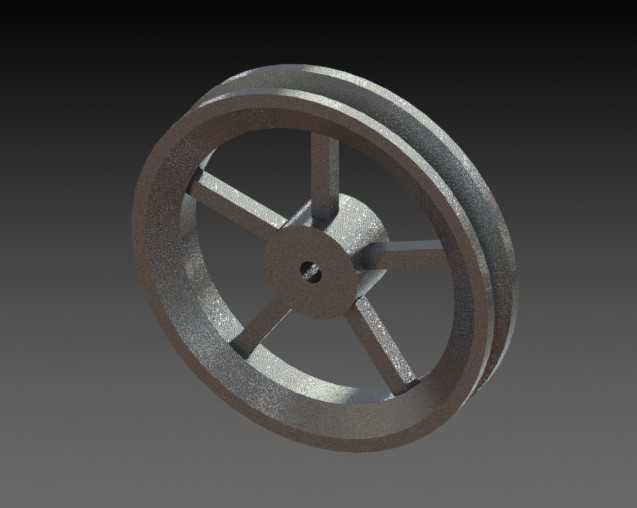

从结构设计逻辑来看，这款带轮采用五根辐条连接轮毂与轮缘的结构，区别于实心轮的厚重设计，辐式结构在保证轮体整体刚性的前提下大幅降低了自身重量，减少了转动惯量，尤其适合线速度中等、启停频次不算极低的传动工位，避免实心轮过大的转动惯量带来的启动冲击与空载能耗浪费。轮缘部分采用单V型槽设计，槽型角度匹配标准三角带的截面角度，槽面加工粗糙度需要控制在合理区间，既不能过于光滑导致摩擦系数不足出现打滑，也不能过于粗糙加剧带体磨损缩短三角带使用寿命，槽的深度与宽度严格适配对应型号三角带的安装尺寸，保证带体嵌入后顶面与轮缘顶面基本齐平，避免嵌入过深导致带体过度挤压发热，或是嵌入过浅导致接触面积不足传动失效。

轮毂部分是带轮与传动轴连接的核心部位，中心开设的轴孔与配套传动轴采用间隙配合，轴孔旁设置的紧定螺钉孔用于安装紧定螺钉，实现带轮与轴的周向与轴向固定，这种固定方式结构简单、装拆便捷，适合对传动精度要求不算极高、载荷平稳的中小功率传动场景，当然如果是载荷波动较大的工况，也可以在这个基础结构上调整为键连接固定，只需要在轴孔位置加工对应尺寸的键槽即可，基础轮体的辐条与轮缘结构不需要做大幅改动。轮毂与辐条的连接位置做了圆弧过渡处理，避免直角连接处的应力集中，在带轮长期承受交变载荷的过程中，减少应力集中导致的辐条根部开裂风险，提升轮体的疲劳寿命。

从安装边界尺寸来看，这类辐式带轮的轮缘外径根据传动比需求匹配设计，轮缘宽度略宽于V型槽的宽度，保证槽两侧有足够的结构强度，不会因为槽的加工导致轮缘侧壁过薄出现变形；轮毂的轴向长度需要略大于配套轴的安装段直径，保证与轴有足够的接触支撑面积，避免带轮安装后出现偏摆，导致带体单侧磨损、传动抖动的问题；辐条的截面采用矩形结构，厚度根据传递扭矩的大小核算，保证在额定载荷下辐条的弯曲应力与剪切应力在材料许用应力范围内，通常这类带轮采用灰铸铁材料铸造后加工成型，灰铸铁的耐磨性能好、减震性能优异，成本也相对低廉，完全能满足常规带传动的使用需求，部分有轻量化需求的场景也可以采用铝合金材料加工，降低自身重量的同时提升防锈能力。

在实际选型适配过程中，首先需要根据传递的功率、主动轮与从动轮的转速比确定带轮的基准直径，基准直径过小会导致三角带的弯曲应力过大，大幅缩短带的使用寿命，基准直径过大则会导致传动结构整体尺寸偏大，占用过多设备安装空间；其次要确认中心轴的轴径尺寸，保证轮毂轴孔与轴径匹配，同时核算带轮的安装空间，确认轮缘外径不会与周边的设备机架、护罩等部件发生干涉，带轮安装到位后需要校正径向圆跳动与端面圆跳动量，跳动量过大会导致传动过程中带体抖动、异响，甚至出现带体从槽中脱出的问题。日常维护中只需要定期检查带的张紧程度与带轮槽面的磨损情况，当槽面磨损出现台阶、带体下沉量过大时及时更换带轮即可，整体结构可靠性高，维护成本极低，是机械传动系统中非常经典的通用传动部件结构。
