交叉滚柱直线滑台精密导向组件

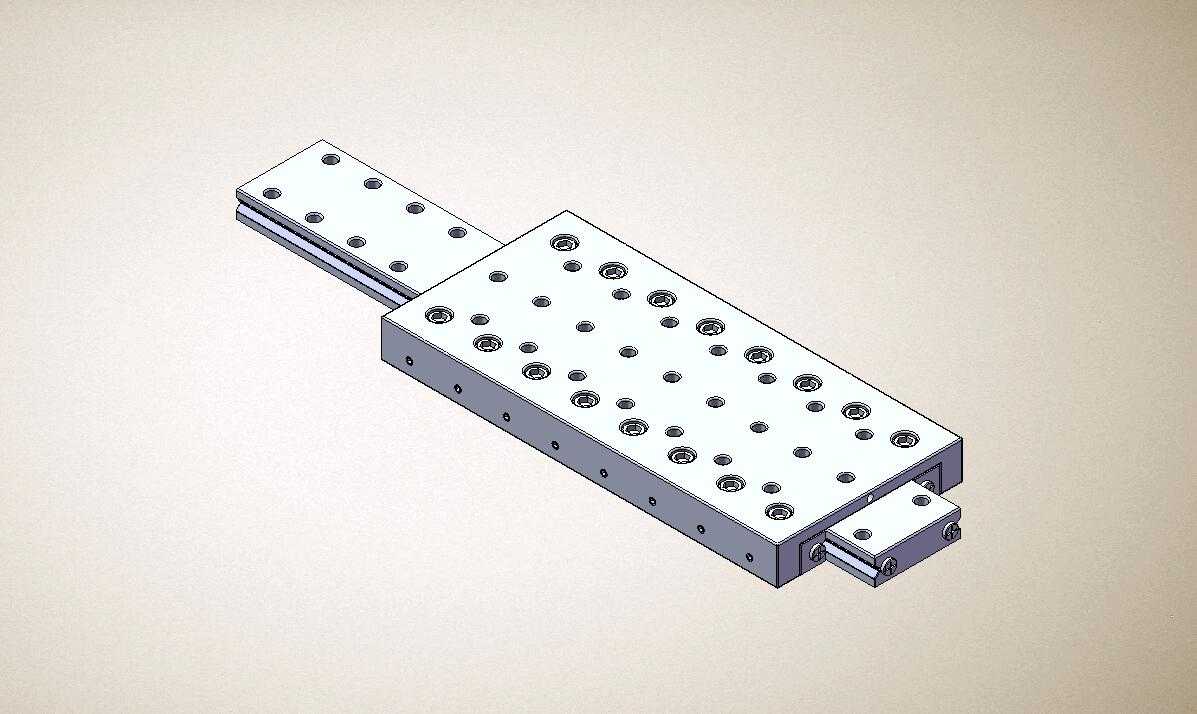

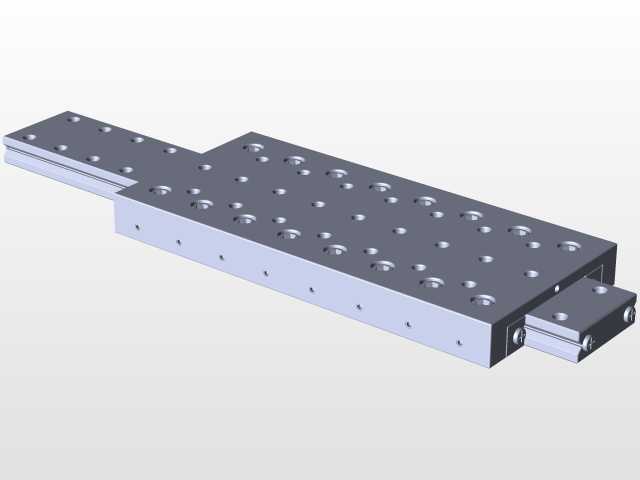

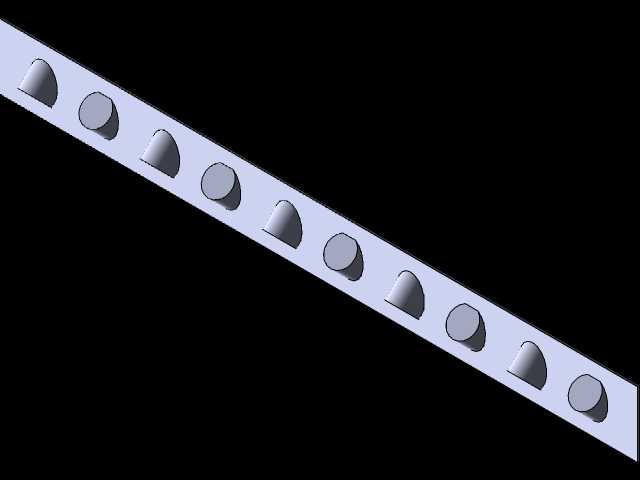

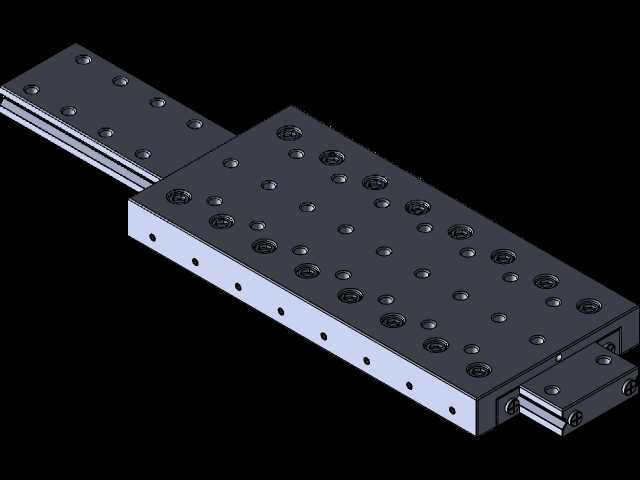

这类交叉滚柱结构的直线滑动组件，在精密检测设备、半导体晶圆搬运工位、光学调整架、小型精密装配专机里的出镜率极高，和普通滚珠直线导轨相比，它的滚柱是90度交叉排列在V型滚道内，单组滚道就能承受垂直、水平、倾覆等多个方向的载荷，整体刚性比同尺寸滚珠导轨高出近一个量级，很适合用在行程不长但对运动直线度、位移分辨率要求苛刻的场合。从结构上看，滑台主体采用高碳铬轴承钢整体淬硬处理，安装基面做了精磨加工，平面度控制在微米级，台面上密布的螺纹安装孔是按照通用安装孔距排布的，不管是装夹气动吸嘴、检测探针还是小型工装压头，都不需要额外做转接板，直接通过内六角螺丝就能锁紧固定，能大幅减少设计阶段的安装适配工作量。底座部分的导轨和滑台主体是配套研磨的，出厂时已经预压调整到零间隙状态，不会出现普通滑动导轨常见的爬行问题，低速运动时的平稳性非常好，哪怕是每次进给0.001毫米的微量位移，也不会出现卡顿或者跳步的情况。设计这类滑台的时候，首先要考虑的是安装边界的干涉问题，滑台的总宽度、伸出端的最大悬伸长度都要和设备内部的安装空间匹配，尤其是滑台运动到两个极限位置时，两端的限位缓冲空间必须留足，不能和周边的管线、其他运动部件发生碰撞。滚道部分的粗糙度要严格控制在Ra0.2以下，滚柱的直径差不能超过0.0005毫米，不然运动时会出现阻力波动，直接影响整个机构的重复定位精度。滑台侧面的基准面是安装找正的核心基准，装配时要把这个面和设备安装基板的侧基准靠紧，再锁紧底部的固定螺丝，不能靠肉眼或者卷尺找正，不然会导致滑台运动时卡滞，长期运行还会加剧滚道的不均匀磨损，缩短使用寿命。在实际选型应用中，这类滑台不需要额外加装防尘罩，因为它的滚道是半封闭结构，日常使用时只要定期在注油孔注入少量锂基润滑脂就能满足长期运行需求，维护成本很低。如果是用在洁净车间的设备里，还可以选配真空环境专用的润滑脂，不会产生挥发物污染洁净环境。和那种带驱动的电动位移台不同，这个滑动组件本身不带驱动机构，设计人员可以根据实际的推力、速度需求，搭配微分头、伺服电机加丝杠、或者气缸驱动，适配不同的自动化或者手动调整场景，比如在手动检测工位上装个微分头，就能实现微米级的手动进给调整，在自动装配工位上搭配小型伺服电机和滚珠丝杠，就能实现高速高精度的往复位移。另外要注意的是，这类滑台的额定载荷是和安装方式直接相关的，如果是水平安装使用，额定倾覆力矩可以达到标称值，如果是垂直或者侧装使用，就要重新核算载荷，必要的时候要加配重或者平衡机构，避免滑台因为自重下滑，影响定位精度甚至损坏滚道。滑台两端设计了限位螺丝的安装孔位，安装时可以根据实际行程需要调整硬限位的位置，防止滑台超程脱出，这部分结构在建模的时候已经把安装孔的深度、螺纹规格都做了标准化处理，设计人员直接调用模型的时候不需要再重新绘制孔位，只要根据自己的行程需求调整限位螺丝的伸出长度就行，能节省不少建模的时间。
