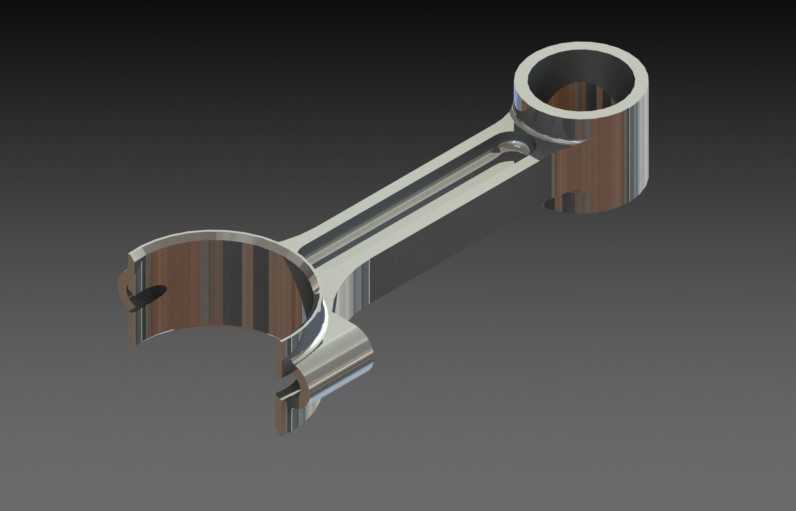

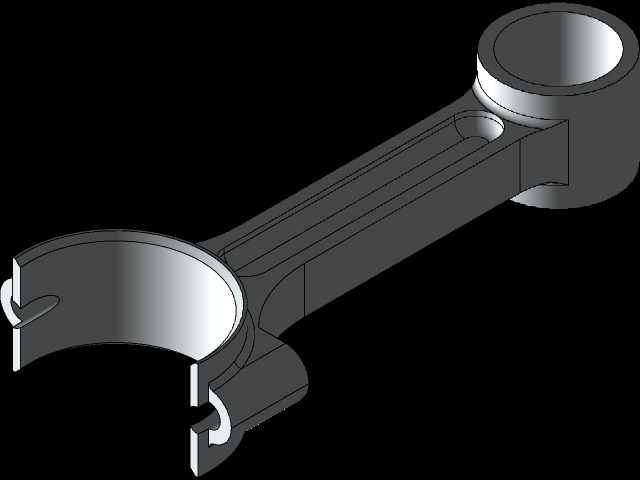

在往复式内燃机的动力传递链路中,连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件,其结构合理性直接决定动力转换效率与整机运行可靠性。这款连杆的三维结构设计,完全围绕内燃机实际工况下的受力特性展开,首先从功能实现逻辑来看,连杆小头端通过活塞销与活塞组件连接,工作过程中需要承受活塞往复运动带来的交变冲击载荷,同时将燃烧做功产生的推力传递至杆身,因此小头端采用整圆环形结构,内孔预留足够的衬套安装空间,保证活塞销转动过程中的润滑与耐磨性能,避免长期交变载荷下出现偏磨、烧蚀等失效问题。连杆大头端采用剖分式结构设计,配套连杆盖通过螺栓实现紧固,这种结构形式主要是为了满足曲轴曲柄销的装配需求,大头内孔同样预留轴瓦安装位,工作过程中与曲轴曲柄销形成转动副,将活塞传递的推力转化为曲轴的旋转扭矩,驱动动力输出端完成做功。杆身部分采用变截面工字形结构,这种截面形式是在长期工程实践中优化而来,在保证整体结构强度、抗弯曲抗扭转性能的前提下,尽可能降低构件自身重量,减少往复运动过程中的惯性力,降低内燃机高速运转时的振动与附加载荷,提升整机运转平顺性。从安装边界来看,设计过程中严格匹配对应排量内燃机的活塞销直径、曲柄销直径参数,同时严格控制连杆大小头中心距尺寸,这个尺寸直接影响内燃机的压缩比参数,一旦尺寸偏差超出公差范围,会导致压缩比偏离设计值,出现燃烧效率下降、爆震、动力不足等一系列问题,因此三维建模过程中对中心距尺寸做了严格的公差约束,同时对大小头端面的平行度、内孔圆柱度、两孔轴线平行度等形位公差做了对应设计预留,保证加工装配后能够满足运行精度要求。在实际应用场景中,这类连杆广泛适配小排量单缸、多缸往复式内燃机,覆盖通用动力、小型乘用车、摩托车、小型工程机械等多个领域的动力单元,不同应用场景下的连杆受力特性存在差异,比如高转速机型需要更侧重轻量化设计降低惯性力,大扭矩机型则需要适当提升杆身与大小头的结构强度,承受更高的燃烧爆发压力。这款连杆的结构设计还充分考虑了加工工艺性,杆身与大小头的过渡位置采用大圆角平滑过渡,避免应力集中导致的疲劳断裂问题,这是连杆设计中非常关键的细节,内燃机工作过程中连杆承受的是周期性交变载荷,应力集中位置很容易在长期循环载荷下萌生疲劳裂纹,最终导致连杆断裂引发整机严重故障。大头端的螺栓安装位做了凸台强化设计,保证螺栓紧固过程中压紧力均匀分布,避免连杆盖装配后出现错位,导致大头内孔失圆,加剧轴瓦磨损。从润滑路径设计来看,杆身内部预留有贯通的油道孔,能够将曲轴曲柄销位置的压力润滑油引导至小头端,对活塞销与衬套的摩擦副进行持续润滑,这个油道的走向与孔径在三维建模中做了精准设计,既保证润滑油的流通顺畅,又不会因为油道开孔过度削弱杆身的结构强度。在三维建模过程中,所有的倒角、圆角、退刀槽等工艺结构都做了完整还原,没有忽略加工过程中必须的工艺细节,避免后续生成工程图纸、开展数控加工时出现结构缺失,导致加工出的零件无法满足装配与使用要求。对于结构设计从业者而言,这类核心传动构件的建模不能只追求外形相似,必须深入理解其工作原理、受力状态、装配关系与工艺要求,每一处结构尺寸的确定都要有对应的工程依据,比如杆身截面的尺寸参数,是结合材料的屈服强度、疲劳极限,以及目标机型的最大爆发压力、最高转速等工况参数计算校核而来,不是随意绘制的几何形状。大小头的宽度尺寸也需要匹配对应活塞的销座间距、曲轴曲柄的开档尺寸,保证装配后不会出现轴向窜动干涉,同时预留合适的轴向间隙,满足热膨胀后的尺寸变化需求,避免工作过程中出现卡滞。
- 上一篇:内螺纹90度镀锌弯头管路连接件
- 下一篇:三通法兰式流体管路连接构件结构设计
- 全部评论(0)
- 模板大小: 272.09 KB
- 售价:5金币
- 下载次数: 63
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
