直角外螺纹快插气动管路接头

这类直角结构的快插式管路连接件，在气动控制回路、低压流体输送场景里的应用占比很高，尤其是设备内部走线空间受限的机柜内部、执行元件与主管路的转接位置，相比直通接头能减少管路弯折带来的通径损失，也能避免软管过度弯折出现的早期开裂问题。从实际使用场景来看，这类接头常配套聚氨酯、尼龙材质的气动软管使用，覆盖轻工自动化生产线、小型气动工装、机床气路改造、民用低压供水供气转接等多个场景，安装时不需要额外的套环、卡箍等辅件，徒手就能完成软管的插接固定，后期维护更换管路时也只需要按压接头端部的释放卡环就能拔出软管，拆装效率比传统卡套式接头高很多。

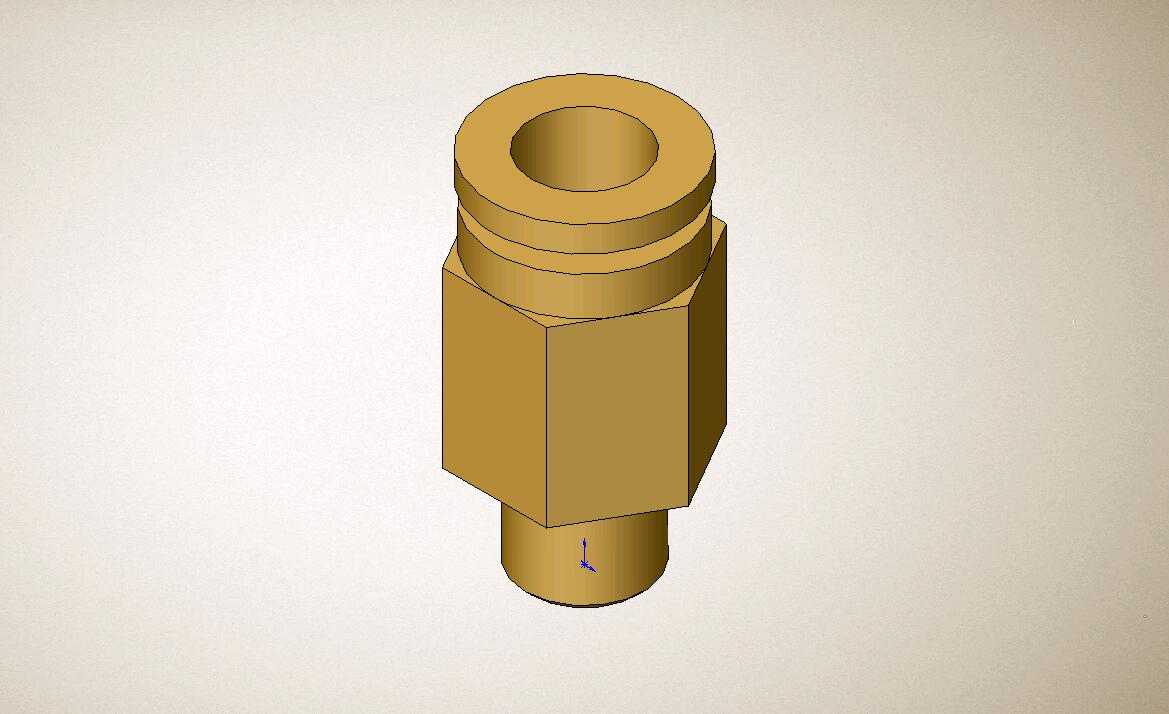

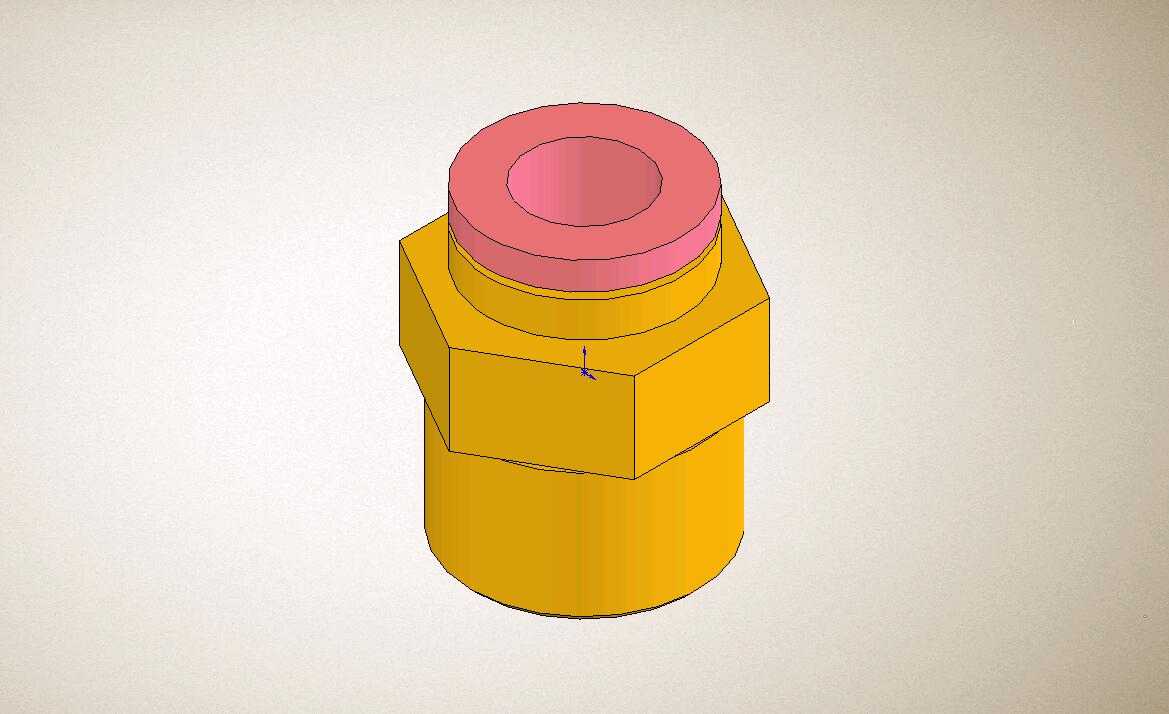

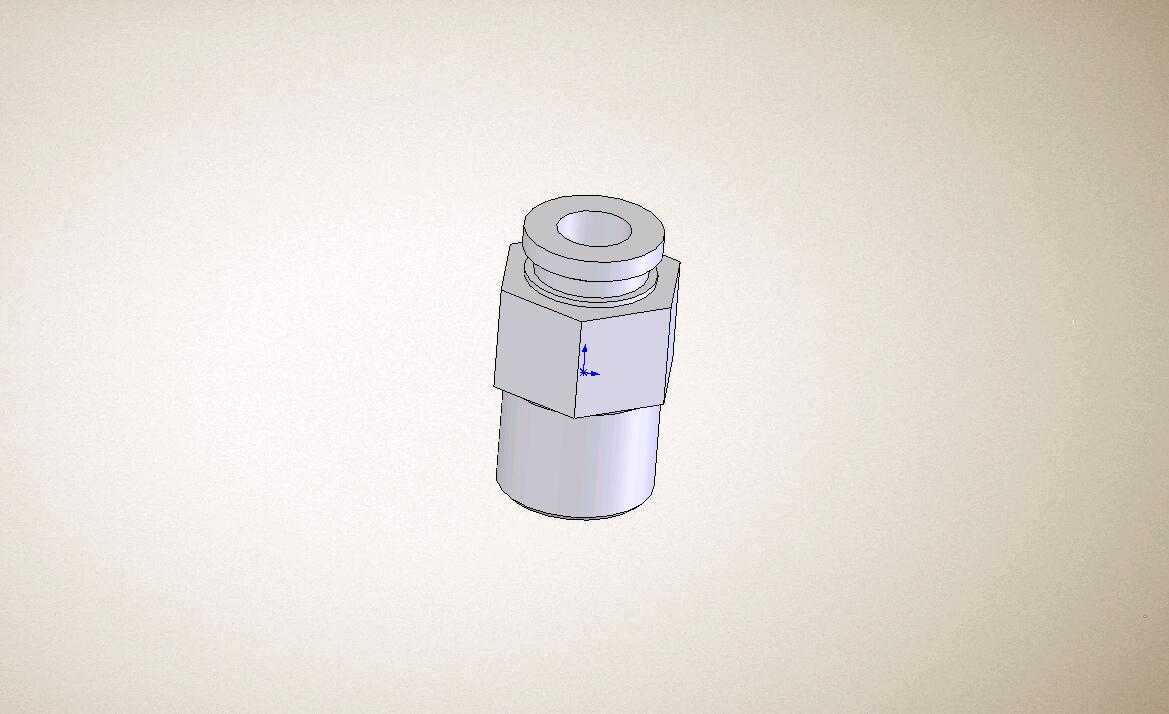

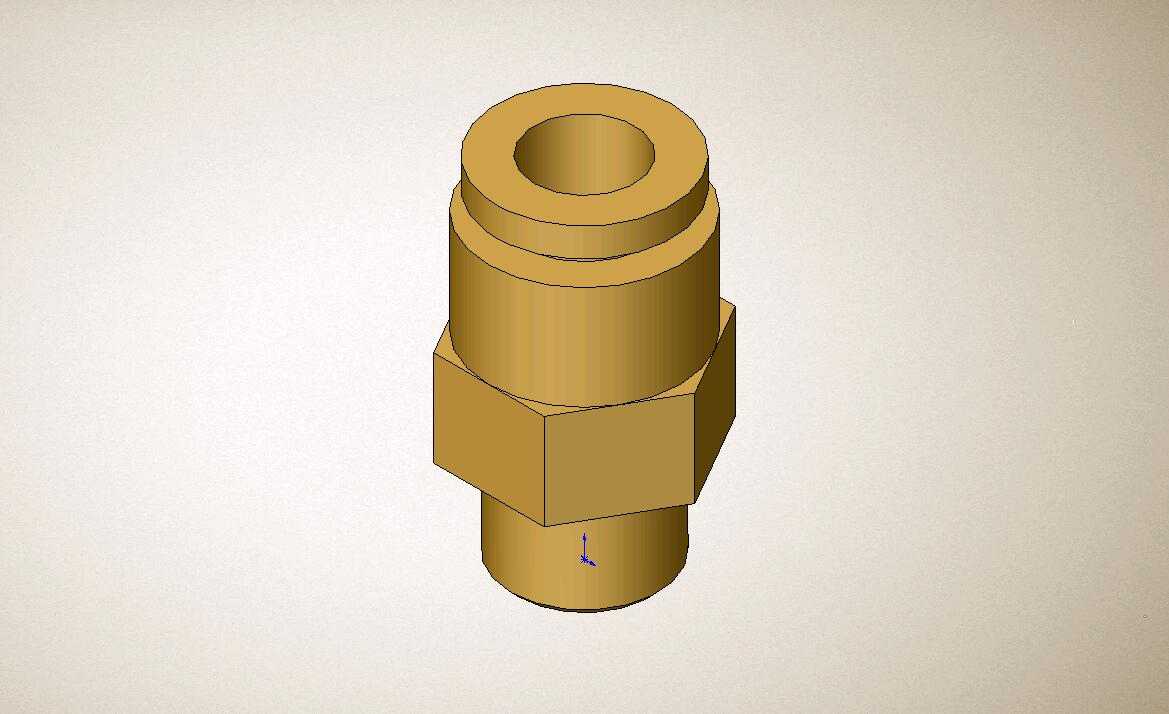

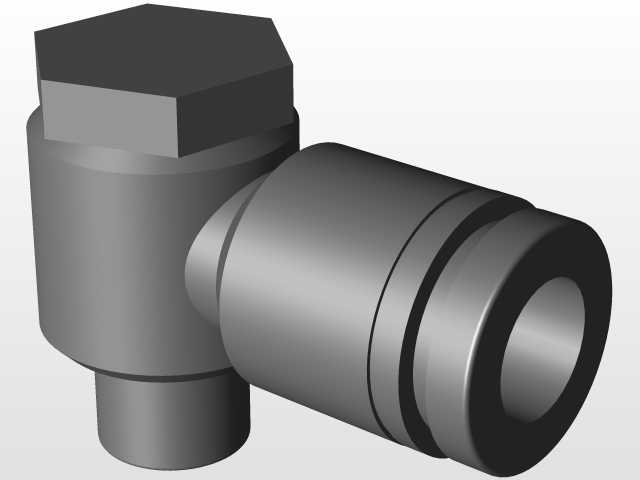

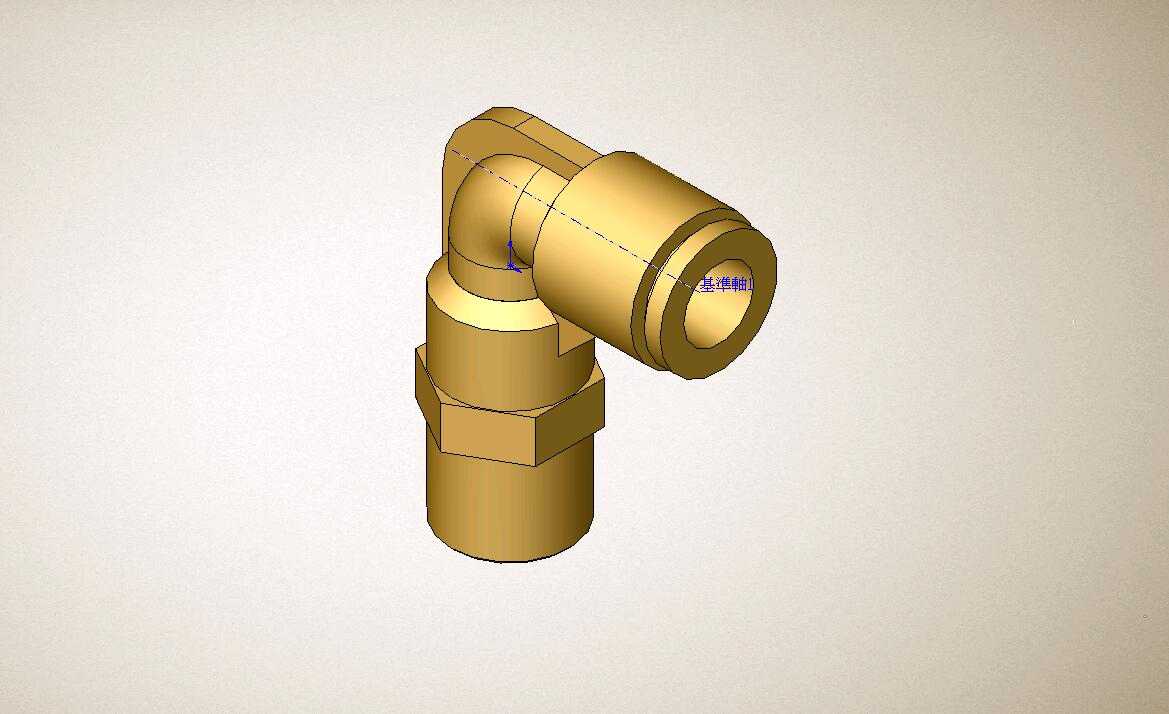

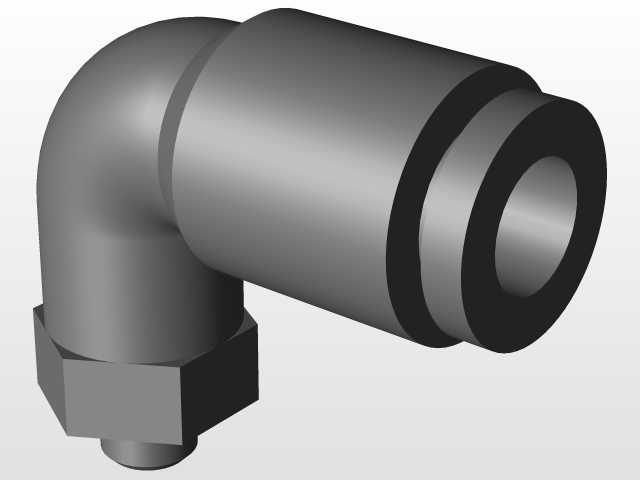

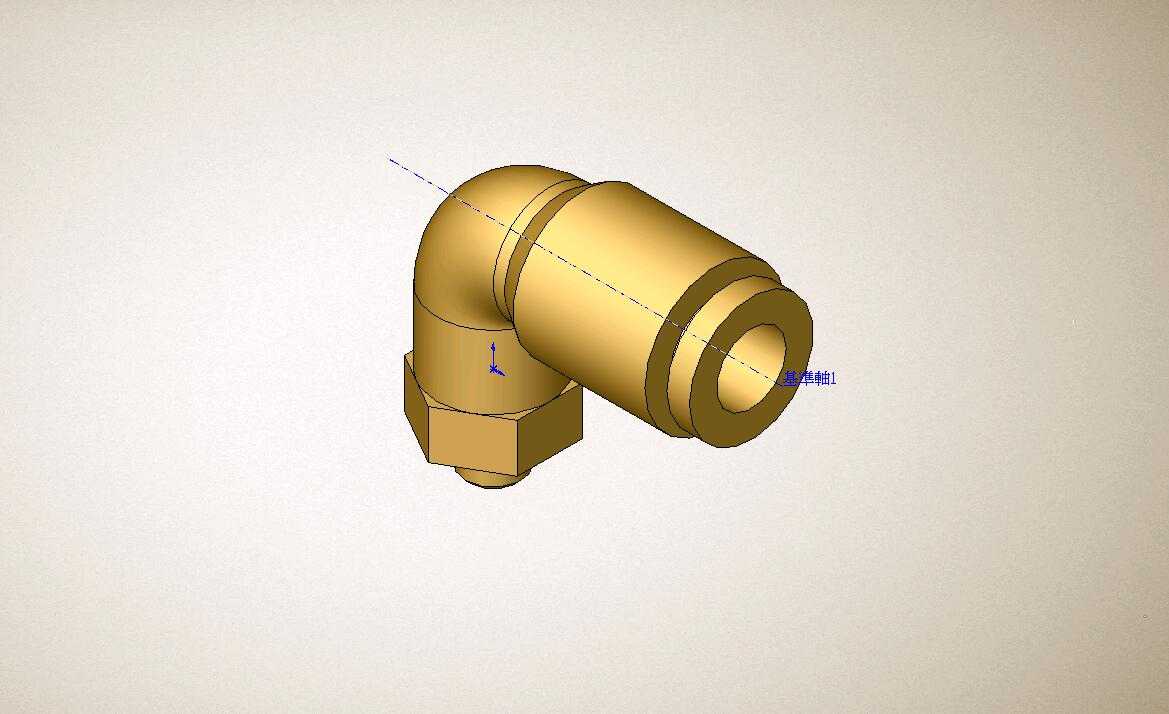

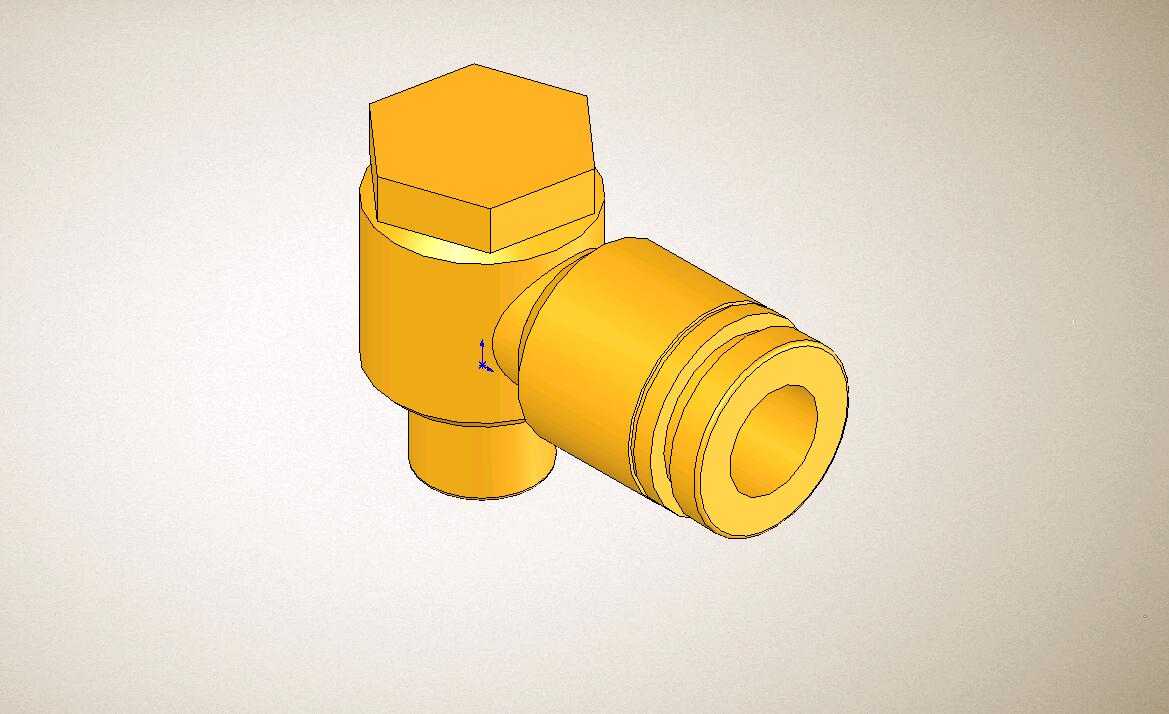

从功能特性上看，这个接头采用L型通径设计，一端为外螺纹结构用于和阀体、气缸、分气块等带内螺纹的基座连接，六角结构的部位是安装受力位，使用普通开口扳手就能完成拧紧固定，不需要定制专用工装；另一端为快插接口，内部集成了弹性卡爪、橡胶密封件两个核心功能部件，卡爪在软管插入后会自动卡紧软管外壁，承受常规工况下的管路拉脱力，内部的密封件会紧贴软管外壁实现静密封，在额定工作压力范围内不会出现泄漏问题。设计时特意将两个接口的轴线设置为90度垂直布局，能在管路需要转向的位置直接替代“直通接头+90度弯管”的组合方案，减少了两个连接点，也就降低了整个气路的泄漏风险点，同时压缩了管路安装需要的空间，在紧凑的设备内部布局时优势非常明显。

建模过程中首先确定了两个接口的通径匹配关系，外螺纹端的尺寸参考常规气动接头的通用标准，保证和市面上常见的内螺纹基座具备互换性，六角对边尺寸按照对应螺纹规格的标准扳手空间设置，避免出现扳手无法卡入的问题；快插端的外形做了多级阶梯结构，最外侧的锥面是软管插入时的导向结构，能让软管顺利对准内部通径，不会出现插偏导致密封件损坏的问题，中间的环形槽是释放卡环的活动空间，按压这个位置就能带动内部卡爪张开释放软管，靠近主体的阶梯结构是卡爪和密封件的限位位置，保证内部零件在高压流体冲击下不会被推出接头主体。

安装边界方面，这类接头在布局时需要预留足够的操作空间，外螺纹端拧紧时扳手的活动半径要覆盖六角部位的外侧，快插端插拔软管时需要留出手指按压释放环的空间，不能紧贴设备壁面安装，否则后期维护时无法按压释放环更换软管。接头内部的通径全程做了平滑过渡，没有直角锐边，流体通过时的压力损失更小，也不会因为通径突变产生湍流噪音，在对噪音控制有要求的车间设备里使用体验更好。主体的外形做了等壁厚设计，在保证结构强度能承受额定工作压力的前提下，尽可能减少了材料的使用，同时外表面没有尖锐的棱角，安装时不会划伤操作人员的手部，也不会刮破相邻的软管外壁。另外在螺纹端和主体衔接的位置做了退刀槽结构，既方便螺纹加工时的退刀操作，也能保证螺纹拧紧时端面能完全贴合基座的密封面，不会因为螺纹根部的余料导致拧紧不到位出现泄漏。快插端的卡爪采用周向均匀分布的多瓣结构，卡紧力均匀分布在软管的整个圆周上，不会出现单点卡紧力过大咬坏软管的问题，长期使用也不会出现软管滑脱的情况。
