卡丹霍基拉铰接连接构件结构设计

这类叉形铰接构件在各类需要实现扭矩传递、角度补偿的传动链路中应用十分广泛，从农用机械的动力输出轴连接，到工业设备的连杆传动机构，再到小型特种车辆的转向传动节点，都能见到同结构原理的零件身影。它的核心作用是在两根存在一定角度偏差的传动轴之间，建立稳定的动力传递路径，同时允许连接端在工作过程中产生小幅度的角度摆动，抵消安装误差、设备运行形变带来的同轴度偏差，避免传动系统因刚性约束产生额外的内应力，延长整套传动链路的使用寿命。

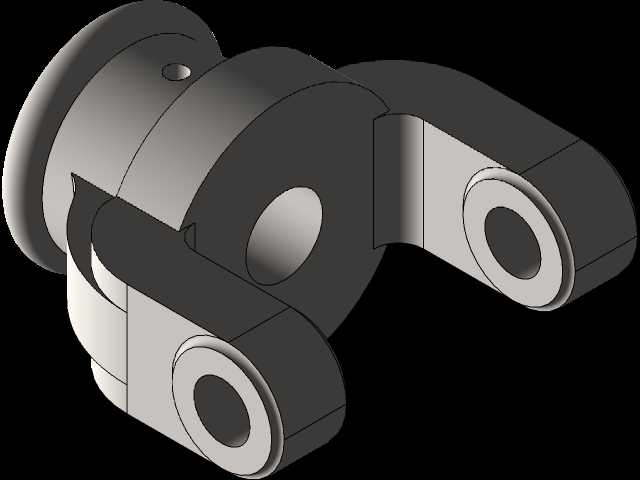

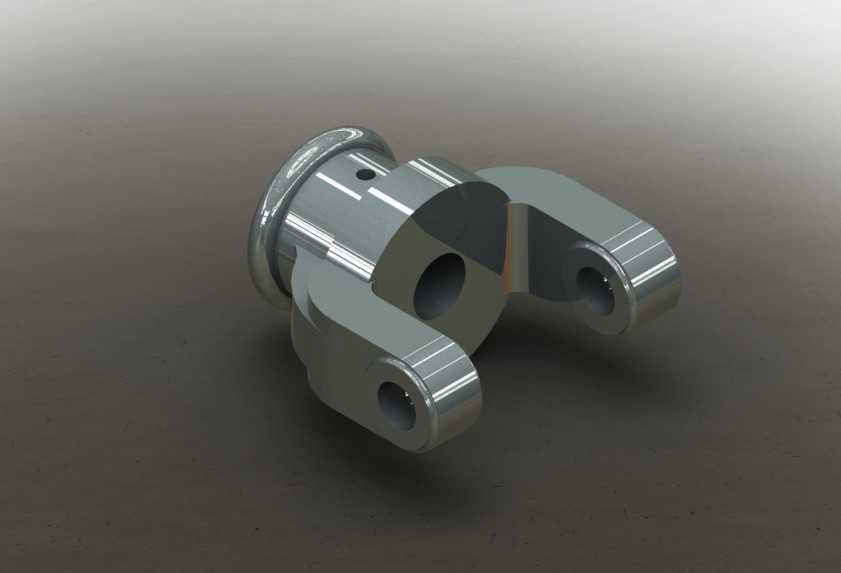

从结构设计逻辑来看，这个零件采用了一体式加工的主体结构，一端是带内孔的圆柱轴套端，用于和主动轴或者从动轴实现套接配合，轴套侧壁预留的径向小孔是定位销孔，装配时可以穿入圆柱销或者紧定螺钉，实现轴与套的周向固定，防止传动过程中轴与套之间出现相对转动打滑。另一端是对称分布的两个叉形支耳，每个支耳上都加工有同轴的销孔，用于和配套的十字轴或者连接销配合，实现与对接构件的铰接，两个支耳的对称度、销孔的同轴度是这个零件加工过程中的核心管控精度，一旦偏差过大，会导致铰接件转动卡滞，传动过程中产生周期性的冲击载荷，加快配合面的磨损。

在实际选型适配过程中，首先要确认圆柱轴套端的内孔直径与配合轴径的匹配度，轴套的轴向长度要满足配合轴的插入深度要求，保证套接后有足够的接触面积传递额定扭矩，避免接触应力过大造成轴孔配合面压溃。叉形端两个支耳的开档尺寸要和对接构件的连接端厚度匹配，预留合理的装配间隙，既不能间隙过大导致传动过程中出现横向窜动，也不能间隙过小造成装配困难、转动时摩擦阻力过大。支耳上销孔的直径要和配套的连接销外径适配，通常采用基孔制的间隙配合，保证铰接转动灵活的同时，尽量减小配合间隙带来的传动回差。

设计这类零件的时候，要重点考虑受力工况下的强度冗余，叉形支耳的根部是应力集中的高发区域，建模时要在支耳与主体轴套的衔接位置做足够半径的圆角过渡，避免直角衔接造成的应力集中，在设备频繁正反转、承受冲击载荷的工况下，这个位置如果圆角处理不到位，很容易出现疲劳断裂。零件的材质通常根据传递扭矩的大小选择，中小载荷工况下可以选用45号钢做调质处理，表面做发黑防锈处理；大载荷或者冲击载荷频繁的工况下，可以选用40Cr材质做淬火处理，提升芯部韧性和表面硬度，增强抗冲击和耐磨性能。

装配过程中要注意，轴套与轴的配合如果采用过盈配合，需要采用热装工艺，避免直接敲击零件主体造成支耳变形，影响销孔的同轴度。铰接销装入支耳销孔后，要在销的两端加装挡圈或者锁紧装置，防止设备运行过程中连接销脱出造成传动失效。日常维护时，要定期在铰接销的配合位置加注润滑脂，减少转动过程中的干摩擦，降低配合面的磨损速率，定期检查支耳根部是否存在裂纹、销孔是否出现异常磨损扩孔的情况，一旦发现损伤要及时更换零件，避免传动链路失效造成设备故障。

从建模的细节处理来看，这个零件的所有棱边都做了小倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能减少零件热处理过程中棱边位置的应力集中，降低淬火开裂的风险。轴套端的外圆与支耳的外轮廓做了平滑的曲面过渡，在保证结构强度的前提下，尽可能减小零件的整体重量，降低传动过程中的转动惯量，提升传动响应速度。
