双环槽夹装式传动连接杠杆结构

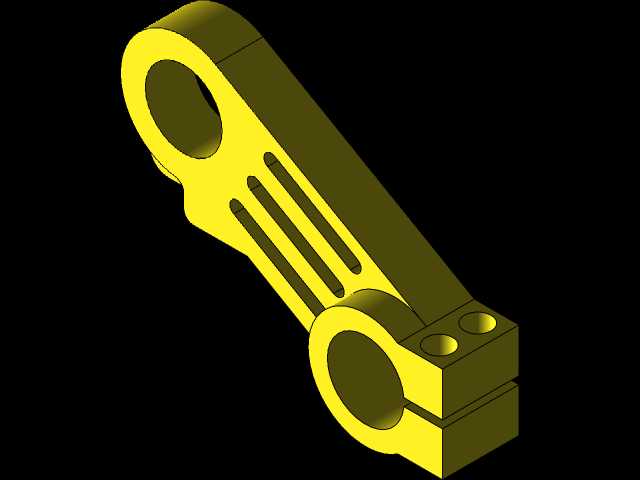

这类带双铰接环的夹装式杠杆件，常出现在轻工输送线的张紧调节机构、小型内燃机的气门传动组、纺织机械的摆臂驱动单元里，日常做设备维护拆件的时候经常能碰到类似结构，它的核心作用是把回转输入的动力转换成指定摆角的往复摆动，同时承担动力传递过程中的载荷传导，还要兼顾安装位的间隙补偿需求。从结构细节来看，一端的整圆铰接环是用来穿装固定铰轴的，这个环的内孔公差一般选H7级，和铰轴配合的时候既能保证转动顺滑，又不会出现过大的径向窜动，环的端面要做倒角处理，避免装配时刮伤铰轴的配合面，也能减少应力集中导致的环根断裂风险。杆身部分开的三道纵向通槽不是为了减重这么简单，实际使用中这几个槽能抵消杆身受热膨胀产生的形变，尤其是在靠近动力端、工作环境温度波动大的工位，实体杆身很容易因为热胀冷缩出现铰接位卡滞，开槽之后杆身有了微量形变的余量，同时还能减少工作过程中杆身的共振，不少同类型实心杠杆在高速摆动工况下，很容易因为固有频率和设备振动频率重合出现疲劳断裂，开槽调整固有频率之后，使用寿命能提升不少。另一端的夹装结构是整个零件的设计核心，夹头部分开了纵向收缩缝，上面预留的两个螺纹孔是用来装锁紧螺钉的，这种结构不用在被连接件上做复杂的定位结构，只要把被连接的轴杆穿进夹头的内孔，拧紧两个螺钉就能靠夹头的抱紧力实现无间隙连接，相比键连接或者销连接，这种夹装方式拆装效率很高，调整摆臂初始角度的时候不用做轴向定位，松开螺钉就能任意旋转调整角度，调整到位直接锁紧就行，很适合需要频繁调整工位摆角的设备场景。做三维建模的时候要注意几个容易出错的边界尺寸，首先是两个铰接环的中心距，这个尺寸直接决定了杠杆的传动比，中心距公差要控制在±0.02mm以内，不然会导致传动末端的摆角出现偏差，比如用在气门传动结构里，摆角偏差过大会直接影响气门的开合行程，导致设备动力输出不足。然后是夹装端内孔的圆柱度，要是内孔圆度超差，锁紧之后会出现抱紧力不均匀的情况，设备运行过程中很容易出现夹头松脱，导致传动失效。夹头的收缩缝宽度一般留0.8-1.2mm就够，缝太窄的话锁紧时夹头的形变量不够，抱紧力达不到设计要求，缝太宽的话会降低夹头的结构强度，反复锁紧松开几次就容易在缝的根部出现裂纹。杆身和两个环的衔接位置要做R3-R5的圆角过渡，不能做直角衔接，这个位置是应力集中的高发区，设备运行过程中杠杆承受交变载荷，直角衔接的话很容易在转角位置萌生疲劳裂纹，圆角过渡能把集中的应力分散开，大幅提升零件的疲劳寿命。实际选型替换的时候，要先确认安装位的两个铰点间距，还有夹装端要配合的轴径尺寸，同时要核算杠杆承受的最大摆动力矩，杆身的厚度要和传递的力矩匹配，要是传递的力矩超过设计阈值，杆身会出现弯曲形变，导致传动卡滞。另外这个零件的铰接环内孔如果是和钢质铰轴配合，表面最好做淬火处理，硬度达到HRC40-45就能满足耐磨需求，不然长时间往复转动会把内孔磨出椭圆间隙，导致传动精度下降。夹装端的螺纹孔要做攻丝后的去毛刺处理，不然螺钉拧入的时候会被铁屑卡滞，导致锁紧力矩达不到要求，出现假锁紧的情况，设备运行时螺钉松脱会引发传动故障。不少新手建模的时候容易忽略夹头内孔和收缩缝的位置关系，把缝开在内孔的壁厚最薄处，这样锁紧的时候很容易把夹头撑裂，正确的设计应该让收缩缝对着两个螺纹孔的中间位置，这样锁紧时夹头的受力是均匀对称的，抱紧力能均匀作用在被连接的轴面上，不会出现单侧受力的情况。还有杆身的三道槽，槽的两端也要做小圆角过渡，不能直接铣成直角端头，不然槽的端头位置会成为应力集中点，交变载荷下很容易从槽端位置开裂。这类零件一般用45号钢加工就能满足大部分工况需求，如果是用在腐蚀环境里，也可以换成304不锈钢材质，不过不锈钢的强度比45号钢稍低，设计的时候要适当增加杆身厚度，保证结构强度。
